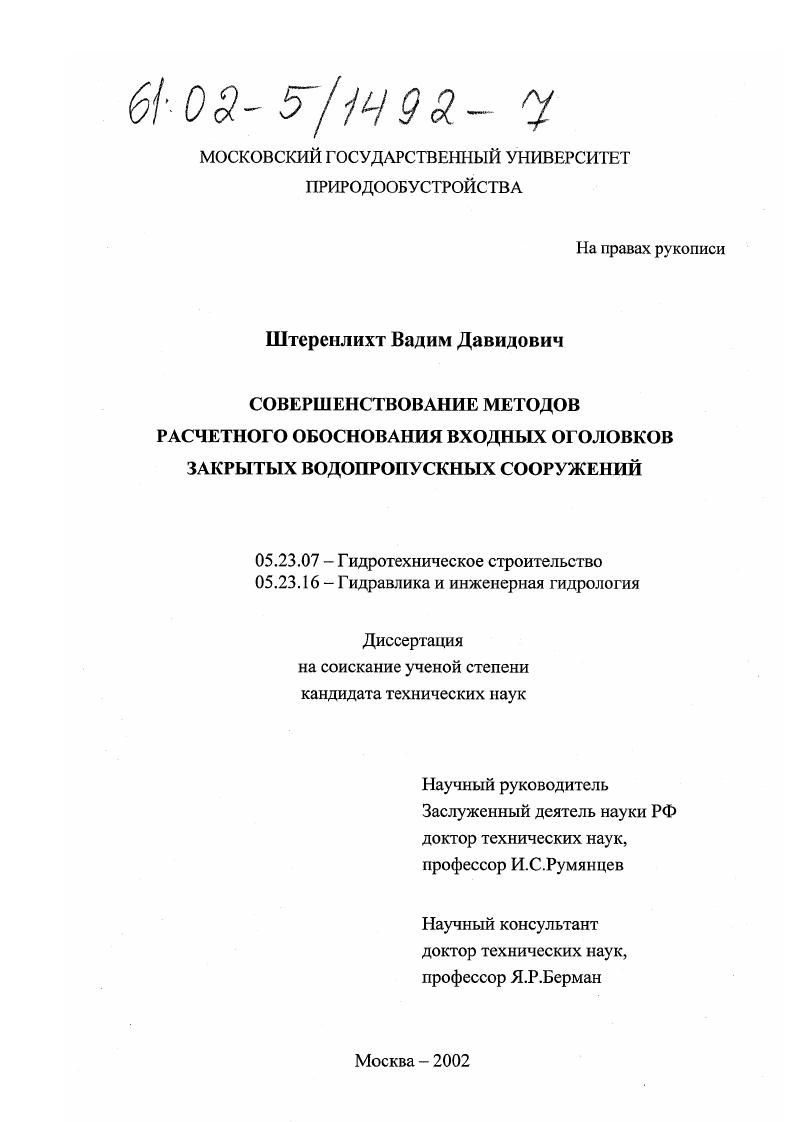

Совершенствование методов расчетного обоснования входных оголовков закрытых водопропускных сооружений

• Автор: Штеренлихт, Вадим Давидович
• Шифр специальности: 05.23.07, 05.23.16
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Москва
• Количество страниц: 128 с.

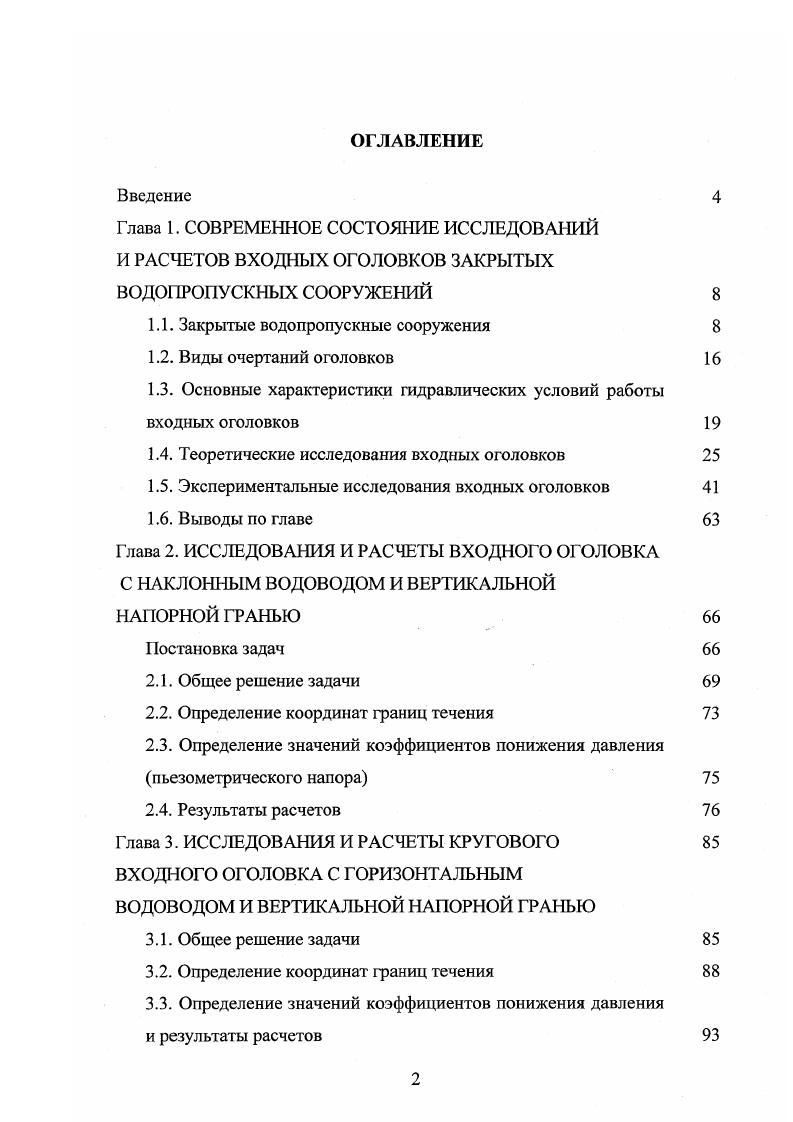

ОГЛАВЛЕНИЕ
Введение
Глава 1. СОВРЕМЕННОЕ СОСТОЯНИЕ ИССЛЕДОВАНИЙ И РАСЧЕТОВ ВХОДНЫХ ОГОЛОВКОВ ЗАКРЫТЫХ ВОДОПРОПУСКНЫХ СООРУЖЕНИЙ

1.1. Закрытые водопропускные сооружения

1.2. Виды очертаний оголовков

1.3. Основные характеристики гидравлических условий работы входных оголовков

1.4. Теоретические исследования входных оголовков

1.5. Экспериментальные исследования входных оголовков

1.6. Выводы по главе Глава 2. ИССЛЕДОВАНИЯ И РАСЧЕТЫ ВХОДНОГО ОГОЛОВКА

С НАКЛОННЫМ ВОДОВОДОМ И ВЕРТИКАЛЬНОЙ НАПОРНОЙ ГРАНЬЮ

Постановка задач

2.1. Общее решение задачи
2.2. Определение координат границ течения
2.3. Определение значений коэффициентов понижения давления пьезометрического напора
2.4. Результаты расчетов
Глава 3. ИССЛЕДОВАНИЯ И РАСЧЕТЫ КРУГОВОГО
ВХОДНОГО ОГОЛОВКА С ГОРИЗОНТАЛЬНЫМ
ВОДОВОДОМ И ВЕРТИКАЛЬНОЙ НАПОРНОЙ ГРАНЬЮ
3.1. Общее решение задачи 8
3.2. Определение координат границ течения
3.3. Определение значений коэффициентов понижения давления
и результаты расчетов

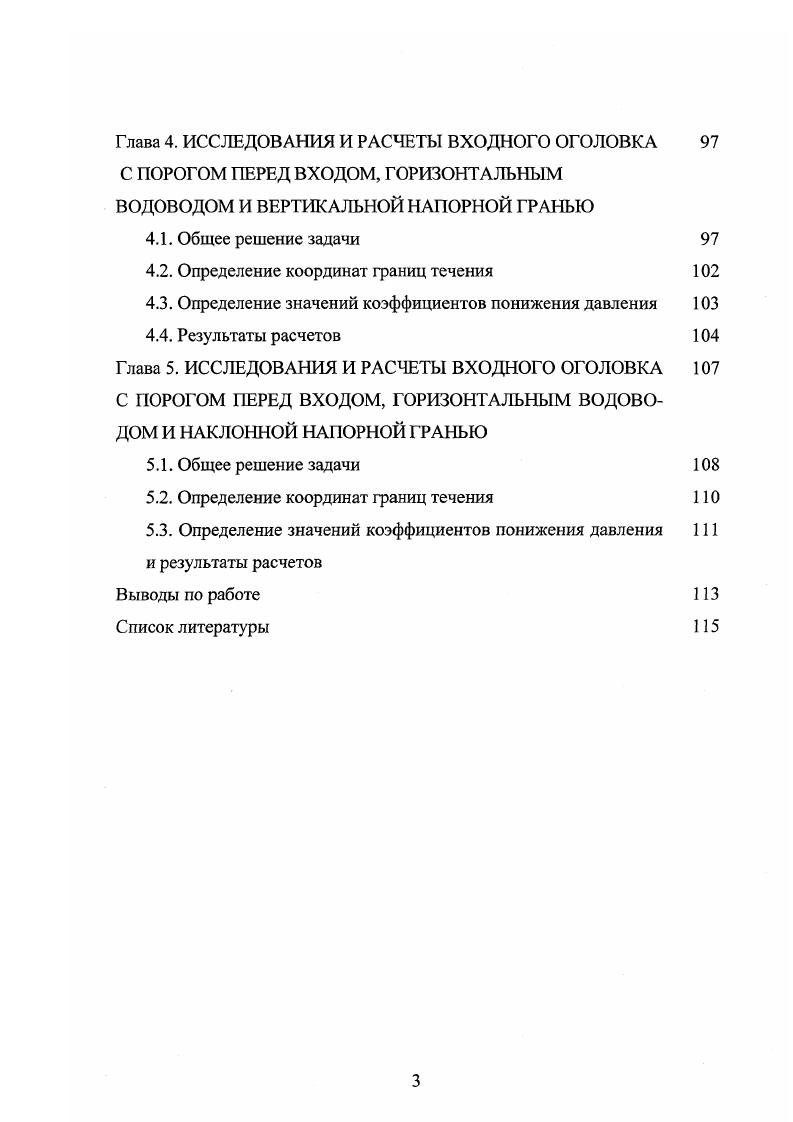

Глава 4. ИССЛЕДОВАНИЯ И РАСЧЕТЫ ВХОДНОГО ОГОЛОВКА
С ПОРОГОМ ПЕРЕД ВХОДОМ, ГОРИЗОНТАЛЬНЫМ ВОДОВОДОМ И ВЕРТИКАЛЬНОЙ НАПОРНОЙ ГРАНЬЮ
4.1. Общее решение задачи
4.2. Определение координат границ течения
4.3. Определение значений коэффициентов понижения давления
4.4. Результаты расчетов 4 Глава 5. ИССЛЕДОВАНИЯ И РАСЧЕТЫ ВХОДНОГО ОГОЛОВКА 7 С ПОРОГОМ ПЕРЕД ВХОДОМ, ГОРИЗОНТАЛЬНЫМ ВОДОВОДОМ И НАКЛОННОЙ НАПОРНОЙ ГРАНЬЮ
5.1. Общее решение задачи
5.2. Определение координат границ течения
5.3. Определение значений коэффициентов понижения давления 1 и результаты расчетов
Выводы по работе
Список литературы


Новые идеи в науках о Земле" в Московской государственной геологоразведочной академии (МГТА) ( г. П.Я. Кочиной ( г. III и IV международных научных конференциях "Новые идеи в науках о Земле" в МГГА ( и гг. Публикации. По результатам исследований опубликовано 7 работ. Структура и объем работы. Диссертационная работа состоит из введения, пяти глав, выводов и литературы. Работа изложена на 8 страницах, содержит 3 таблицы и рисунка. Список использованной литературы содержит 6 наименований, из них - на иностранных языках. Глава 1. Закрытые водопропускные сооружения создаются в составе гидроузлов для пропуска паводковых, строительных и эксплуатационных расходов, для попусков воды из водохранилища в нижний бьеф или в каналы мелиоративных систем, а также для сработки водохранилища до определенного уровня и для промывки верхнего бьефа от накопившихся наносов. Закрытые водопропускные сооружения устраивают в виде туннелей (галерей) или трубчатых конструкций. Все существующие и проектируемые водопропускные сооружения можно классифицировать по следующим критериям. По виду движения воды (по гидравлическому режиму работы). В закрытых (с замкнутым поперечным сечением) водопропускных сооружениях движение воды может быть напорным, безнапорным и со смешанным гидравлическим режимом, т. В туннельных и трубчатых сооружениях иногда часть водосбросного тракта (входной оголовок и некоторая часть водовода ниже него по течению) может находиться в затопленном состоянии, а далее движение является безнапорным. В таких случаях движение называют "полу напорным" []. Иногда применяют и термин "гидравлический режим работы водопропускного сооружения". Тогда выделяют три основные режима работы: напорный, полу напорный и безнапорный. Безнапорный режим работы характеризуется тем, что в большинстве случаев входное сечение остается незатопленным при любых условиях работы. Следовательно, очертание входного оголовка не влияет на работу сооружения при безнапорном движении. Иногда входная часть сооружения оказывается затопленной, но при этом имеется необходимость обеспечить в водоводе безнапорное движение. Для реализации этой цели специально применяют неплавные очертания оголовков [6]. Таким образом, при полунапорном режиме входное сечение затоплено со стороны верхнего бьефа, а в самом водоводе поток имеет свободную поверхность. Напорный режим характеризуется затопленностью всего поперечного сечения водовода потоком жидкости и наличием избыточного давления. BX - заглубление входа в конце входного оголовка под уровень воды в верхнем бьефе; §с - суммарный коэффициент сопротивлений (потерь напора) водосброса, отнесенный к сечению на выходе; ©вых - площадь сечения на выходе из водовода (галереи); Ял - действующий напор. По длине водопропускного сооружения. В книге Б. М.Чиквашвили [6] приведена следующая классификация. Очень короткие сооружения, работающие по схеме истечения воды из отверстия в тонкой стенке. При этом относительная длина водосброса L/R< , где R - гидравлический радиус. Короткие сооружения, работающие как насадки, при . Для водоводов, имеющих прямоугольное поперечное сечение с шириной b, часто принимают отношение b/h=Oy5*2,0. Такой диапазон соотношения ширины и высоты туннеля позволяет учесть практически все возможные варианты. Тогда зависимость R=J{hy) может быть записана в виде #=(0,7*0,)/*т. Длинные L! Плавные очертания оголовков имеют особо важное значение при проектировании коротких водоводов (Ингури ГЭС, Аль-Массира [1], Санмынь-ся, Хатанги-1 [1]), т. В длинных водосбросных сооружениях, в основном в строительных туннелях (Нурекский, Рогунский, Чиркейский гидроузлы) потери по длине существенно превосходят потери напора на вход.
