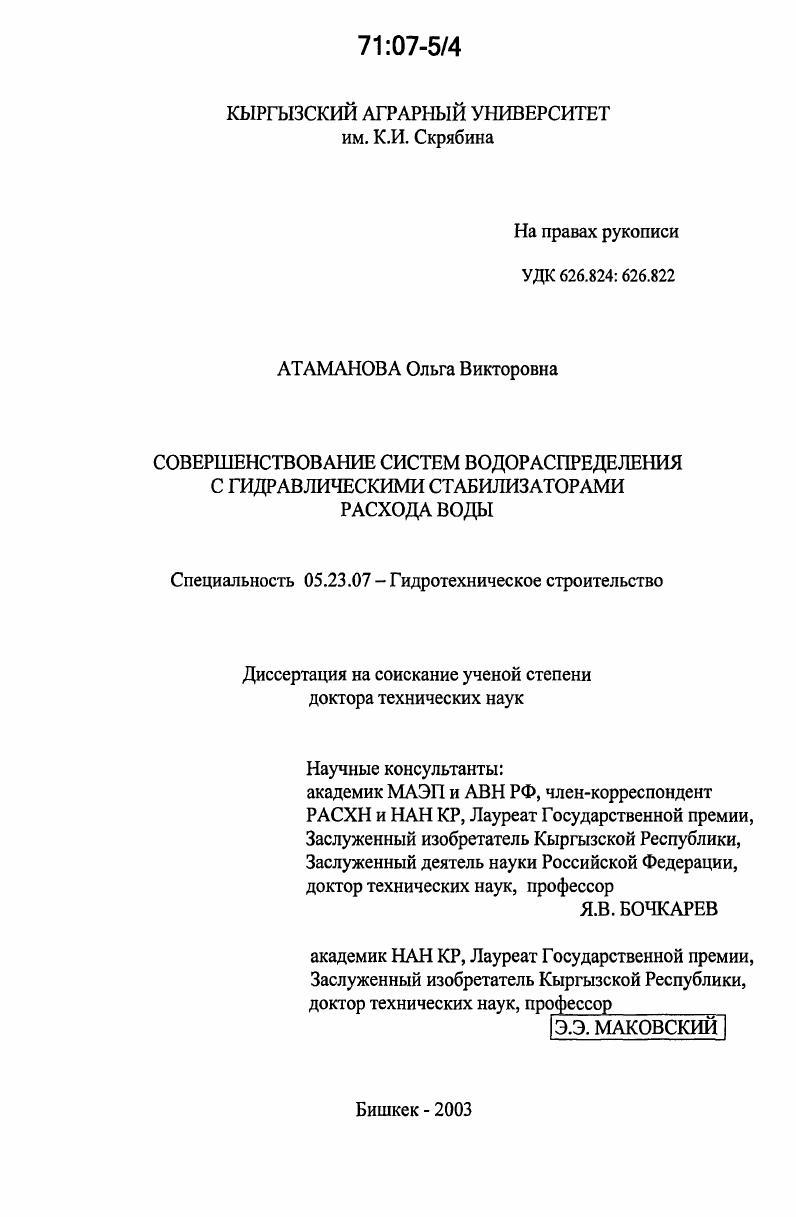

Совершенствование систем водораспределения с гидравлическими стабилизаторами расхода воды

• Автор: Атаманова, Ольга Викторовна
• Шифр специальности: 05.23.07
• Научная степень: Докторская
• Год защиты: 2003
• Место защиты: Бишкек
• Количество страниц: 357 с. : ил.

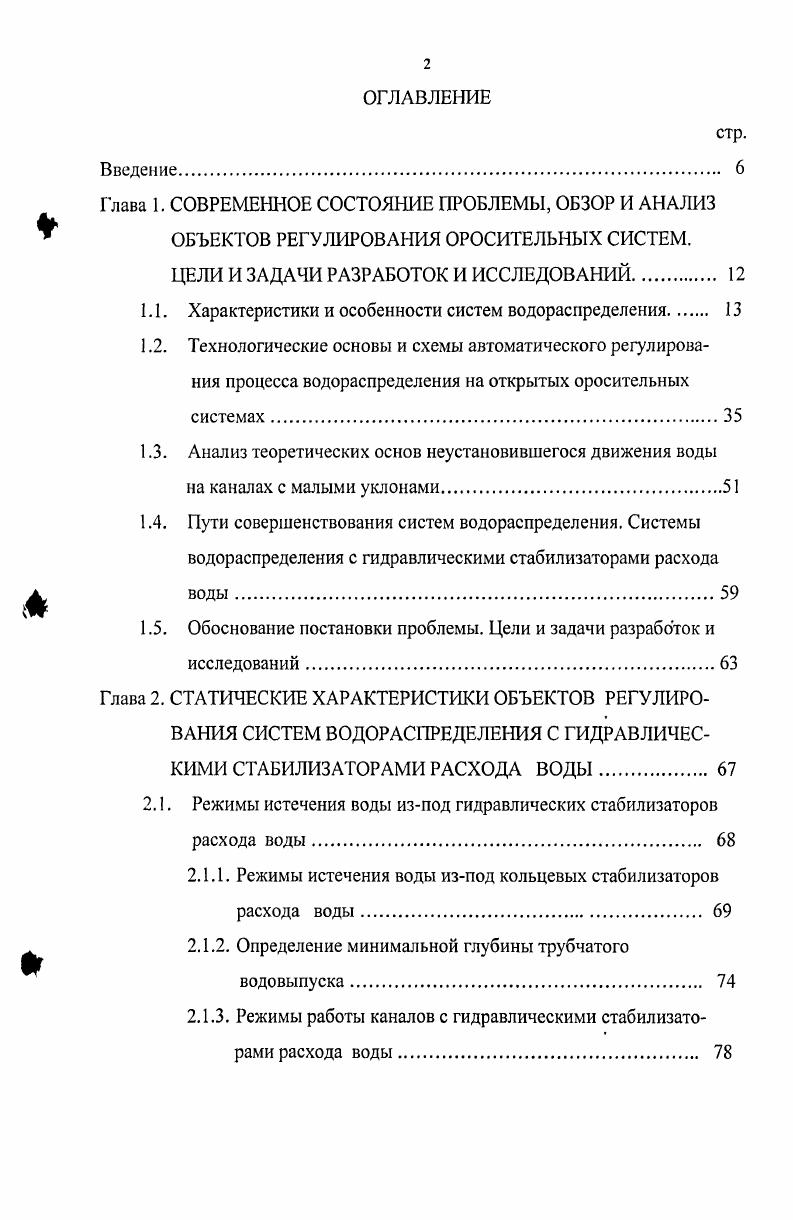

1.1. Характеристики и особенности систем водораспределения

1.2. Технологические основы и схемы автоматического регулирования процесса водораспределения на открытых оросительных системах.
1.3. Анализ теоретических основ неустановившегося движения воды на каналах с малыми уклонами.
1.4. Пути совершенствования систем водораспределения. Системы водораспределения с гидравлическими стабилизаторами расхода воды.

1.5. Обоснование постановки проблемы. Цели и задачи разработок и исследований.

Глава 2. СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБЪЕКТОВ РЕГУЛИРОВАНИЯ СИСТЕМ ВОДОРАСПРЕДЕЛЕНИЯ С ГИДРАВЛИЧЕСКИМИ СТАБИЛИЗАТОРАМИ РАСХОДА ВОДЫ

2.1. Режимы истечения воды изпод гидравлических стабилизаторов расхода воды

2.1.1. Режимы истечения воды изпод кольцевых стабилизаторов расхода воды

2.1.2. Определение минимальной глубины трубчатого водовыпуска.

2.1.3. Режимы работы каналов с гидравлическими стабилизаторами расхода воды.

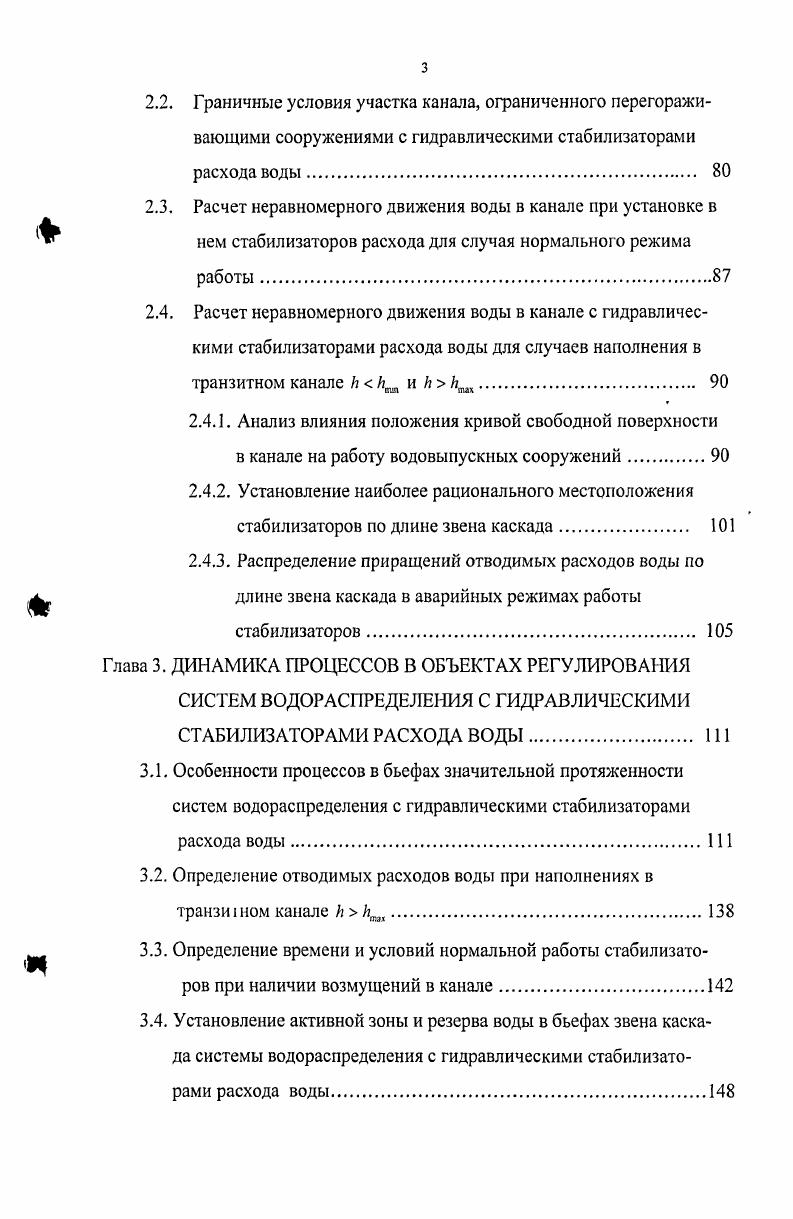

2.2. Граничные условия участка канала, ограниченного перегораживающими сооружениями с гидравлическими стабилизаторами расхода воды.
2.3. Расчет неравномерного движения воды в канале при установке в нем стабилизаторов расхода для случая нормального режима работы
2.4. Расчет неравномерного движения воды в канале с гидравлическими стабилизаторами расхода воды для случаев наполнения в транзитном канале Иктл и Ьктхк.
2.4.1. Анализ влияния положения кривой свободной поверхности
в канале на работу водовыпускных сооружений
2.4.2. Установление наиболее рационального местоположения стабилизаторов по длине звена каскада.
2.4.3. Распределение приращений отводимых расходов воды по длине звена каскада в аварийных режимах работы стабилизаторов
Глава 3. ДИНАМИКА ПРОЦЕССОВ В ОБЪЕКТАХ РЕГУЛИРОВАНИЯ СИСТЕМ ВОДОРАСПРЕДЕЛЕНИЯ С ГИДРАВЛИЧЕСКИМИ СТАБИЛИЗАТОРАМИ РАСХОДА ВОДЫ.
3.1. Особенности процессов в бьефах значительной протяженности систем водораспределения с гидравлическими стабилизаторами расхода воды.
3.2. Определение отводимых расходов воды при наполнениях в транзитом канале ЬИтз
3.3. Определение времени и условий нормальной работы стабилизато
ров при наличии возмущений в канале
3.4. Установление активной зоны и резерва воды в бьефах звена каскада системы водораспределения с гидравлическими стабилизаторами расхода воды
Глава 4. ЛОКАЛЬНЫЕ СИСТЕМЫ СТАБИЛИЗАЦИИ ВОДОПОДАЧИ
СИСТЕМ ВОДОРАСПРЕДЕЛЕНИЯ .
4.1. Технологические основы и схемы автоматизации водоподачи из каналов систем водораспределения.
4.2. Классификация и теоретические основы средств автоматизации водоподачи систем водораспределения
4.3. Технические характеристики стабилизаторов расхода воды оросительных систем
4.4. Обоснование и выбор стабилизаторов расхода воды для систем водораспределения.
4.5. Математические зависимости между гидравлическими и конструктивными параметрами стабилизаторов расхода воды
4.6. Статические характеристики кольцевых стабилизаторов расхода воды.
Глава 5. ВОДОУЧЕТ В СИСТЕМАХ ВОДОРАСПРЕДЕЛЕНИЯ С
ГИДРАВЛИЧЕСКИМИ СТАБИЛИЗАТОРАМИ РАСХОДА ВОДЫ.
5.1. Теоретические основы водоучета системами стабилизации водоподачи
5.2. Показатели качества работы систем стабилизации расхода воды
и их анализ
5.3. Особенности водомерных свойств стабилизаторов расхода воды в различных режимах истечения
5.4. Оперативное управление в системах водораспределения
Глава 6. ОПЫТ ПРИМЕНЕНИЯ, ОСНОВНЫЕ РЕКОМЕНДАЦИИ ПО
РАСЧЕТУ, ПРОЕКТИРОВАНИЮ И ЭКСПЛУАТАЦИИ СИСТЕМ ВОДОРАСПРЕДЕЛЕНИЯ С ГИДРАВЛИЧЕСКИМИ
СТАБИЛИЗАТОРАМИ РАСХОДА ВОДЫ .
6.1. Апробация результатов разработок и исследований в производственных условиях,
6.1.1. Опыт проектирования системы водораспределения с гидравлическими стабилизаторами расхода воды на Бургандинском магистральном канале системы р. Сох в Кадамжайском районе Ошской области.
6.1.2. Опыт проектирования водовыпускного сооружения на межхозяйственном канале в быстроток АламединНорус системы р. Норус Кантского района
6.1.3. Опыт внедрения водовыпускного сооружения на канале Каирма Кантского района Чуйской области.
6.2. Основные рекомендации по расчету, проектированию и эксплуатации систем водораспределения с гидравлическими стабилизаторами расхода воды .
6.3. Техникоэкономическая эффективность применения систем водораспределения с гидравлическими стабилизаторами расхода воды.
6.4. Экологическая оценка использования систем водораспределения с гидравлическими стабилизаторами расхода воды.
Выводы1.
Литература


Использование средств автоматизации на перегораживающих сооружениях позволяет регулировать уровни воды в бьефах сооружений с заданной точностью и при желании сделать систему водораспределения частично или полностью управляемой. Из числа водопропускных сооружений наиболее массовыми являются водовыпускные сооружения. Характеристики водовыпускных сооружений некоторых каналов Кыргызстана, полученные на основе обзора, проектных материалов приведены в табл. Таблица 1. Р7, 3 1,0 Прямоуг. Нет 0,3. Р9, 7 1,0 Прямоуг. Нет 0,. Р, 0 1,0 Верт. Нет 0,. Р, 6 . Р1, 7 1,5 Прямоуг. Нет 0,. Р2, 0 0. Верт. Нет 0,. Р, 4 1,0 Прямоуг. Есть 0,. М, 1,5 Верт. Нет 0,5. Р2, 1,0 Прямоуг. Нет 0,5 1,0. Р3, 1,0 Прямоуг стенка Нет 0,5 1,0. Р4, 1,2 Прямоуг. Нет 0,5. Р5, 1,0 Прямоуг. Нет 0,5 0,8. Р6, 1,0 Прямоуг. Нет 0,5 0,8. Р7, 1,0 Прямоуг. Нет 0,5 0,8. Р8, 1,0 Прямоуг. Нет 0,7 0,6. Наименование Район Местоположение Расход, . Джирма ТогузТорого. Нарынская обл. Св. Имамбек Кировский ПК2 1. Св. Кал мак Чуйский ПК 1. Св. Калмак Чуйский ПК 1. Св. Каид Кеминский ПК 2. Канд Ксмннскнй ПК 2. Св. Канд Кеминский ПК 1. Св. Карадарьныекий Карадарьинскнй Ошская обл . Св. КольАрмк Джумгальский ПКЗ8 0,9 0,4 0, 1. Св. КольАрык Джумгальский ПК 0. Св. КольАрык Джумгальский ПКЮ0 0. Св. Лаз ван Алабукинский пкзооо 7. Св. МК Алайский Ошская обл. Св. МК Алайский Ошская обл. Св. МК Баткенеккй 0. Св. Пл. МК Кантекий Чуйская обл 5. Св. МК Кировский Чуйская обл. Св. МК Кочкорскнй 2. Св. МК Гоктогульский Урочешс ЧонАта 3. Св. Пл. НонЖлан Араванскнй ПК0 0,9 0. Св. Орто Московский ПК 5. Св. Подпитывающ. Кировский ПК0 1. Св. Утюген Чуйский ПК 0,9 0. Св. Эднльбек Каитский ПК 1. Св. Обобщение и анализ особенностей водовыпускных сооружений на каналах оросительных систем позволили сформулировать требования к способам и средствам водоподачи систем водораспределения. Одним из основных требований является обеспечение средством стабилизации требуемого качества регулирования постоянства отводимого расхода воды с точностью 5 от расчетного значения в пределах точности водомерных устройств. Должно обеспечиваться недопущение в закрытом положении потерь воды. На открытых водоводах должны автоматически пропускаться паводки или повышенные расходы по транзитному каналу. Наличие в потоке плавника и мусора не должно влиять на работу стабилизатора. Донные и вредные взвешенные наносы не должны попадать в отвод. Перечисленным требованиям наиболее полно отвечают водовыпускные сооружения, автоматизированные стабилизаторами расхода воды, которые получили достаточно широкое распространение на оросительных системах. Стабилизаторы расхода используют гидравлические свойства потока, не имеют подвижных в работе частей, что позволяет обеспечить простоту их конструкции и эксплуатации, надежность и долговечность. Конструкции стабилизаторов расхода воды подробно рассмотрены в четвертой главе диссертации. К водопропускным сооружениям систем водораспределения относятся также водосбросы и ливнеспуски. Эти сооружения представляют собой устройства для сброса излишков паводковых вод или целенаправленных попусков воды в нижний бьеф сооружения. Классификация данного типа сооружений, в соответствии с данными справочной литературы 1, приведена в табл. Водосбросные сооружения называют также сооружениями безопасности и на мелиоративных системах Кыргызской Республики наиболее часто используют в голове систем водораспределения на плотинных водозаборных гидроузлах, либо на водораспределительных гидроузлах. На каналах, особенно предгорной зоны, часто возникает необходимость в использовании сопрягающих сооружений быстротоков, перепадов и др Эти сооружения устраивают для сопряжения двух ветвей канала чаще всего в том случае, когда сопрягающий участок должен пройти по трассе с большим уклоном. Расчет быстротоков и перепадов достаточно подробно изложен в справочной литературе 1,4. Протяженность сопрягающего участка канала чаще всего невелика до 3 км. На каналах и водозаборных гидроузлах для сопряжения бьефов используются также консоли консольные сбросы.
