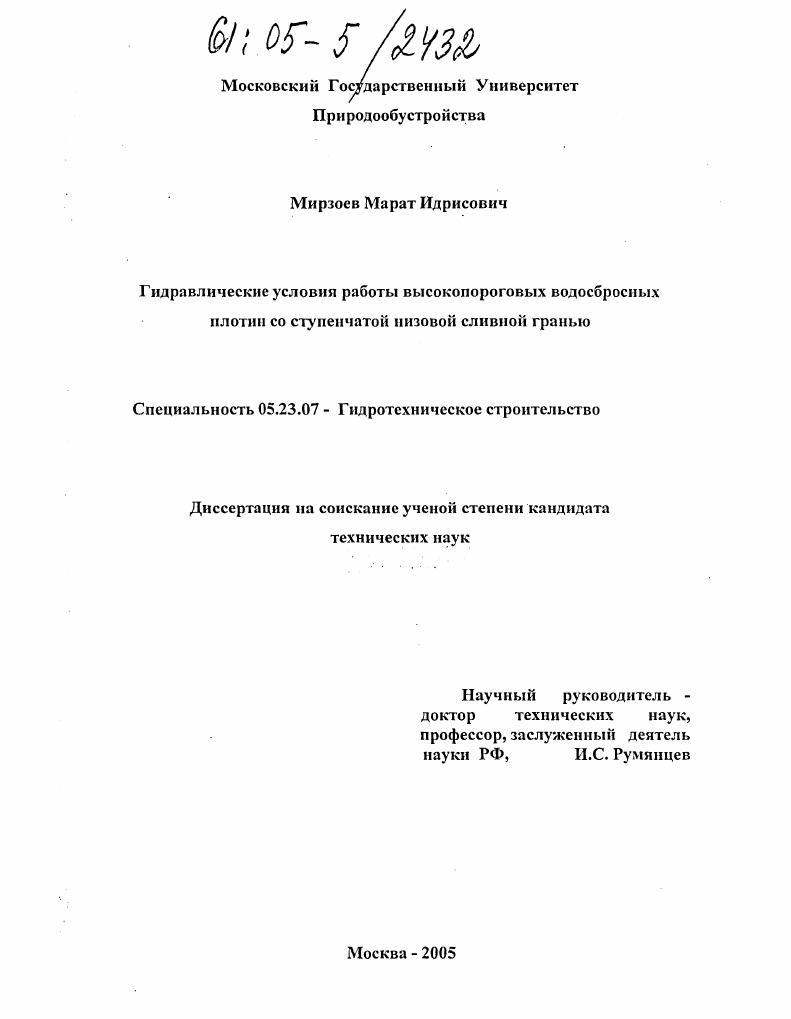

Гидравлические условия работы высокопороговых водосбросных плотин со ступенчатой низовой сливной гранью

• Автор: Мирзоев, Марат Идрисович
• Шифр специальности: 05.23.07
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Москва
• Количество страниц: 147 с. : ил.

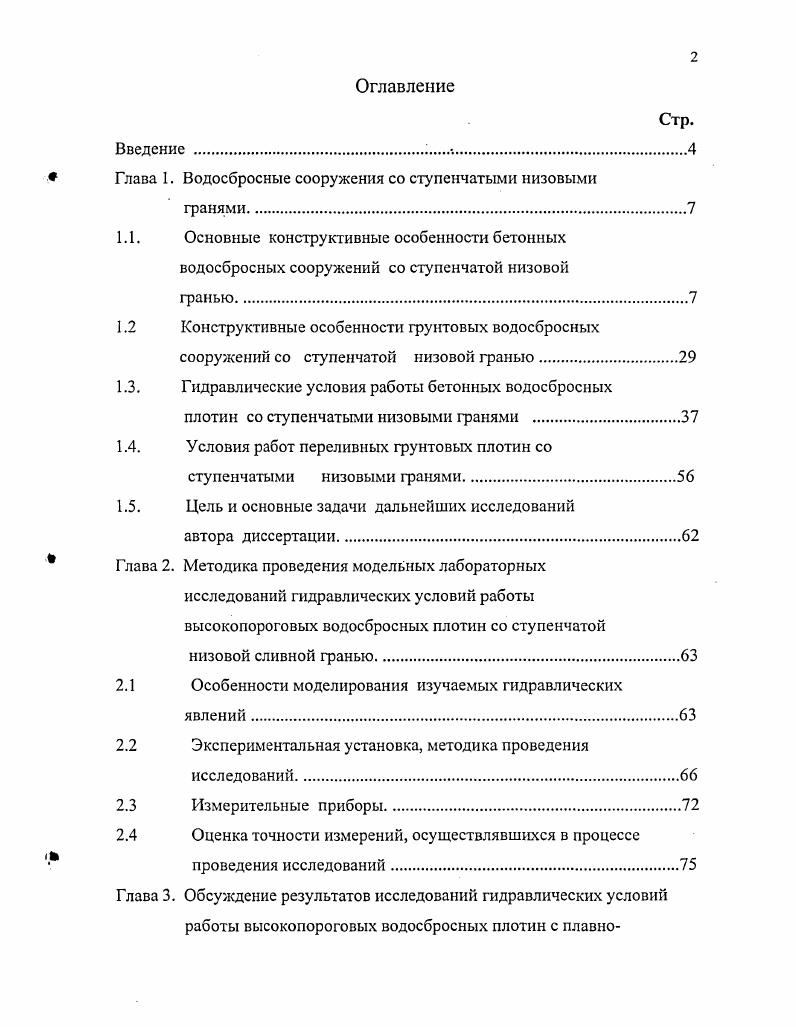

Оглавление
Введение

Глава 1. Водосбросные сооружения со ступенчатыми низовыми

гранями

1.1. Основные конструктивные особенности бетонных

водосбросных сооружений со ступенчатой низовой

гранью.

1.2 Конструктивные особенности грунтовых водосбросных

сооружений со ступенчатой низовой гранью

1.3. Гидравлические условия работы бетонных водосбросных

плотин со ступенчатыми низовыми гранями

1.4. Условия работ переливных грунтовых плотин со
ступенчатыми низовыми гранями.
1.5. Цель и основные задачи дальнейших исследований
автора диссертации
Глава 2. Методика проведения модельных лабораторных исследований гидравлических условий работы высокопороговых водосбросных плотин со ступенчатой низовой сливной гранью.
2.1 Особенности моделирования изучаемых гидравлических
явлений.
2.2 Экспериментальная установка, методика проведения
исследований
2.3 Измерительные приборы
2.4 Оценка точности измерений, осуществлявшихся в процессе
проведения исследований.
Глава 3. Обсуждение результатов исследований гидравлических условий работы высокопороговых водосбросных плотин с плавно
обтекаемыми оголовками и ступенчатой низовой сливной гранью

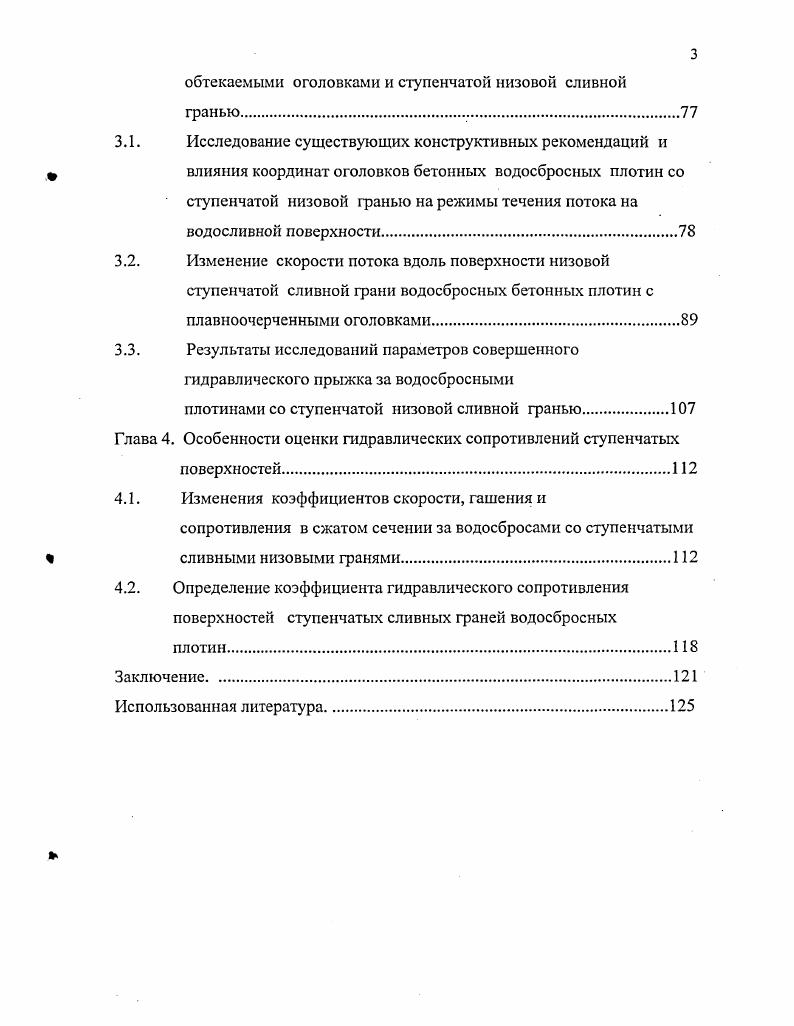

3.1. Исследование существующих конструктивных рекомендаций и
влияния координат оголовков бетонных водосбросных плотин со
ступенчатой низовой гранью на режимы течения потока на водосливной поверхности.
3.2. Изменение скорости потока вдоль поверхности низовой
ступенчатой сливной грани водосбросных бетонных плотин с плавноочерченными оголовками
3.3. Результаты исследований параметров совершенного гидравлического прыжка за водосбросными
плотинами со ступенчатой низовой сливной гранью
Глава 4. Особенности оценки гидравлических сопротивлений ступенчатых
поверхностей.
4.1. Изменения коэффициентов скорости, гашения и
сопротивления в сжатом сечении за водосбросами со ступенчатыми
сливными низовыми гранями
4.2. Определение коэффициента гидравлического сопротивления поверхностей ступенчатых сливных граней водосбросных
Заключение.
Использованная литература
Введение
Актуальность


Список использованной литературы содержит 3 наименования, из них иностранных. ГЛАВА 1. Водосбросные плотины со ступенчатой сливной гранью к настоящему времени нашли достаточно широкое применение в мировой гидротехнике. Конструкции таких плотин известны давно, они применяются уже несколько тысяч лег [1]. Технология их возведения была отработана еще тогда, когда плотины выполнялись из каменной кладки. В качестве водосбросных такие плотины сначала применялись для пропуска расходов до 2. Даже еще столетие назад сливная грань бетонных водосбросных плотин этого типа выполнялась с каменной облицовкой. В первой половине XX века тело этих плотин выполнялось из обычного бетона. Идея сооружения ступенчатого водосброса не нова: такой водосброс использовался при строительстве плотин гидроузлов Ныо-Кротон (- гг. Лахотан (г. США, плотины гидроузла Ван-Рейнвельз в ЮАР в начале прошлого века и плотины гидроузла Виктория в Австралии (г. Современный интерес к ступенчатым водосбросным плотинам связан с интенсивным развитием технологии их возведения из укатанного бетона. После строительства первой гравитационной плотины из укатанного бетона Симадзигава (Япония, г. Рис. Построенные ступенчатые плотины конца девятнадцатого и начала двадцатого веков: а) и в) - плотины гидроузлов Нью-Кротон и Лахотан (США); б) плотина гидроузла Виктория (Австралия). Только за . В настоящее время гравитационные и арочные плотины из укатанного бетона, обладая значительно меньшей стоимостью и сроками строительства и примерно одинаковой степенью надежности, что и плотины из обычного бетона, успешно конкурируют с каменно-земляными ' и с каменно-насыпными плотинами с железобетонными экранами, в то время как последние являются, как правило, наиболее экономичным и технологичным типом грунтовой плотины [6]. Это подтверждено опытом строительства плотины гидроузла Уиллоу-Крик (США, г. Рис. Сооружение этой плотины было практически завершено в течении пяти месяцев, тогда как для возведения аналогичной плотины из фунтовых материалов потребовалось бы не менее трех лет. На строительство этой плотины было истрачено миллионов долларов, что на миллионов ниже стоимости строительства в этом створе каменно-землянной плотины таких же размеров [9]. Опыт проектирования и строительства данной плотины был использован в строительстве плотины гидроузла Монсквилл (США), так как специалисты, разрабатывавшие проект последней, имели возможность подробно ознакомиться с ходом предыдущего строительства и убедиться в несомненном преимуществе новой технологии возведения бетонных сооружений. Рис. На окончательное решение оказало влияние то обстоятельство, что сметная стоимость строительства по рассмотренным вариантам была определена в следующих размерах: плотина из укатанного бетона - ,1 (0%), каменно-земляной - ,3 (0%), каменно-набросной - ,6 (1%) и плотина из обычного бетона ,6 миллионов долларов (5%). Однако на тендерных торгах ( г. Монсквилл за ,7 миллионов долларов (,4%) сметной стоимости. Согласно проекту плотина состояла из двух глухих секций общей длиной 0 м и максимальной высотой м и центрально расположенной водосливной секции длиной м. Низовая грань была принята ступенчатой (рис. Такая ее форма, как показали исследования на модели, оказалась более рациональной с точки зрения технологии возведения тела плотины из укатанного бетона, поскольку она позволяла: обеспечивать надлежащее рассеивание избыточной энергии сбросного потока; предотвратить повреждения грани вследствие ее эрозии и кавитации; обеспечить интенсивную аэрацию последнего; сохранить необходимую величину пропускной способности водосброса. Благодаря простоте технологии выполнения работ и сокращению сроков строительства возведение водосброса со ступенчатой сливной гранью, по сравнению с водосбросом с водобойным колодцем, позволило сэкономить 0 тысяч долларов[3]. В . ЮАР были построены две гравитационные плотины из укатанного бетона на гидроузлах Де Мисткрааль и Заайхоек, соответственно, высотой и м, длиной по гребню 0 и 7 м и объемом бетона и 4 тысячи м а в г. Кнельноорт (рис. Рис.
