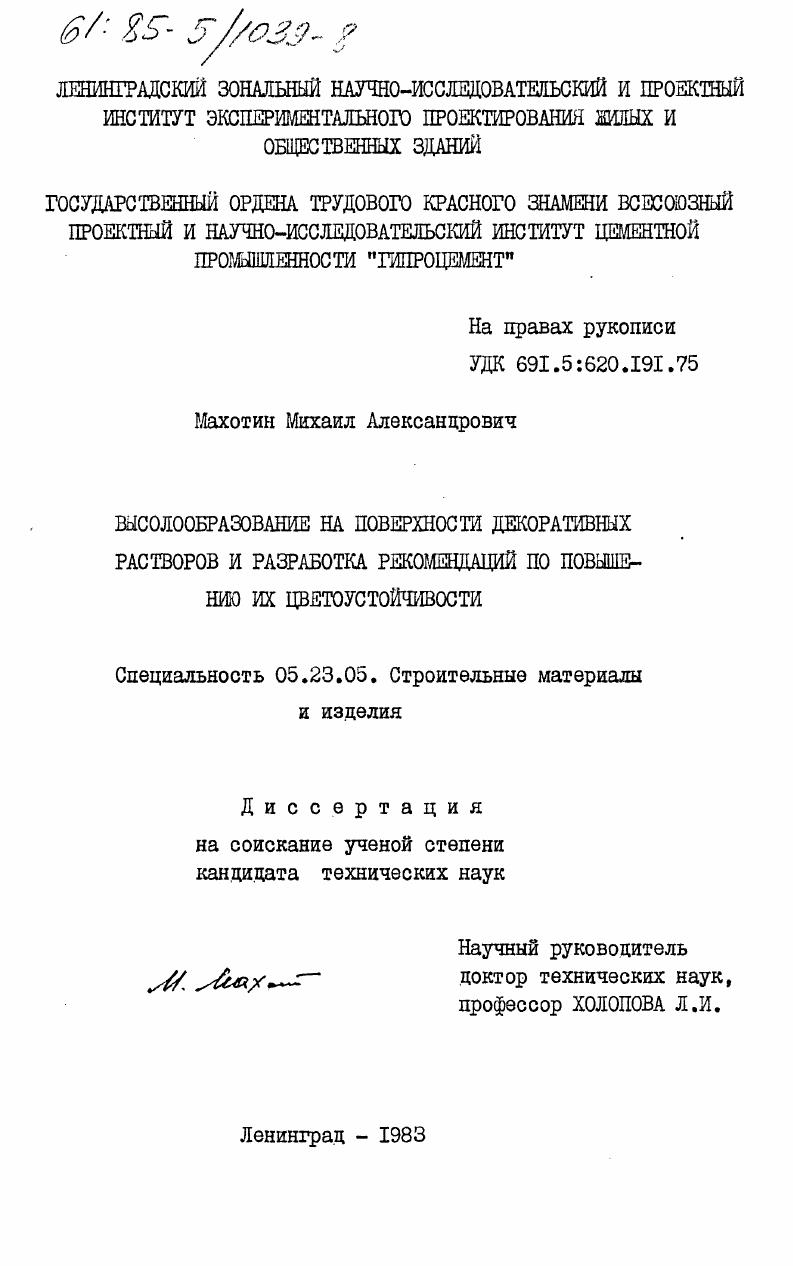

Высолообразование на поверхности декоративных растворов и разработка рекомендаций по повышению их цветоустойчивости

• Автор: Махотин, Михаил Александрович
• Шифр специальности: 05.23.05
• Научная степень: Кандидатская
• Год защиты: 1983
• Место защиты: Ленинград
• Количество страниц: 189 c. : ил

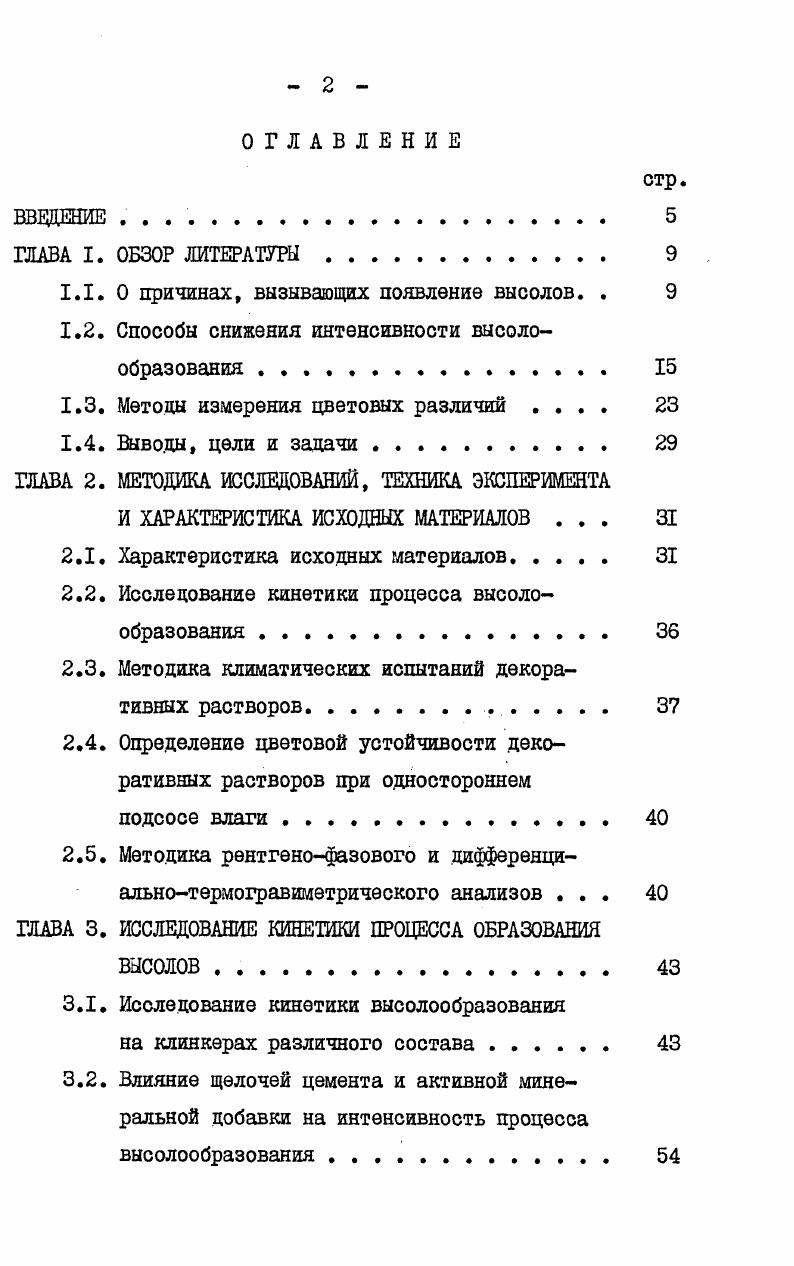

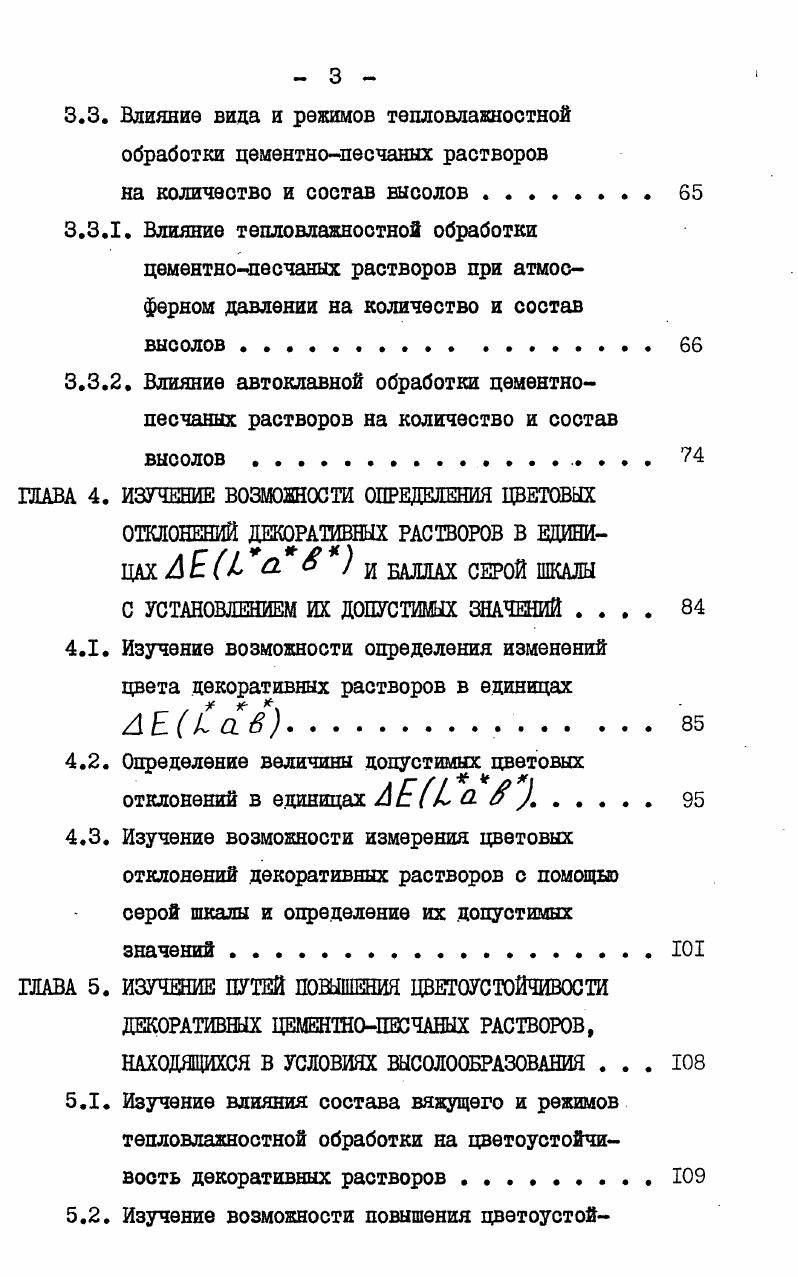

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

ГЛАВА I. ОБЗОР ЛИТЕРАТУРЫ

1.1. О причинах, вызывающих появление высолов. .

1.2. Способы снижения интенсивности высолообразования

1.3. Методы измерения цветовых различий

1.4. Выводы, цели и задачи.

ГЛАВА 2. МЕТОДИКА ИССЛЕДОВАНИЙ, ТЕХНИКА ЭКСПЕРИМЕНТА

И ХАРАКТЕРИСТИКА ИСХОДНЫХ МАТЕРИАЛОВ .

2.1. Характеристика исходных материалов

2.2. Исследование кинетики процесса высолообразования

2.3. Методика климатических испытаний декоративных растворов
2.4. Определение цветовой устойчивости декоративных растворов при одностороннем
подсосе влаги
2.5. Методика рентгенофазового и дифференциальнотермогравиметрического анализов .
ГЛАВА 3. ИССЛЕДОВАНИЕ КИНЕТИКИ ПРОЦЕССА ОБРАЗОВАНИЯ
ВЫСОЛОВ.
3.1. Исследование кинетики высолообразования
на клинкерах различного состава
3.2. Влияние щелочей цемента и активной минеральной добавки на интенсивность процесса высолообразования .
3.3. Влияние вица и режимов тепловлажностной обработки цементнопесчаных растворов на количество и состав высолов . .
3.3.1. Влияние тепловлажностной обработки цементнопесчаных растворов при атмосферном давлении на количество и состав высолов.
3.3.2. Влияние автоклавной обработки цементнопесчаных растворов на количество и состав высолов.
ГЛАВА 4. ИЗУЧЕНИЕ ВОЗМОЖНОСТИ ОПРЕДЕЛЕНИЯ ЦВЕТОВЫХ ОТКЛОНЕНИЙ ДЕКОРАТИВНЫХ РАСТВОРОВ В ЕДИНИЦАХ А 0 и БАЛЛАХ серой шкалы С УСТАНОВЛЕНИЕМ ИХ ДОПУСТИМЫХ ЗНАЧЕНИЙ
4.1. Изучение возможности оцределения изменений цвета декоративных растворов в единицах
АЕСав
4.2. Определение величины допустимых цветовых отклонений в единицах А ЕI О. .
4.3. Изучение возможности измерения цветовых отклонений декоративных растворов с помощью серой шкалы и определение их допустимых значений.
ГЛАВА 5. ИЗУЧЕНИЕ ПУТЕЙ ПОВЫШЕНИЯ ЦВЕТОУСТОЙЧИВОСТИ ДЕКОРАТИВНЫХ ЦЕМЕНТНОПЕСЧАНЫХ РАСТВОРОВ, НАХОДЯЩИХСЯ В УСЛОВИЯХ БЫС0ЛБРАВАНИЯ .
5.1. Изучение влияния состава вяжущего и режимов тепловлажностной обработки на цветоустойчивость декоративных растворов .
5.2. Изучение возможности повышения цветоустой
чивости декоративных растворов на высокощелочном цементе путем введения добавок, влияющих на их структуру . . .
5.3. Изучение возможности повышения цветоустойчивости декоративных растворов на высокощелочном цементе путем пропитки их поверхности растворами различных соединений ГЛАВА 6. ВНЕДРЕНИЕ РЕЗУЛЬТАТОВ ПРОВЕДЕННЫХ ИССЛЕДОВАНИЙ В ПРАКТИКУ СТРОИТЕЛЬСТВА.
6.1. Промышленное внедрение цветоустойчивых декоративных бетонов .
6.2. Использование методики определения цветоустойчивости для оценки технических свойств цементов финского производства
Общие выводы по диссертации .
Список используемой литературы


Интенсивность высолообразования зависит от количества и вида растворяющихся под воздействием мягких вод соединений в теле бетона и от проницаемости его структуры, которая в значительной мере определяет механизм переноса на поверхность изделий растворенных веществ. Перепад давлений, концентраций,температур и электрических потенциалов у противоположных поверхностей капиллярнопористого тела приводит к переносу вещества, направленному от большего давления соответственно, концентрации и т. Пшщцисперсность структуры цементного камня и цементнопесчаного раствора, при которой размеры каналов фильтрации характеризуются широким диапазоном радиусов капилляров, от X до десятых долей миллиметра, обусловливает и различные механизмы переноса жидкостей и газов 2, 3, , , . Х ПО, исследования Батракова В. Г. 4, Минаса А. И. , которыми установлено, что высолы могут образовываться на бетонах в результате капиллярного подсоса и испарения солевых растворов. Интенсивность высолообразования в значительной мере связа
на с водопроницаемэстъю растворов и бетонов. По мнению Шестоперова С. В. при одном составе и способах уплотнения бетоны без органических добавок и электролитов по водопроницаемэсти шжно разместить в следующем порядке по возрастанию этого показателя, если за эталон взять портландцемент шлакопортландцемент, пуццрлановий портландцемент с гидравлической добавкой сиштоффом. С течением времени указанный порядок в получении менее водопроницаемых бетонов становится еще более разительным, что связано с процессами твердения. Так до данным Мещанского максимальной начальной проницаемостью обладают растворы на пуццолановом портландцементе, затем на шлаковом и глиноземистом. Через 5 суток проницаемость раствора на пуццолановом портландцементе снижается в раз, на шлаковом раза, а на глиноземистом в раза. Водопроницаемость бетонов и растворов зависит также от множества других факторов тонкости помола цемента , водоцементного отношения , , , , , водопоглощения и пористости заполнителя , , его гранулометрического состава , загрязненности и седиментацшнных явлений , . Таким образом, причиной появления высолов является наличие растворимых составляющих в бетоне или растворе, путей их миграции и воды растворения. При этом потенциальным источником растворимых соединений является цемент. Однако специального исследования сов
местного влияния тепловлажностной обработки и цемента на изменение количественного состава высолов не проводилось. Способы снижения интенсивности высолообразования весьма многообразны. С а. Для снижения концентрации С а. ОН предлагается введение в состав вяжущего активных минеральных добавок , , , , , 9, 5, тонкоглолотой смеси гранулированного доменного шлака и известняка с удельной поверхностью см2г 4, а также глинита, глиежа и волластонита . Кроме того эффективно добавление к цементу аморфного кремнезема или и легко разлагающегося карбоната , 6. В этом случае отформованные изделия выдерживают во влажной среде при повышенной
температуре. Со. ДХг , выделяющийся при гидратации цемента, реагирует с введенным кремнеземом или ОНз , образуя л Со. О Тс О т Н О гель СС И или X С а 0 Дб У Нг О гель С Л Н . СаС . Снижение концентрации Со. Добавка шлака приводит к изменению фазового состава с увеличением количества гелеобразных гидросиликатов и снижением содержания неустойчивых гидроалюминатов кальция. При этом повышается основность гидросиликатов и их устойчивость к карбонизации обнаруживается значительное увеличение плотности цементного камня. Ввод алюминатной добавки приводит к образованию эттрингита в более ранние сроки до 4х часов и уплотнению структуры цементного камня. Меры, снижающие высолообразование, при применении гидрофобизации пор и капилляров бетонов и растворов, являются простым и рациональным средотвом для уменьшения интенсивности этого процесса, однако полностью не предотвращая его. По мнению В. М.Мэсквина, Ф. М.Иванова, С. Н.Алексеева и др. ГКЖ. Предполагается, что кремнийорганические соединения, осавдаясь на поверхности бетона, стенках пор и капилляров, адсорбируются, а затем химически взаимодействуют с гидроксильными группами, оксидами и гидроксидами металлов, входящих в состав минералов цементного камня.
