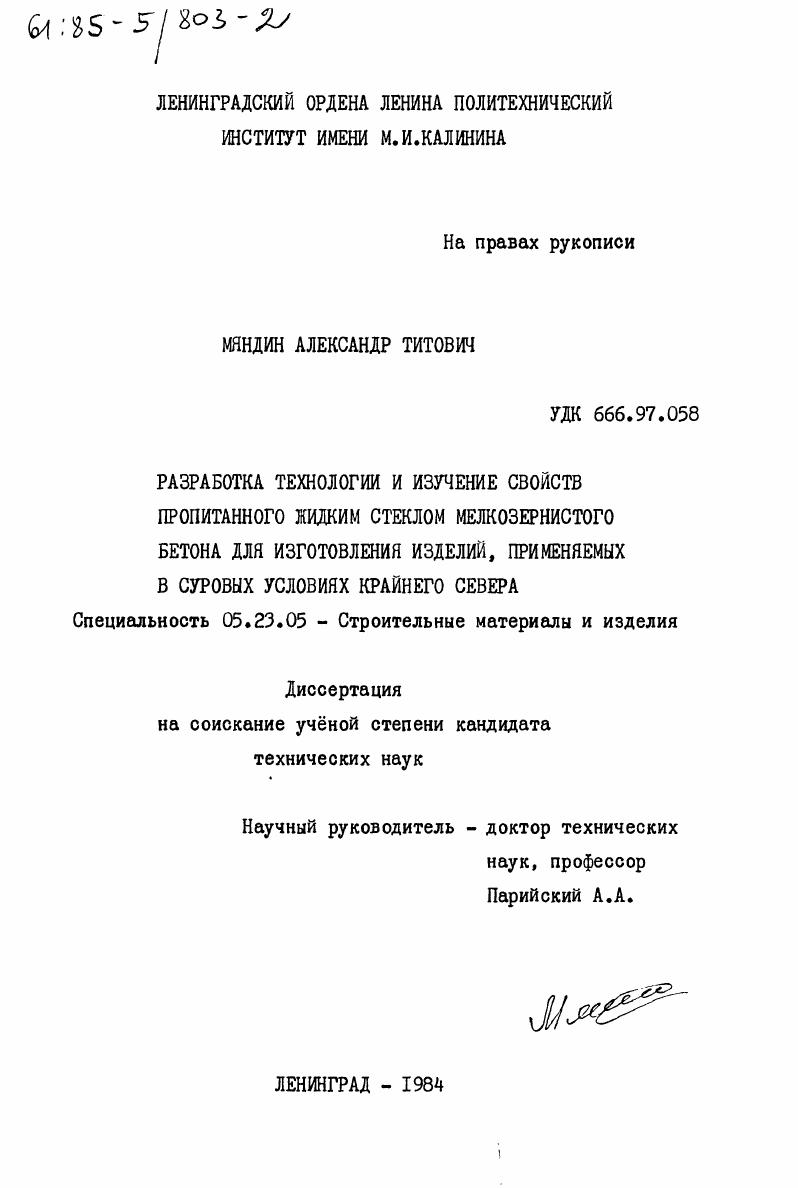

Разработка технологии и изучение свойств пропитанного жидким стеклом мелкозернистого бетона для изготовления изделий, применяемых в суровых условиях Крайнего Севера

• Автор: Мяндин, Александр Титович
• Шифр специальности: 05.23.05
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Ленинград
• Количество страниц: 194 c. : ил

ОГЛАВЛЕНИЕ

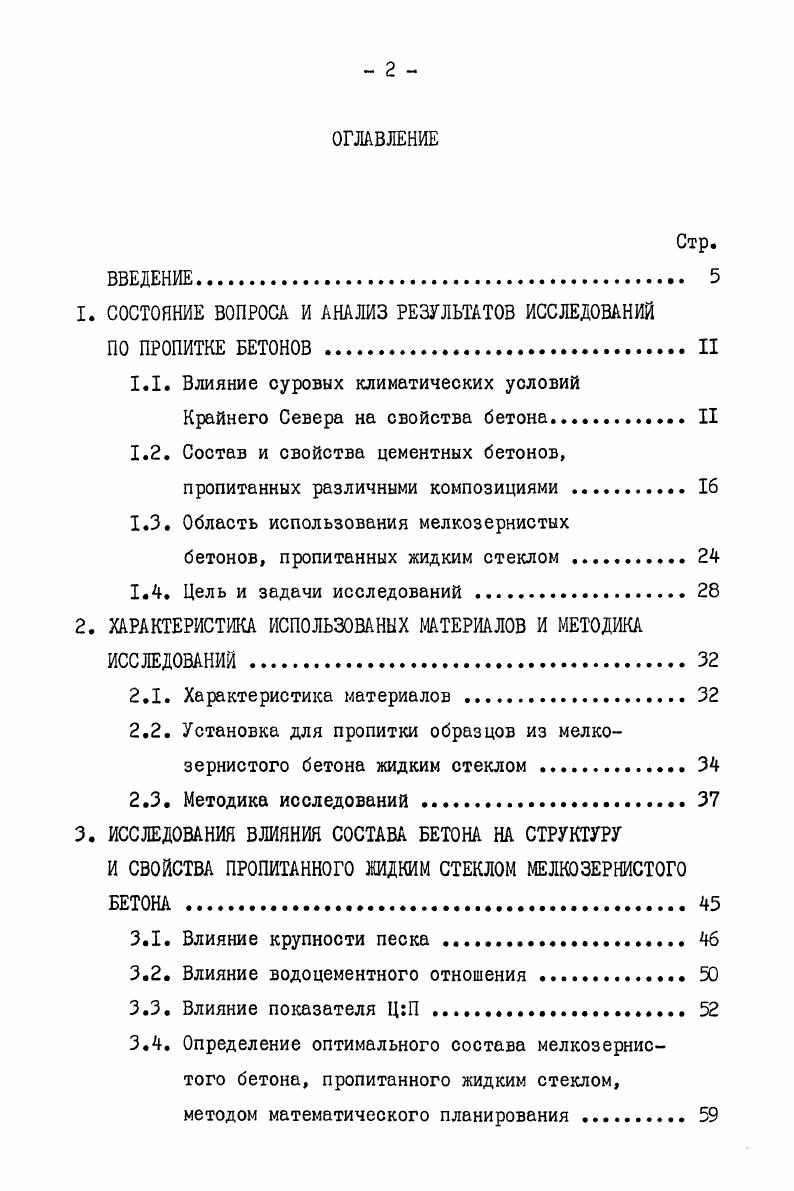

ВВЕДЕНИЕ.

1. СОСТОЯНИЕ ВОПРОСА И АНАЛИЗ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ

ПО ПРОПИТКЕ БЕТОНОВ II

1.1. Влияние суровых климатических условий

Крайнего Севера на свойства бетона II

1.2. Состав и свойства цементных бетонов, пропитанных различными композициями .

1.3. Область использования мелкозернистых

бетонов, пропитанных жидким стеклом

1.4. Цель и задачи исследований.

2. ХАРАКТЕРИСТИКА ИСПОЛЬЗОВАННХ МАТЕРИАЛОВ И МЕТОДИКА ИССЛЕДОВАНИЙ.

2.1. Характеристика материалов
2.2. Установка для пропитки образцов из мелкозернистого бетона жидким стеклом
2.3. Методика исследований
3. ИССЛЕДОВАНИЯ ВЛИЯНИЯ СОСТАВА БЕТОНА НА СТРУКТУРУ
И СВОЙСТВА ПРОПИТАННОГО ЗКИДКИМ СТЕКЛОМ МЕЛКОЗЕРНИСТОГО БЕТОНА
3.1. Влияние крупности песка .
3.2. Влияние водоцементного отношения
3.3. Влияние показателя ЦП.
3.4. Определение оптимального состава мелкозернистого бетона, пропитанного жидким стеклом, методом математического планирования

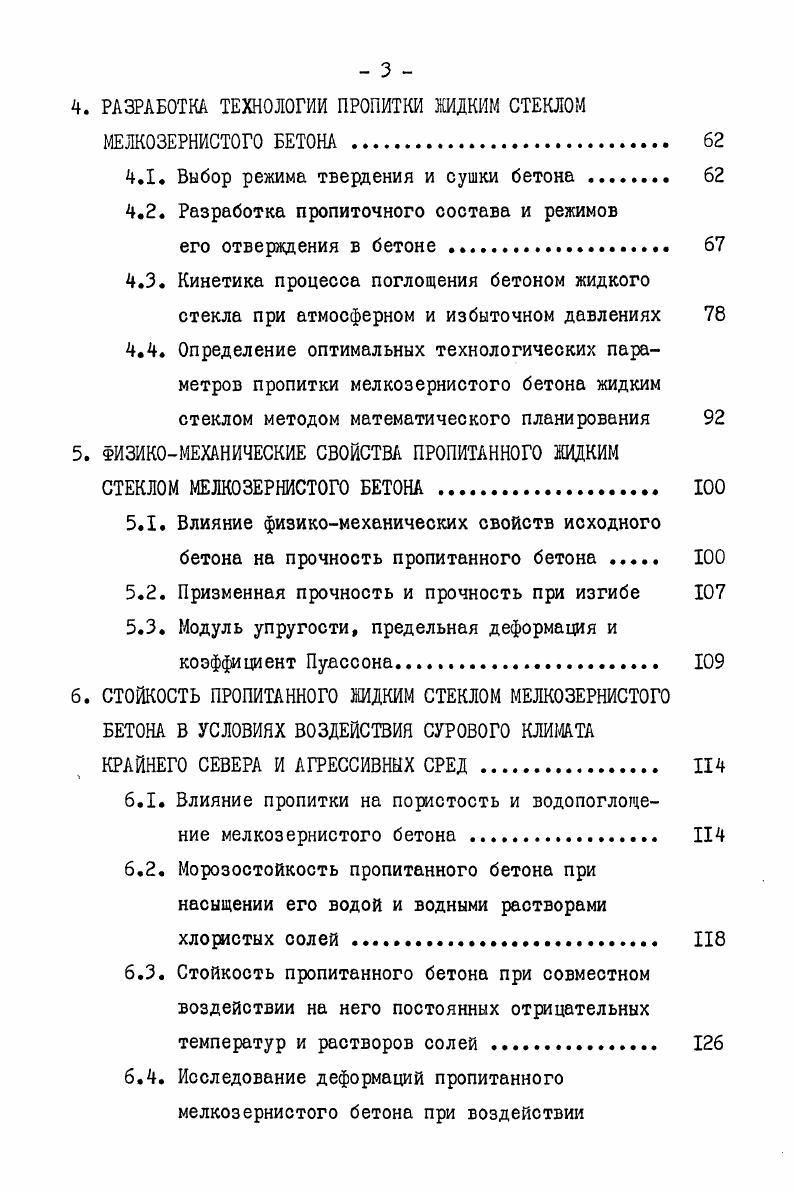

4. РАЗРАБОТКА ТЕХНОЛОГИИ ПРОПИТКИ ЖИДКИМ СТЕКЛОМ МЕЛКОЗЕРНИСТОГО БЕТОНА .
4.1. Выбор режима твердения и сушки бетона
4.2. Разработка пропиточного состава и режимов
его отверждения в бетоне
4.3. Кинетика процесса поглощения бетоном жидкого стекла при атмосферном и избыточном давлениях
4.4. Определение оптимальных технологических параметров пропитки мелкозернистого бетона жидким стеклом методом математического планирования
5. ФИЗИКОМЕХАНИЧЕСКИЕ СВОЙСТВ1 ПРОПИТАННОГО ЖИДКИМ СТЕКЛОМ МЕЛКОЗЕРНИСТОГО БЕТОНА
5.1. Влияние физикомеханических свойств исходного бетона на прочность пропитанного бетона
5.2. Призменная прочность и прочность при изгибе
5.3. Модуль упругости, предельная деформация и коэффициент Пуассона
6. СТОЙКОСТЬ ПРОПИТАННОГО ЖИДКИМ СТЕКЛОМ МЕЛКОЗЕРНИСТОГО БЕТОНА В УСЛОВИЯХ ВОЗДЕЙСТВИЯ СУРОВОГО КЛИМАТА
КРАЙНЕГО СЕВЕРА И АГРЕССИВНЫХ СРЕД
6.1. Влияние пропитки на пористость и водопоглоще
ние мелкозернистого бетона
6.2. Морозостойкость пропитанного бетона при насыщении его водой и водными растворами хлористых солей
6.3. Стойкость пропитанного бетона при совместном воздействии на него постоянных отрицательных температур и растворов солей .
6.4. Исследование деформаций пропитанного мелкозернистого бетона при воздействии
низких отрицательных температур
7. ОПЫТНОПРОМЫШЛЕННОЕ ВНЕДРЕНИЕ И ТЕХНИКОЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРИМЕНЕНИЯ ПРОПИТАННЫХ МЕЛКОЗЕРНИСТЫХ БЕТОНОВ
7.1. Разработка технологии пропитки тротуарных
плит и бортовых камней
7.2. Расчт экономической эффективности применения тротуарных плит из мелкозернистого бетона, пропитанных жидким стеклом, в
условиях Крайнего Севера .
ОСНОВНЫЕ РЕЗУЛЬТАТЫ И ВЫВОДЫ .
СПИСОК ЛИТЕРАТУРЫ


Влияние вязкости жидкости на усиление морозной деструкции в растворах солей несомненно, однако считать е главным фактором разрушения бетона, повидимому, нельзя, так как с этой точки зрения невозможно объяснить, почему замораживание в растворах солей образцов цементного бетона вызывает снижение морозостойкости, а в кирпиче этого не отмечается. В работе разрушение бетона в контакте с засоленным льдом объясняется развитием давления криогенного осмоса в поровом пространстве бетона изза переноса молекул растворнного вещества из среды с большей его концентрацией в поровую жидкость с меньшей концентрацией соли без полупроницаемой перегородки. Как отмечает А. М.Невиль , наибольшее разрушающее воздействие наблюдается при относительно низкой концентрации солей в бетоне . Причм, степень разрушения изменяется в зависимости от условий, в которых действует соль. Как отмечает автор, наибольшее разрушение на поверхности бетона наблюдается при переменном замораживании и оттаивании раствора соли. Наибольшая агрессивность невысоких концентраций растворов
электролитов отмечена также в работе 7 М. С.Садыкова и АМПодвального. Этот эффект авторы объясняют кинетическими особенностями процессов, протекающих в порах и капиллярах замораживаемого бетона. При замерзании растворов процентной концентрации происходит достаточно интенсивное льдообразование, которое приводит к высоким гидравлическим давлениям в системе. В то же время рассасывание давления затруднено вследствие высокой вязкости незамрзшей части поровой жидкости. Аналитический обзор работ показывает, что все гипотезы морозного разрушения бетона как в воде, так и в растворах солей, приводят к общему выводу, что решающим фактором морозостойкости является характер капиллярнопористой структуры бетона. Для увеличения морозостойкости бетона и его стойкости при совместном действии солей и мороза необходимо увеличить плотность бетона, тоесть уменьшить объм открытых капиллярных пор. В работах Г. И.Горчакова ,, В. М.Москвина ,3, Ф. М. Иванова и других авторов отмечается, что пористость бетона может быть уменьшена за счт правильного подбора состава бетона, совершенствования технологии его производства, использования добавок и другими примами. В последнее время для увеличения плотности бетона вс чаще используется пропитка его различными композициями. В настоящее время особое внимание уделяют вопросам совершенствования составов и технологии приготовления бетонов на гидравлических вяжущих. Одной из таких задач является получение бетонов с плотной структурой. Уменьшение пористости бетона существенно повышает механическую прочность, стойкость при агрессивном
воздействии среды, морозостойкость. Бетоны с пониженной пористостью могут быть получены различными способами. Одним из способов является пропитка бетона различными композициями, способными отверждаться при определнных условиях непосредственно в поровом пространстве бетона. Проблеме улучшения свойств бетона путм их пропитки посвящены работы Ю. М.Баженова, А. Н.Волгушева, Б. В.Гусева, И. К.Касимова, Г. В.Марчюкайтиса, Н,А. Мощанского, Ю. И.Орловского, В. В.Патуроева, С. Н.Попченко, Н. С.Покровского, Н. А.Смирнова, Г. В.Топильского, Г. А.Туркестанова, Д. А.Угинчуса, Ю. В.Чеховского и др. В результате исследований было предложено использовать для пропитки бетона ряд пропиточных композиций. Пропитка бетонов битумом ,,,0,4 позволяет заполнить крупные капиллярные поры и дефекты бетона, что приводит к значительному увеличению водонепроницаемости, морозостойкости, коррозионной стойкости такого бетона. Прочностные характеристики после пропитки бетона битумом практически не увеличиваются ,. Однако введение в состав бетонной смеси некоторых поверхностноактивных веществ позволяет увеличить прочность пропитанного битумом бетона на . Известны также работы по пропитке бетонов петролатумом, каменноугольным пеком, лакомэтинолем ,4, полиэфирной смолой и фуриловым спиртом 4. Пропитка бетона этими композициями позволяет кроме увеличения долговечности улучшить его физикомеханические свойства. Так пропитка лакомэгинолем или фуриловым спиртом позволяет увеличить прочность бетона при сжатии на сопротивление ударным воздействиям на 4. В последнее время в нашей стране и за рубежом значительное развитие получила пропитка порового пространства бетона различными полимерами и мономерами.
