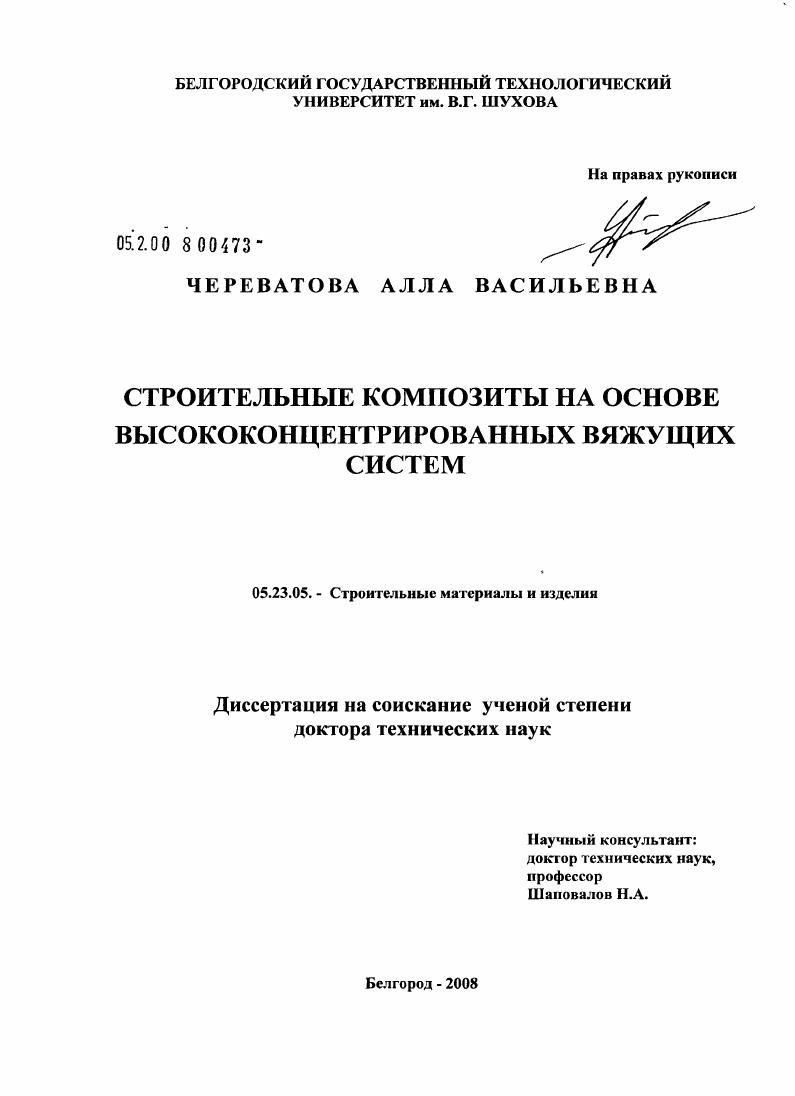

Строительные композиты на основе высококонцентрированных вяжущих систем

• Автор: Череватова, Алла Васильевна
• Шифр специальности: 05.23.05
• Научная степень: Докторская
• Год защиты: 2008
• Место защиты: Белгород
• Количество страниц: 447 с. : ил.

Содержание каолина,

Т1 1

Содержание 8Ю2,

Содержание каолина, Г

0

Содержание 8Ю2,

Рис.2. Свойства смешанных суспензий в системе каолин кварцевое стекло а зависимость дР для исходных суспензий и их смесей б зависимость д при Р ЗОПа 1 и 2 от соотношения компонентов. в зависимость П0Тл 1 экспериментальные 2 расчетные данные и усадки при сушке 3 от соотношения компонентов.
детельствует о гетерокоагуляции системы. В случае же, когда исходные системы достаточно концентрированы и обладают аномалиями вязкости, то поведение смешанных систем, как правило тоже характеризуется как аномальное. При этом в определенном интервале соотношения компонентов аномалии могут быть выражены как более, так и менее сильно, чем в исходных индивидуальных системах .
Поведение суспензий в системе Б Юг каолин показана на рис. 2. Исходная незначительная дилатансия суспензии БЮг кривая 1 при введении в не 4,9 каолина значительно усиливается. Для кривой 4 отмечается тиксотроино дилатантный характер течения. Имеются также такие области соотношения компонентов, в которых аномалии вязкости выражены гораздо более слабее, чем в исходных суспензиях кривая 6, что обусловлено видимо гстеростабилизацией. Из данных рис. 2 б, в, следует, что в области содержания 5 каолина наблюдается экстремум вязкости, сопровождающийся непропорциональным ростом пористости отливки и се усадки при сушке. Описанную аномалию вязкости можно объяснить тем, что в суспензии кварцевого стекла и каолина имеют противоположные показатели первая кислая, вторая щелочная и в процессе введения второго компонента каолина в них происходит гетерокоагуляция.
При некотором соотношении компонентов Су каолина 5 и кислотности смеси 7 наблюдается предел коагуляции, миновав который система снова становится более устойчивой.
Доказательством того, что причиной гстерокоагуляции в рассмотренном случае является исходных суспензий, служат данные, приведенные на
рис. 3. В случае бинарной системы приокский песок,
стабилизированный в щелочной среде, каолин участков гетерокоагуляции не наблюдается и, более того, при незначительном 5 содержании каолина наблюдается даже падение вязкости возможно потому, что в этой области составов достигается оптимальное для смеси значение 9,0.
Введение


В качестве разжижителя бетонных смесей на различных вяжущих цемент, известь, ангидрит предлагается нейтрализованный сополимер сульфированного стирола и метилстирола 5. Запатентовано применение солей полистиролсульфокислот 6, 7 и сополимеризатов стирола и его гомологов 8. Большая группа эффективных пластифицирующих добавок представляет интерес с точки зрения обширной сырьевой базы. Это различные основные и побочные продукты производства фенолов. В качестве пластификатора 9 и замедлителя сроков схватывания цемента 0 предлагается полимерфенол, обработанный монометилолмочевиной и формальдегидом. Более эффективными пластифицирующими добавками являются сульфированные фенолформальдегидные конденсаты . Весьма интересны предложения по химическому модифицированию фенолформальдегидных пластификаторов. По одному способу фенол пирокатехин, гидрохинон вводят в реакцию с перекисью водорода, а затем добавляют формалин и серную кислоту. Указывается, что такой продукт обладает более высоким пластифицирующим действием, чем лигносульфонаты или конденсированные нафталинсульфокислоты и что при его применении достигается более высокая прочность бетона. По другому способу полиоксифенильные соединения отход производства резорцина подвергаются сульфированию, а затем соконденсации с лигносульфонатами или ароматической сульфокислотой с формальдегидом 6. По эффективности такой продукт не уступает, как указывают авторы, нафталинформальдегидным СП. Получен суперпластификатор СБ3 на основе отходов производства резорцина путем конденсации отходов с формальдегидом 5, активность которого выше нафталинформальдегидных суперпластификаторов. Путем конденсации отходов резорцина с фурфуролом получен суперпластификатор СБ5, активность которого выше, чем суперпластификатора СБ3 6, 7. Авторами исследовано действие СБ5 при производстве бетонных изделий. Ранее была предпринята попытка получить пластифицированный цемент при совместном помоле портландцементного клинкера, гипса и СБ5. Другими словами, была предпринята попытка получения ВНВ 8. Показано, что с СБ5 можно в 1,2 раза интенсифицировать процесс измельчения, при нормальной густоте цементного теста повысить активность примерно на . Однако систематических исследований в этом направлении не проводилось. При введении в минеральные суспензии смеси электролитов, можно наблюдать явления синергизма или антагонизма. Эти явления имеют большое практическое значение, так как на производствах для регулирования реотехнологических свойств в минеральные суспензии вводят, как правило, несколько разжижающих добавок. Аддитивное действие электролитов. Добавки действуют как бы независимо друг от друга. Антагонизм электролитов. Добавки как бы противодействуют друг другу и для необходимого разжижения их нужно добавить больше, чем это требуется по правилу аддитивности. Синергизм электролитов. Добавки как бы способствуют друг другу и для разжижения их требуется меньше, чем это необходимо по правилу аддитивности. Ранее 9 было рассмотрено явление синергизма при введении комплексных добавок, состоящих из органических компонентов, в минеральные суспензии. При изучении процессов адсорбции комплексной добавки, состоящей из СБ3 и С3 на меле, было замечено, что экспериментальная величина Гиаг меньше величины, рассчитанной по правилу аддитивности. Это свидетельствует о том, что при адсорбции молекул с различными по природе гидрофильными группами необходимо учитывать взаимодействие адсорбатадсорбат или так называемое аттракционное взаимодействие. А аттракционная постоянная. Также было замечено, что при адсорбции комплексной добавки константа А смещается в отрицательную область, что свидетельствует об увеличении взаимодействия адсорбатадсорбат и приводит к уменьшению ГЛгах. Для индивидуальных добавок значение А незначительно отличается от нуля, в то время как для комплексной добавки А уменьшается до . Возрастание отрицательного взаимодействия в этом случае авторы объясняют как усилением электростатического взаимодействия, так и пространственными затруднениями при совместной адсорбции СБ3 и С3.
