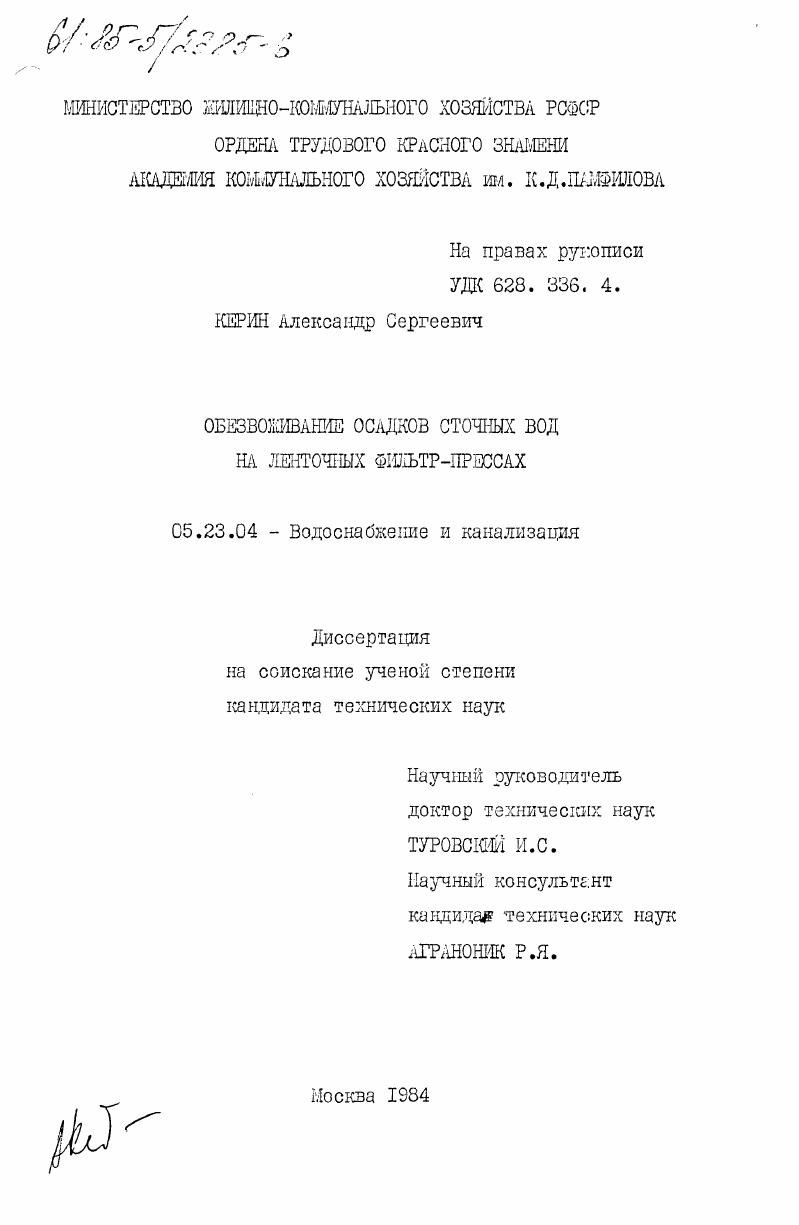

Обезвоживание осадков сточных вод на ленточных фильтр-прессах

• Автор: Керин, Александр Сергеевич
• Шифр специальности: 05.23.04
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 192 c. : ил

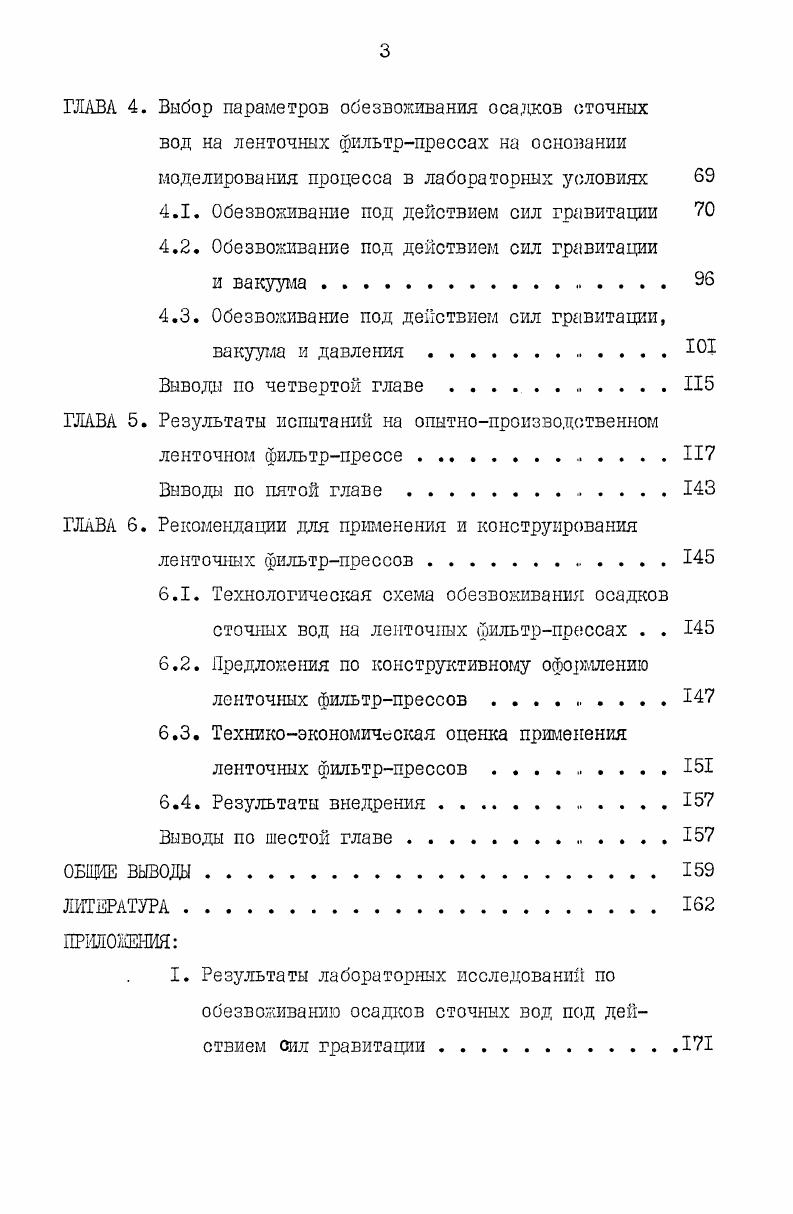

ГЛАВА 4. Выбор параметров обезвоживания осадков сточных вод на ленточных фильтрпрессах на основании моделирования процесса в лабораторных условиях

4.1. Обезвоживание под действием сил гравитации

4.2. Обезвоживание под действием сил гравитации

и вакуума.

4.3. Обезвоживание под действием сил гравитации, вакуума и давления

Выводы по четвертой главе

ГЛАВА 5. Результаты испытаний на опытнопроизводственном

ленточном фильтрпрессе

Выводы по пятой главе .

ГЛАВА 6. Рекомендации для применения и конструирования

ленточных фильтрпрессов

6.1. Технологическая схема обезвоживания осадков сточных вод на ленточных фильтрпрессах . .
6.2. Предложения по конструктивному оформлению ленточных фильтрпрессов
6.3. Техникоэкономическая оценка применения ленточных фильтрпрессов .
6.4. Результаты внедрения
Выводы по шестой главе
ОБЩИЕ ВЫВОДЫ
ЛИТЕРАТУРА


Полиэлектролит обычно подается в трубопровод с осадком непосредственно перед смесителем, причем введение полиэлектролита может осуществляться одновременно и нескольких точках. Так, при обезвоживании осадков на горизонтальном ленточном фильтрпрессе фирмы БгауоСогр. Процесс смешивания полиэлектролита с осадком в смесителе происходит при работе на разных типах ленточных фильтрпрессов примерно в аналогичных условиях. Меняющимся параметром является скорость перемешивания, которая может регулироваться от до 0 обмин. Положительные результаты при обезвоживании осадков сточных вод могут быть достигнуты путем добавления присадочных материалов, например, древесной муки, асбеста, золы , , . I.2. Наиболее распространенной конструкцией являемся горизонтальный ленточный фильтрпресс 8, , , ,. ЮО. На рис. I.I представлена схема горизонтального ленточного фильтрпресса фирмы Япония, нашедшего в настоящее время широкое применение для обезвоживания осадков сточных вод . Процесс обезвоживания ведется через две фильтровальные ленты 4,5, которые изготовляются из полиэфирного волокна,под действием гравитации и давления. Исходный осадок I и раствор полиэлектролита 2 подаются в смесительный барабан 3, откуда сфлокулированный осадок поступает на фильтровальную ленту 4, где подвергается обезвоживанию под действием сил гравитации. Слой осадка разравнивается по ленте с помощью ролика II. В дальнейшем осадок подвергается обезвоживанию под действием постепенно увеличивающегося давления, создаваемого второй фильтровальной лентой 5 и двумя отжимными роликами б. Величина давления продолжает нарастать при дальнейшем прохождении фильтровальных лент по дренажному барабану большого диаметра 7. Окончательный отжим осадка происходит с помощью системы отжимных роликов 8, при прохождении которых осадок подвергается эффекту сдвига, при котором положение фильтровальных лент в процессе их движения по отношению к отжимным роликам постоянно меняется. Лента, занимающая верхнее положение по отношению к ролику,при переходе на очередной ролик занимает нижнее положение и, наоборот, нижняя лента переходит в верхнее положение. В результате этого происходит сдвиг слоя осад
Рис. Горизонтальный ленточный фильтрпресс Киьоа, п Япония. II разравнивающий ролик обезвоженный осадок сборник фильтрата. I зона гравитации II первая вона давления Ш вторая зона давления У третья зона давления. Обезвоженный осадок удаляется с фильтровальных лент с помощью ножей 9. Промывка лент осуществляется специальными промывочными устройствами , , . Горизонтальные ленточные фильтрпрессы изготовляются многими зарубежными фирмами. Австрийской фирмой i изготовляются четыре модели ленточных фильтрпрессов с обезвоживанием осадка под действием сил гравитации и давления . ФИНЛЯНДИЯ Хв Фирмой ii ii ЯПОНИЯ ПО лицензии австрийской фирглы i изготовляется шесть типоразмеров ленточного фильтрпресса более усовершенствованной конструкции, отличающейся более конструктивно развитой зоной давления. Конструктивные характеристики ленточных фильтрпрессов представлены в таблице 1,1 . Два типа ленточных фильтрпрессов и изготовляется фирмой Франция. Конструкция ленточного фильтрпресса представлена на рис, 1. Ленточные фильтрпрессы такого типа монтируют на платформах грузовых автомобилей и используют как передвижные установки. Эти ленточные фильтрпрессы используются также стационарно . На рис. ФРГ фирмой Vii v ВНР, на котором процесс обезвоживания осадка происходит под действием трех зон обезвоживания гравитации, вакуума и давления , . I I0
С0 3
ЗССО 4
3
4
2
I6I
1
2
2

3
2
2
уста
т
2,
7. Установленная мощность,
. Продолжение таблицы I. I
3
2
3
1
2
3
1
I3
1
1
2
2
1
4,
5. Продолжение таблицы I. В 2. В Р2. Рио. Еильтровальная лента й 2 система промывки фильтровальных лент. Рис. Горизонтальный ленточный фильтрпресс ое. РМ ФРГВНР. Ш 6 фильтровальная лента ЖЗ 7 фильтрующий барабан 8 прижимные ролики первого этапа обезвоживания под давлением 9 прижимные ролики второго этапа обезвоживания под давлением приемный резервуар фильтрата и промывной воды.
