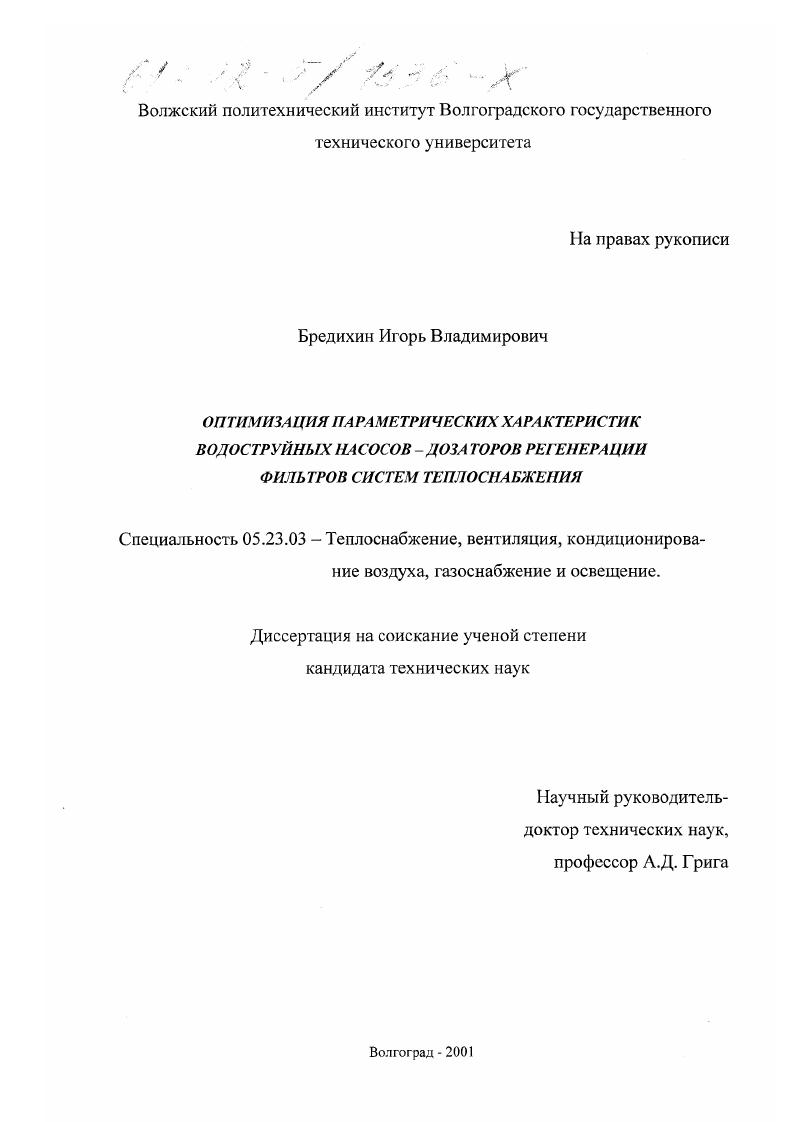

Оптимизация параметрических характеристик водоструйных насосов-дозаторов регенерации фильтров систем теплоснабжения

Оптимизация параметрических характеристик водоструйных насосов-дозаторов регенерации фильтров систем теплоснабжения

Автор: Бредихин, Игорь Владимирович

Шифр специальности: 05.23.03

Научная степень: Кандидатская

Год защиты: 2001

Место защиты: Волгоград

Количество страниц: 176 с. ил

Артикул: 2282034

Автор: Бредихин, Игорь Владимирович

Стоимость: 250 руб.

ВВЕДЕНИЕ
Глава I
1.
1.2.1 1.2.1.
1.
1.3.1.
1.
1.7.

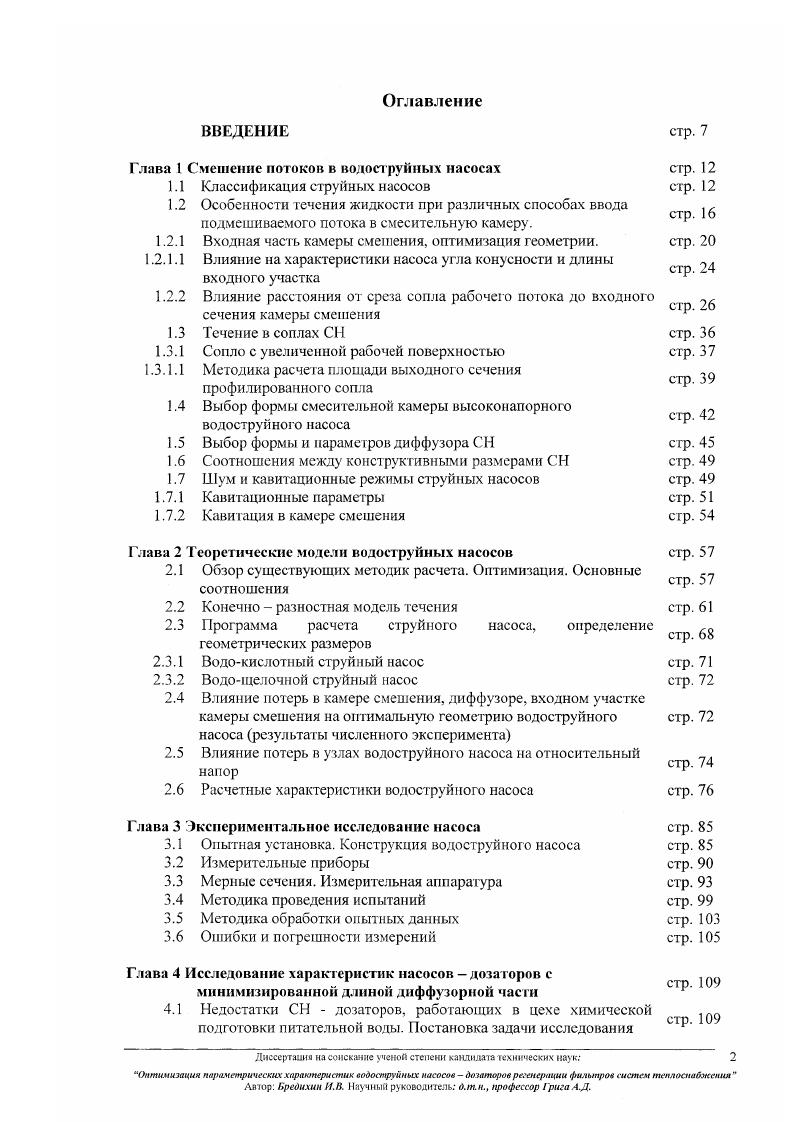

Смешение потоков в водоструйных насосах
Классификация струйных насосов

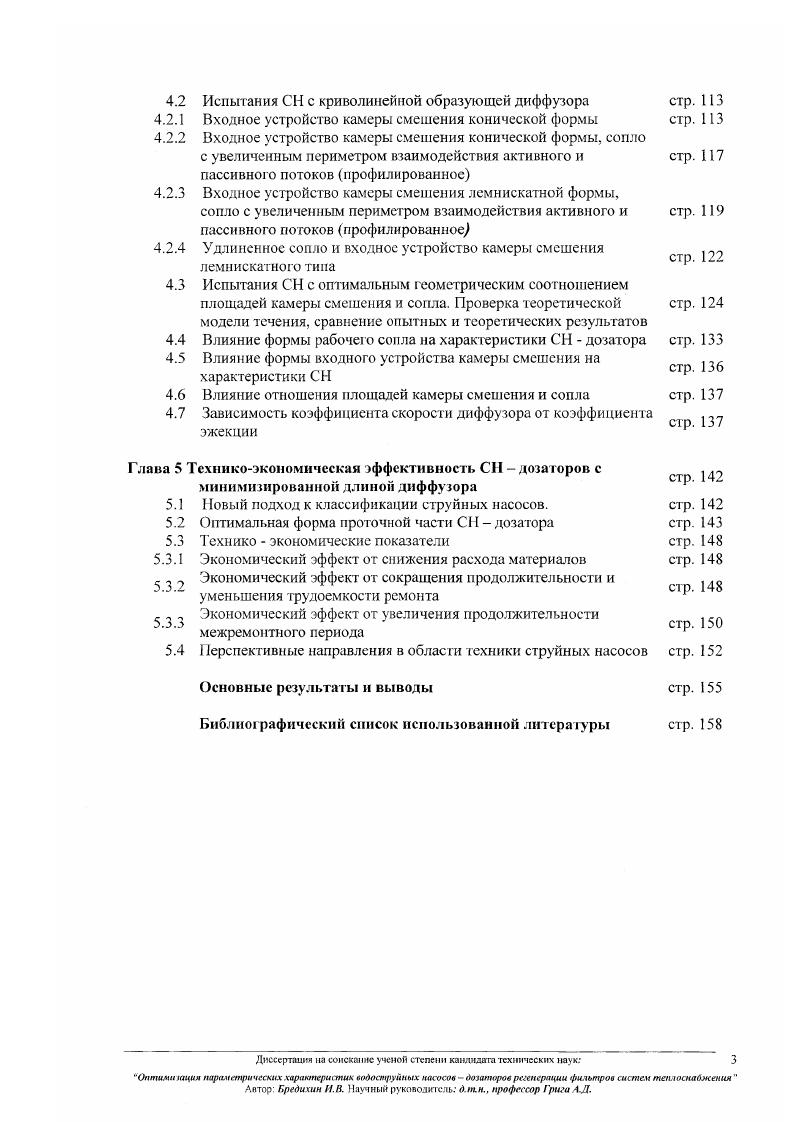

Особенности течения жидкости при различных способах ввода подмешиваемого потока в смесительную камеру.
Входная часть камеры смешения, оптимизация геометрии. Влияние на характеристики насоса угла конусности и длины входного участка
Влияние расстояния от среза сопла рабочего потока до входного ссчеиия камеры смешения Течение в соплах СМ
Сопло с увеличенной рабочей поверхностью Методика расчета площади выходного сечения профилированного сопла
Выбор формы смесительной камеры высоконапорпого
водоструйного насоса
Выбор формы и параметров диффузора СН
Соотношения между конструктивными размерами СН
Шум и кавитационные режимы струйных насосов
Кавитационные параметры
Кавитация в камере смешения
Глава 2 Теоретические модели водоструйных насосов
2.1 Обзор существующих методик расчета. Оптимизация. Основные соотношения
Конечно разностная модель течения
Программа расчета струйного насоса, определение геометрических размеров Водокислотный струйный насос Водощелочной струйный насос
Влияние потерь в камере смешения, диффузоре, входном участке камеры смешения на оптимальную геометрию водоструйного насоса результаты численного эксперимента
Влияние потерь в узлах водоструйного насоса на относительный напор
Расчетные характеристики водост руйного насоса
2.
2.3.
2.
Глава 3 Экспериментальное исследование насоса
3.1 Опытная установка. Конструкция водоструйного насоса
3.2 Измерительные приборы
3.3 Мерные сечения. Измерительная аппаратура
3.4 Методика проведения испытаний
3.5 Методика обработки опытных данных
3.6 Ошибки и погрешности измерений
Глава 4 Исследование характеристик насосов дозаторов с минимизированной длиной диффузорнон часш
4.1 Недостатки СН дозаторов, работающих в цехе химической подготовки питательной воды. Постановка задачи исследования
сгр. стр. стр. сгр.
стр. стр.
стр.
стр. стр. стр. стр. стр.
сгр.
стр.
стр. стр.
стр. стр.
стр. сгр. стр. стр. стр. стр. 3 стр.
стр. 9 сгр.
Диссертация на соискание ученой степени кандидата технических наук
Оптимизация параметрических характеристик водоструйных насосов до заторов регенерации фихыпрое систем теплоснабжения
Автор Бредихин И.В. Научный руководитель д.т.н., профессор Грига Л.Д.
4.2 Испытания СИ с криволинейной образующей диффузора стр.
4.2.1 Входное устройство камеры смешения конической формы стр.
4.2.2 Входное устройство камеры смешения конической формы, сопло
с увеличенным периметром взаимодействия активного и стр.
пассивного потоков профилированное
4.2.3 Входное устройство камеры смешения лемнискатной формы,
сопло с увеличенным периметром взаимодействия активного и стр.
пассивного потоков профилированное,
4.2.4 Удлиненное сопло и входное устройство камеры смешения
лемнискатного типа ст
4.3 Испытания СН с оптимальным геометрическим соотношением
площадей камеры смешения и сопла. Проверка теоретической стр.
модели течения, сравнение опытных и теоретических результатов
4.4 Влияние формы рабочего сопла на характеристики СН дозатора стр.
4.5 Влияние формы входного устройства камеры смешения на .
ШСТр I
4.6 Влияние отношения площадей камеры смешения и сопла стр.
4.7 Зависимость коэффициента скорости диффузора от коэффициента
эжекции С1
Глава 5 Техникоэкономическая эффективность СН дозаторов с ,п
у I I СТТ 1 м
минимизированной длиной диффузора
5.1 Новый подход к классификации струйных насосов. стр.
5.2 Оптимальная форма проточной части СН дозатора стр.
5.3 Технико экономические показатели стр.
5.3.1 Экономический эффект от снижения расхода материалов стр.
2 9 Экономический эффект ОТ сокращения Продолжительности И с
уменьшения трудоемкости ремонта С
2 3 Экономический эффект ОТ увеличения продолжительности ст
межремонтного периода СТ
5.4 Перспективные направления в области техники струйных насосов стр.
Основные результат и выводы стр.
Ьибло рафический список использованной литературы стр.
Диссертация на соискание ученой степени кандидата технических наук
Оптимизация параметрических характеристик подо струйных насосов дозаторов регенерации фильтров систем теплоснабжении
Автор Бредихин I.И. Научный руководитель. д.зпн профессор Грига Л.Д.
Основные условные обозначении
СН струйный насос
диаметр выходного сечения сопла
с диаметр свободной струи на входе в камеру смешения
сз, ск, бо, д2 диаметр камеры смешения
а геометрический параметр С с центральным соплом,
сц диаметр трубопровода пассивного потока
1С диаметр трубопровода на выходе из струйного насоса СН
Г2 площадь инжектируемого потока на входе в камеру смешения
площадь выходного сечения сопла
Г3 площадь на выходе из камеры смешения
Оц средний массовый расход пассивного потока
расход рабочей среды, кгс
Н напор, м
Пн пнапор, соответствующий давлению насыщенных паров жидкос ти
Н полезный напор СН
р рабочий напор СН
Нс напор на выходе из СН, м й безразмерный напор СН
К безразмерный геометрический параметр СН, равный отношению площадей кольцевого входа пассивною потока и центрального сопла, Кс1,2а,
1к 1кс длина камеры смешения СН
1С расстояние от среза сопла до входного сечения камеры смешения
1СТ длина свободной струи
ш геометрический параметр гидроструйного аппарата, т ГзСрч
мощность рдавление
р безразмерное давление ра1 атмосферное давление
Диссертация на соискание ученой степени кандидата технических наук
Оппиши ищия параметрических характеристик водоструйных насосов дозаторов регенерации фильтров систем теплоснабжения Автор Гредихин И.В. Научный руководитель д.тн., профессор Грига АЛ.
рк давление, при котором в жидкости возникает кавитация р давление низконапорной пассивной среды СН
Р.п. давление насыщенных паров жидкости рс давление смеси сред на выходе из СН рр давление рабочей активной жидкости на входе в СН рР давление рабочей жидкости на выходе из сопла СН
0 объемный расход подача СН
р объемный расход подача рабочей среды через сопло СН
Ос суммарный рабочий расход подача перекачиваемой и рабочей сред на выходе из С
Я относительный расход СН, я Он 0Р
Яс число Рейнольдса
8 площадь
8з, соответственно, площади поперечного сечения па выходе из камеры смешения и выходного сечения рабочего сопла СН и коэффициент инжекции иСн0Р
ик коэффициент инжекции СН, при котором возникает кавитация
V объем
р1 скорость рабочего потока на выходе из сопла
ун2 скорость инжектируемого потока во входном сечении камеры смешения
у3 скорость на выходе из камеры смешения
ау отношение средних скоростей пассивного и активного потоков жидкости на входе в камеру смешения СН
АЬ промежуток времени
а. р углы диффузора СН, 3чх
4 коэффициент местного гидравлического сопротивления
4д коэффициент потерь диффузора
4с коэффициент потерь сопла
Диссертация на соискание ученой степени кандидата технических наук
Оптимизация параметрических характеристик водоструйных насосов дозаторов регенераиии фильтров систем теплоснабжения Автор Бредихин II. В. Научный руководитель д.т.п., профессор Грига АД.
вх, коэффициенты потерь входного участка камеры смешения
кс коэффициент потерь камеры смешения ц коэффициен т полезного дейс твия
X число кавитации ц коэффициент расхода сопла
V кинематический коэффициент вязкости жидкости р плотность а коэффициент кавитации
акр критический безразмерный перепад напора па входе пассивного потока в камеру смешения СИ, при котором возникает кавитация
Фь Ф2, Фз ф4 соответственно, коэффициенты скорости рабочего сопла, камеры смешения, диффузора и входа в камеру смешения СИ.
Диссертация на соискание ученой степени кандидат технических паук
Оптимтатя параметрических характеристик оЛоопруйпых наст ов дозаторов регенерации филыирое систем теплоснабжения
Автор Ьредихин И.В. Научи иЛ руководитель Лтн., профессор Грига АД.
ВВЕДЕНИЕ


В пятой главе предложена новая классификация СИ, даны рекомендации по построению проточной части СП дозаторов, проведено сравнение техникоэкономических параметров насосов обычной конструкции и насосов с минимизированной длиной диффузора. Автор Бредихин II. В. Научный руководитель д. Многообразие конструкций и условий применения струйных насосов для различных веществ послужило причиной создания различных терминов для их названия, определяющих часто одно и то же содержание. Насос это гидромашина, в которой подводимая к ней внешняя энергия преобразуется в механическую энергию капельной жидкости . В литературе встречается несколько классификаций СН и применяется различная терминология для их названия 1, 5, 6, , , . Все насосы разделяют на динамические и объемные ГОСТ 8. В основу такой классификации положен механизм передачи внешней энергии к перекачиваемой жидкости. В динамических насосах энергия передается за счет действия массовых инерционных сил или сил жидкостного трения. К динамическим насосам относят лопастные насосы осевые, центробежные и гидроструйные насосы, где энергия от одного потока жидкости к другому передается силами жидкостного трения, действующими на поверхности рабочей струи . Г. Н. Абрамович, различая С по виду вещества, участвующего в работе, разделил их на два класса эжекционные и инжекционные аппараты, не детализируя и не классифицируя их в соответствующие группы. В некоторых СН в процессе смешивания рабочего потока с всасываемым, наряду с гидродинамическим процессом, происходит и термический процесс. В результате этого рабочая жидкость передает всасываемой среде свой запас не только механической, но и тепловой энергии. Н. А. Ржаницын все СН классифицирует но двум признакам наличия термодинамических процессов и вида вещества, участвующего в работе аппарата. Оптимюаиия параметрических характеристик водоструйных насосов дозаторов регенерации фи льтров систем теплоснабжения Автор Бредихин И. И. Научный руководитель о. Грига АД. Второй с изотермическим процессом струйные насосы с однородными веществами струйные насосы с разнородными веществами. При участии в процессе разнородных потоков рекомендуется называть насосы по названию вещества рабочего потока и указывать назначение насоса. П. С. Ярин струйные аппараты классифицирует в зависимости от характера выполняемой ими работы всасывание или нагнетание и вида вещества рабочего потока вода, воздух, газ и т. Л. Д. Берман различает эти аппараты по роду смешения рабочей и всасываемой жидкостей, т. СН классифицируются по взаимному расположению этих потоков в насосе, считая первый род смешения при параллельном их расположении второй род смешения, когда всасываемый поток поступает перпендикулярно к рабочему. II. А. Свидерский классифицирует СН в три группы, основным признаком которых является наличие или отсутствие термодинамического процесса. П. II. Ь. Э. Опти. Автор Бредихин И. В. Научный руководитель д. Грига ЛД. СН, когда термические процессы отсутствуют или когда разница в температуре участвующих в процессе веществ незначительна. Каждая из этих двух основных групп представлена подгруппами, характеризующими вещество рабочего потока. Г. А. Классификация Ь. Э. Фридмана считается наиболее полной, но исследуемый водоструйный кислотный эжектор выпадает из пес вследствие того, что при смешении воды и кислоты идет выделение тепла, но, с другой стороны, изза малого коэффициента инжекции тепловыми процессами можно пренебречь. СН относят к насосу центрального типа, если центральная струя имеет большую скорость, чем наружная струя пассивного потока обычная схема. СН кольцевого типа, если большую скорость имеет наружная рабочая кольцевая струя, а пассивный поток поступает по оси аппарата , , , , , . На рисунке 1. СН. Для создания эффективно работающего водоструйного кислотного насоса требуется большой объем теоретических и экспериментальных исследований. Автор Бредихин II. В. Научный руководитель, д. Грига А. Абрамович Г. Ржаницыи Н. Ьерман Л. Свидерский II. Ароне Г. Фридман В. Рисунок 1. Аатор. Бредихин И. В. Научный руководитель. Грига А.
