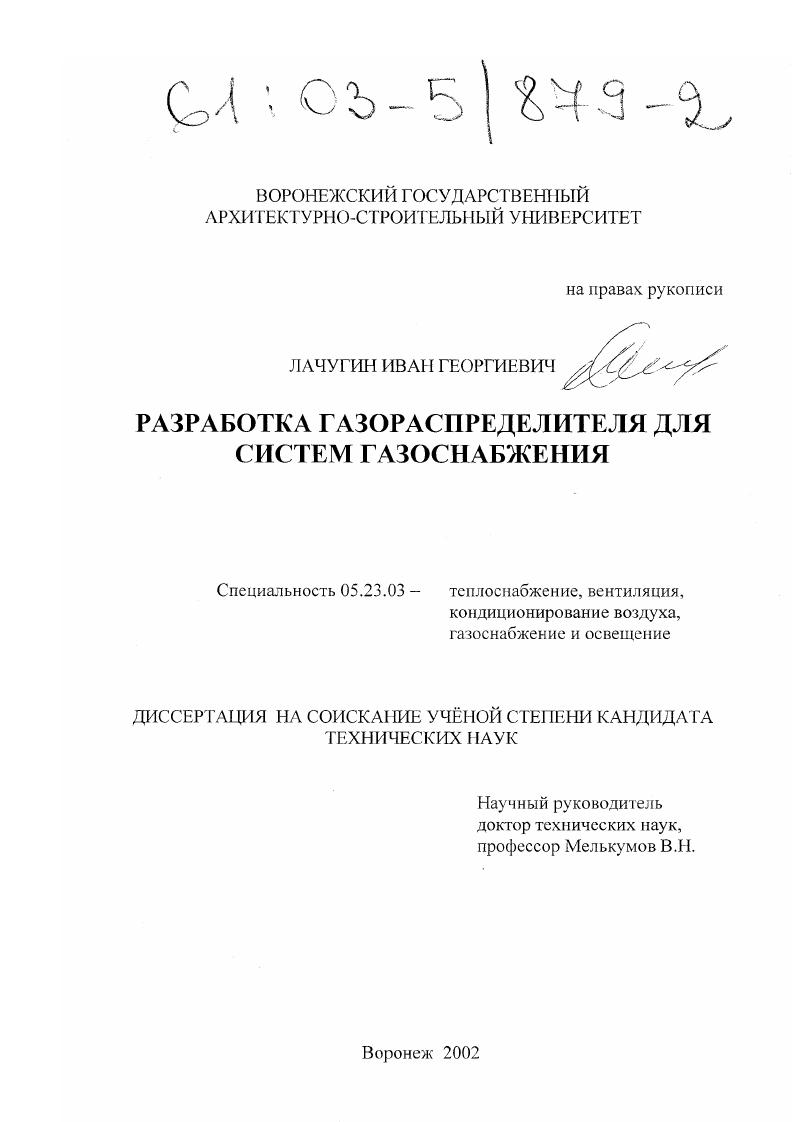

Разработка газораспределителя для систем газоснабжения

• Автор: Лачугин, Иван Георгиевич
• Шифр специальности: 05.23.03
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Воронеж
• Количество страниц: 130 с. : ил

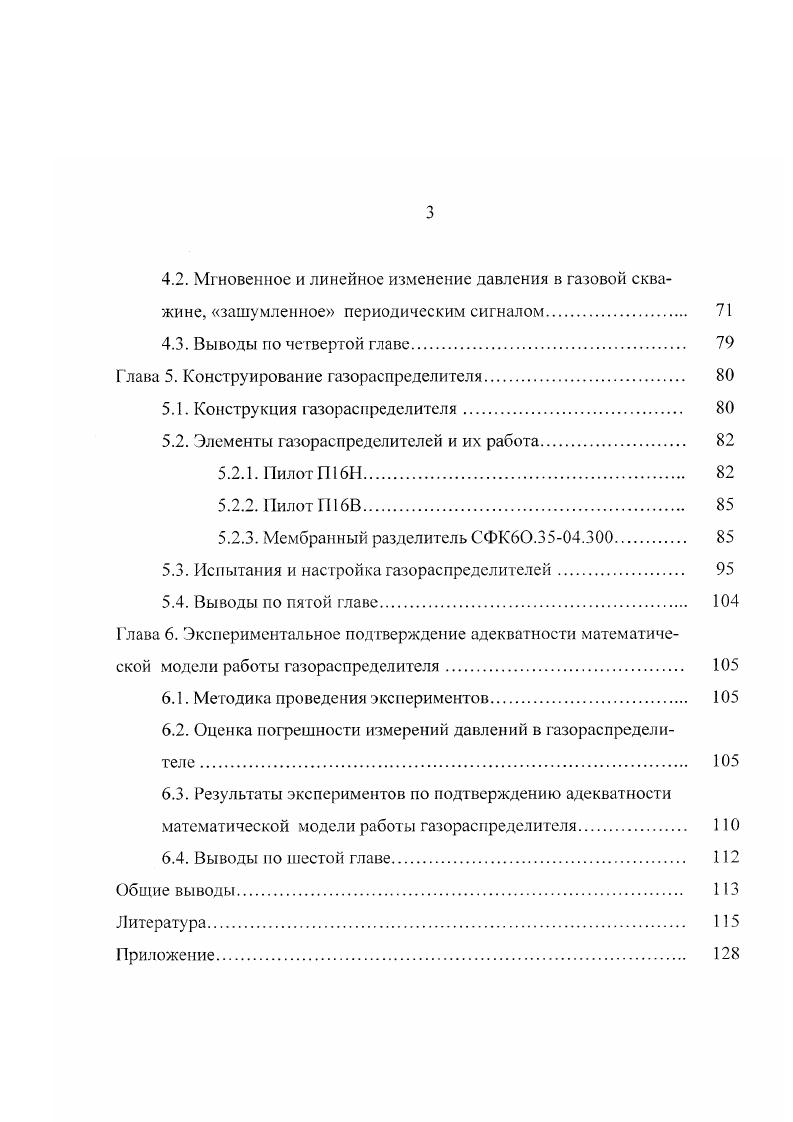

Содержание
Введение
Глава 1. Анализ основных конструкций и способов расчета параметров управляющих устройств для обеспечения безопасности, используемых в системах газоснабжения

1.1. Основные типы конструкций управляющих устройств

1.2. Существующие конструкции управляющих устройств

1.3. Возможности совершенствования существующих управляющих устройств

1.4. Математическое моделирование работы пневмогидравличе

ских устройств.

1.5. Выводы но первой главе и постановка задачи исследования

Глава 2. Математическая модель работы газораспределителя.

2.1. Расчетные зависимости математической модели работы газораспределителя.

2.2. Выводы по второй главе
Глава 3. Пакет прикладных программ для математического моделирования работы газорасп ределителя.
3.1. Состав и структура программного обеспечения.
3.2. Технология подготовки исходных данных для пакета прикладных программ.
3.3. Интерфейс пакета прикладных программ
3.4. Выводы по третьей главе.
Глава 4. Моделирование работы газораспределителя при различных законах изменения давления в газовой скважине
4.1. Мгновенное и линейное изменение давления в газовой скважине.
4.2. Мгновенное и линейное изменение давления в газовой скважине, зашумленное периодическим сигналом.
4.3. Выводы по четвертой главе
Глава 5. Конструирование газораспределителя.
5.1. Конструкция г азораспределителя
5.2. Элементы газораснредели гелей и их работа
5.2.1. Пилот ПН
5.2.2. Пилот ПВ
5.2.3. Мембранный разделитель СФК..0
5.3. Испытания и настройка газораспределителей
5.4. Выводы по пятой главе
Глава 6. Экспериментальное подтверждение адекватности математической модели работы газораспределителя.
6.1. Методика проведения экспериментов
6.2. Оценка погрешности измерений давлений в газораспредели
6.3. Результаты экспериментов по подтверждению адекватности
математической модели работы газораспределителя.
6.4. Выводы по шестой главе.
Общие выводы
Литература


В работах, опубликованных в соавторстве, лично соискателю принадлежит: в [, ] - разработка математической модели; в |, 1 - усовершенствование модели, способ ее численного расчета и разработка эскиза газораспределителя; в [] - разработка программы расчета модели; в [] -результаты конструирования и промышленной эксплуатации газораспределителя; в [] - использование газораспределителя в станции управления. Личный вклад автора составляет стр. Диссертация состоит из введения, шести глав, основных выводов и списка литературы. Диссертация изложена на 0 страницах машинописного текста и содержит список литературы из 4 наименований, рисунка, 7 фотографий, 2 таблицы и приложение. Глава 1. Управляющим устройством является элемент исполнительного механизма, преобразующий получаемую энергию в перестановочное усилие для передачи управляющему органу. По виду используемой энергии, создающей перестановочное усилие, управляющие устройства делятся на пневматические, гидравлические, электрические и комбинированные. Анализ перечисленных факторов применительно к производственным процессам газоснабжения показывает явную предпочтительность пневматических и гидравлических управляющих устройств. Это объясняется, в частности, их низкой стоимостью, невысокими эксплуатационными затратами, высокой надежностью и ремонтопригодностью [4, ]. Очень важным качеством является их пожаро- и взрывобезоиасность |4, ]. К достоинствам пневматических управляющих устройств следует отнести высокую экономичность пневматических линий передачи. Величины перестановочных усилий большей частью отвечают возможностям пневматических управляющих устройств. В пневматических и гидравлических управляющих устройствах перестановочное усилие создается за счет действия давления сжатого газа на мембрану, поршень или сильфон. Соответственно различаются мембранные, поршневые и сильфоиные управляющие устройства. Они могут быть пружинными и безпружинными. В пружинных устройствах давление сжатого газа подводится к одной рабочей полости; перестановочное усилие в одном направлении создастся силой давления сжатого газа, а в обратном направлении - силой упругости сжатой пружины, т. От этого недостатка свободны беспружинные управляющие устройства, в которых перес тановочное усилие в противоположных направлениях создается действием давления с обеих сторон мембраны или поршня; давление с одной стороны возрастает, а с другой уменьшается или же наоборот. Сильфонные управляющие устройства применяются весьма редко и лишь для создания небольших перестановочных усилий [, , 8]. Гидравлические управляющие устройствах наиболее распространены в виде поршневых механизмов, однако при небольших давлениях жидкости и небольшой длине хода могут применяться мембранные гидравлические управляющие устройства [4]. МПа, поэтому они могут развивать большие перестановочные усилия, сохраняя при этом относительно небольшие габариты и высокое быстродействие. Как правило, они не имеют возвратных пружин, т. Существуют также лопастные гидравлические управляющие устройства, в которых выходное звено совершает поворот вокруг своей оси примерно на 0—0°, однако применяются они в настоящее время весьма редко ввиду сложности изготовления и ремонта []. Электрические управляющие устройства по принципу действия подразделяются на электродвигательные и электромагнитные. Электромагнитные устройства обеспечивают лишь поступательное перемещение рабочего органа. Электромагнитные устройства имеют ограниченное применение, т. Электрические управляющие устройства могут выпускаться в нормальном и взрывобезопасном исполнении. При этом следует отметить, что взрывобезопасное исполнение значительно увеличивает габариты, вес и стоимость электрических устройств. Также следует учитывать сложность их обслуживания. Все перечисленное затрудняет использование электрических управляющих устройств в системах газоснабжения [7]. Существует значительное количество патентов на средства контроля давления газа, использующие различные принципы. Например, патенты [1, 2, 4, 1] поданы на пневматические и гидравлические системы контроля давления.
