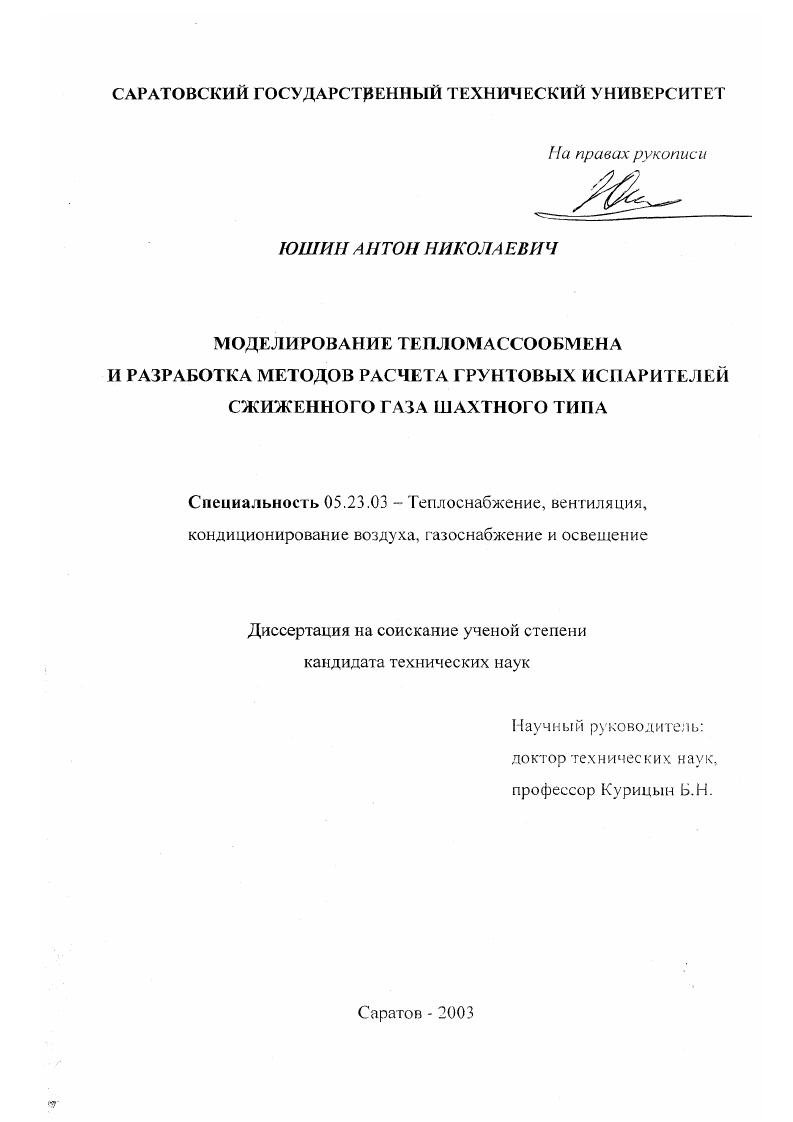

Моделирование тепломассообмена и разработка методов расчета грунтовых испарителей сжиженного газа шахтного типа

• Автор: Юшин, Антон Николаевич
• Шифр специальности: 05.23.03
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Саратов
• Количество страниц: 150 с. : ил

Содержание
ВВЕДЕНИЕ.

1. ВЫБОР НАПРАВЛЕНИЙ ИССЛЕДОВАНИЯ.

1.1 Обзор и анализ существующих конструкций испарителей сжиженного газа

1.2 Регазификация сжиженного газа в трубчатых грунтовых теплообменниках.

1.3 Состояние вопроса и анализ литературных источников по

теплообмену в системе грунт подземный трубопровод

2. ТЕПЛОВОЕ ВЗАИМОДЕЙСТВИЕ ИСПАРИТЕЛЕЙ СЖИЖЕННОГО ГАЗА ШАХТНОГО ТИПА С ПРОМЕРЗАЮЩИМ ГРУНТОМ.

2.1 Общие предпосылки к постановке задачи.

2.2 Пути упрощения задачи.

2.3 Постановка задачи теплового взаимодействия испарительной колонки сжиженного газа с промерзающим грунтом
2.4 Исходные предпосылки к решению задачи и анализ принятых допущений.
2.5 Разработка математической модели и алгоритма расчета теплообмена испарительной колонки сжиженного газа с промерзающим грунтом
2.6 Анализ численных результатов решения задачи.
3. ТЕПЛОПЕРЕДАЧА В ГРУНТОВЫХ ТЕПЛООБМЕННИКАХ СЖИЖЕННОГО ГАЗА ШАХТНОГО ТИПА.
3.1 Разработка приближенной математической модели теплообмена испарительной колонки сжиженного газа типа труба в трубе при отсутствии фазовых превращений грунтовой влаги
3.2 Анализ результатов решения задачи и оценка погрешности приближенной модели.
3.3 Тепловые режимы эксплуатации испарительных колонок сжиженного газа типа труба в трубе
3.4 Разработка математической модели и алгоритма расчета теплообмена испарительной колонки сжиженного газа с образной трубой.
3.5 Оптимизация конструктивных параметров испарительных колонок сжиженного газа с образной трубой.
3.6 Сравнительная эффективность конструкций грунтовых
теплообменников сжиженного газа шахтного типа
4. ПАРОПРОИЗВОДИТЕЛЬНОСТЬ ГРУНТОВЫХ ИСПАРИТЕЛЕЙ СЖИЖЕННОГО ГАЗА ШАХТНОГО ТИПА.
4.1 Разработка математической модели регазификации сжиженного газа в испарительных колонках типа труба в трубе.
4.2 Экспериментальные исследования тепловых режимов работы испарительной колонки сжиженного газа типа труба в трубе
4.2.1 Описание экспериментальной установки и методика проведения исследований.
4.2.2 Определение паропроизводительности грунтового испарителя .
4.2.3 Определение тсплофизических характеристик грунта
4.2.4 Сравнительный анализ теоретических и экспериментальных результатов и оценка погрешности математической модели
4.3 Методика расчета грунтовых испарителей сжиженного газа шахтного
Выводы.
5. ТЕХНИКО ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ ГРУНТОВЫХ ИСПАРИТЕЛЕЙ СЖИЖЕННОГО ГАЗА ШАХТНОГО ТИПА И ВНЕДРЕНИЕ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ
ОСНОВНЫЕ ВЫВОДЫ ЛИТЕРАТУРА Приложения
ПРИНЯТЫЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
3 интегральные приведенные затраты, р. К капитальные вложения, р. И эксплуатационные расходы, р.год сэ1э удельная стоимость электроэнергии у, г координаты, м п нормаль к изотермической поверхности или колво 8толщина снежного покрова, м градиус, м I длина участка колонки, м , Т7 поверхность, м2 Кобъем, м3 0 тепловой поток, Вт I температура, С 1гуестественное распределение температур в грунте, С Якоэффициент теплопроводности, ВтмК хстепень сухости сжиженного газа Срасход сжиженного газа, кгч степлоемкость, кДжкгК г теплота парообразования, кДжК ОС коэффициент теплоотдачи, Втм2 к и теплота фазового превращения замерзания влаги, кДжм3 т продолжительность, ч совесовая влажность грунта, , содержание пропана в смеси соответственно в весовых и мольных долях М молекулярные массы пропана, Нбутана и их смеси р плотность, кгм3 Р давление, Па 0р низшая теплотворная способность сжиженного газа, кДжкг А относительное расхождение теоретических и экспериментальных значений А среднеквадратичное расхождение результатов Бс критерий Стьюдента 5 почетность.
БУКВЕННЫЕ ИНДЕКСЫ
пр пропан б бутан н начало
к конец
ср среднее
гр грунт
м мерзлый т талый ж жидкость и изоляция
СУГ сжиженный углеводородный газ РУЕР резервуариая установка с естествен
п перегрев
ной регазификацией
ВВЕДЕНИЕ
АКТУАЛЬНОСТЬ


Ряд математических моделей стационарного теплообмена в грунтовых испарителях шахтного типа, комплексно учитывающих геометрические размеры и конфигурацию теплообменников, теплофизические характеристики грунта и температурные условия эксплуатации при отсутствии фазовых превращений грунтовой влаги. Математическая модель регазификации СУГ в грунтовых теплообменниках типа труба в трубе. Методика определения паропроизводительности групповых резервуарных установок СУГ, оборудованных грунтовыми теплообменниками шахтного типа. Алгоритмы и программы численного расчета конструктивных параметров испарительных колонок сжиженного газа и обоснования их оптимальных схемных решений. Результаты экспериментальных исследований тепловых режимов эксплуатации грунтового испарителя сжиженного газа шахтного типа. ПРАКТИЧЕСКАЯ ЦЕННОСТЬ. Разработанные теоретические и практические положения обеспечивают повышение эффективности и надежности снабжения потребителей сжиженным газом от групповых резервуарных установок с естественной регазификацией путем реализации и внедрения технологической схемы ре газификации СУГ в трубчатых грунтовых теплообменниках шахтного
типа математических моделей и программно алгоритмического обеспечения по расчету парогроизводительности испарительных колонок сжиженного газа, рекомендаций по выбору их оптимальных геометрических параметров и рациональной области использования. Результаты исследований используются в лекционном курсе Газоснабжение, читаемом на кафедре ТГС СГТУ, а также в курсовом и дипломном проектировании студентов. АПРОБАЦИЯ РАБОТЫ. СГТУ г. Российской научнотехнической конференции Энергосбережение в городском хозяйстве, энергетике, промышленности г. Строительство0 I г. Проблемы энерго и ресурсосбережения в промышленном и жилищнокоммунальном комплексах г. Саратовского государственного аграрного университета им. Н.И. Вавилова г. Воронежского государственного архитектурностроительного университета г. Воронеж, . Публикации. По теме диссертации опубликовано 9 работ ,,,,, общим объемом стр. ПЭВМ в проведение техникоэкономического анализа сравнительной эффективности рсзервуарных установок с шахтными грунтовыми теплообменниками в математическая постановка задачи, анализ и оценка принятых допущений в разработка методики эксперимента, обработка экспериментальных данных и проверка математических моделей на адекватность результатам натурных наблюдений в разработка математической модели теплообмена и программноалгоритмического обеспечения ее реализации на ПЭВМ в разработка математической модели для испарительной колонки сжиженного газа шахтного типа в условиях нестационарного теплообмена в разработка математической постановки задачи и проведение анализа и оценки принятых допущений. Личный вклад автора состаатяет стр. Обзор и анализ существующих конструкций испарителей сжиженного
