Анкерные сваи с раскрывающимся наконечником

• Автор: Терновый, Виталий Иванович
• Шифр специальности: 05.23.02
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Киев
• Количество страниц: 163 c. : ил

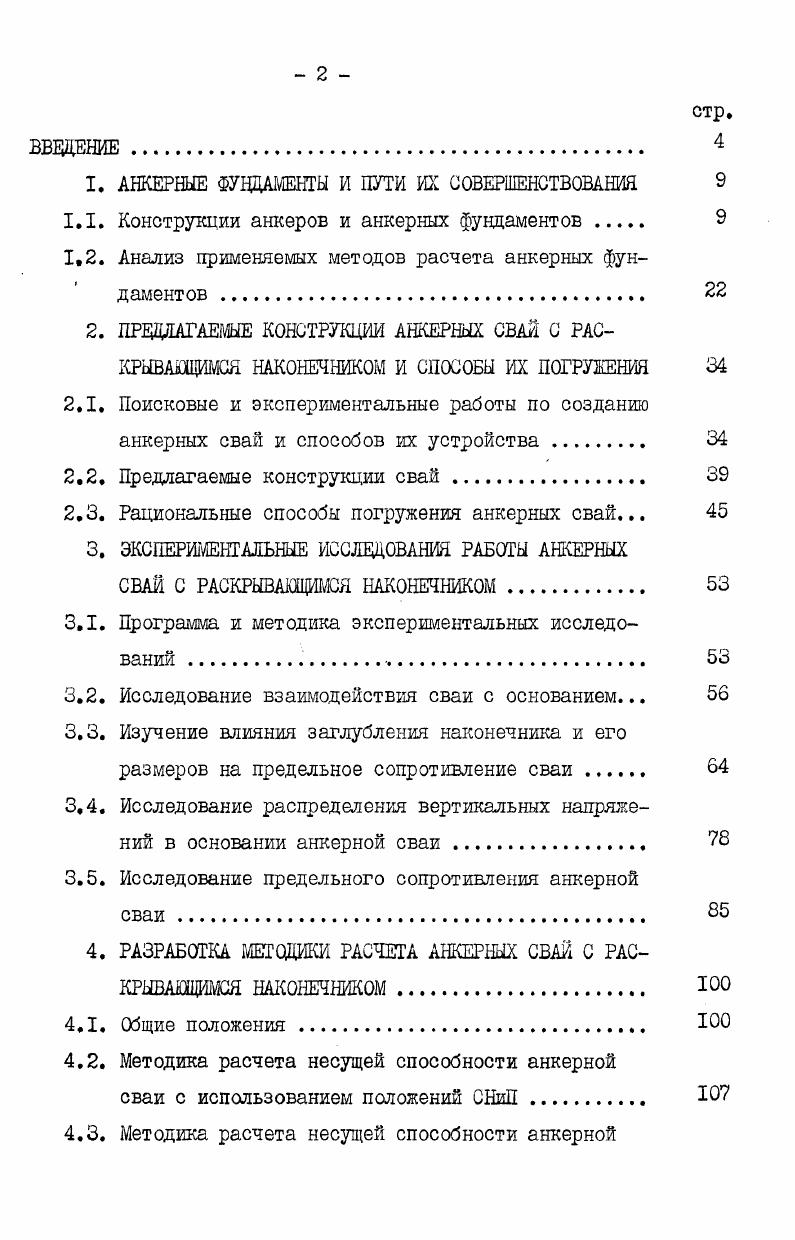

введение.

1. АНКЕРНЫЕ ФУНДАМЕНТЫ И ПУТИ ИХ СОВЕРШЕНСТВОВАНИЙ

1.1. Конструкции анкеров и анкерных фундаментов .

1.2. Анализ применяемых методов расчета анкерных фундаментов

2. ПРЕДЛАГАЕМЫЕ КОНСТРУКЦИИ АНКЕРНЫХ СВАЙ С РАСКРЫВАЮЩИМСЯ НАКОНЕЧНИКОМ И СПОСОБЫ ИХ ПОГРУЖЕНИЯ
2.1. Поисковые и экспериментальные работы по созданию анкерных свай и способов их устройства

2.2. Предлагаемые конструкции свай .

2.3. Рациональные способы погружения анкерных свай.

3. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ РАБОТЫ АНКЕРНЫХ

СВАЙ С РАСКРЫВАЮЩИМСЯ НАКОНЕЧНИКОМ.

3.1. Программа и методика экспериментальных исследований .

3.2. Исследование взаимодействия сваи с основанием.
3.3. Изучение влияния заглубления наконечника и его размеров на предельное сопротивление сваи .
3.4. Исследование распределения вертикальных напряжений в основании анкерной сваи
3.5. Исследование предельного сопротивления анкерной
4. РАЗРАБОТКА МЕТОДИКИ РАСЧЕТА АНКЕРНЫХ СВАЙ С РАСКРЫВАЮЩИМСЯ НАКОНЕЧНИКОМ.
4.1. Общие положения ЮО
4.2. Методика расчета несущей способности анкерной
сваи с использованием положений СНиП. Ю

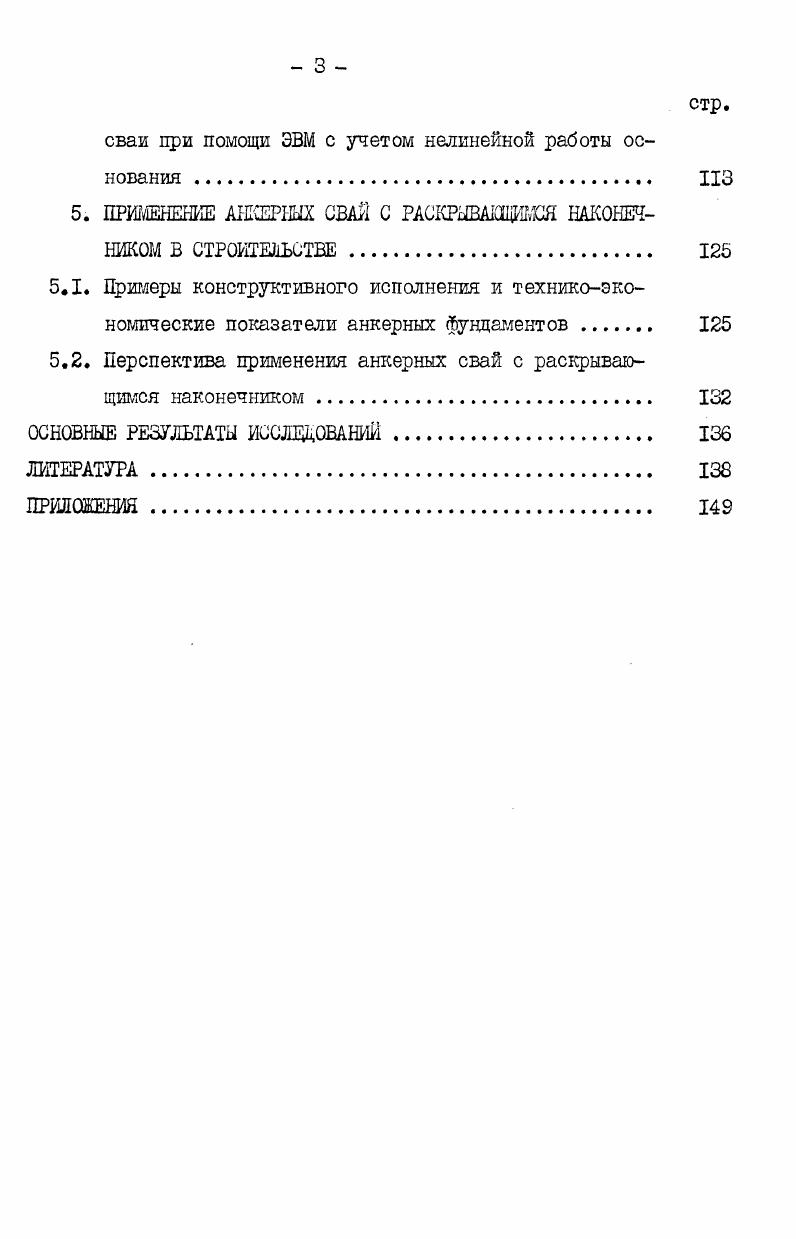

4.3. Методика расчета несущей способности анкерной
стр.
сваи при помощи ЭВМ с учетом нелинейной работы основания ИЗ
5. ПРИМЕНЕНИЕ АНКЕРНЫХ СВАЙ С РАСКРЫВАЩИМСЯ НАКОНЕЧНИКОМ В СТРОИТЕЛЬСТВЕ.
5.1. Примеры конструктивного исполнения и техникоэкономические показатели анкерных фундаментов .
5.2, Перспектива применения анкерных свай с раскрывающимся наконечником .
ОСНОВНЫЕ РЕЗУЛЬТАТЫ ИССЛЕДОВАНИИ.
ЛИТЕРАТУРА


После затвердения раствора анкер натягивается при помощи домкрата для полной мобилизации сопротивления грунта, достигающего т. Предварительное натяжение грунтовых анкеров применяется также в Англии, Японии [], Италии [9? Нагрузки, воспринимаемые анкерами за период с по настоящее время возросли с т на один анкер до 0 т. Механические грунтовые анкера передают нагрузку непосредственно грунту без применения закрепляющих растворов. После погружения их приводят в рабочее положение раскрытием уширителен, лопастей и т. Таким, например, является свайный наконечник с принудительно раскрываемыми лопастями [ ] (рис. Одним из механических анкеров является распорный двойной цилиндрический анкер, предложенный Ю. А.Соболевским и В. Н.Суходоевым [б7; ]. Две цилиндрические оболочки длиной 3 м опускаются в скважины, выбуренные на некотором расстоянии. Верхние концы оболочек объединяются стяжкой, к середине которой подсоединяется оттяжка, передающая наклонную выдергивающую силу (рисЛЛ,и). Эта конструкция призвана реализовать отходы центрифугированных цилиндрических оболочек в энергосетевом строительстве, а при специальном изготовлении относительно большая материалоемкость снижает ее эффективность. Наклонный цилиндрический анкер для крепления оттяжек опор ВЛ [; ] представляет собой отрезок цилиндрической железобетонной стойки длиной 2-3 м и диаметром 0, или 0,8 м, устанавливаемой в наклонно просверленную скважину. Нагрузку на анкер прикладывают внутри грунтового массива (рисЛЛ,к). Для установки анкерной тяги в грунте с помощью специального инвентарного съемного ножа-грунтореза прорезается щель шириной 5 *- 6 см. Область применения таких анкеров пока ограничена только энергосетевым линейным строительством. Конструкция свайного распорного анкера (рис. Бабиковым Г. К. [б] отличается тем, что в скважину опускается свая, состоящая из двух частей, соединенных шарнирно в верхнем конце, а внизу расположен клин, от которого в пазу мезду частями сваи на поверхность выходит трос. При натяжении троса клин раздвигает части сваи, которые упираясь в грунт, препятствуют выдергиванию анкера. Недостатком конструкции является сложность устройства и большое количество не связанных друг с другом элементов, которые могут привести к отказу во время устройства фундамента. В Одесском инженерно-строительном институте разработана конструкция инвентарного анкера (рис. Круглая металлическая плита с присоединенными к ней стержнями спускаются на дно забоя буровой скважины,которая впоследствие засыпается грунтом с уплотнением. Анкер может применяться многократно. В строительной практике часто встречаются фундаменты, на которые передаются как выдергивающие, так и вдавливающие нагрузки (например, в фундаментах опор ЛЭП и других подобных сооружениях башенного типа). Долгое время для этих целей применялся фундамент в ввде массива, воспринимающий выдергивающие нагрузки собственным весом. Этот простейший тип фундаментов при массовом применении неэконсь-мичен, а по объему земляных работ, особенно в обводненных грунтах, весьма трудоемок. В - г. Японии под опоры ЛЭП сверхвысокого напряжения в сложных геологических условиях применили модификацию массивного фундамента в виде бетонного опускного колодца, собранного из элементов-сегментов (диаметром 2,5 м, толщиной 0,3 м, высотой 1,5 м, массой 7,6 т, рис. Д,дя увеличения массы колодец заполняли грунтом. Подобный фундамент подвергался испытанию на выдергивание силой в 0 т []. Однако такие уникальные многодельные и сложные фундаменты возводят только в исключительных случаях. В фундаментах воздушных линий (ВЛ) электропередач более лет успешно применяют анкерные грибовидные фуддаменты-подножники [; ] (рис. Этот фундамент, аналогично анкерной плите,вовлекает в работу вышележащий грунт, поэтому по сравнению с массивными фундаментами резко сокращается расход бетона. Благодаря высокой степени индустриальности, малой трудоемкости на строительной площадке и несложности работ сборные грибовидные фундаменты (подножники) применяются в энергосетевом строительстве и в настоящее время.
