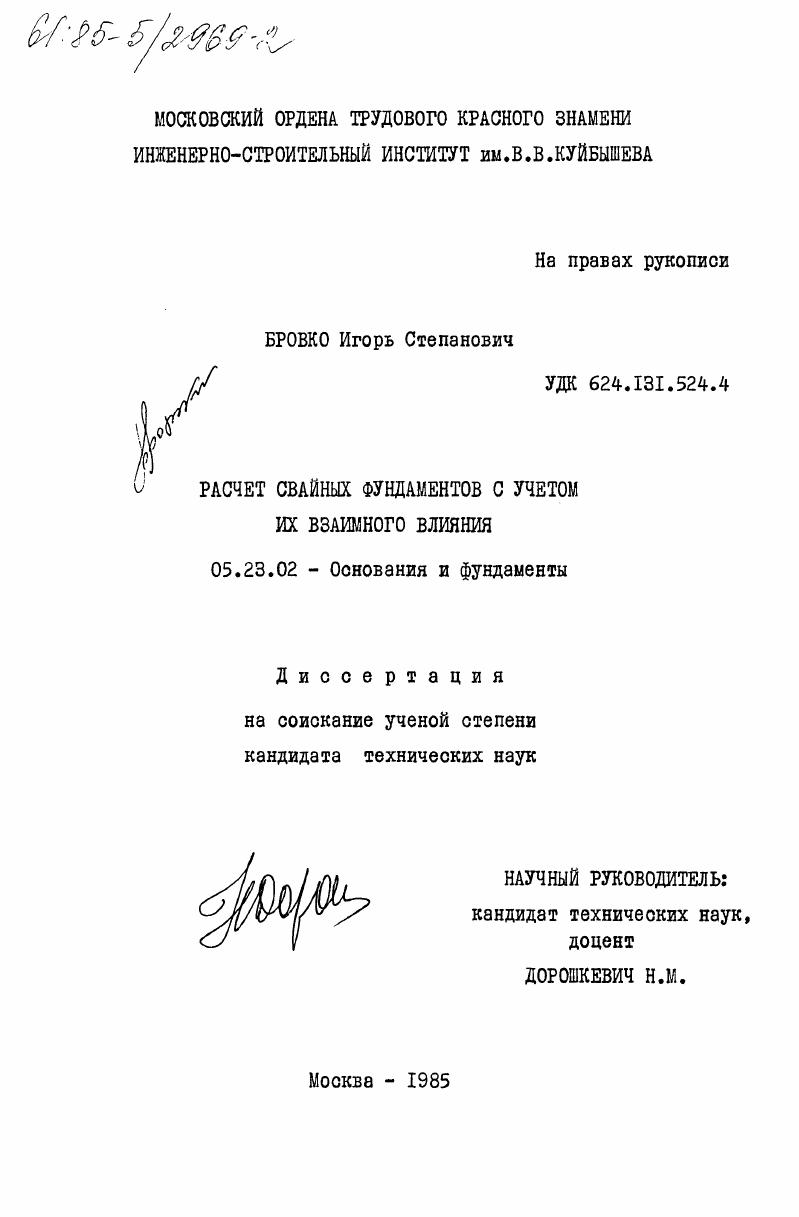

Расчет свайных фундаментов с учетом их взаимного влияния

• Автор: Бровко, Игорь Степанович
• Шифр специальности: 05.23.02
• Научная степень: Кандидатская
• Год защиты: 1985
• Место защиты: Москва
• Количество страниц: 240 c. : ил

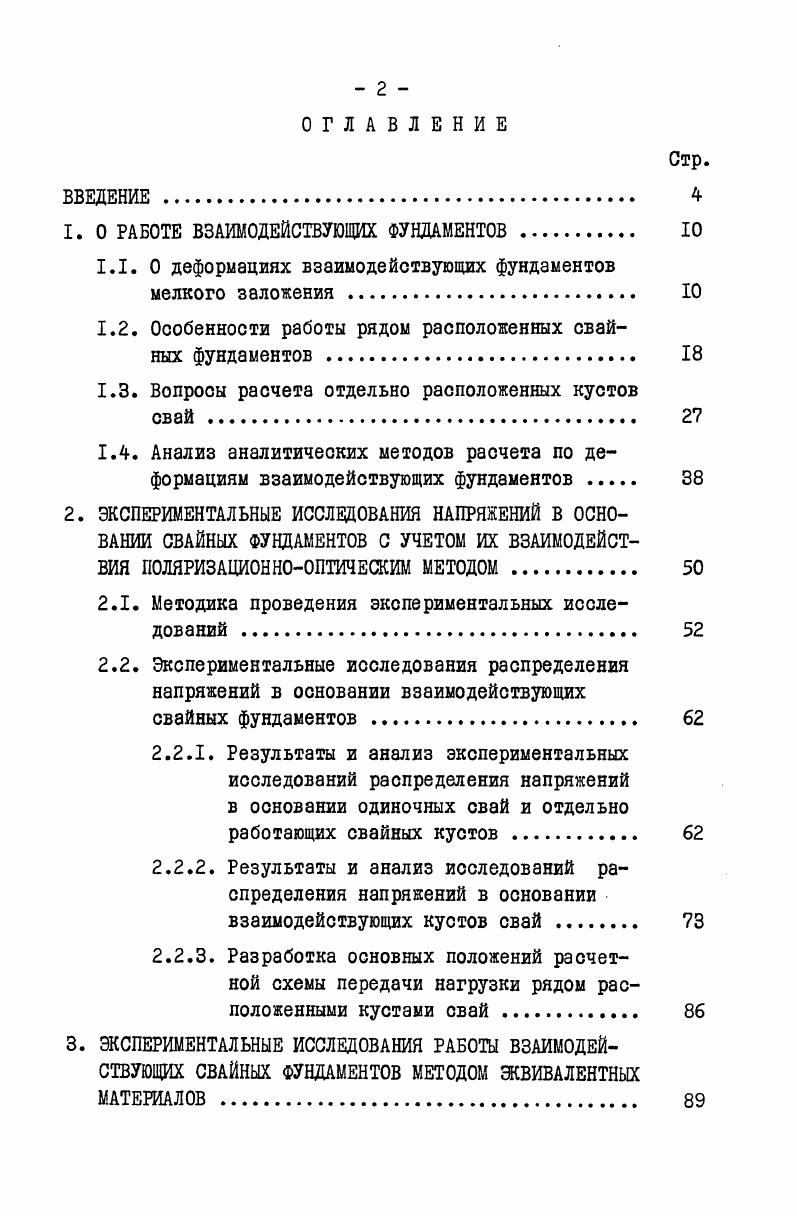

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ .

1. О РАБОТЕ ВЗАИМОДЕЙСТВУЮЩИХ ФУНДАМЕНТОВ

1.1. О деформациях взаимодействующих фундаментов мелкого заложения .

1.2. Особенности работы рядом расположенных свайных фундаментов .

1.3. Вопросы расчета отдельно расположенных кустов

свай .
1.4. Анализ аналитических методов расчета по деформациям взаимодействующих фундаментов
2. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ НАПРЯЖЕНИЙ В ОСНОВАНИИ СВАЙНЫХ ФУНДАМЕНТОВ С УЧЕТОМ ИХ ВЗАИМОДЕЙСТВИЯ ПОЛЯРИЗАЦИОННООПТИЧЕСКИМ МЕТОДОМ .

2.1. Методика проведения экспериментальных исследований .

2.2. Экспериментальные исследования распределения напряжений в основании взаимодействующих
свайных фундаментов
2.2.1. Результаты и анализ экспериментальных исследований распределения напряжений в основании одиночных свай и отдельно работающих свайных кустов .
2.2.2. Результаты и анализ исследований распределения напряжений в основании взаимодействующих кустов свай .
2.2.3. Разработка основных положений расчетной схемы передачи нагрузки рядом расположенными кустами свай.
3. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ РАБОТЫ ВЗАИМОДЕЙСТВУЮЩИХ СВАЙНЫХ ФУНДАМЕНТОВ МЕТОДОМ ЭКВИВАЛЕНТНЫХ МАТЕРИАЛОВ

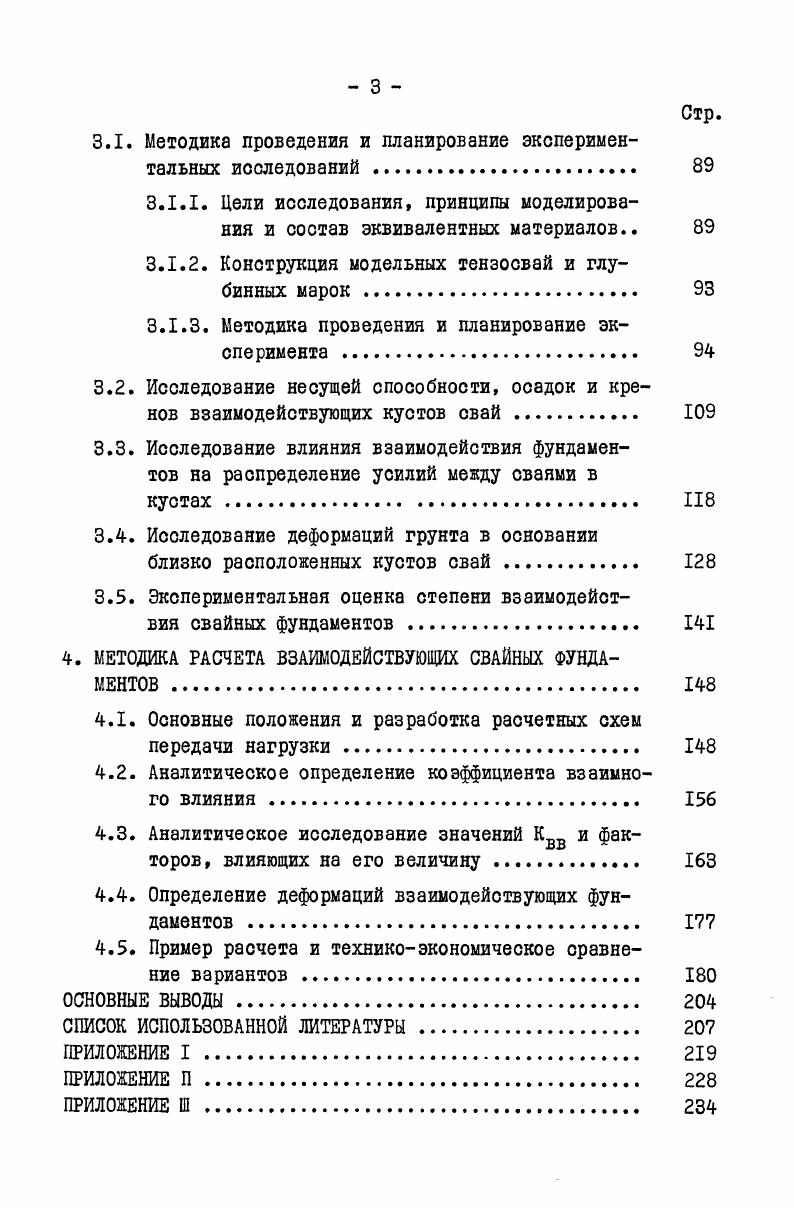

Стр.
3.1. Методика проведения и планирование экспериментальных исследований .
3.1.1. Цели исследования, принципы моделирования и состав эквивалентных материалов
3.1.2. Конструкция модельных тензосвай и глубинных марок.
3.1.3. Методика проведения и планирование эксперимента
3.2. Исследование несущей способности, осадок и кренов взаимодействующих кустов свай .
3.3. Исследование влияния взаимодействия фундаментов на распределение усилий между сваями в
кустах
3.4. Исследование деформаций грунта в основании
близко расположенных кустов свай
3.5. Экспериментальная оценка степени взаимодействия свайных фундаментов .
4. МЕТОДИКА РАСЧЕТА ВЗАИМОДЕЙСТВУЮЩИХ СВАЙНЫХ ФУНДАМЕНТОВ
4.1. Основные положения и разработка расчетных схем передачи нагрузки .
4.2. Аналитическое определение коэффициента взаимного влияния
4.3. Аналитическое исследование значений Квв и факторов, влияющих на его величину .
4.4. Определение деформаций взаимодействующих фундаментов
4.5. Пример расчета и техникоэкономическое сравнение вариантов .
ОСНОВНЫЕ ВЫВОДЫ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


Взаимное влияние (осадки и крены) двух жестких площадей исследовалось Фиамским О. Б. //. Лоток с грунтом имел размеры 1,5x2,5x2, м. Модель фундамента, для уменьшения влияния местных сдвигов, заглублялась в грунт на см. Загружение производилось в следующем порядке - сначала погружалась модель фундамента, затем модель пригрузочного штампа, при постоянной нагрузке на модель фундамента. Перемещение отдельных слоев грунта основания контролировалось с помощью глубинных винтовых марок, погружаемых с поверхности. В ходе экспериментов определялись ооадки и крены штампов, перемещения грунта в основании штампов, деформаций поверхности грунта около моделей, тем самым изучались распределительные свойства грунта. При изучении работы взаимодействующих фундаментов некоторыми авторами экспериментальные исследования проводились поляризационно-оптическим методом, который позволяет визуально наблюдать, а при необходимости фиксировать распределение напряжений в основании. Пилюгиным А. И. /, / исследовалось количественное распределение напряжений в грунте, который моделировался оптически чувствительным материалом - игдантином,, от работы близко расположенных ленточных фундаментов торцевых стен. Задача решалась в плоской постановке и размеры квадратных штампов принимались равными толщине желатиновой модели. Фундаменты испытывались на разных расстояниях, но для всех случаев характерным было то, что происходил взаимный крен моделей. В опытах, когда фундаменты нагружались разными по величине нагрузками, фундамент с меньшей нагрузкой давал больший крен в сторону модели фундамента с большим грузом. Автор приводит (рис. Аналогичные эксперименты по исследованию напряженного состояния основания, моделируемого игдантином, при совместной работе двух фундаментов мелкого заложения, проведены Фазуллиныы И. Ш. и др. Рис. Распределение одинаковых вертикальных давлений в основании / по Пилюгину А. О 0,2 0. Рис. Кривые осадок двух совместно работающих фундаментов / по Фазуллину И. Ш. и др. Результаты исследований, проведенных Пилюгиным А. И. /, /, Фазуллиным И. Ш. и др. Из зарубежных работ, известны исследования Мысливеца и Ки-зелы /4/ изучавших на моделях границы зон взаимного влияния и, главным образом, несущую способность ленточных фундаментов в песчаных грунтах. Вышеперечисленные примеры свидетельствуют о том, что несмотря на достаточно большое количество исследований, посвященных изучению взаимодействия фундаментов мелкого заложения и проведенных разнообразными методами, имеют место неравномерные деформации зданий и сооружений, вызванные именно взаимным влиянием фундаментов. Значительно меньше изучено взаимодействие свайных фундаментов. Здесь следует отметить экспериментальные исследования Далматова Б. И., Пилягина //, Бартоломея A. A. /8/, Грутма-на М. С. //, Луги A. A. //. Рассмотрим их. Далматовым Б. И. и Пилягиным A. B. // была сделана попытка изучения послойных деформаций грунта в основании взаимодействующих свайных фундаментов (длина свай ? Таблица 1. Глубина (м) 7 8,4 II 8,1 ,3 ,7 2. Осадка за период наблюдения (мм) 9,4 9,3 7,2 0 0 8 0 7. Были организованы наблюдения за перемещениями глубинных марок, заложенными как под фундаментами, так и в грунте межкустового пространства (рис. Глубина заложения марок выбиралась с учетом природного напластования грунтов (табл. Основные слои грунта имели следующие физико-механические свойства (табл. Таблица 1. Установка марок была закончена в феврале г. То есть на фундаменты в этот момент была передана лишь незначительная часть ($ от предназначавшейся по проекту) нагрузки, которая составила для фундамента Я-ЗІ - ,6 кН, для 1- - ,5 кН. В статье отмечается, что все глубинные марки, расположенные выше слоя моренных суглинков, имели перемещения. Причем перемещения марок (рис. Рис. Схема размещения глубинных марок: I песок, 2 насыпной грунт, 3 ленточная глина, 4 пылеватые суглинки мягкопластичные, 5 пылеватые суглинки тугопластичные с гравием и галькой, 6 моренные суглинки. Рис. Осадки фундаментов и марок, установленных: а. Ж-, б. Я-, в. Далматову Б. И., Пллягину A.
