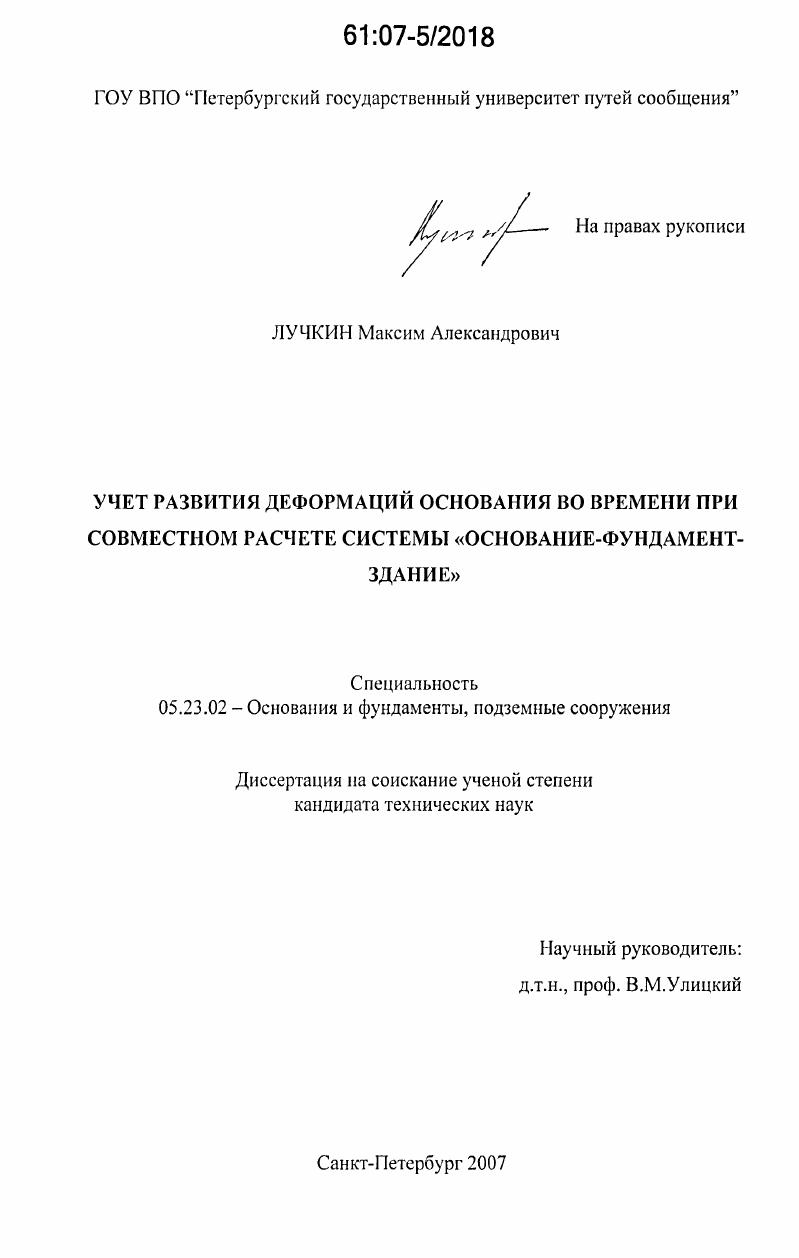

Учет развития деформаций основания во времени при совместном расчете системы "основание-фундамент-здание"

• Автор: Лучкин, Максим Александрович
• Шифр специальности: 05.23.02
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Санкт-Петербург
• Количество страниц: 162 с. : ил.

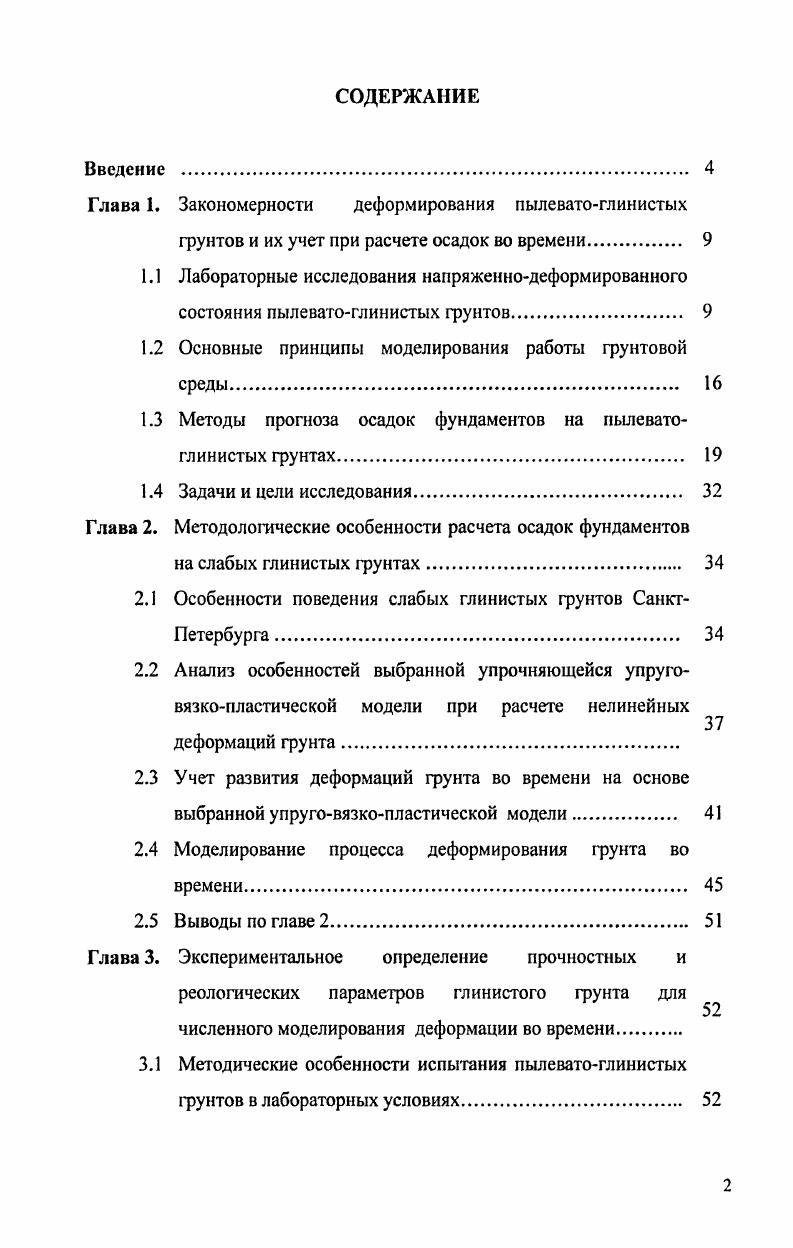

СОДЕРЖАНИЕ
Введение .

Глава 1. Закономерности деформирования пылеватоглинистых

грунтов и их учет при расчете осадок во времени.

1.1 Лабораторные исследования напряженнодеформированного состояния пылеватоглинистых грунтов

1.2 Основные принципы моделирования работы грунтовой среды

1.3 Методы прогноза осадок фундаментов на пылеватоглинистых фунтах.

1.4 Задачи и цели исследования.

Глава 2. Методологические особенности расчета осадок фундаментов

на слабых глинистых фунтах

2.1 Особенности поведения слабых глинистых фунтов СанктПетербурга

2.2 Анализ особенностей выбранной упрочняющейся упруговязкопластической модели при расчете нелинейных
деформаций фунта
2.3 Учет развития деформаций фунта во времени на основе выбранной упруговязкопластической модели.
2.4 Моделирование процесса деформирования фунта во времени
2.5 Выводы по главе 2
Глава 3. Экспериментальное определение прочностных и
реологических параметров глинистого фунта для
численного моделирования деформации во времени
3.1 Методические особенности испытания пылеватоглинистых фунтов в лабораторных условиях.
3.2 Определение параметров деформационного упрочнения для выбранной упруговязкопластической модели на основе лабораторных и полевых испытаний.
3.3 Сравнение результатов расчетов по выбранной модели со стендовыми испытаниями, моделирующими сложное напряженнодеформированное состояние грунта
3.4 Выводы по главе 3.
Глава 4. Сопоставление численных расчетов с данными натурных
наблюдений за осадками зданий
4.1 Анализ результатов расчетов с данными натурных наблюдений за осадками зданий
4.2 Оценка эффективности предлагаемой методики расчетов
4.3 Прогноз осадки комплекса зданий на территории СанктПетербурга
4.4 Выводы но главе 4
Основные ВЫВОДЫ 1
Список литературы


С.Строганов (МЭИ), НИИОСП, М. Н.Гольдштейн (ДИИТ), Г. Г. Саатчян, И. Н.Зайцев и другие. В Европе, в то время, наибольшее распространение получили стабилометры по своей конструкции сходные с приборами описанными А. Бишопом []. В середине -х годов в ЛИИЖТе (ПГУПС) под руководством Н. Н.Сидорова были сконструированы гидравлические стабилометры для испытаний глинистых и песчаных образцов диаметром мм и высотой мм, при боковом давлении до 1 МПа и осевом давлении до 5 МПа. Эти приборы известны под индексом ГА-3, ГА-4, ГА-5 и ГА-6 []. Н.Н. МПа, а также крупногабаритный вакуумный стабилометр для испытания несвязных фунтов, диаметр рабочей камеры такого прибора составляет 0 мм, а высота 0 мм. Необходимо отметить интересные разработки В. Н. Караганова (ВНИИГ им. Б.Е. Веденеева) - стабилометр ГА- с оптической системой измерения поперечных деформаций [], стабилометр С-1 с управляемой деформацией созданный бюро испытательных машин г. Армавира, динамический стабилометр В. А. Поспелова созданный в ЛПИ им. М.И. Калинина, в г. Стабилометры типа А, состоят из герметичной камеры, в которую помещается испытываемый образец фунта в резиновой оболочке, устройства для создания вертикальной нафузки и датчиков для фиксации вертикальных и поперечных деформаций. Для измерения вертикальной деформации, в основном используются индикаторы часового типа, индуктивные датчики вертикальных перемещений, для поперечных деформаций - оптические системы, эластичные кольца, индуктивные датчики, также величину бокового расширения образца фунта определяют по количеству вытесненной воды из рабочей камеры прибора с помощью волюменометра. Для измерения осевых нафузок используют динамометрические кольца из высокопрочной стали, а в более современных моделях - электронные датчики. Гидростатическое давление на образец создается посредством вязкой жидкости или чаще воздухом. Вертикальное давление создается рычажновинтовыми механическими системами и гидравлическими устройствами. Е.И. Медковым (МИИТ) был разработан стабилометр М-2 относящийся к типу Б, позволяющий испытывать образцы диаметром мм, высотой и 0 мм соответственно, при вертикальном давлении до 4 МПа и боковом давлении до 2,5 МПа. Подобные конструкции разработаны И. ЗЛобановым (ЦНИИС), приборы с индексом ГБ - Н. Н.Сидоровым и М. А. Батуркиным (ЛИИЖТ), также во ВНИИморгео разработан стабиломегр, обеспечивающий испытание фунтов по сложным схемам. Основное отличие стабилометра типа А, от Б является то, что в стабилометре А, образец всегда находится под действием всестороннего давления, равному боковому, а в приборе типа Б - давление передается только на боковую поверхность образца, т. Стабилометры типа С, - приборы с управляемыми главными напряжениями и деформациями впервые разработанные в - гг. А.Л. Крыжановским, Э. И. Воронцовым и др. Г.М. Ломизе (МИСИ им. В. В. Куйбышева), несколько ранее - в Англии под руководством А. Бишопа. Испытуемый образец выполняется в виде куба со сторонами равными 0 мм. В - гг. НИСИ создана подобная установка для испытания кубических образцов со стороной 0 мм, где размеры прибора подобраны так, чтобы создать условия, близкие к тем, которые возникают при измерении напряжений и деформаций в грунтовом массиве. Дальнейшим совершенствованием приборов типа С следует считать установку ЛПИ им. М.И. Калинина, созданную И. М.Васильевым и Л. Н.Синяковым [] для испытания связных фунтов в условиях трехосного независимого нафужения растягивающими и сжимающими усилиями по любой из трех взаимно перпендикулярных осей. Такая установка позволяет определять прочностные и деформационные характеристики фунтов в условиях одно-, двух- и трехосного нафужения и изменять в процессе испытания не только величины, но и знаки усилий по каждой оси нафужения. Стабилометры типа Д - приборы для испытания полых цилиндрических образцов. Начиная с г. Киркпатрик, г. Броме, г. Гольдин, г. Хайт, г. Поведение образцов при таких испытаниях изучается при сложном нафужение не только в условиях соосности и неизменности осей главных напряжений, но и при их повороте.
