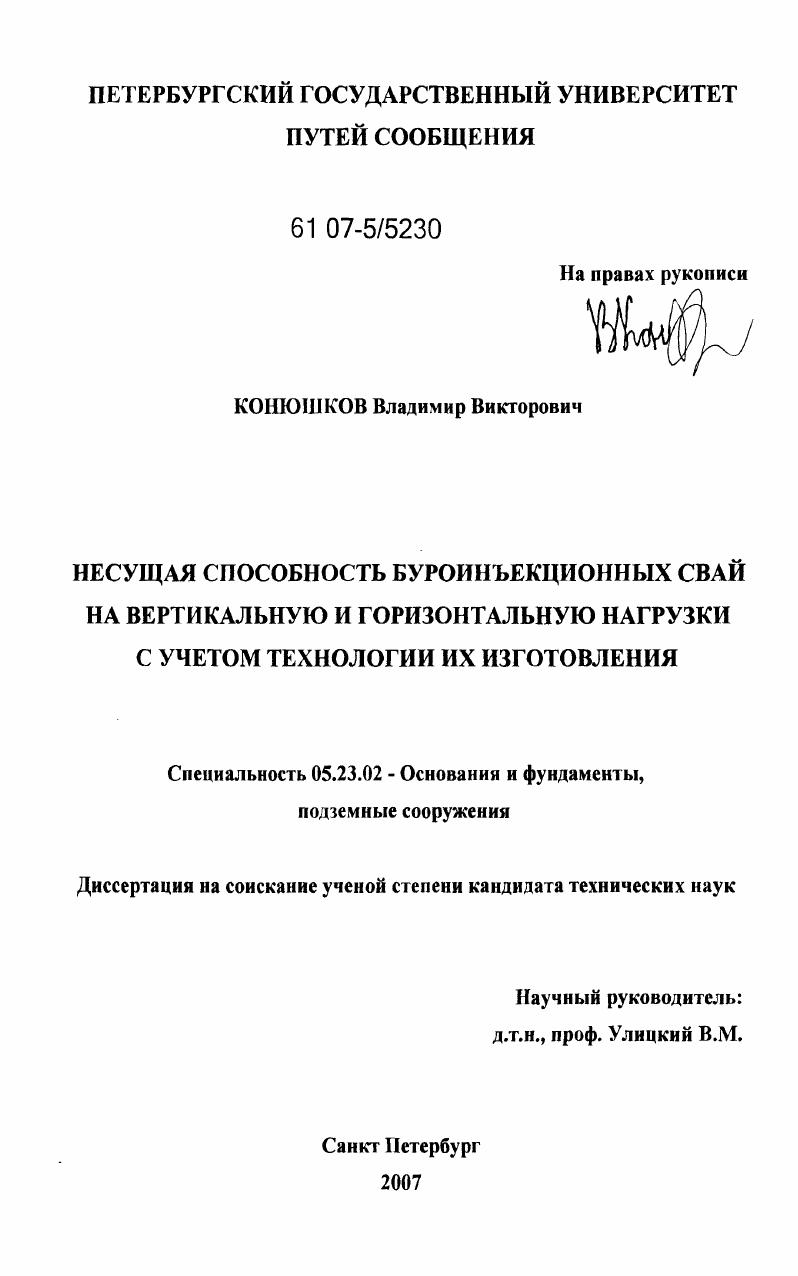

Несущая способность буроинъекционных свай на вертикальную и горизонтальную нагрузки с учетом технологии их изготовления

• Автор: Конюшков, Владимир Викторович
• Шифр специальности: 05.23.02
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Санкт-Петербург
• Количество страниц: 217 с. : ил.

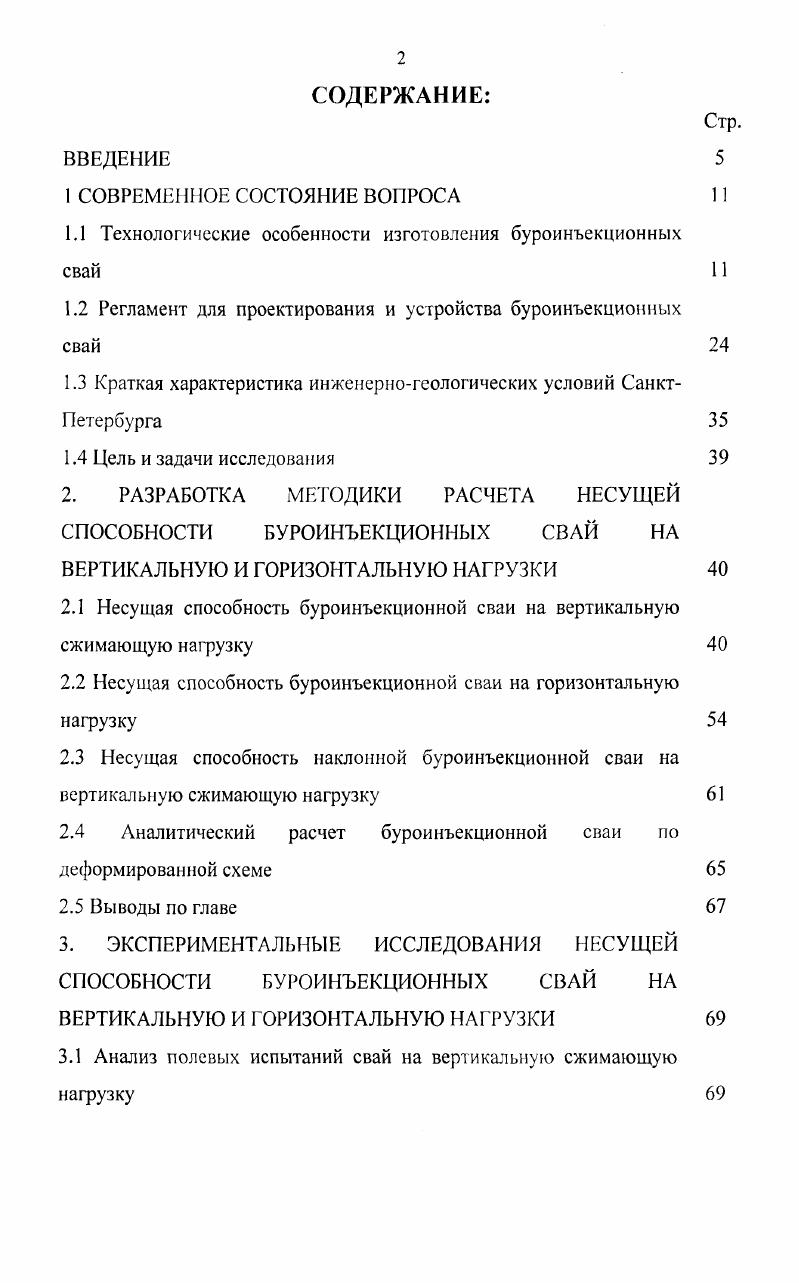

ВВЕДЕНИЕ

1 СОВРЕМЕННОЕ СОСТОЯНИЕ ВОПРОСА

1.1 Технологические особенности изготовления буроинъекционных свай

1.2 Регламент для проектирования и устройства буроинъекционных свай

1.3 Краткая характеристика инженерногеологических условий СанктI етербурга

1.4 Цель и задачи исследования

2. РАЗРАБОТКА МЕТОДИКИ РАСЧЕТА НЕСУЩЕЙ

СПОСОБНОСТИ БУРОИНЪЕКЦИОННЫХ СВАЙ НА ВЕРТИКАЛЬНУЮ И ГОРИЗОНТАЛЬНУЮ НАГРУЗКИ

2.1 Несущая способность буроинъекционной сваи на вертикальную сжимающую нагрузку

2.2 Несущая способность буроинъекционной сваи на горизонтальную нагрузку

2.3 Несущая способность наклонной буроинъекционной сваи на вертикальную сжимающую нагрузку
2.4 Аналитический расчет буроинъекционной сваи по
деформированной схеме
2.5 Выводы по главе
3. ЭКСПЕРИМЕНТАЛЫ1ЫЕ ИССЛЕДОВАНИЯ НЕСУЩЕЙ СПОСОБ ЮСТИ БУРОИ СЕКЦИОННЫХ СВАЙ НА
ВЕРТИКАЛЬНУЮ И ГОРИЗОНТАЛЬНУЮ НАГРУЗКИ

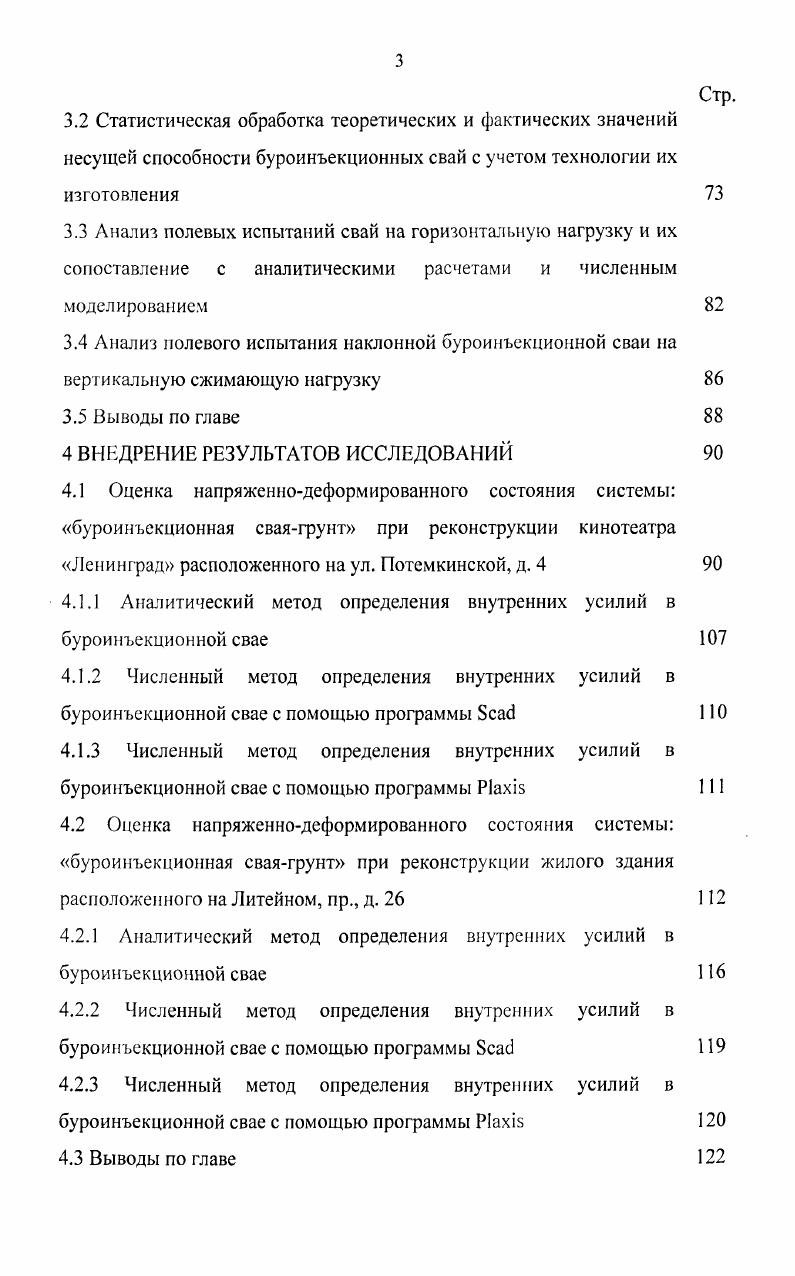

3.1 Анализ полевых испытаний свай на вертикальную сжимающую нагрузку
3.2 Статистическая обработка теоретических и фактических значений несущей способности буроинъекционных свай с учетом технологии их изготовления
3.3 Анализ полевых испытаний свай на горизонтальную нагрузку и их сопоставление с аналитическими расчетами и численным моделированием
3.4 Анализ полевого испытания наклонной буроинъекционной сваи на вертикальную сжимающую нагрузку
3.5 Выводы по главе
4 ВНЕДРЕНИЕ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ
4.1 Оценка напряженнодеформированного состояния системы буроинъекционная сваягрунт при реконструкции кинотеатра Ленинград расположенного на ул. Потемкинской, д.
4.1.1 Аналитический метод определения внутренних усилий в буроинъекционной свае
4.1.2 Численный метод определения внутренних усилий в
буроинъекционной свае с помощью программы
4.1.3 Численный метод определения внутренних усилий в
буроинъекционной свае с помощью программы xi
4.2 Оценка напряженнодеформированного состояния системы буроинъекционная сваягрунт при реконструкции жилого здания расположенного на Литейном, пр., д.
4.2.1 Аналитический метод определения внутренних усилий в буроинъекциоиной свае
4.2.2 Численный метод определения внутренних усилий в
буроинъекционной свае с помощью программы
4.2.3 Численный метод определения внутренних усилий в
буроинъекционной свае с помощью программы xi
4.3 Выводы по главе
ОСНОВНЫЕ ВЫВОДЫ СПИСОК ЛИТЕРАТУРЫ
Приложение А Статистическая обработка нолевых испытаний свай изготовленных с помощью проходного шнека
Приложение А Статистическая обработка полевых испытаний свай изготовленных под защитой обсадной трубы
Приложение А Статистическая обработка полевых испытаний свай изготовленных под защитой глинистого раствора Приложение А Статистическая обработка полевых испытаний свай изготовленных по технологии i
Приложение Б Результаты полевых испытаний свай на вертикальную сжимающую нагрузку изготовленных с помощью проходного шнека Приложение Б Результаты полевых испытаний свай на вертикальную сжимающую нагрузку изготовленных под защитой обсадной трубы Приложение Б Результаты полевых испытаний свай на вертикальную сжимающую нагрузку изготовленных под защитой глинистого раствора
Приложение Б Результаты полевых испытаний свай на вертикальную сжимающую нагрузку изготовленных по технологии i Приложение В Результаты полевых испытаний буроинъекционных свай на горизонтальную нагрузку
Приложение Г Результаты полевого испытания наклонной буроинъекционной сваи на вертикальную сжимающую нагрузку Приложение Д Акты о внедрении результатов полученных в диссертации
Приложение Е Акт об экономическом эффекте при внедрении результатов исследований
ВВЕДЕНИЕ
Актуальность


При циркуляции раствор выносит на поверхность разрыхленные породы из скважины. Бетонирование свай ведется методом вертикально перемещающейся трубы ВПТ. По мере заполнения скважины раствор вытесняется. В процессе бетонирования глинистый раствор вытесняется бетонной смесью по затрубному пространству к устью скважины, откуда отводится по лоткам в отстойник для очистки и повторного использования. При насыщении раствора цементом его сливают в отвал. Скорость восходящего потока глинистого раствора, равная 0,,7 мсек, обеспечивает вынос разбуренного грунта на поверхность. На рис. Л
А
Рис. Буроинъекционные сваи выполняются непосредственно на площадке, поэтому при их изготовлении могут образоваться различного рода дефекты. Все эти дефекты приводят к снижению несущей способности буроинъекционных свай, поэтому при производстве работ необходимо выполнять контроль их качества с помощью специализированного оборудования. За рубежом сваи с малым диаметром появились впервые в Италии в е годы прошлого века. Идея конструкции и технологии устройства этих свай принадлежит доктору Р. Ыгги Свое изобретение он назвал микросваи вследствие их малого диаметра от 0,1 до 0, м. Второе название этих свай корневидные произошло изза внешнего сходства по условиям работы с корневой системой у деревьев. Как известно, за счет своей корневой системы, сцепленной с грунтовым массивом, дерево противостоит ветру, снегу, землетрясениям и другим внешним воздействиям. Если изучить строение и работу корневой системы дерева, можно поразиться, как надежно тонкие корни, связанные с массивом грунта, воспринимают статические, динамические, вдавливающие и выдергивающие нагрузки, а также горизонтальные усилия и моменты. Основной целью применения микросвай было усиление фундаментов зданий и сооружений, разрушенных во время II Мировой войны в Италии, а также сохранение и восстановление известных исторических памятников архитектуры. Широкое распространение в Европе микросваи получили в начале х годов благодаря своей универсальности применения. В Европе и Америке микросваи в зависимости от технологии изготовления распределяются на четыре типа А, В, С и Г. Микросваи типа А устраиваются путем подачи бетонной смеси в пробуренную скважину. Затем устанавливается арматурный каркас. Микросваи типа В изготавливаются путем подачи бетонной смеси в пробуренную скважину под низким давлением в пределах 0,,0 МПа. Затем устанавливается арматурный каркас. А. Затем устанавливается арматурный каркас. После монтажа арматурного каркаса в течение минут осуществляется принудительная опрессовка бетонной смеси под давлением 1,0 МПа. Микросваи типа Э изготавливаются путем подачи бетонной смеси в пробуренную скважину под давлением 0,,0 МПа. Затем устанавливается арматурный каркас. После монтажа арматурного каркаса осуществляется вторичная принудительная опрессовка бетонной смеси под давлением МПа. Таким образом, различные технологии устройства буроинъекционных свай могут определить и их несущую способность. Достаточная для конкретной геотехнической ситуации несущая способность обеспечивает эффективность и экономическую целесообразность реализации самой идеи устройства буроинъекционных свай. Несомненно, несущая способность связана с конкретными инженерногеологическими условиями напластований грунтов площадки. Все эти факты должны учитываться при определении несущей способности буроинъекционных свай. На рис. В с С Рис. Схематичный вид свай, выполненных по четырем технологиям европейского стандарта. Из свай малого диаметра или микросвай по Европейскому стандарту можно отметить сваи i, сваи i и сваи i. Технология устройства свай i. Сваи i были разработаны в х годах прошлого века в Швеции. Особенность этих свай заключается в формировании расширяющегося тела, которое образуется при инъекции бетонной смеси или раствора в пакет свернутого листового металла, помещенный в забой скважины, при этом неважно, каким способом образована скважина. После завершения инъекции образуется луковица уширенная пята сваи, диаметр которой превышает диаметр ствола сваи в 5.
