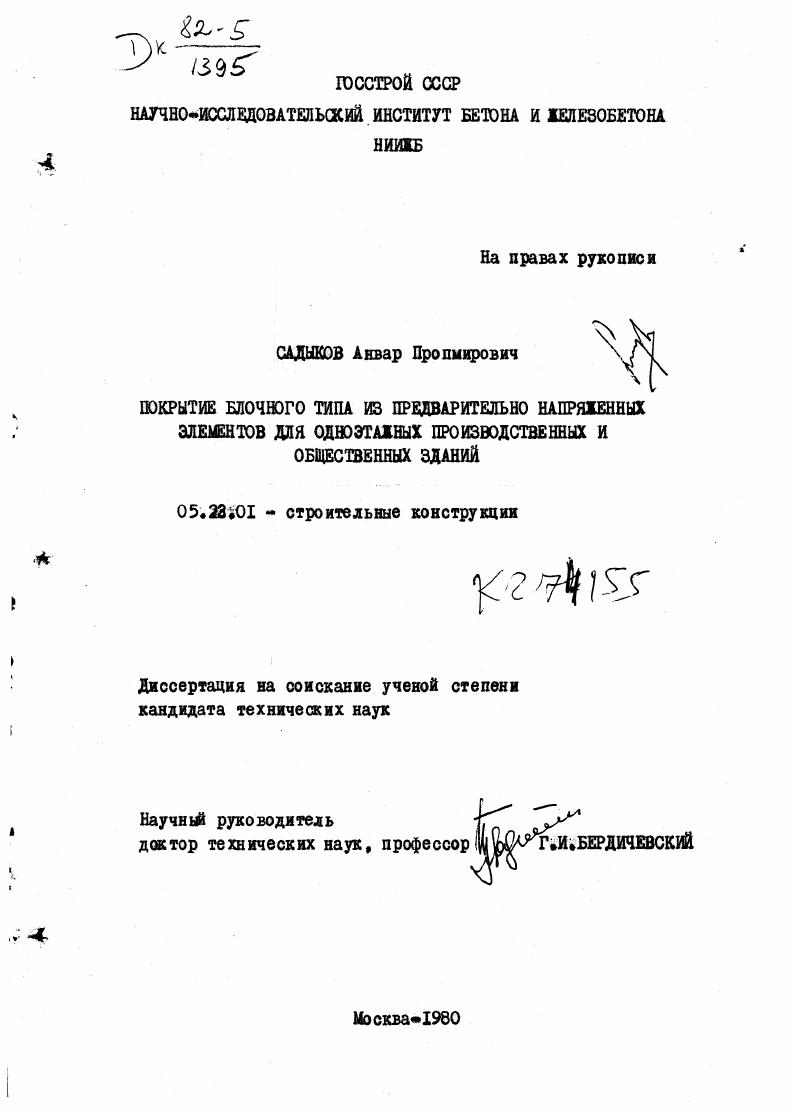

Покрытие блочного типа из предварительно напряженных элементов для одноэтажных производственных и общественных зданий.

• Автор: Садыков, Анвар Пропмирович
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 1980
• Место защиты: Москва
• Количество страниц: 255 с.

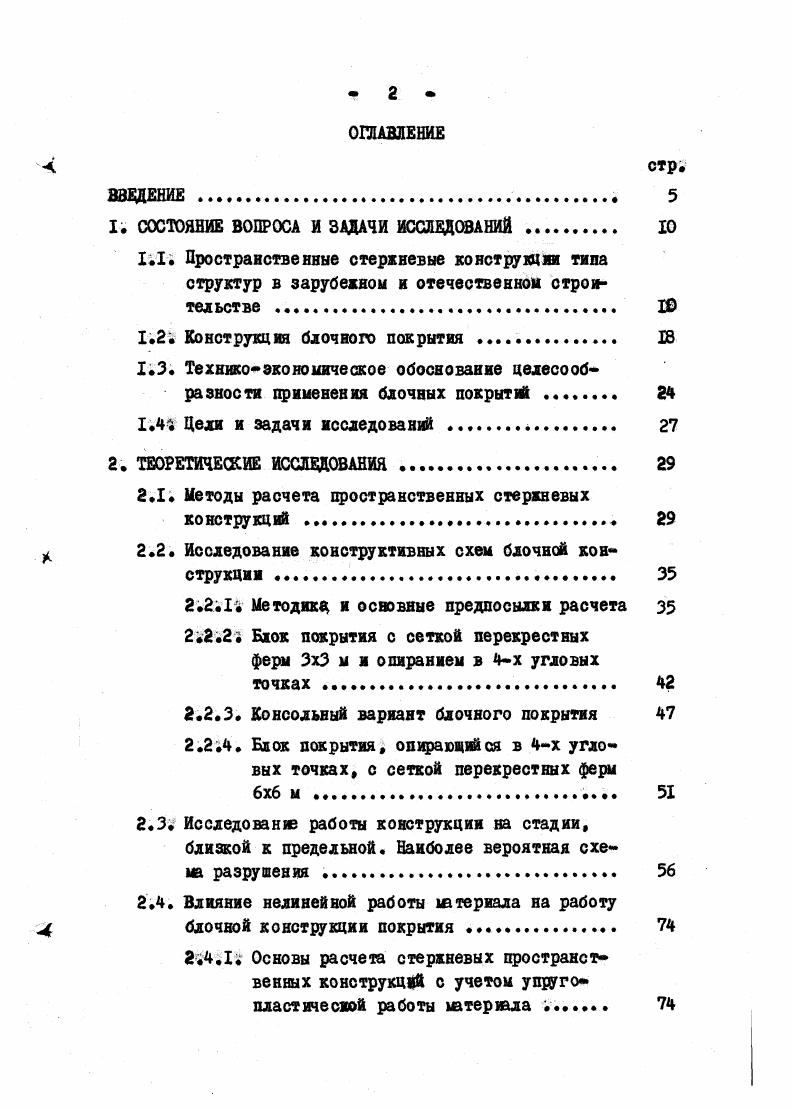

1. СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЙ .

1.1. Пространственные стержневые конструкта типа структур в зарубежном и отечественном строительстве Ю

1.2. Конструкция блочного покрытия .

1.3 Техникоэкономическое обоснование целесообразности применения блочных покрытий

1.4 Цели и задачи исследований .

2. ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ

2.1 Методы расчета пространственных стержневых

конструкций .

2.2. Исследование конструктивных схем блочной конструкции

2.2.1. Методику и основные предпосылки расчета

2.2.2 Блок покрытия с сеткой перекрестных ферм 3x3 м и опиранием в 4х угловых точках .
2.2.3. Консольный вариант блочного покрытия
2.2.4. Бдох покрытия опирающееся в 4х угловых точках с сеткой перекрестных ферм
6x6 м .
2.3. Исследован работы конструкции на стадии близкой к предельной. Наиболее вероятная схема разрушения
2.4. Влияние нелинейной работы штериала на работу
4 блочной конструкции покрытия
2.4.I Основы расчета стержневых пространственных конструкций с учетом ущугопластической работы штериала .

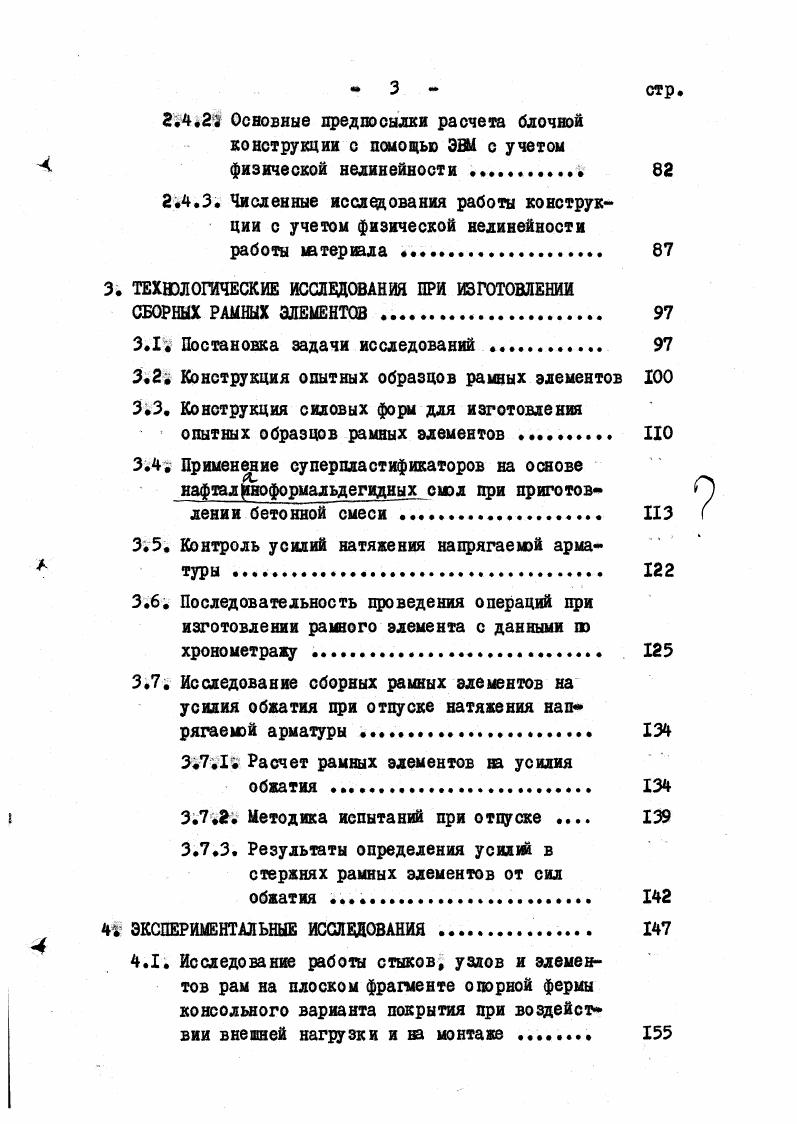

2.4.2 Основные предпосылки расчета блочной конструкции с помощью ЭШ с учетом физической нелинейности
.3, Численные исследования работы конструкции с учетом физической нелинейности работы материала
ТЕХНОЛОГИЧЕСКИЕ ИССЛЕДОВАНИЯ ПРИ ИЗГОТОВЛЕНИИ СБОРНЫХ РАМНЫХ ЭЛЕМЕНТОВ .
З.Г. Постановка задачи исследований .
3.2 Конструкция опытных образцов рамных элементов
Конструкция силовых форм для изготовления опытных образцов рамных элементов .
Применение суперпластификаторов на основе нафталноформадьдегидных ошд при приготовлении бетонной смеси
. Контроль усилий натяхения напрягаемой арматуры
3.6 Последовательность проведения операций при изготовлении рамного элемента с данными го хронометражу
Исследование сборных рамных элементов на усилия обжатия при отпуске натяхения напрягаемой арматуры .
Г Расчет рамных элементов на усилия обжатия
3. Методика испытаний при отпуске
3.7.3. Результаты определения уеидт в стержнях рамных элементов от сил обжатия
ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ .
4.1. Исследование работы стыков, узлов и элементов рам на плоском фрагменте опорной фермы консольного варианта покрытия при воздействии внешней нагрузки и на монтаже .
4,1 .1 Конструкция фрагмента .
4.1.2 Натяжение стшовочных болтов в процессе
монтажа плоского фрагмента .
4.1.3 Схема загружения и методика испытания
плоского фрагмента опорной фермы консоль но го варианта блочной конструкции .
4.1.4. Работа фрагмента год нагрузкой и анализ результатов испытаний
4.1.5. Исследование уаяового соединения средних перекрестных ферм с контурной стыс типа Т
4.1.6. Выводы по результатам испытаний плоского фрагмента контурной фермы консольного варианта блочного покрытия
4.2. Натурный блок покрытия x м с разреженной
сеткой перекрестных ферм 6x6 м.
4.2.1 Монтаж блока покрытия . 9
4.2.2 Программа испытаний .
ОБЩИЕ ВЫВОДЫ
ПЕРЕЧЕНЬ ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ .
ПРИЛОЖЕНИЕ Рекомендации по проектированию изготовлению и монтажу пространственных стержневых железобетонных покрытий блочного типа из преднапряженных рамных элементов .
Научнотехнический прогресс является решающим фактором повышения эффективности социалистического производства В отчетном докладе ЦК КПСС ХХУ съезду Коммунистической партии Советского Союза указано Прогресс науки и техники это главньй рычаг создания материальнотехнической базы коммунизма
В области капитального строительства одно из основных направлений технического прогресса это существенное уменьшение веса зданий и сооружений, что одновременно с экономией сырья и материалов сокращает общие трудовые затраты В документах партии и правительства неоднократно указывалось, что необходимо Увеличить степень заводской готовности строительных конструкций и деталей Обеспечить массовое применение новых эффективных материалов и облегченных конструкций
В обозримом будущем железобетон в основном сохранит важнейшую роль в обеспечении строительства, несмотря на значительное увеличение применения металла, дерева, пластмасс и др. Решениями ХХУ съезда КПСС на десятую пятилетку предусматривалось дальнейшее развитие производства сборных железобетонных конструкций с увеличением его объема в 1,2 1,3 раза.
Актуальность


Ячейки треугольные со сторонами около 3,5 м. В ЦНИИСК имДучеренко разработано комплексное металлодеревянное структурное покрытие для сборноразборных зданий Верхний слой покрытия выполнен из клеефанерных панелей на деревянном каркасе, а пространственная решетка стальная Разме
ры в плане x м. При этом расход стали на I м покрытия около кг, древесины 0, м3, фанеры 0,6 м3. На сегодняшний день существует несколько разработок железобетонных перекрестных систем и структурных конструкций. За рубежом, в Румынии, было разработано сборное железобетонное стержневое покрытие из объемных элементов, соединяемых друг с другом при шнтаже и опертых на контурные фермы 2. Конгрессов Сава использована пространственная стержневая железобетонная конструкцияI собираемая из нескольких типов сборных элементов на уровне зеьда рис. Пролет покрытия , м, высота 4, м. После сборки на земле конструкция была поднята на проектную отметку с помощью мощных домкратов и установлена на опоры ,6. В СССР пластинчатые регулярные структуры из арюцементных элементов исследуются в ЛенЗНМЭПе под руководством Лубо Л. Н и Миронкова Б. А. ,. В НИИ1Б Госстроя СССР под руководством Шугаева В. В. предложена и разрабатывается железобетонная структурная конструкция для покрытий общественных зданий. Рис. Югославия. Пространственная решетка и верхн пояс образуются стыковкой сборных замкнутых треугольных элементов. I покрытия металла , кг, бетош марка 0 9,1 см. Поиски экономичного решения покрытия, отличающегося от обычных железобетонных конструкций пространственной работой и возможностью применения конвейерной сборки и блочного монтажа, привели к разработке блочного покрытия из железобетонных преднапряженных сборных элементов авторское свидетельство , Работа проводится в НЙИЖБ Госстроя СССР под руководством докторатехнических наук, профессора Г,И. Пространственная работа конструкции, рациональное размещение штериала, уменьшение пролетов ограждающих конструкций покрытия дают возможность снизить расход металла на и бетош на по сравнению с традиционными железобетонными покрытиями. Железобетонное стержневое покрытие блочного типа собирается из однотипных рамных элементов, которые соединяются друг с другом в уровне верхнего пояса путем сварки закладных дета
Прос хЬъ . Рис. Общий вид блочного покрытия
лей, а в уровне нижнего пояса при помощи болтовых соединений, образуя в плане перекрестную систем В качестве основных приняты сетки перекрестных ферм 3x3 м и 6x6 м. Общий вид блочной конструкции представлен на рис. Сборные элементы выполнены в виде замкнутой рамы с диагональю рис. Укладка напрягаемой арматуры производится методом нецрерывного армирования с помощью специальной арштурнонамоточной шшины, что позволяет автоматизировать трудоемкий и сложньй
процесс натяжения арматуры, повысить производительность труда и снизить себестоимость изготовления пред напряженных сборных элементов конструкции ,,. Рис. Рис. Стыки рамных элементов атипа Т бтипа крест. В блочной конструкции покрытия с сеткой перекрестных ферм 3x3 м используются два типа стыков рамных элементов а крест четыре рамных элемента стыкуются попарно в двух ортогональных на правлениях рис 1. Узловые соединения сборных рамных элементов решены с учетом работы поясов и стоек конструкции, а также с учетом технологии изготовления рам Верхний стык решается при помощи сварки закладных деталей, расположенных в верхнем поясе рамных элементов рис 1. Здесь усилие растяжения непосредственно с пред напряженной арматуры нижнего пояса одного рамного элемента, через анкерную втулку с открылками и опорную шайбу, к которой крепится высокопрочный болт, через этот болт, анкерную втулку другого рамного элемента передается на преднапряженную арштуру пояса этого рамного элемента. Таким образом исключена передача растягивающих усилий непосредственно на бетон, что улучшает работу бетона прианкерной зоны пояса рис 1. Рис 1. Х или ХН ЧМТУ 1М , 9 Предварительное натяжение стыковочных болтов создает усилия обжатия выступов стыкуемых рам, что способствует их совместной работе на поперечную силу, т.
