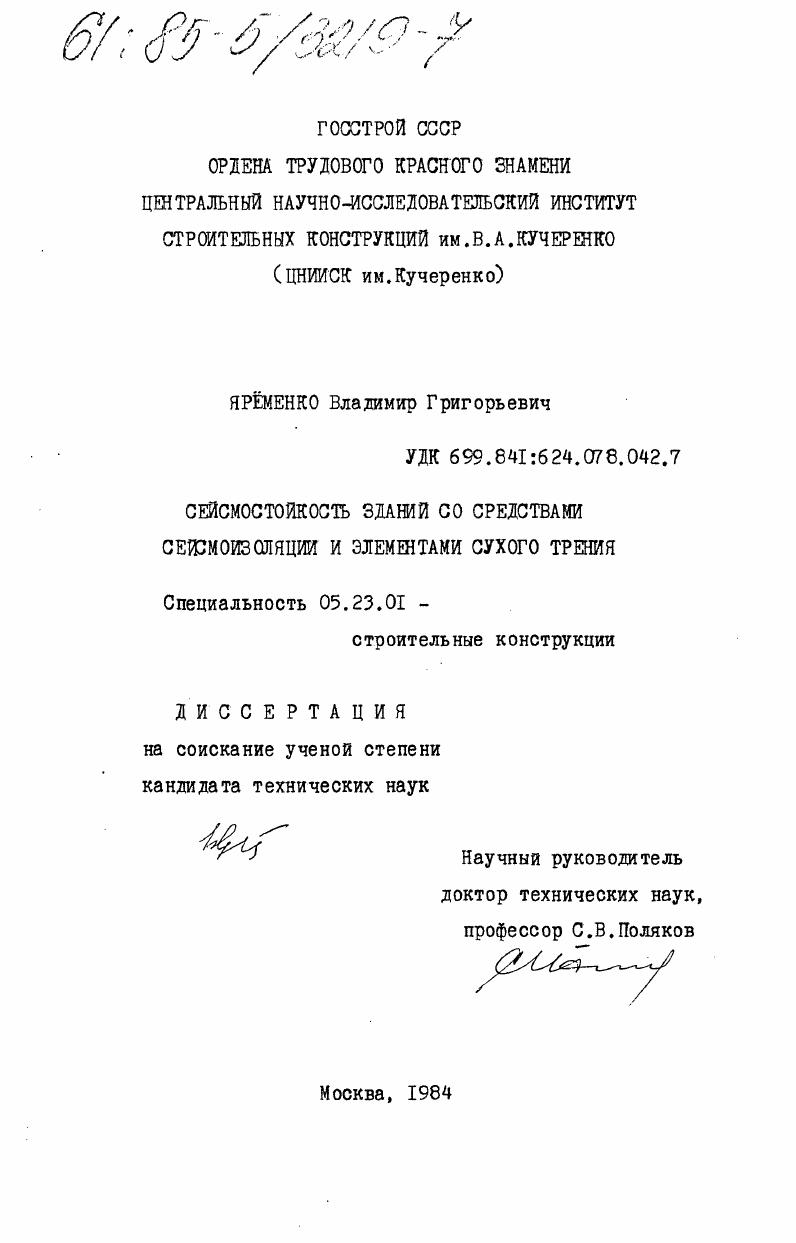

Сейсмостойкость зданий со средствами сейсмоизоляции и элементами сухого трения

• Автор: Ярёменко, Владимир Григорьевич
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 212 c. : ил

ВВЕДЕНИЕ
ГЛАВА I.
1.2.
ГЛАВА 2.
2.2.
ГЛАВА 3.
3.2.
ОГЛАВЛЕНИЕ

Методы обеспечения и расчета сейсмоизоляции зданий II

Обзор конструктивных решений систем сейсмоизоляции зданий ГГ

Обзор методов и основных результатов исследований сейсмостойкости зданий со средствами сеисмо
изоляции
Математическая модель поведения сейсмоизолированного здания с элементами сухого трения, включавшимися и выключающимися связями при случайных
сейсмических воздействиях .
Расчетные модели сеисмоизолированного здания и
сейсмического воздействия .
Статистическое описание поведения сеисмоизолированного здания путем составления уравнений моментов
Исследование стационарных режимов случайных колебания зданий со средствами сейсмоизоляции и элементами сухого трения 7
Установившаяся реакция на горизонтальную компоненту сейсмического воздействия в виде стационарного
белого шума 7
Влияние стохастичности характеристики сухого трения на сейсмическую реакцию сеисмоизолированных
здания.
Установившаяся реакция на горизонтальную составля
ющую сейсмического воздействия в виде узкополосного стационарного случайного процесса
ГЛАВА 4. Исследование нестационарных режимов случайных колебаний сейсмоизолированных зданий .
4.1. Переходные процессы при стационарных случайных сейсмических воздействиях. Влияние элементов сухого трения, включающихся и выключающихся связей на сейсмическую реакцию сейсмоизолированных зданий . Г
4.2. Реакция сейсмоизолированных зданий с постоянным сухим трением на различные по характеру случайные сейсмические воздействия
4.3. Реакция сейсмоизолированных здании с изменяющимся сухим трением на различные по характеру случайные сейсмические воздействия .
ГЛАВА 5. Оценка эффективности и выбор оптимальных параметров системы сейсмоизоляции .
5.1. Оценка эффективности сейсмозащиты с помощью
средств сейсмоизоляции .
5.2. Выбор оптимальных параметров системы сейсмоизоляции Г
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Очевидно, что при применении сервомеханических систем сейсмоизоляции к расходам на строительство объекта прибавляются солидные эксплуатационные расходы. Рис. I. Конструктивное решение сейсмоизоляции, предложенное А. Е.Лаврушко. I фундаментный котлован 2 металлические листовые прокладки 3 песок 4 фундамент. Рис. Сервомеханическая система сейсмоизоляции. I фундамент 2 шаровые опоры 3 гидравлические цилиндры 4 поршни 5 надфундаментная часть здания. Конструктивная реализация этой системы была проще, чем различных Катковых систем, и не выходила за рамки привычных способов строительства зданий, в связи с чем этот принцип сеисмоизоляции в последствии нашел значительное применение в сейсмостойком строительстве. Опыт землетрясений показал, что здания с гибкими нижними этажами не всегда успешно переносят землетрясения. Все не, как отмечается в , при некотором конструктивном усовершенствовании и ограничении области применения эта система сейсмоизоляции может оказаться полезной для сейсмостойкого строительства. Все описанные выше предложения конструктивного решения системы сейсмоизоляции направлены на то, чтобы снизить действие на здание горизонтальных составляющих сейсмического воздействия. Одно из наиболее простых и надежных в эксплуатации технических решении, позволяющих снижать действие на здание как горизонтальных, так и вертикальной составляющих сейсмического воздействия, было предложено в конце х годов Ф. Д.Зеленьковым 2,3 рис. Для снижения горизонтальных воздействии надземная часть здания подвешивалась к фундаменту с помощью тяжей. Вертикальные воздействия уменьшаются путем установки на подвески внизу или вверху пружин или рессор. В году в г. Ашхабаде было построено трехэтажное кирпичное здание с системой сейсмоизоляции Ф. Д.Зеленькова ,. В последствии, однако, сейсмоизоляция с помощью подвесных элементов получила значительно меньшее распространение, чем с помощью опорных элементов. Опорные элементы они могут быть упругими, Катковыми, скользящими располагаются между фундаментом и надфундаментной конструкцией или между нижней и верхней частями разделенного зазором фундамента. Ввиду большого
Рис. Конструкция сейсмоамортиэатора Ф. Д.Зеленькова. I плита фундамента 2 рама фундамента 3 ригель 4 тяги 5 рессоры б ранлбалка 7 стена. Рассмотрим конструктивные особенности лишь тех видов опорных элементов, которые уже нашли применение в сейсмостойком строительстве. Упругие опорные элементы, представляющие собой резиновые или резинометаллические подушки Срис. Скопле СФРЮ 6,4 и в г. Ламбеск Франция 9. Сейсмоизолирующие элементы в обоих зданиях размещаются между фундаментом и надземной частью. Резинометаллические опоры, имеющие свинцовый сердечник рис. Новой Зеландии 2. С помощью опор такого вида удается уменьшить крутящие моменты в сооружении 2, что очень важно для сооружений с неравномерным распределением масс или несимметричных в плане. Катковые опоры специальной геометрической формы, называемые эллипсоидами вращения или сфероидами, применяются как средство сейсмоизоляции 5этажного крупноблочного здания, построенного в г. Севастополе в году рис. Там же чуть позднее построены два крупноблочных здания с системой сеисмоизоляции в виде цилиндрических стоек со сферическими торцами . В 8этажном здании стоики высотой 5 мм размещены в техническом подвальном помещении рис. В другом здании применены стойки высотой на этаж. Расположены они в надземной части здания рис. В результате 8этажное крупноблочное здание стало 9этажным. В г. Навои построено четырехэтажное крупнопанельное здание на кинематическом фундаменте. Рис. Резиномоталлическая опора. Г стальные прокладки 2 слои вулканизированного каучука 3 отверстия для анкерных болтов. Рис. Резинометаллическая опора с сердечником. I стальные прокладки 2 свинцовый сердечьк 3 резиновая прокладка. Рис. Конструкция системы сейсмоизоляции с использованием сферо ов. Рис. I фундамент 2 нижняяплита опорного блока 3 плоский стальной контакт 4 стопки со сферическими торцами 5 сферический стальной контакт б верхняя плита опорного блока 7 упругая прокладка В стена 9 перекрытие Фундамента бункер системы демпфирования II песок основание подвала.
