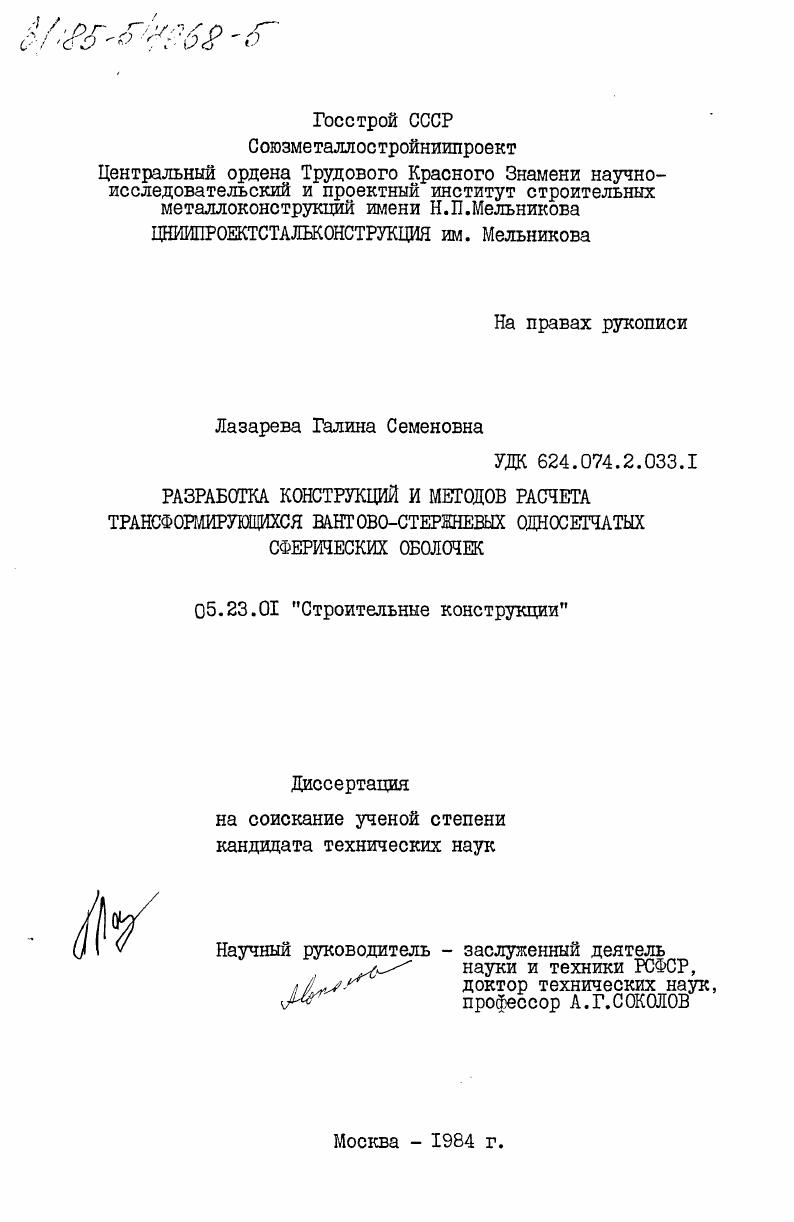

Разработка конструкций и методов расчета трансформирующихся вантово-стержневых односетчатых сферических оболочек

• Автор: Лазарева, Галина Семеновна
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 193 c. : ил

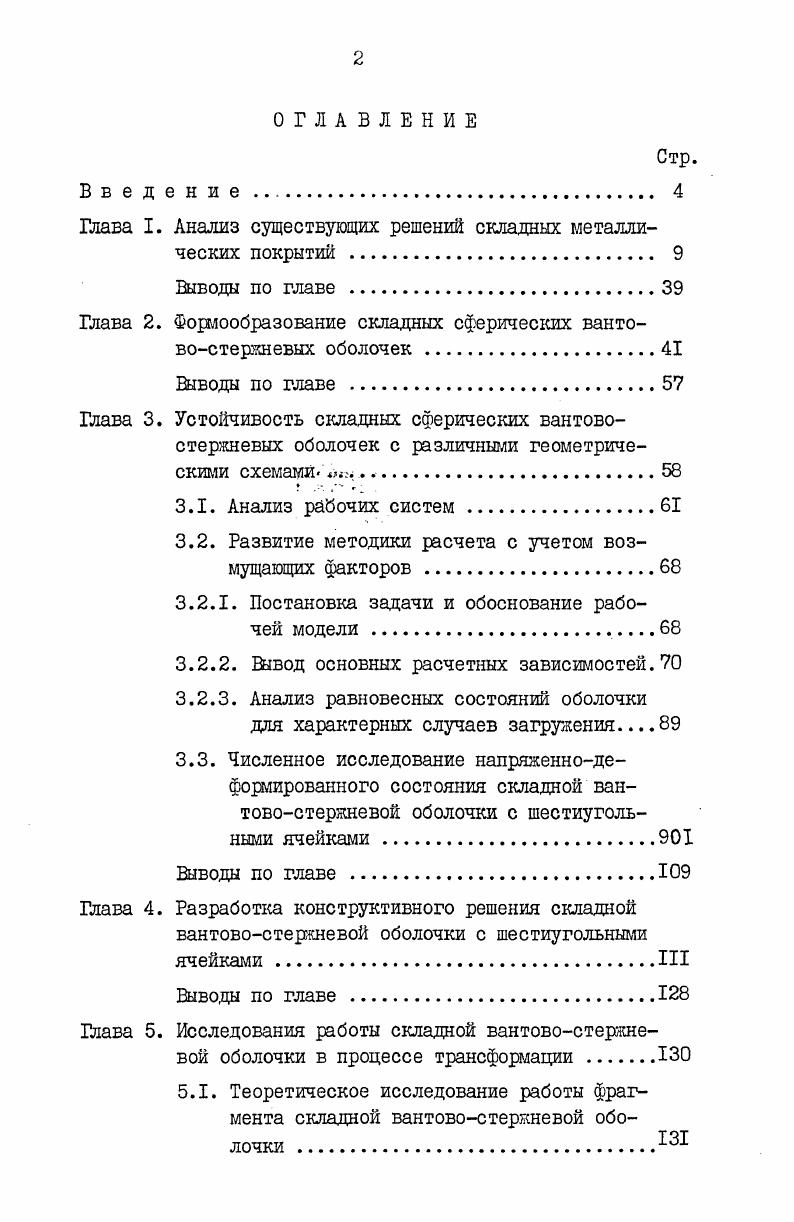

ОГЛАВЛЕНИЕ
Введение

Глава I. Анализ существующих решений складных металлических покрытий

Выводы по главе

Глава 2. Формообразование складных сферических вантовостержневых оболочек .

Выводы по главе

Глава 3. Устойчивость складных сферических вантовостержневых оболочек с различны, геометрическими схемаминм .

3.1. Анализ рабочих систем

3.2. Развитие методики расчета с учетом возмущающих факторов

3.2.1. Постановка задачи и обоснование рабочей модели

3.2.2. Бйвод основных расчетных зависимостей.

3.2.3. Анализ равновесных состояний оболочки для характерных случаев загружения
3.3. Численное исследование напряженнодеформированного состояния складной вантовостержневой оболочки с шестиугольными ячейками.
Выводы по главе
Глава 4. Разработка конструктивного решения складной вантовостерхневой оболочки с шестиугольными ячейками III
Вывода по главе
Глава 5. Исследования работы складной вантовостержневой оболочки в процессе трансформации .
5.1. Теоретическое исследование работы фрагмента складной вантовостержневой оболочки
5.2. Конструктивные приемы, уменьшающие усилия в стержнях в процессе трансформации
5.3. Экспериментальное исследование работы фрагмента складной вантовостержневой оболочки
ЕИводы по главе .
Глава 6. Экспериментальное исследование устойчивости
складной вантовостержневой оболочки
6.1. Методика проведения испытания
6.2. Анализ результатов экспериментального исследования
Выводы по главе .
Основные выводы
Список литературы


В соответствии с этим они разделяются на три группы. К первой группе относятся конструкции, при складывании которых меняется преимущественно один габаритный размер, ко второй и третьей соответственно два и три габаритных размера. Способ доставки на строительную площадку трансформирующихся систем может быть различным: отдельными элементами, отправочными марками, а также целиком конструкциями покрытий и несущих каркасов. При доставке первыми двумя способами остается большой объем работ по сборке конструкции на строительной площадке. Наиболее перспективными являются складные системы с высокой степенью заводской готовности - третий и четвертый способ доставки. Рассмотрим их подробней. Обзор существующих конструктивных решений начнем с систем первой группы, в процессе трансформации которых изменяется только один габаритный размер. Общим у них является то, что они состоят из жестких элементов балок, ферм, соединенных между собой жесткими или гибкими связями. Трансформация их происходит, как правило, с помощью специальных механических приспособлений: телескопических мачт, лебедок, подъемных кранов. На рис. Таким образом, моцут быть образованы как плоские, так и цилиндрические покрытия. Разработан и внедрен в практику строительства плоский вариант покрытия размером x м, массой 3 т. Перевозка его осуществляется в сложенном виде на одной грузовой машине с прицепом и устанавливается в рабочее положение бригадой из 5 человек с помощью крана за мин. Рис. На рис. Представленное на рис. Сами фермы также выполнены с шарнирным присоединением элементов решетки к обоим поясам. Жесткость конструкций обеспечивается за счет закрепления фиксаторами положения шарнирно-ломаго-щихся стержней, выполняющих роль связей по нижним поясам ферм. П9_7. Аналогичная принципиальная схема предложена в работе /~ б_7. В состав покрытия входит серия шарнирно-соединенных между собой балок с поперечными гибкими связями и элементами настила. Решетчатые балки выполнены с параллельными поясами и стойками. В отличие от предыдущего решения в них отсутствует жесткая раскосная решетка. Роль раскосов выполняют диагональные элементы из четырех предварительно напряженных стальных канатов. Балки связаны между собой по нижним и верхним поясам гибкими связями, которые ограничивают степень раскрытия конструкции. К связям по нижним поясам присоединена тяга, с помощью которой покрытие разворачивается в проектное положение. На рис. Верхнее кольцо крепится к телескопической башне. При опускании башни происходит складывание конструкции. Этот принцип использован при монтаже тентового покрытия над стадионом в г. Сетчатое покрытие размером x м, приведенное на рис. Казани и служит в качестве павильона на ВДНХ /~_7. Рис. Рис. Оно было собрано полностью на строительной площадке из неразрезных труб, образующих на плоскости ортогональную сеть с жесткой диагональю. Для получения поверхности двоякой кривизны покрытие трансформировали в рабочее положение, за счет подвижности узлового соединения, и фиксировали гайками. Аналогичная конструкция из дерева приведена на рис. Ко второй группе относятся складные системы, способные изменять свои габаритные размеры по двум направлениям. Это, как правило, плоские структурные покрытия с шарнирным соединением элементов, либо жесткие арки, рамы, образующие после раскрытия каркасы с различной формой поверхности. Трансформация их осуществляется с помощью различных приспособлений: рычагов, подвижных опор, лебедок, а также подъемных механизмов. На рис. Трансформация их осуществляется за счет изменения длины вант, происходящей при вращении центрального барабана, а также энергии пружин контурного кольца, вынужденно растянутых в сложенном состоянии. Решение контурного кольца может быть различно. На рис. Роль раскосов выполняют пружины /~_7. Во втором варианте (рис. Концы каждой пары соединены между собой упругими связями 7~*_7. Складная конструкция зонтичного типа изображена на рис. Сжатые меридиональные элементы состоят из трех шарнирно-соединенных между собой звеньев /~"Ю1_7. Рис. РисЛ. РисЛ.
