Прочность и деформативность перемычек с вутами в диафрагмах высоких зданий

• Автор: Шараф, Талал Мамдух
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 140 c. : ил

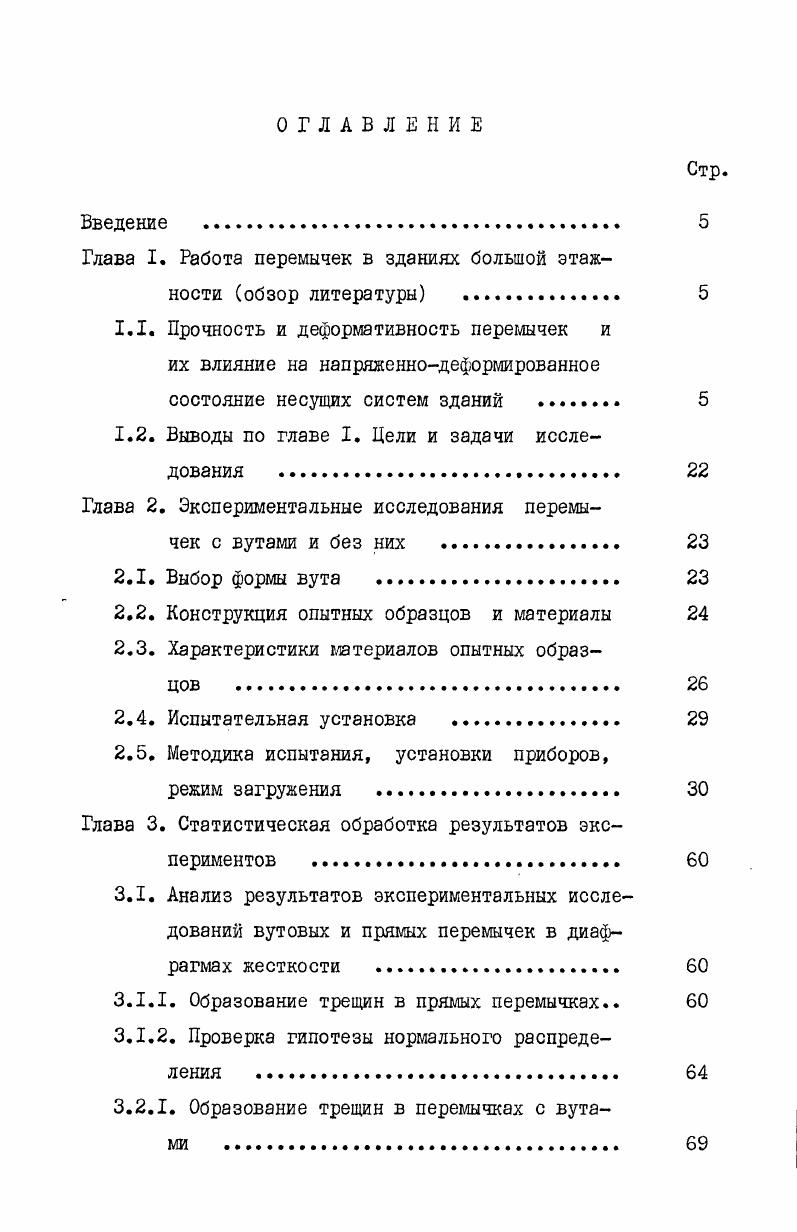

ОГЛАВЛЕНИЕ
Введение

Глава I. Работа перемычек в зданиях большой этажности обзор литературы .

1.1. Прочность и деформативность перемычек и их влияние на напряженнодеформированное состояние несущих систем зданий .

1.2. Выводы по главе I. Цели и задачи исследования .

Глава 2. Экспериментальные исследования перемычек с вутами и без них .

2.1. Выбор форш вута.

2.2. Конструкция опытных образцов и материалы

2.3. Характеристики глатериалов опытных образцов .

2.4. Испытательная установка

2.5. Методика испытания, установки приборов,

режим загружения.
Глава 3. Статистическая обработка результатов экспериментов .
3.1. Анализ результатов экспериментальных исследований вутовых и прямых перемычек в диафрагмах жесткости.
3.1.1. Образование трещин в прямых перемычках
3.1.2. Проверка гипотезы нормального распределения .
3.2.1. Образование трещин в перемычках с вутами
3.2.2. Проверка гипотезы нормального распределения
3.3.1. Разрушение прямых перемычек .
3.3.2. Проверка гипотезы нормального распределения
3.4.1. Разрушение вутовых перемычек .
3.4.2. Проверка гипотезы нормального распределения
3.5.1. Статистическая обработка и оценка парных зависимостей по экспериментальным
данным для безвутовых перемычек
3.6.1. Применение метода наименьших квадратов для статистической обработки зависимости
в перемычках с вутами .
Глава 4. Расчет монолитных перемычек диафрагмы по предельным состояниям первой и второй группы .
4.1. Сопоставление расчета по СНиП по первому предельному состоянию с результатами
опытов
4.1.1. Прочность прямых перемычек .
4.1.2. Прочность перемычек с вутами .
4.1.3. Сопоставление несущей способности перемычек с вутами и без вутов
4.2.2. Образование, наклонных трещин в перемычках с вутами НО
4.3. Выводы по главе 4
Глава 5. Влияние вутов на работу диафрагм высотного здания
5.1. Выводы по главе 5
Выводы по работе
Список литературы


Расчет диафрагмы многоэтажных зданий с вутами и без-вутовыми перемычками с использованием характеристик податливости перемычки 3 при упругой и неупругой работе перемычки. Диссертационная работа выполнена на кафедре железоюетонных конструкций ордена Трудового Красного Знамени МИСИ им. В.В. Куй-бышева под руководством доктора технических наук, профессора Дроздова Павла Филаретовича. Глава I. Перемычки в системе здания выполняют несколько функций. Воспринимают реакцию перекрытий, работают на горизонтальную нагрузку, на сдвиг и изгибающие моменты и на сжатие от вертикальных нагрузок; работа перемычек характеризуется нелинейной зависимостью. В работе / / П. Ф.Дроздов принимает удобную приближенную линейную зависимость между смещением концов перемычки и действующей в ней перерезывающей силой. СНиП при значениях ^ и , соответствующих кратковременному действию нагрузки), а коэффициент ^ учитывает влияние сдвига. Наличие трещин учитывается согласно / / с помощью коэффициента увеличения прогиба за счет развития неупругих деформаций. Деформации железобетонных конструкций под влиянием наклонных трещин недостаточно изучены как для перекрестных трещин, так и для трещин одного направления, возникающих под воздействием ветра. Деформация сжатия простенка, монолитно связанного с перемычкой, передается перемычке, вызывая в ней напряжение сжатия. Поперечное сжатие торцов перемычки в углах ее примыкания к простенку вызывает растягивающие и сдвигающие напряжения, уменьшающиеся от угла к средней продольной оси перемычки и к середине ее пролета. В углах перемычки имеют место наибольшие значения моментов от перекосов, вызванных горизонтальными нагрузками или деформациями основания. Общие соображения, высказанные в работе П. Ф.Дроздова, были развиты в исследованиях / 1,2,,,, /. В экспериментально-теоретическом исследовании железобетонных диафрагм жесткости с одним рядом проемов было учтено перераспределение усилий между несущими конструкциями вследствие образования и развития трещин в перемычках. Г . Мт) при нормативной нагрузке и в момент разрушения ( Мр ). Л.З. Анишин в/2/и/1/ приводит результаты экспериментального определения прогибов балок на основании испытаний опытных образцов, которые испытывались по схеме однопролетной балки, загруженной в середине пролета. Характеристики прочности и жесткости узла заделки перемычки в простенок были исследованы в Центральном научно-исследовательском институте ЦНИИЭПжилшца, где проводились испытания опытных образцов в натуральную величину, как показано в работе / 4 /. М /О. Действие знакопеременных усилий не вызвало снижения несущей способности образцов, разрушавшихся по нормальным сечениям. Для случая разрушения по наклонным сечениям знакопеременная разрушающая нагрузка согласно / / оказалась на 6% меньше однозначного статического разрушающего усилия. Испытания на пуль-сационные воздействия показали снижение несущей способности на % для случая разрушения по наклонным сечениям и на 6% при разрушении по нормальным сечениям. Экспериментальные исследования железобетонных перемычек в условиях действия больших знакопеременных сдвигающих усилий проведены в ЦНИИЭП жилища / /. Опытные образцы представляли собой фрагменты стены, состоящей из двух простенков, соединенных перемычкой с отношением ? Разрушение всех перемычек произошло по диагонали независимо от системы армирования и прочности замоноличенных участков, первые трещины появились в зонах действия наибольших моментов, в местах примыкания перемычки к простенкам. Анализ напряженно-деформированного состояния перемычек показал / /, что главная трещина образуется в тот момент, когда главные растягивающие напряжения в центре тяжести перемычки достигли величин прочности бетона при растяжении, определенных методом раскалывания. Характер разрушения перемычек при разных системах армирования имел некоторые отличительные особенности. Так, при армировании только продольной арматурой, разрушение происходило по главной трещине. При армировании хомутами и сетками разрушение было более постепенным. После образования главной трещины возникали другие трещины, параллельные главной, которые образовывали диагональную зону разрушения.
