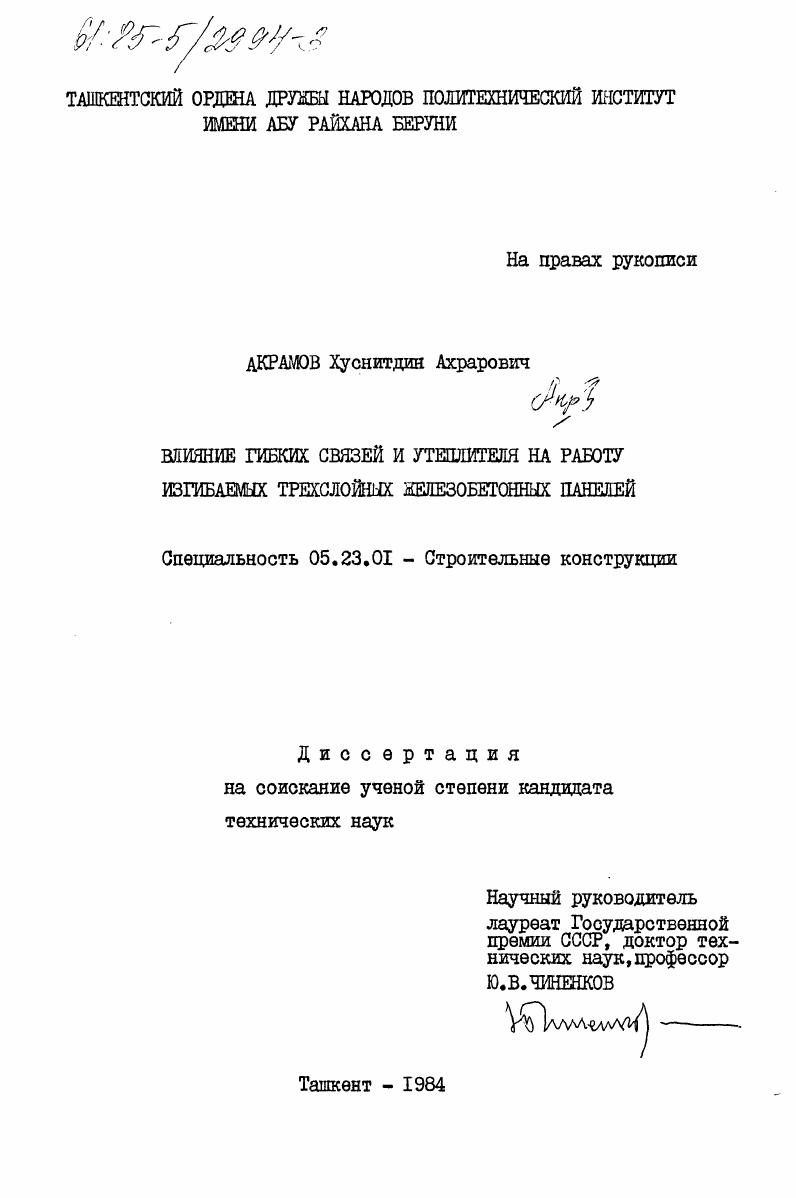

Влияние гибких связей и утеплителя на работу изгибаемых трехслойных железобетонных панелей

• Автор: Акрамов, Хуснитдин Ахрарович
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Ташкент
• Количество страниц: 196 c. : ил

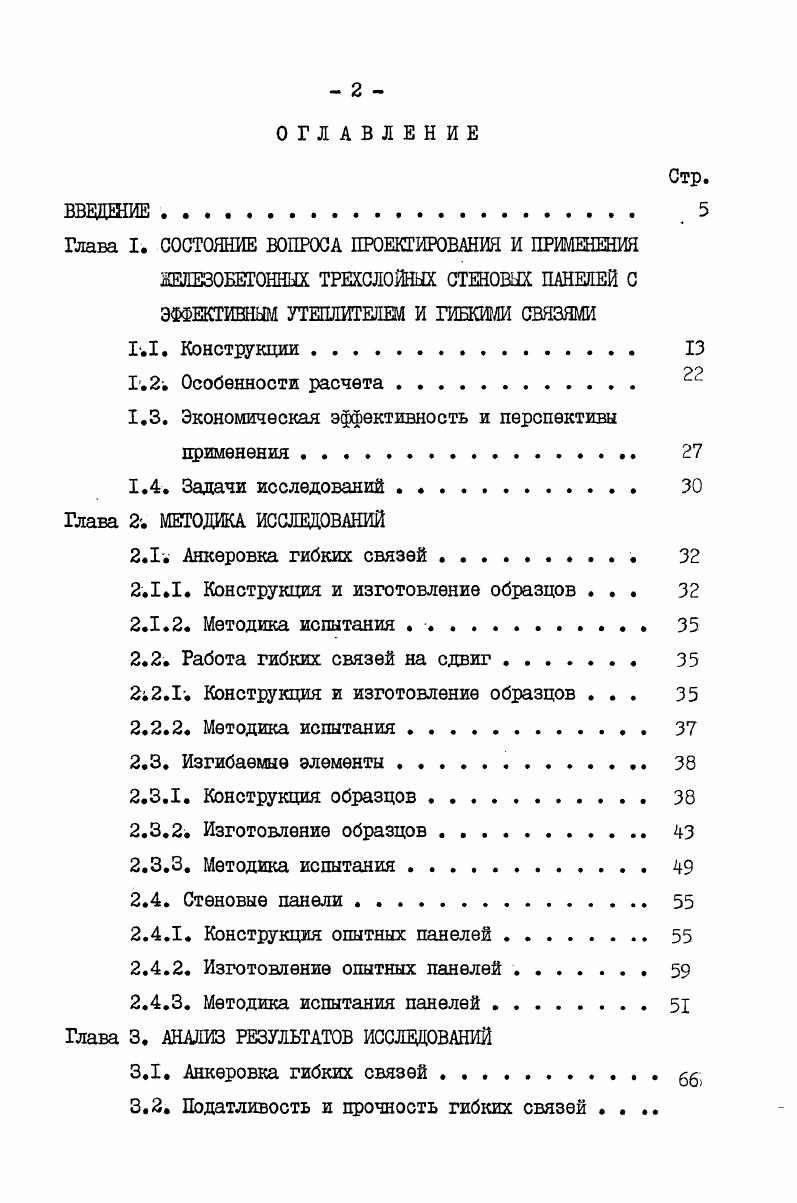

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.
Глава I. СОСТОЯНИЕ ВОПРОСА ПРОЕКТИРОВАНИЯ И ПРИМЕНЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ТРЕХСЛОЙНЫХ СТЕНОВЫХ ПАНЕЛЕЙ С ЭФФЕКТИВНЫМ УТЕПЛИТЕЛЕМ И ГИБКИМИ СВЯЗЯМИ Г.. Конструкции.

1.2. Особенности расчета .

1.3. Экономическая эффективность и перспективы применения

1.4. Задачи исследований .

Глава 2. МЕТОДИКА ИССЛЕДОВАНИЙ

2.Г. Анкеровка гибких связей

2.1.1. Конструкция и изготовление образцов .

2.1.2. Методика испытания . .

2.2. Работа гибких связей на сдвиг .

22.1. Конструкция и изготовление образцов .
2.2.2. Методика испытания
2.3. Изгибаемые элементы .
2.3.1. Конструкция образцов
2.3.2. Изготовление образцов .
2.3.3. Методика испытания
2.4. Стеновые панели.
2.4.1. Конструкция опытных панелей .
2.4.2. Изготовление опытных панелей
2.4.3. Методика испытания панелей
Глава 3. АНАЛИЗ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ
3.1. Анкеровка гибких связей 6
3.2. Податливость и прочность гибких связей
Стр.
при сдвиге
3.2.1. Податливость гибких связей.
3.2.2. Прочность гибких связей .
3.3. Прочность, жесткость и трещшостойкость железобетонных слоев трехслойных панелей
3.3.1. Прочность
3.3.2. Появление трещин.
3.3.3. Развитие и ширина раскрытия трещин
3.3.4. Прогибы
3.4. Прочность, жесткость и трещшостойкость трехслойных изгибаемых элементов
3.4.1. Прочность .
3.4.2. Появление трещин .
3.4.3. Развитие и ширина раскрытия трещин Ю
3.4.4. Прогибы
ВыводыЦ
Глава 4. УЧЕТ СОВМЕСТНОЙ РАБОТЫ СЛОЕВ ТРЕХСЛОЙНЫХ ПАНЕЛЕЙ
4.1. Работа панелей до появления трещин .
4.1.1. Влияние гибких связей . Ц
4.1.2. Влияние утеплителя
4.1.3. Напряжения в бетоне
4.2. Появление трещин
4.2.1. Общие положения расчета
4.2.2. имер расчета
4.2.3. Сравнение теоретических результатов с экспериментальными
4.3. Прочность трехслойных панелей.
Стр.
4.3.1. Общие положения расчета .
4.3.2. Пример расчета.
4.3.3. Сравнение теоретических результатов с экспершентаяьными Г
Вывода.
Глава 5. ИСПЫТАНИЕ И ВНЕДРЕНИЕ ПАНЕЛЕЙ
5.1. Испытание панелей
5.1.1. Прочность .
5.1.2. Трещшостойкость
5.1.3. Жесткость
5.2. Влияние косого изгиба на работу панелей
5.3. Панели с уменьшенным расходом арматуры . . .
Вывода..
ОБЩИЕ ВЫВОДЫ И ПРЕДЛОЖЕНИЯ
СПИСОК ЛИТЕРАТУ


Однако широкого применения в довоенный период такие конструкции не получили из-за отсутствия эффективных решений и материалов для выполнения рациональных связей между наружными железобетонными слоями, а также из-за незначительного объема панельного строительства. После войны объем разработок, исследований и опытного строительства с применением трехслоиных панелей расширился. При этом наибольшее распространение получили панели с утеплителем из минераловатных плит и связями между наружными железобетонными слоями в виде бетонных ребер. Такая конструкция обладает существенным недостатком. Сквозные ребра, жестко связывающие слои, препятствуют температурным деформациям наружного слоя панели. При этом вовлекается в работу внутренний слой панели и связи, прикрепляющие панель к внутренним конструкциям здания. Трещины являются путями проникновения влаги, увлажняющей утеплитель и вызывающей коррозию арматуры панели. Из-за указанных недостатков объем производства трехслойных панелей с ребрами существенно сократился. Дальнейшее совершенствование конструкции трехслойных панелей в нашей стране осуществляется путем замены сплошных бетонных ребер, соединяющих наружные слои, гибкими металлическими связями. При этом отдается предпочтение жестким утеплителям, что позволяет обеспечить при изготовлении проектные толщины слоев панели, ЦЦ№1ЭПжилища совместно с рядом научных и проектных организаций разработаны, исследованы и внедрены такие панели для жилищного строительства. Здесь наружный слой подвешен с помощью гибких связей на внутреннем несущем слое панели, при этом предполагается, что он может свободно деформироваться практически без возникновения в нем температурных напряжений (рис. Во внутреннем несущем слое панели, находящимся зимой и летом в мало изменяющихся условиях, не возникает значительных температурных деформаций и температурных напряжений. Все вертикальные нагрузки воспринимает внутренний слой. Гибкие связи включают подвески и подкосы из стержней диаметром 8- мм и распорки из катанки диаметром 4-6 мм, выполняемые из низколегированных го-рячекатаняых сталей марок ХНДП или ХНДГШ1 и других сталей типа Кор-Тен с повышенным сопротивлением коррозии или из обычных сталей с антикоррозийным покрытием. Для несущих стен толщина внутреннего слоя в зависимости от этажности и марки бетона составляет -0, наружного не менее мм при тяжелом бетоне слоев марки не ниже МГ и легкого не ниже М0. S-Ъ ? ПС-Б и ПСБ-С плотностью - кг/м3, наружный слой армируют сеткой из проволоки. Гибкие связи входят в состав каркаса, устанавливаемого во внутреннем слое. Результаты проведенных работ обобщены в ряде нормативных документов //з. М^Ци выпущены рабочие чертежи панелей для массового применения. Выявлено так же, что теплопотери стен из панелей с гибкими связями на -$ меньше, чем стен из панелей с бетонными ребрами. Для общественных, административно-бытовых, вспомогательных и производственных каркасно-панельных зданий с каркасом по серии ИИ- ЦЕШИЭП ТБЗ и ТК совместно с рядом других институтов разработали трехслойные панели ленточной разрезки с гибкими связями и утеплителем из минераловатных плит ("Трехслойные железобетонные стеновые панели с гибкими связями и утеплителем из минераловатных плит”. Москва, г. Панели длиною б м имеют высоту от 0,9 до 1,8 м и изготовляются из бетона марки М0 при толщине внутреннего несущего слоя , наружного и утеплителя -0 мм (рис. Как и в панелях для жилых зданий наружный слой навешивается на внутренний с помощью подвесок, подкосов и распорок диаметром 6-8 мм из стали класса А-Ш с защитой их ©цинкованием. Наружные слои армируются сетками, устанавливаемыми по их оси, с рабочей арматурой диаметром 6 мм из стали класса А-Ш и проволоки диаметром 4 мм из стали класса Вр-1. Поперечные каркасы, в которые входят связи, устанавливают с шагом см до бетонирования. Панели устанавливаются на консоли колонн и прикрепляются к ним сваркой с помощью гибких стальных связей. Перемычечные панели дополнительно прикрепляются через закладные детали к перекрытию с целью снижения действующих в них усилий и уменьшения расхода арматуры. Рас. У.
