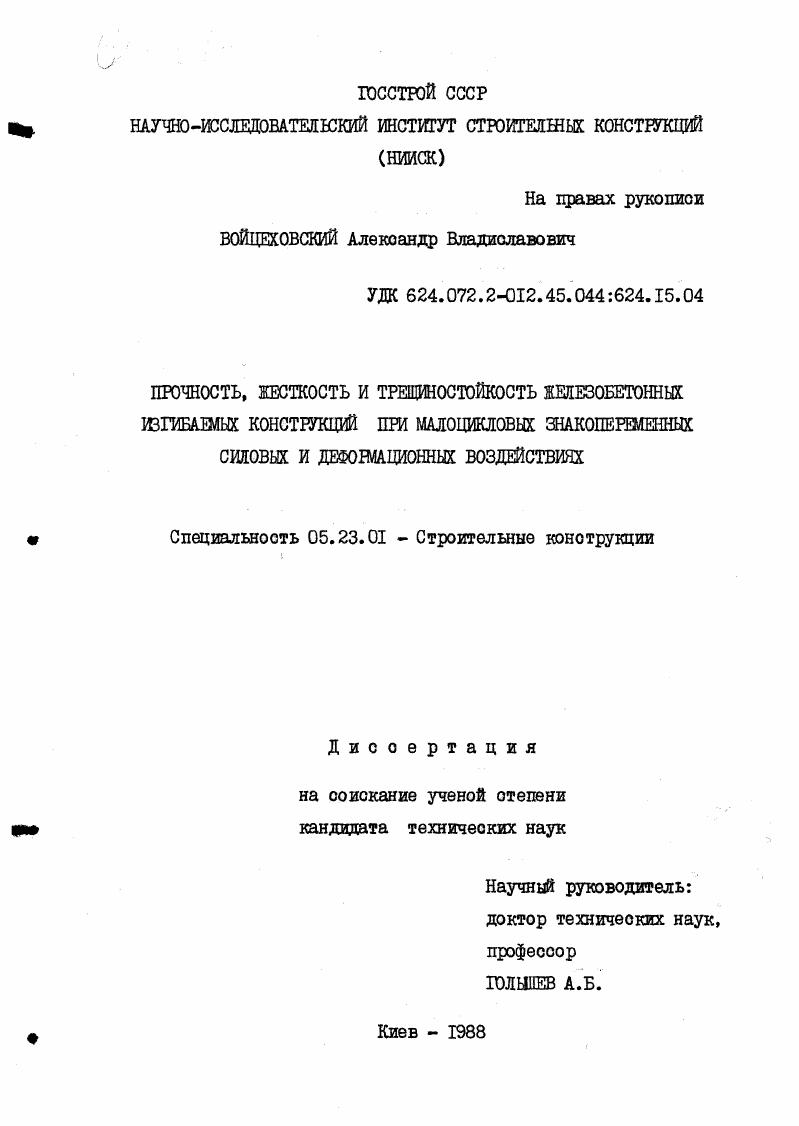

Прочность, жесткость и трещиностойкость железобетонных изгибаемых конструкций при малоцикловых знакопеременных силовых и деформационных воздействиях

• Автор: Войцеховский, Александр Владиславович
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 1988
• Место защиты: Киев
• Количество страниц: 189 с.

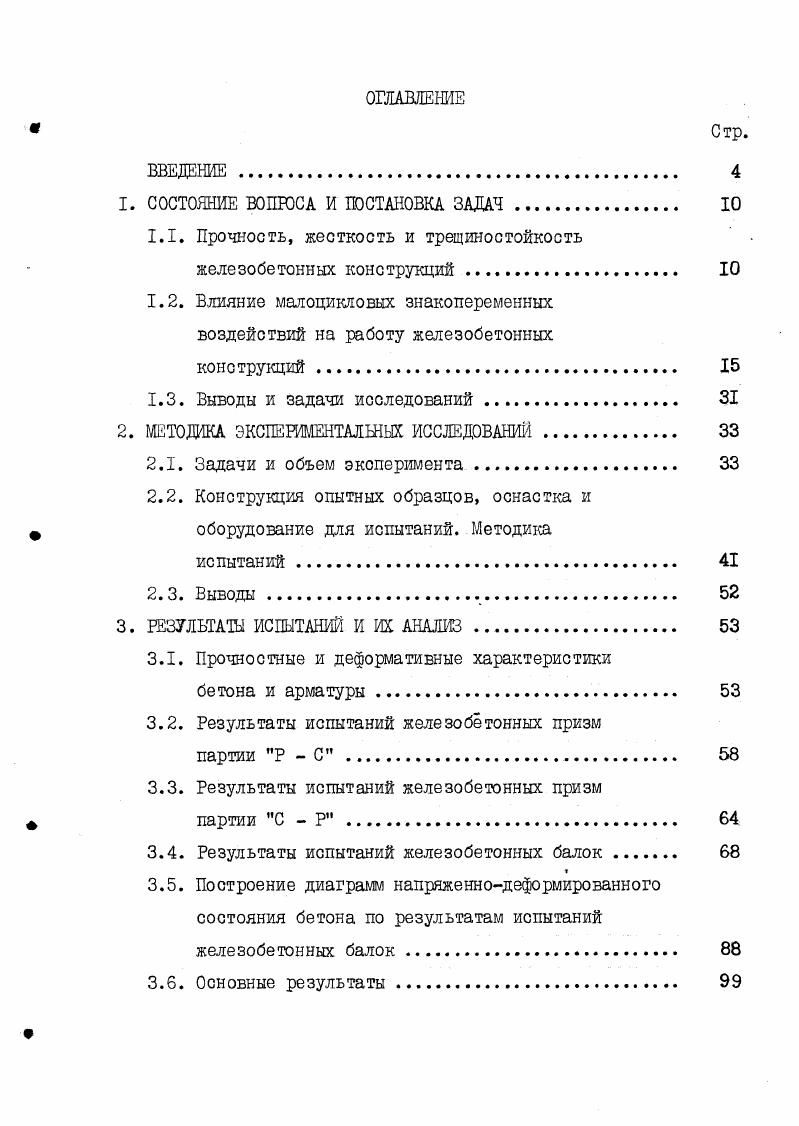

1. СОСТОЯНИЕ ВОПРОСА И ПОСТАНОВКА ЗАДАЧ

1.1. Прочность, жесткость и трещшостойкостъ

железобетонных конструкций

1.2. Влияние маяоцикловых знакопеременных воздействий на работу железобетонных

конструкций

1.3. Выводы и задачи исследований .

2. МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ.

2.1. Задачи и объем эксперимента

2.2. Конструкция опытных образцов, оснастка и

оборудование для испытаний. Методика

испытаний
2.3. Выводы.
3. РЕЗУЛЬТАТЫ ИСПЫТАНИЙ И ИХ АНАЛИЗ
3.1. Прочностные и деформативные характеристики
бетона и арматуры
3.2. Результаты испытаний железобетонных призм
партии Р С
3.3. Результаты испытаний железобетонных призм
партии С Р
3.4. Результаты испытаний железобетонных балок .
3.5. Построение диаграмм напряженнодеформированного
состояния бетона по результатам испытаний железобетонных балок
3.6. Основные результаты .

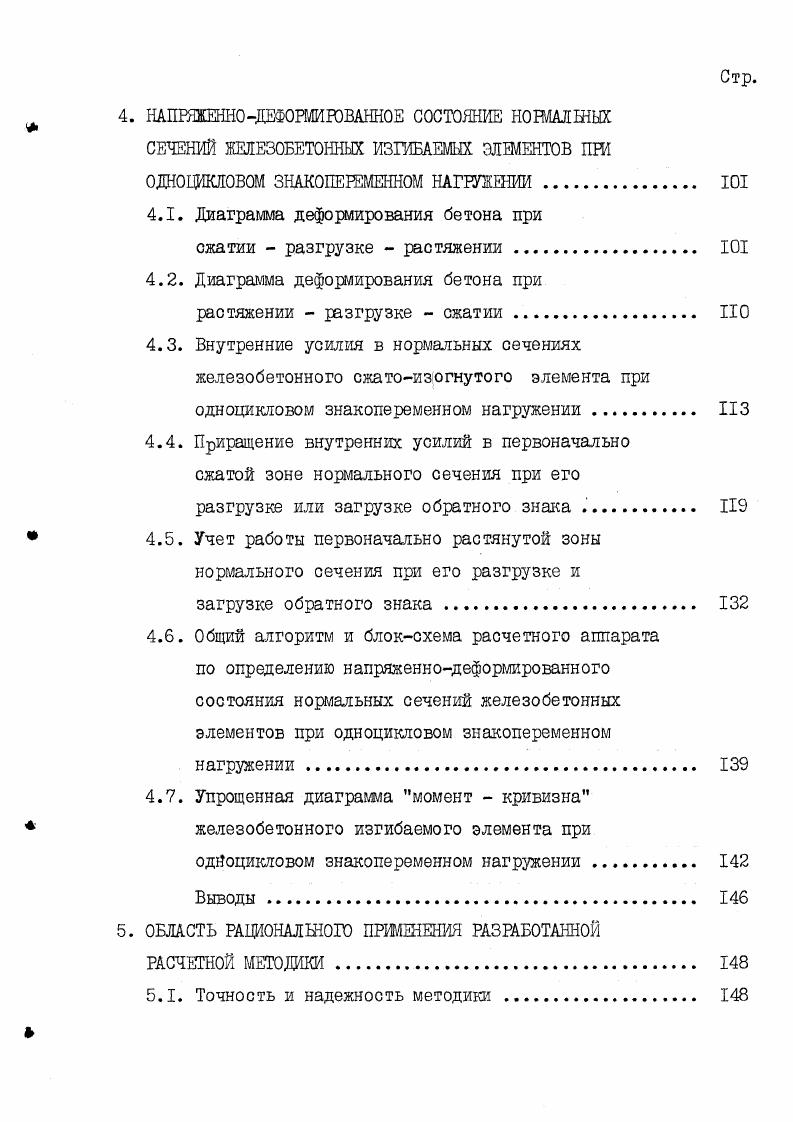

4. НАПРЯЖЕННОДЕФОРМКЮВАНКОЕ СОСТОЯНИЕ НОШАШЫХ СЕЧЕНИЙ ЖЕЛЕЗОБЕТОННЫХ ИЗГИБАЕМЫХ ЭЛЕМЕНТОВ ПШ ОДНОЦИКЛОВОМ ЗНАКОПЕШШНОМ НАГЕШНИИ.
4.1. Диаграмма деформирования бетона при
сжатии разгрузке растяжении.
4.2. Диаграмма деформирования бетона при
растяжении разгрузке сжатии НО
4.3. Внутренние усилия в нормальных сечениях железобетонного ежатокзогнутого элемента при одноцикловом знакопеременном нагружении
4.4. Приращение внутренних усилий в первоначально сжатой зоне нормального сечения при его
разгрузке или загрузке обратного знака .
4.5. Учет работы первоначально растянутой зоны
нормального сечения при его разгрузке и
загрузке обратного знака .
4.6. Общий алгоритм и блоксхема расчетного аппарата по определению напряженнодеформированного состояния нормальных сечений железобетонных элементов при одноцикловом знакопеременном нагружении
4.7. Упрощенная диаграмма момент кривизна
железобетонного изгибаемого элемента при
одНоцикловом знакопеременном нагружении.
Выводы
5. ОБЛАСТЬ РАЦИОНАЛЬНОГО ПРИМЕНЕНИЯ РАЗРАБОТАННОЙ
РАСЧЕТНОЙ МЕТОДИКИ
5.1. Точность и надежность методики .
Стр.
5.2. Оценка эффективности методики применительно
к некоторым типам конструкций
5.2.1. Примеры расчета статически неопределимых железобетонных бачок .
5.2.2. Расчет сжатоизогнутых элементов и конструкций, имеюцих первоначальные
трещины.
5.2.3. Использование реальной диаграммы состояния при расчете конструкций реконструируемых промышленных предприятий.
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ Г
ПШЮЖШИЯ
ВВЕДЕНИЕ


Интегральная оценка влияния растянутой зоны бетона заключается в том, что для всего диапазона изгибащих моментов от нуля до Ми условно повышается модуль упругости арматуры делением на коэффициент , что заменяет учет растя нутого бетона как для участков с трещинами, так и для учаотков без них. Такой подход позволяет с единых позиций оценивать прочность и
жесткооть сечений железобетонных элементов при решении целого ряда практических задач, в том числе железобетонных балок на упругом полупространстве 1б . Другим таким методом является метод, разработанный в НИИСК Госотроя СССР. Прочность расчетного сечения считается исчерпанной, если деформации крайних сжатых волокон бетона или растянутой арматуры достигают предельного значения. Как первый, так и второй метод обеспечивает методологически единую оценку деформативности элемента на всех стадиях его работы и позволяет использовать для расчета сиотем из нелинейноде ф формируемого материала традиционный аппарат строительной механики. Относительно выбора формы связи между напряжениями и деформациями бетона необходимо отметить следущее. Как видно из работ ,,, при оценке напряженнодеформированного состояния статически определимых конструвдий в качестве расчетной может быть использована идеализированная диаграмма ГукаПрандтля. На результатах расчета по предельным ооотояниям это практически не отражается. Что же касается статически неопределимых конструкцй, то здесь при решении большинства задач можно пользоваться только реальной диаграммой сжатого бетона см. Рио. Особенно это видно при раочете таких конструодий на деформационные воздействия В этом случае ошибка в определении внутрен них усилий практически прямо пропорциональна погрешности, допущенной при оценке жесткости . В последнее время вопросам использования реальной полной диаграммы сжатого бетона уделяется много внимания 3,9,,,, ,,,. Она должна легко интегрироваться, с достаточной точноотью описывать кривую диаграммы, и, наконец, не быть слишком громоздкой в математическом отношении. Таким требованиям отвечает полином вида ,,
бъ кбъц , I. Учет ниспадащей ветви в диаграмме б Сь приводит к тому, что кривая и М момент кривизна также получаетоя с ниспадащей ветвью з, ,,,,,. В этом случае традиционный шаговоитерационный метод расчета, когда вначале задаются шагом нагрузки, а затем уточняются характеристики железобетонной балки в частности, жесткость балки, не подходит. А это, учитывая влияние точности определения жесткости сечения на точность решения задачи в целом, приводит к необходимости расчета момента внутренних сил шаговоитерационным методом через кривизну сечения. В работе разработан достаточно точный метод расчета статически неопределимых систем, в том числе и балок на деформируемом основании, поз болящий рассматривать их напряженнодеформированное состояние в любой стадии загружения и с единых позиций оценивать как прочность системы, так и ее деформативность. Однако при работе таких конструкций на силовые и деформационные воздействия нередки случаи, когда при изменении схемы того или другого воздействия появятся сечения, которые будут разгружаться,а иногда и загружаться нагрузкой обратного знака. Рио 1. Очевидно, для того, чтобы решить вопрос о степени влияния такого рода воздействий на прочность, жесткость и трещиностойкость железобетонных балок, необходимо рассмотреть работу железобетона при малоцикловых знакопеременных воздействиях. Как уже отмечалось выше, работа целого ряда несущих железобетонных конструкций связана с восприятием знакопеременных оиловых либо деформационных воздействий. Особенно часто подвергаются таким воздействиям конструкции зданий и сооружений, возводимые в оложных инженерногеологических условиях. На рис. После искривления основания вследствие его промерзания либо неравномерного оттаивания под краями фундамента изменится раочетная схема основания, а шесте с ней и эпюра изгибающих моментов рис. При проектировании ленточ
Рис. Рис. То же, под каркасные здания до а и после б образования провала или карста
I 1Г
Рис.
