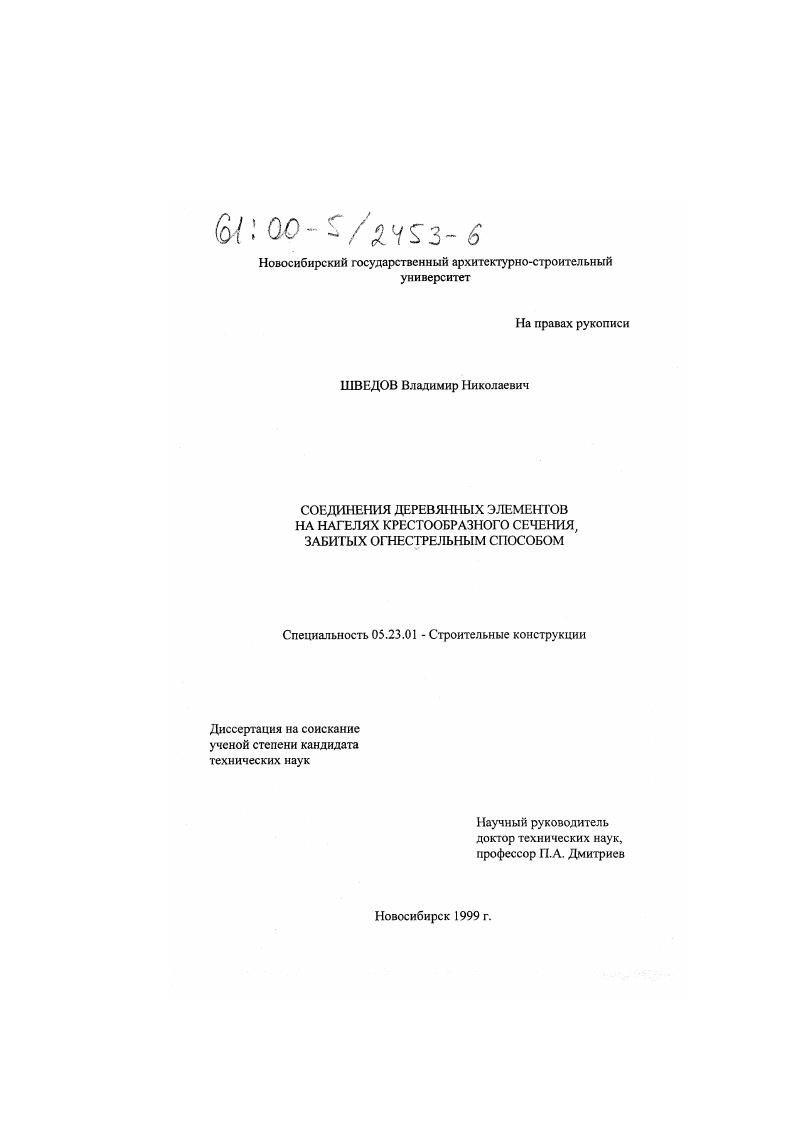

Соединения деревянных элементов на нагелях крестообразного сечения, забитых огнестрельным способом

• Автор: Шведов, Владимир Николаевич
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Новосибирск
• Количество страниц: 185 с. : ил.

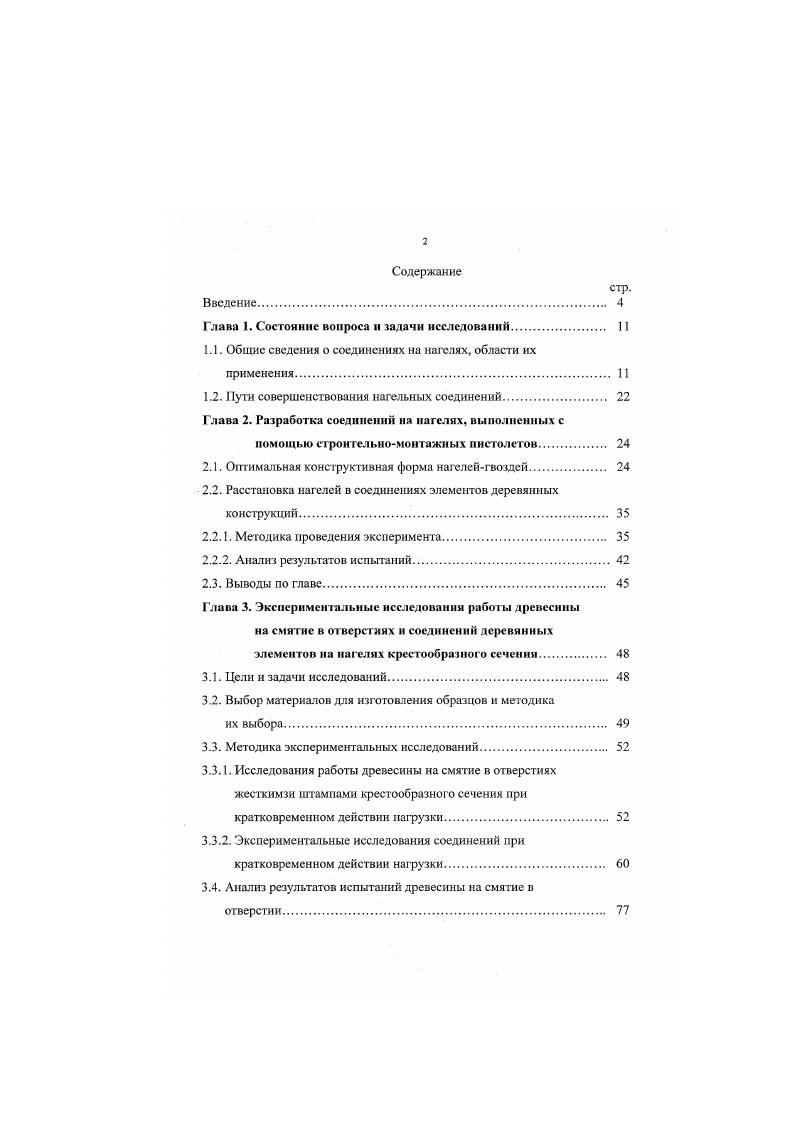

1.1. Общие сведения о соединениях на нагелях, области их применения.

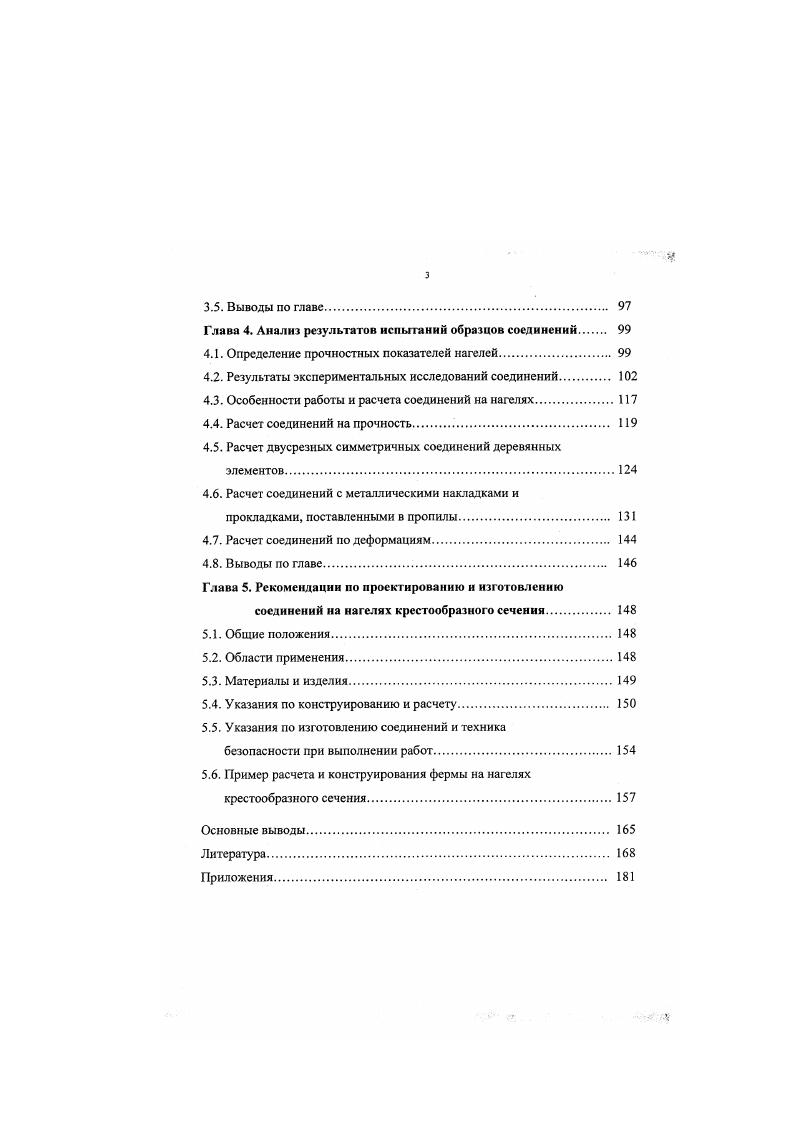

1.2. Пути совершенствования нагельных соединений

Глава 2. Разработка соединений на нагелях, выполненных с

помощью строительномонтажных пистолетов.

2.1. Оптимальная конструктивная форма нагелейгвоздей.

2.2. Расстановка нагелей в соединениях элементов деревянных конструкций

2.2.1. Методика проведения эксперимента.

2.2.2. Анализ результатов испытаний.

2.3. Выводы по главе

Глава 3. Экспериментальные исследования работы древесины

па смятие в отверстиях и соединений деревянных элементов на нагелях крестообразного сечении.
3.1. Цели и задачи исследований.
3.2. Выбор материалов для изготовления образцов и методика
их выбора.
3.3. Методика экспериментальных исследований
3.3.1. Исследования работы древесины на смятие в отверстиях жесткимзи штампами крестообразного сечения при кратковременном действии нагрузки.
3.3.2. Экспериментальные исследования соединений при кратковременном действии нагрузки.
3.4. Анализ результатов испытаний древесины на смятие в
отверстии
з
3.5. Выводы по главе.
Глава 4. Анализ результатов испытаний образцов соединений
4.1. Определение прочностных показателей нагелей.
4.2. Результаты экспериментальных исследований соединений
4.3. Особенности работы и расчета соединений на нагелях
4.4. Расчет соединений на прочность
4.5. Расчет двусрезных симметричных соединений деревянных элементов
4.6. Расчет соединений с металлическими накладками и
прокладками, поставленными в пропилы.
4.7. Расчет соединений по деформациям
4.8. Выводы по главе.
Глава 5. Рекомендации по проектированию и изготовлению
соединений на нагелях крестообразного сечения.
5.1. Общие положения.
5.2. Области применения
5.3. Материалы и изделия.
5.4. Указания по конструированию и расчету.
5.5. Указания по изготовлению соединений и техника
безопасности при выполнении работ
5.6. Пример расчета и конструирования фермы на нагелях крестообразного сечения.
Основные выводы
Литература


Основа пластины состоит из одного трехмиллиметрового вспененного слоя и слоя синтетической смолы, армированной стекловолокном, толщиной примерно 2 мм. При опрессовке соединения слой синтетической смолы обеспечивает равномерно глубокое проникание штырей в обе соединяемые деревянные детали, в то время как слой пены, который необходим только для закрепления гвоздей во время изготоштения плит, полностью сжимается. Эти пластины закладываются между соединяемыми деревянными элементами рис. Как правило, такие пластины применяются в узловых соединениях тяжелых ферм с многоэлементными сечениями поясов и раскосов рис. При этом используют доски толщиной до мм. В ФРГ разработаны нагельные соединения типа Грэйм, позволяющие соединить в узле несколько деревянных элементов. В элементах, подлежащих соединению, в зоне узла прорезают параллельные пазы толщиной до 2 мм. В пазы вводят стальные, как правило, оцинкованные листы толщиной 1,0 . В зависимости от толщины элементов фермы предусматривается установка от двух до шести пластинок в узле. Затем узел с двух сторон при помощи ручного или пневматического инструмента соединяют нагелями гвоздями. В результате образуется многосрезнос нагельное соединение, обладающее высокой прочностью рис. Рис. Разновидности гвоздей Существует несколько типов нагельных соединений, аналогичных системе Грэйм, но отличающихся некоторыми особенностями. Система УВ ФРГ позволяет осуществлять присоединение нескольких брусьев, причем в каждый стержень вводиться отдельная группа стальных листовых прокладок, пробиваемых нагелямигвоздями рис.
