Разработка и исследование арочных конструкций с листовой пространственной решеткой

• Автор: Жидков, Константин Евгеньевич
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Липецк
• Количество страниц: 173 с.

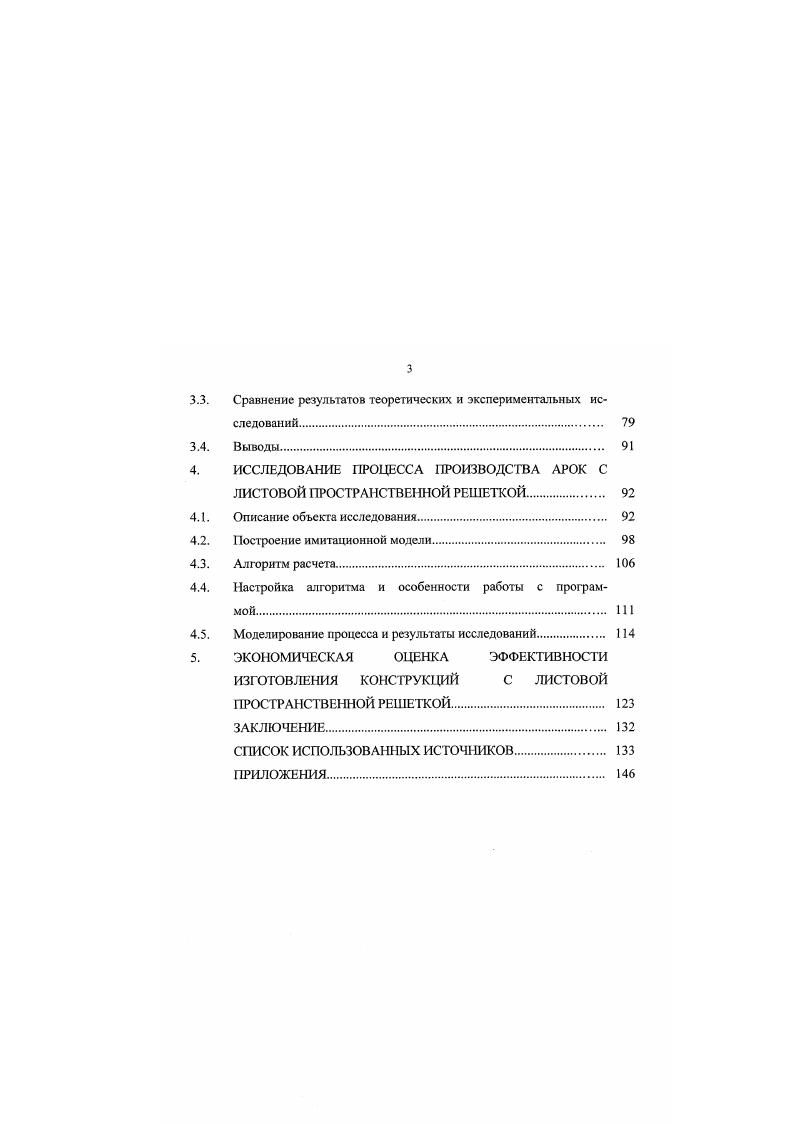

1. СОСТОЯИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЙ

1.1. Арочные конструкции. Общая характеристика

1.2. Исследования арочных конструкций па прочность и устойчивость.

1.3. Технологичность арочных конструкций с объемноформованной

решеткой

1.3.1. Общие положения.

1.3.2. Материалоемкость конструкции с объемноформованной решеткой.

1.3.3. Технологичность изготовления и монтажа арочных конструкций

с объемноформованной решеткой

1.4. Выводы

1.5. Цель и задачи диссертации.

2. КОНСТРУКТИВНЫЕ ФОРМЫ АРОК С ЛИСТОВОЙ ПРОСТРАНСТВЕННОЙ РЕШЕТКОЙ
2.1. Арка из прямолинейных элементов.
2.2. Арка криволинейного очертания.
2.3. Геометрическое проектирование пространственной арочной конструкции грехгранного сечения.
3. НЕСУЩАЯ СПОСОБНОСТЬ И НАПРЯЖЕННОДЕФОРМИРОВАННОЕ СОСТОЯНИЕ АРОК С ЛИСТОВОЙ ПРОСТРАНСТВЕННОЙ РЕШЕТКОЙ.
3.1. Численное моделирование.
3.2. Экспериментальные исследования арок с листовой пространственной решеткой.
3.2.1 Проектирование и изготовление моделей.
3.2.2 Методика проведения испытаний.
3.3. Сравнение результатов теоретических и экспериментальных исследований
3.4. Выводы.
4. ИССЛЕДОВАНИЕ ПРОЦЕССА ПРОИЗВОДСТВА АРОК С
ЛИСТОВОЙ ПРОСТРАНСТВЕННОЙ РЕШЕТКОЙ
4.1. Описание объекта исследования
4.2. Построение имитационной модели.
4.3. Алгоритм расчета
4.4. Настройка алгоритма и особенности работы с программой
4.5. Моделирование процесса и результаты исследований
5. ЭКОНОМИЧЕСКАЯ ОЦЕНКА ЭФФЕКТИВНОСТИ ИЗГОТОВЛЕНИЯ КОНСТРУКЦИЙ С ЛИСТОВОЙ
ПРОСТРАНСТВЕННОЙ РЕШЕТКОЙ
ЗАКЛЮЧЕНИЕ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Построение имитационной модели. ЗАКЛЮЧЕНИЕ. СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ. ПРИЛОЖЕНИЯ. Выводы этих работ зачастую противоречат друг другу, что объясняется различием принятых подходов к решению проблемы. В работе напряжения от обжатия ветвей определены с единой позиции для разных схем решетки, что позволило снять противоречия и разработать способ определения вторичных напряжений. Рис. Поскольку вторичные напряжения в треугольной решетке не возникают, то она оказывается в большинстве случаев наиболее экономичной. При небольших нагрузках возможно применение разреженной решетки. В предложена арка сквозного сечения рис. Хобразными стержневыми элементами. Шаг между элементами решетки принимался различным, что позволяет снизить ее металлоемкость. Рис. Арка сквозного сечения
Для уменьшения усилий в решетчатых конструкциях возможно использование преднапрягаемых раскосов. В разработано техническое решение арки с гибкими раскосами рис. При стягивании болтов I раскосы 3, выполненные из листовою металла, преднапрягаются. При этом изгибающий момент в месте крепления стойки к поясам уменьшается. Данное решение может использоваться при усилении безраскосных арок. Пояса и раскосы арок могут выполняться в виде гибких нитей рис. Конструкция имеет жесткий верхний пояс 3 и соединенный с ним треугольной решеткой 2 гибкий нижний пояс 1, имеющий меньшую стрелу подъема и больший пролет. Рис. Арка с гибкими раскосами
Рис. Характеристики отдельных технических решений решетчатых арок представлены в таблице 1.
