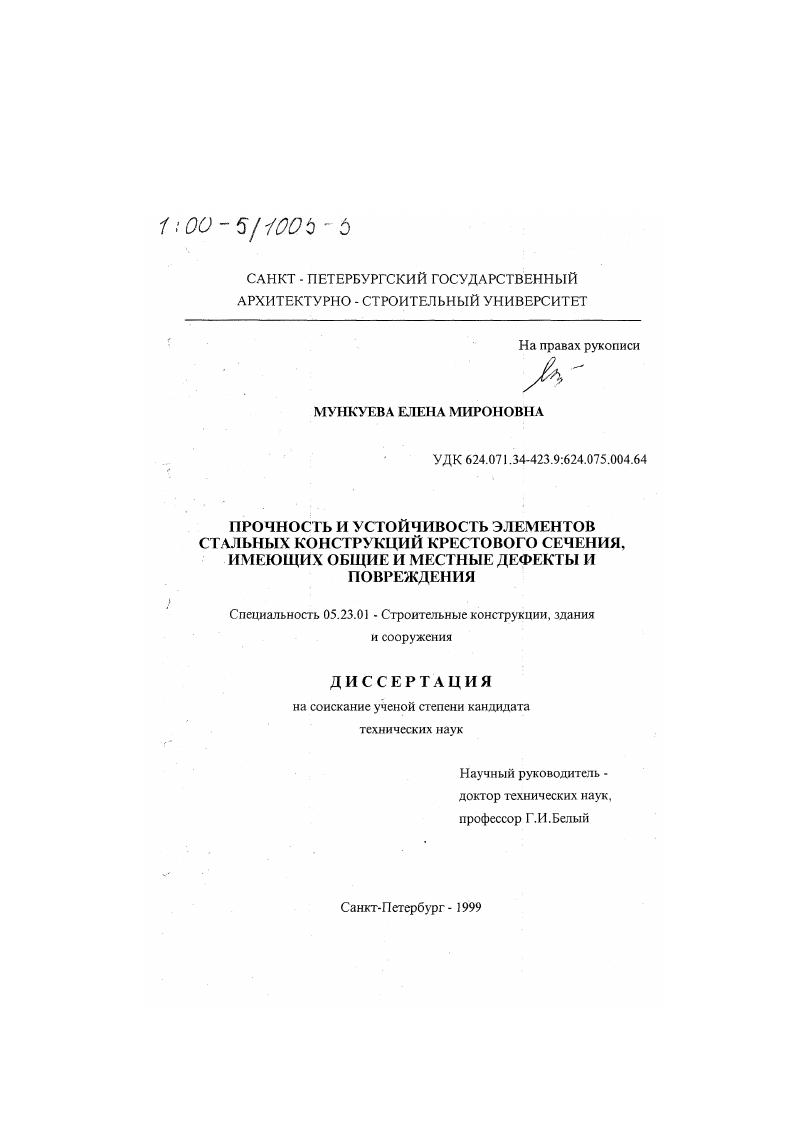

Прочность и устойчивость элементов стальных конструкций крестового сечения, имеющих общие и местные дефекты и повреждения

• Автор: Мункуева, Елена Мироновна
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Санкт-Петербург
• Количество страниц: 129 с. : ил.

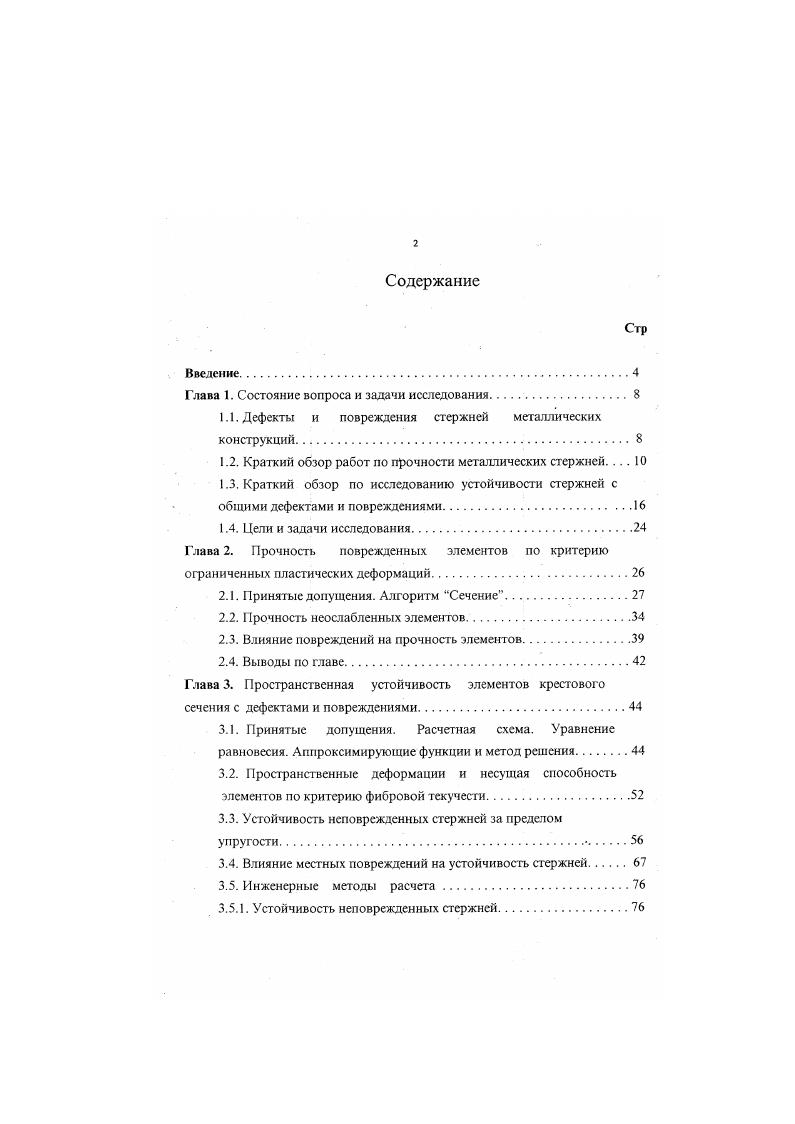

1.1. Дефекты и повреждения стержней металлических

конструкций.

1.2. Краткий обзор работ по прочности металлических стержней

1.3. Краткий обзор по исследованию устойчивости стержней с общими дефектами и повреждениями

1.4. Цели и задачи исследования

Глава 2. Прочность поврежденных элементов по критерию

Офаниченных пластических деформаций

2.1. Принятые допущения. Алгоритм Сечение

2.2. Прочность неослабленных элементов.

2.3. Влияние повреждений на прочность элементов

2.4. Выводы по главе.

Глава 3. Пространственная устойчивость элементов крестового сечения с дефектами и повреждениями
3.1. Принятые допущения. Расчетная схема. Уравнение равновесия. Аппроксимирующие функции и метод решения
3.2. Пространственные деформации и несущая способность элементов по критерию фибровой текучести
3.3. Устойчивость неповрежденных стержней за пределом упругости
3.4. Влияние местных повреждений на устойчивость стержней
3.5. Инженерные методы расчета.
3.5.1. Устойчивость неповрежденных стержней

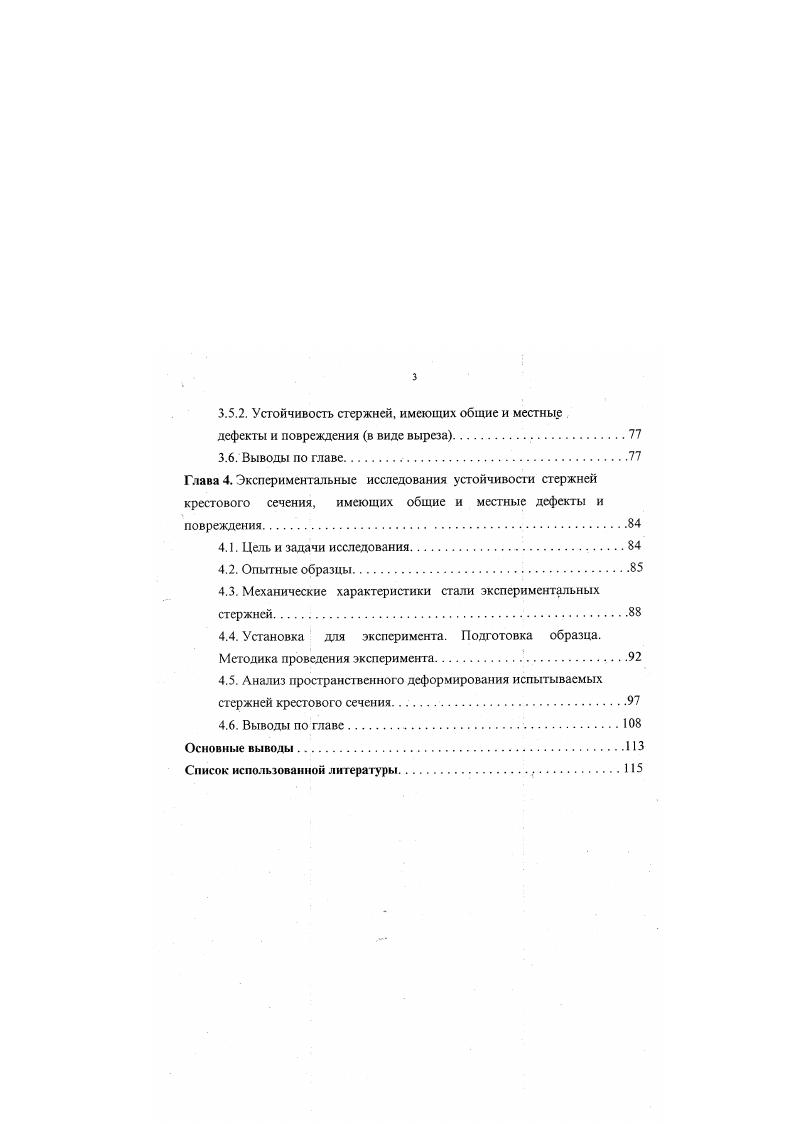

3.5.2. Устойчивость стержней, имеющих общие и местные
дефекты и повреждения в виде выреза
3.6. Выводы по главе.
Глава 4. Экспериментальные исследования устойчивости стержней крестового сечения, имеющих общие и местные дефекты и повреждения.
4.1. Цель и задачи исследования
4.2. Опытные образцы.
4.3. Механические характеристики стали экспериментальных стержней.
4.4. Установка для эксперимента. Подготовка образца. Методика проведения эксперимента.
4.5. Анализ пространственного деформирования испытываемых стержней крестового сечения
4.6. Выводы по главе.
Основные выводы.
Список использованной литературы


Расчет проводится с помощью диаграммы Иран для, когда наступление предельного состояния сечения обуславливается образованием в нем шарнира пластичности. Необходимо отметить, что полученные некоторыми авторами данные в результате расчета с использованием идеализированной диаграммы
характеризуют не несущую способность сечения стержня, а появление в нем шарнира пластичности, так как предельному состоянию сечения в этом случае соответствует большие фибровые деформации. Первая группа предельных состояний строительных конструкций, как известно, включает в себя два критерия по потере несущей способности и по полной непригодности к эксплуатации. Оценивая эти критерии. Н.С. Стрелецкий 3, 4 отмечает, что одной из главных величин, определяющей предельное состояние, является предельная деформация. Под предельной деформацией следует понимать такую при которой эксплуатация становиться опасной или нерациональной. Она появляется в конструкции раньше потери несущей способности. Так как, прекращение эксплуатации происходит в доаварийном состоянии конструкции, то пределом эксплуатационной способности является деформация, препятствующая процессу эксплуатации. Таким образом, предельная величина деформации является определяющей для проверки сечения элемента по прочности и деформа швносги. В своей работе 4 Н. Таким образом, проверка сечения элемента конструкции, исходя из условия обеспечения его прочности, сводится к определению величины предельной деформации и сравнение ее с нормативной. В своих работах В.
