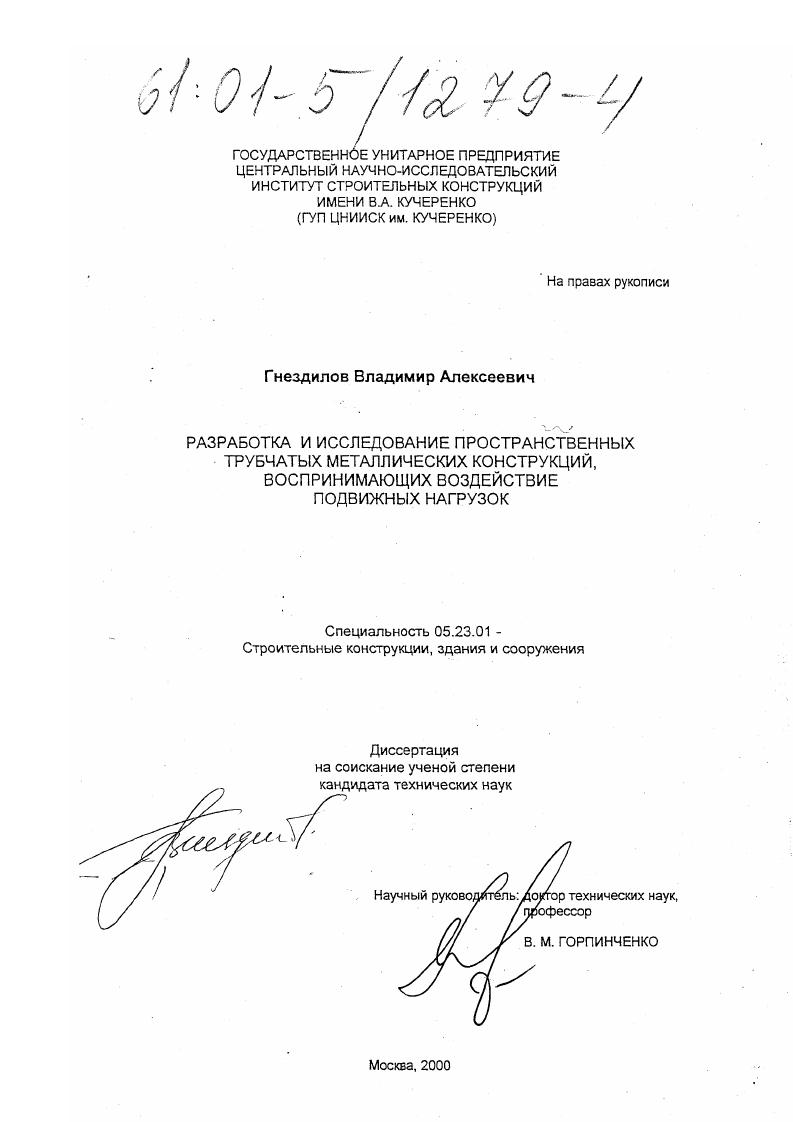

Разработка и исследование пространственных трубчатых конструкций, воспринимающих воздействие подвижных нагрузок

• Автор: Гнездилов, Владимир Алексеевич
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 167 с.

1 .АНАЛИЗ ОСОБЕННОСТЕЙ ПРОСТРАНСТВЕННЫХ ТРУБЧАТЫХ КОНСТРУКЦИЙ, ЭКСПЛУАТИРУЕМЫХ В ТЯЖЕЛЫХ УСЛОВИЯХ.

1.1.Состояние и развитие традиционных конструкций.

1.2.0собснности пространственных трубчатых конструкций, воспринимающих подвижные нагрузки с переменным вектором.
1.3.Вопросы сопротивления усталости трубчатых металлических конструкций, воспринимающих подвижные нагрузки.

1.4.Цель и задачи исследования.

2.ОПРЕДЕЛЕНИЕ ПОДВИЖНЫХ НАГРУЗОК И НАПРЯЖЕНИЙ В КОНСТРУКЦИЯХ КАТАЛЬНОЙ ГОРЫ. 2.1.Общие положения определения действующих нагрузок.
2.2.Напряженное состояние металлических конструкций и перегрузки, действующие на пассажира.

2.3.Основные положения, использованные при численных расчетах.

2.4.Напряженнодеформированное состояние в типичных узлах металлических конструкций катальных гор.

2.5.Выводы по главе.

3.МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ НАПРЯЖЕННОДЕФОРМИРОВАННОГО СОСТОЯНИЯ И УСТАЛОСТНОЙ ПРОЧНОСТИ УЗЛОВ ТРУБЧАТЫХ КОНСТРУКЦИЙ.
3.1.Объекты исследований натурные конструкции и полномасштабные образцы.
3.2. Исследование остаточных напряжений в зонах концентрации напряжений.
3.3.Исследование напряженнодеформированного состояния в зонах концентрации напряжений.
3.4.Проведение поверхностного пластического деформирования узловых соединений.
3.5.Ресурсные испытания в условиях одно и двухчастотного нагружения.
3.6. Диаграммы деформирования.
4 .РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНОГО ИССЛЕДОВАНИЯ НАПРЯЖЕННОДЕФОРМИРОВАННОГО СОСТОЯНИЯ И СОПРОТИВЛЕНИЯ УСТАЛОСТИ УЗЛОВ ТРУБЧАТЫХ КОНСТРУКЦИЙ КАТАЛЬНОЙ ГОРЫ.
4.1.Напряженнодеформированное состояние натурных металлоконструкций.
4.2.Напряженнодеформированное состояние материала в зонах концентрации напряжений узловых сопряжений.
4.3.Усталостная прочность конструктивных элементов катальной горы.
4.4.Выводы по главе.
5.СОЗДАНИЕ КАТАЛЬНЫХ ГОР НА ОСНОВЕ ИСПОЛЬЗОВАНИЯ ПРОСТРАНСТВЕННЫХ ТРУБЧАТЫХ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ.
5.1.Требования к проектированию металлических конструкций.
5.2.0писание и технические характеристики основных типов катальных гор.
ОСНОВНЫЕ ВЫВОДЫ И РЕЗУЛЬТАТЫ.
СПИСОК ЛИТЕРАТУРЫ


В целом следует констатировать, что концентрация напряжений является ведущим фактором, определяющим сопротивление сварных соединений усталости. Для простых сварных соединений стыковых, нахлесточных, тавровых концентрация напряжений достаточно подробно изучена. Однако конструктивные формы реальных сварных узлов значительно разнообразнее и сложнее, поэтому имеющиеся данные о концентрации напряжений в полной
мере не могут быть использованы для оценки усталостной прочности сварных узлов реальных конструкций. Рис 1. Современные методы численного анализа, в первую очередь метод конечных элементов, позволяют на основе использования компьютерных расчетов решать задачи распределения напряжений в сварных узлах любой конфигурации. Это в. Остаточные напряжения, образующиеся в результате тепловых упругопластических деформаций при сварке , также вызывают концентрацию напряжения в сварных соединениях. Остаточные напряжения, изменяя асимметрию цшсла, могут существенно влиять на усталостную прочность сварных соединений. При наличии концентраторов напряжений и с понижением уровня внешних нагрузок остаточные напряжения усиливают свое действие на сопротивление усталости сварных соединений 6. В целом степень влияния растягивающих остаточных напряжений зависит от вида соединения, асимметрии цикла, напряженного состояния и характера передачи усилий в элементе . В ряде случаев это влияние может быть соизмеримо с эффектом концентрации напряжений. Наиболее заметно влияние растягивающих остаточных напряжений на усталостную прочность сварных соединений сказывается при знакопеременных нагрузках .
