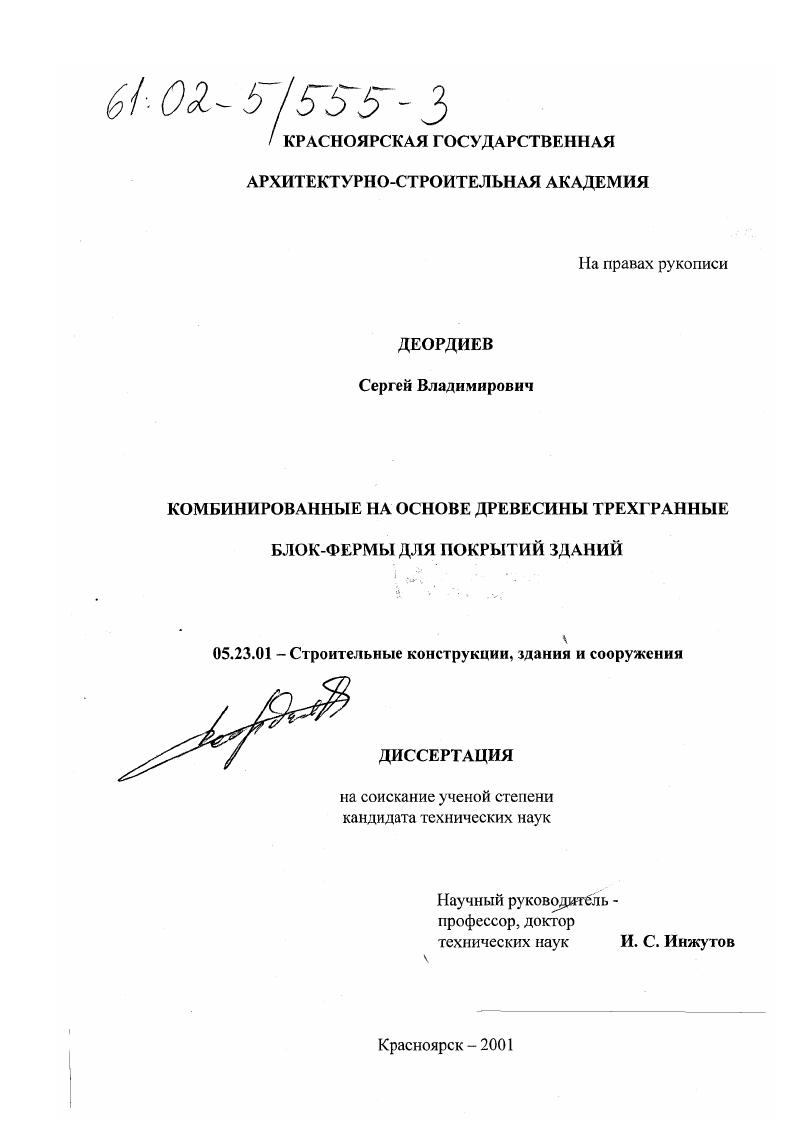

Комбинированные на основе древесины трехгранные блок-фермы для покрытий зданий

• Автор: Деордиев, Сергей Владимирович
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Красноярск
• Количество страниц: 171 с. : ил

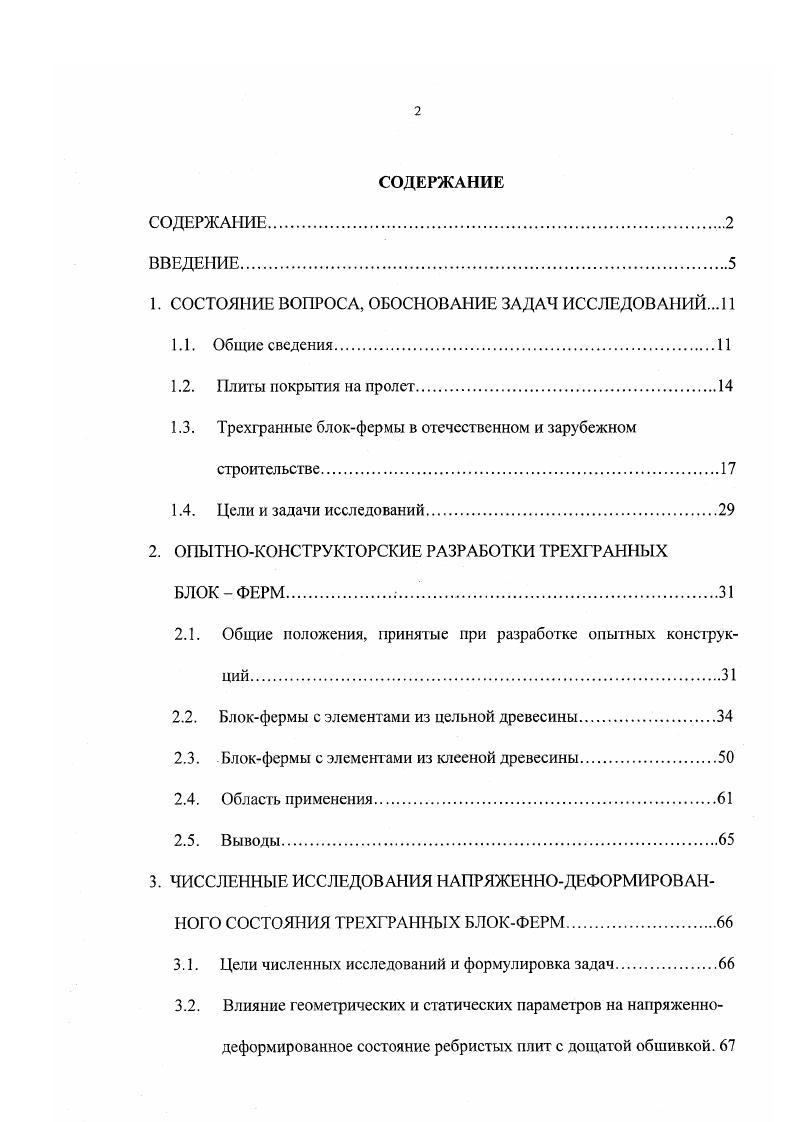

СОСТОЯНИЕ ВОПРОСА, ОБОСНОВАНИЕ ЗАДАЧ ИССЛЕДОВАНИЙ. Общие сведения. Плиты покрытия на пролет. Трехгранные блокфермы в отечественном и зарубежном строительстве. Цели и задачи исследований. Общие положения, принятые при разработке опытных конструкций. Блокфермы с элементами из цельной древесины. Блокфермы с элементами из клееной древесины. Область применения. Выводы. ЧИССЛЕННЫЕ ИССЛЕДОВАНИЯ НАПРЯЖЕННОДЕФОРМИРОВАННОГО СОСТОЯНИЯ ТРЕХГРАННЫХ БЛОКФЕРМ. Влияние геометрических и статических параметров на напряженнодеформированное состояние ребристых плит с дощатой обшивкой. Влияние неравномерного натяжения вегвей нижнего пояса на напряженнодеформированное состояние трехгранных блокферм. Выводы. МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ. Цели и задачи экспериментальных исследований. Эксперименты с конструкциями пролетами и м. Оценка технологичности изготовления и испытания блокфермы пролетом м. Испытания цельнодеревянной блокфермы пролетом м. РЕКОМЕНДАЦИИ ПО КОНСТРУИРОВАНИЮ, РАСЧЕТУ И ИЗГОТОВЛЕНИЮ ПРОСТРАНСТВЕННЫХ ТРЕХГРАННЫХ СОВМЕЩЕННЫХ БЛОКФЕРМ НА ОСНОВЕ ДРЕВЕСИНЫ И ИХ ТЕХНИ КОЭКЮМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ.


В этом случае продольный стык досок обшивки перекрывается накладкой на клею с гвоздевым прижимом, а поперечный стык устраивается на среднем поперечном ребре щита. Во всех вариантах крепление обшивок к каркасам щитов и к основным несущим ребрам выполнено на клею с гвоздевым прижимом, что обеспечивает наиболее эффективное включение обшивок и ребер щитов в общую работу плиты. Сечение досок обшивок x5 мм и х 5 мм в первом варианте над основными продольными ребрами, сечение поперечных ребер каркасов щитов х 5 мм, а сечение обрамляющих ребер х 0 мм. Шаг поперечных ребер 0 мм. По обшивке предусмотрена укладка пленочной пароизоляции например, полиэтиленовой, а по ней плитного или заливочного пенопласта. Для предотвращения продавливания утеплителя при монтаже и транспортировке поверх него наклеивают слой стеклоткани, пропи танной отвердевшей смолой. Затем, в заводских же условиях, устраивают гидроизоляцию из двух слоев рубероида на битумной мастике или из других рулонных кровельных материалов, например, гидроизобутила. Продольные стыки плит в покрытии здания легко решаются при помощи стальных или алюминиевых нательников благодаря увеличенной, по сравнению с поперечным ребром, высоте сечения обрамляющего ребра. В НГАСУ им. В. В. Куйбышева разработан ряд трехгранных конструкций как на основе клееной, так и на основе цельной древесины. Полигональная четырсхпансльиая деревомсгаллическая блокферма пролетом м рис. Конструкция запроектирована с использованием для устройства верхнего пояса взаимозаменяемых клеефанерных двускатных плит.
