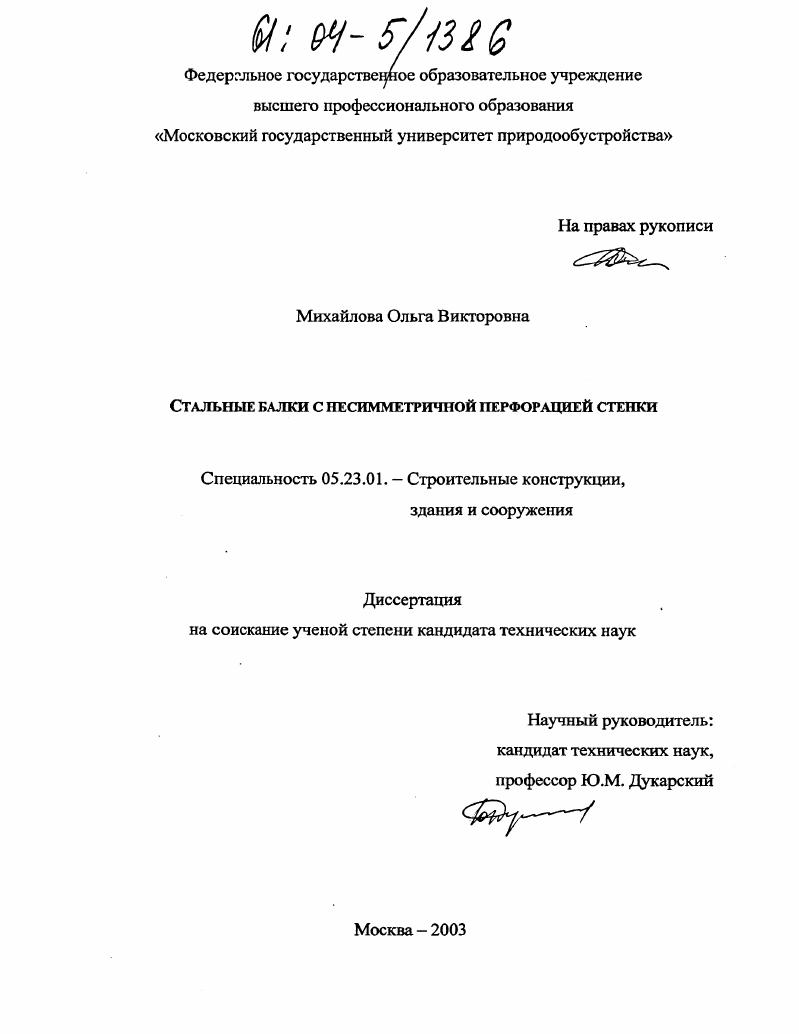

Стальные балки с несимметричной перфорацией стенки

• Автор: Михайлова, Ольга Викторовна
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Москва
• Количество страниц: 141 с. : ил.

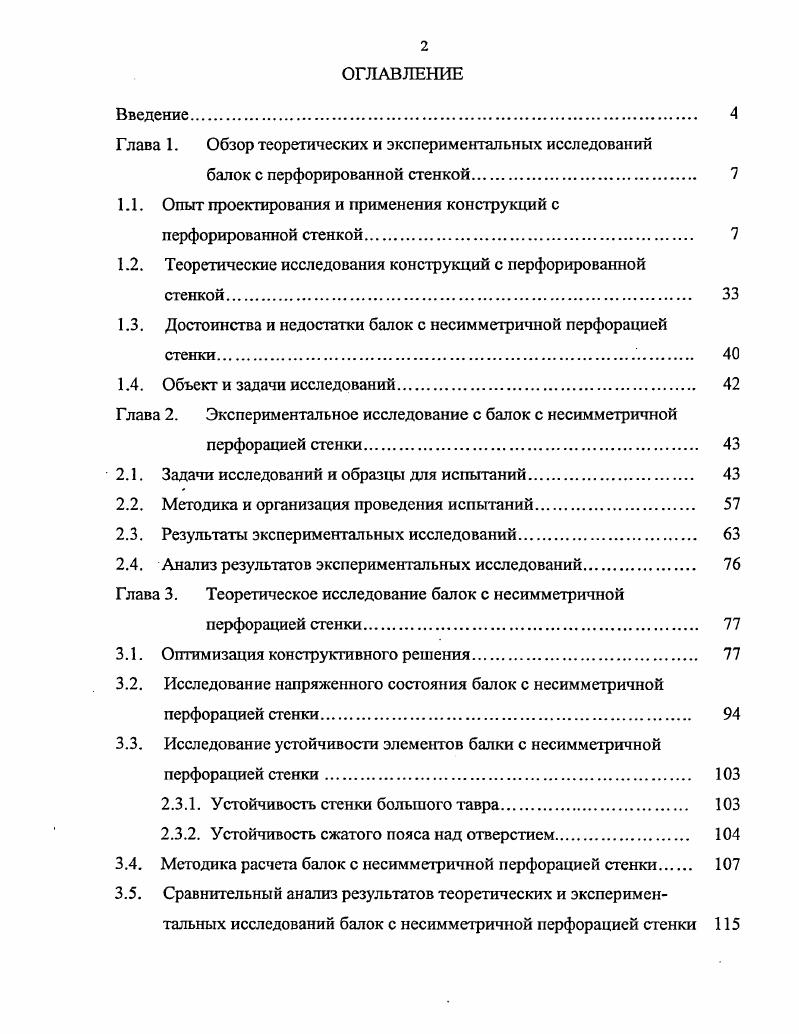

1.1. Опыт проектирования и применения конструкций с

перфорированной стенкой.

1.2. Теоретические исследования конструкций с перфорированной

стенкой

1.3. Достоинства и недостатки балок с несимметричной перфорацией

стенки

1.4. Объект и задачи исследований.

Глава 2. Экспериментальное исследование с балок с несимметричной

перфорацией стенки

2.1. Задачи исследований и образцы для испытаний

2.2. Методика и организация проведения испытаний

2.3. Результаты экспериментальных исследований
2.4. Анализ результатов экспериментальных исследований
Глава 3. Теоретическое исследование балок с несимметричной
перфорацией стенки
3.1. Оптимизация конструктивного решения
3.2. Исследование напряженного состояния балок с несимметричной
перфорацией стенки.
3.3. Исследование устойчивости элементов балки с несимметричной
перфорацией стенки
2.3.1. Устойчивость стенки большого тавра.
2.3.2. Устойчивость сжатого пояса над отверстием
3.4. Методика расчета балок с несимметричной перфорацией стенки
3.5. Сравнительный анализ результатов теоретических и экспериментальных исследований балок с несимметричной перфорацией стенки

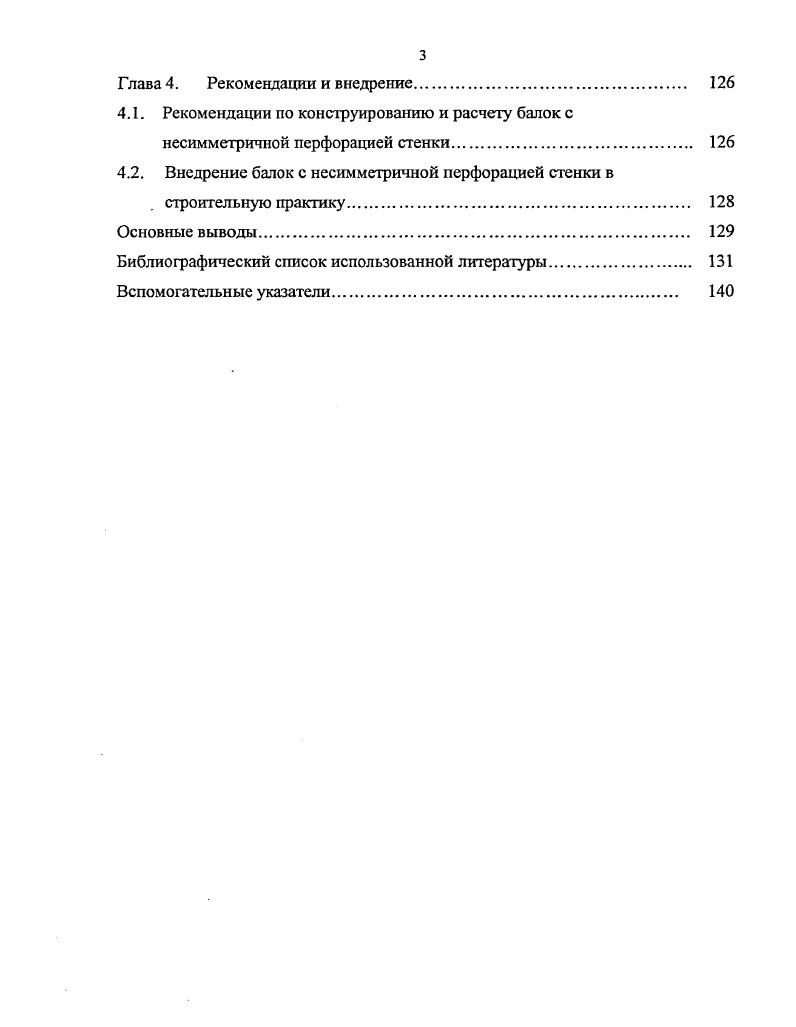

Глава 4. Рекомендации и внедрение.
4.1. Рекомендации по конструированию и расчету балок с несимметричной перфорацией стенки.
4.2. Внедрение балок с несимметричной перфорацией стенки в строительную практику.
Основные выводы.
Библиографический список использованной литературы
Вспомогательные указатели.
ВВЕДЕНИЕ


Затем обе половины разрезанной балки раздвигаются и соединяются по выступам с помощью сварки, образуя сплошные перемычки рис. Получается своеобразная конструктивная форма двутавровая балка с отверстиями в стенке. Это позволяет увеличить высоту балки и перераспределить материал сечения, концентрируя его ближе к периферийным волокнам полкам, тем самым существенно повышая момент инерции и момент сопротивления, а следовательно и несущую способность балки при той же металлоемкости. Изменение высоты исходного сечения в полтора раза повышает примерно во столько же его момент сопротивления и почти вдвое момент инерции. Малоиспользусмая часть сечения стенки в центральной зоне . Рис. Конструктивное решение перфорированных балок а схема разрезки стенки б балка после объединения ее частей сваркой. К одному из первых известных применений перфорированных конструкций относится мост в г. Чикаго США, построенный в году . В СССР в конце х и начале х гг. Ленинградским проектным бюро Проектстальконструкция по инициативе М. В.Солодаря. В частности в конце х гг балки с вырезами были применены в двух реальных проектах для покрытий котельного зала ТЭС рис. Перфорированные конструкции болсс экономичны по отношению к исходным прокатным балкам будут лишь в том случае, если затраты на их изготовление перекрываются стоимостью сэкономленного металла. Их применение в то время не нашло широкого распространения. Прогресс в области резки и сварки позволили применить эту конструктивную форму более широко после создания в г механизированной линии 1лЫса, получившей название по имени автора . На этой линии для резки прокатных балок применяются одно и многорезаковые газопламенные аппараты, скорость газовой резки колеблется от 0,5 до 2,6 ммин в зависимости от толщины стенки. Этот способ изготовления балок был запатентован в Англии, ФРГ, Франции и Японии , рис. В е годы США был предложен способ разрезки стенки прокатного двутавра при помощи прессового оборудования. Стенка профиля разрезается специальным штампом, установленном на мощном до МН полуавтоматическом прессе, позволяющем достигать скорость резки до 5,2 ммин . Преимуществом этого способа является более высокая скорость резки и лучшее качество разрезанной кромки, недостатком отход металла в виде узкой полосы, получаемой в процессе штамповки. При разработке технологии изготовлепия так называемых развитых профилей в институтах ВНИИмонтажспецстрой, ВНИКТИстальконструкция и ЦНИИЭПсельстрой был принят газовый способ резки, позволяющий использовать относительно дешевое газорезательное оборудование. Исследования, проведенные В. Г.Чернашкиным, Ю. А.Черновым, Ю. Н.Симаковым, В. А. Громацким, и др. На базе этих исследовании в ЦНИИЭПсельстрое была разработана поточная линия для изготовления развитых двутавровых профилей рис 1. ВНИИмонтажспецстрое ,. На специализированном участке поточной линии предусматривается использование многооперационного манипулятора, включающего двухрезаковую машину типа СГУ и два сварочных полуавтомата. Матптулятор состоит из центрального поворотного и двух боковых подвижных в горизонтальной плоскости кондукторов. Траверсы кондукторов снабжены пневматическими прижимами для удержания разрезанных половинок двутавров, так как под влиянием освобождаемых прокатных напряжений и напряжений от локального нагрева стенки при резке они могут деформироваться. Между боковыми и средними траверсами кондукторов укладываются два двутавра и прижимаются полками к соответствующим траверсам. Производится одновременная резка стенок двутавра газорезатсльной машиной по копиру. Затем крайние траверсы вместе с прижатыми к ним разрезанными половинками двутавров перемещаются в поперечном направлении, а центральный кондуктор с двумя другими половинками поворачивается на 0 вокруг продольной оси до совмещения с выступами раздвинутых половинок. После этого производится сварка. Одновременная резка и сборка в манипуляторе двух балок позволяет избежать отходов металла, получаемых после продольного смещения половинок профиля при изготовлении одиночных балок. Производительность такого участка составляет . Рис. Рис.
