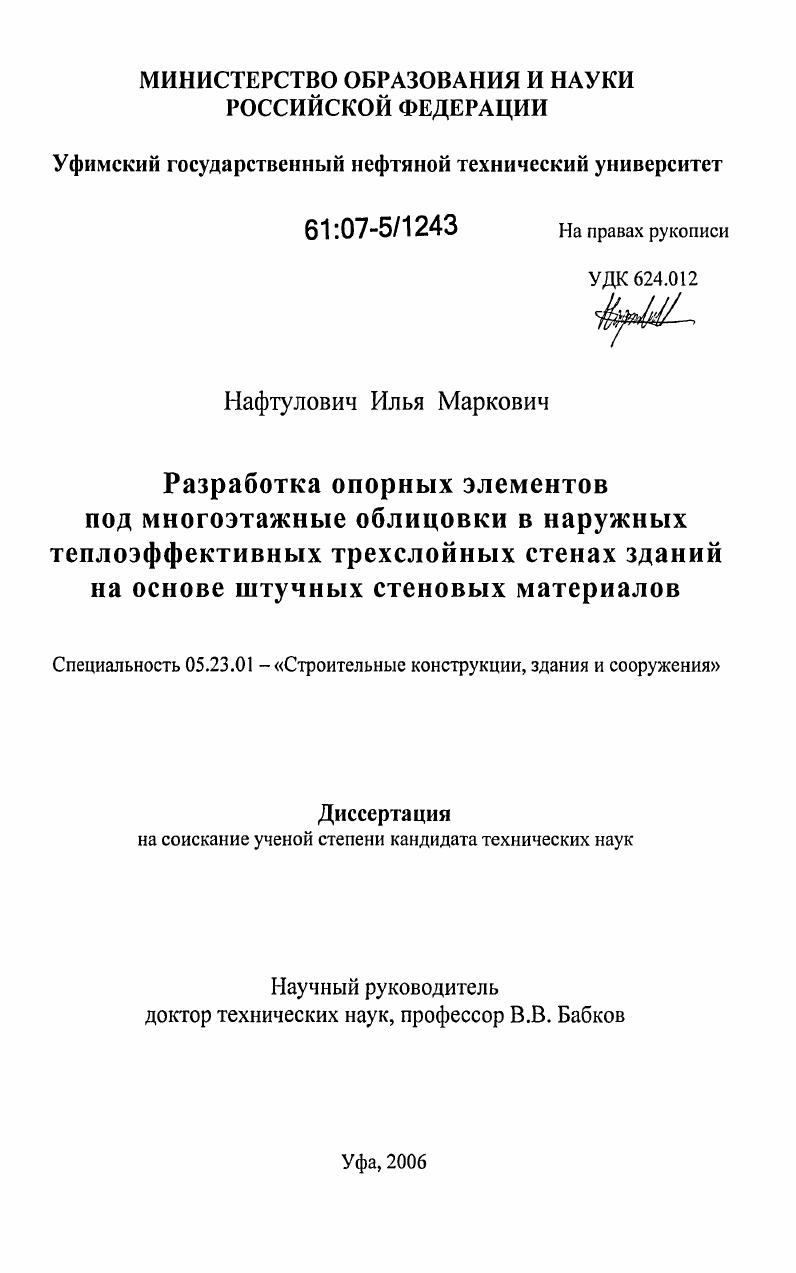

Разработка опорных элементов под многоэтажные облицовки в наружных теплоэффективных трехслойных стенах зданий на основе штучных стеновых материалов

• Автор: Нафтулович, Илья Маркович
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Уфа
• Количество страниц: 149 с. : ил.

Введение

1 Состояние вопроса

1.1 Трхслойная стена на основе штучных стеновых мате

риалов как одно из конструктивных решений теплоэффективных наружных стен в практике проектирования и строительства жилых домов в Российской Федерации и за рубежом

1.2 Описание существующих применяемых решений

опорных элементов под облицовочный слой в конструкциях трехслойных стен

1.3 Постановка задач исследования

2 Используемые материалы

2.1 Стеновые материалы

2.2 Теплоизоляционные материалы

2.3 Гибкие связи

2.4 Бетоны
2.5 Арматура
2.6 Компоновки кладок внутреннего и облицовочного слоев
трсхслойных стен из штучных стеновых материалов
3 Разработка систем конструктивных решений мно
гоэтажных облицовок в конструкциях трехслойных стен
3.1 Методология силового расчета наружной трехслойной
стены здания с опорным железобетонным столиком под облицовочный слой
3.2 Данные исследований по возможности реализации мно гоэтажных облицовок по критерию несущей способности внутреннего слоя трехслойных стен

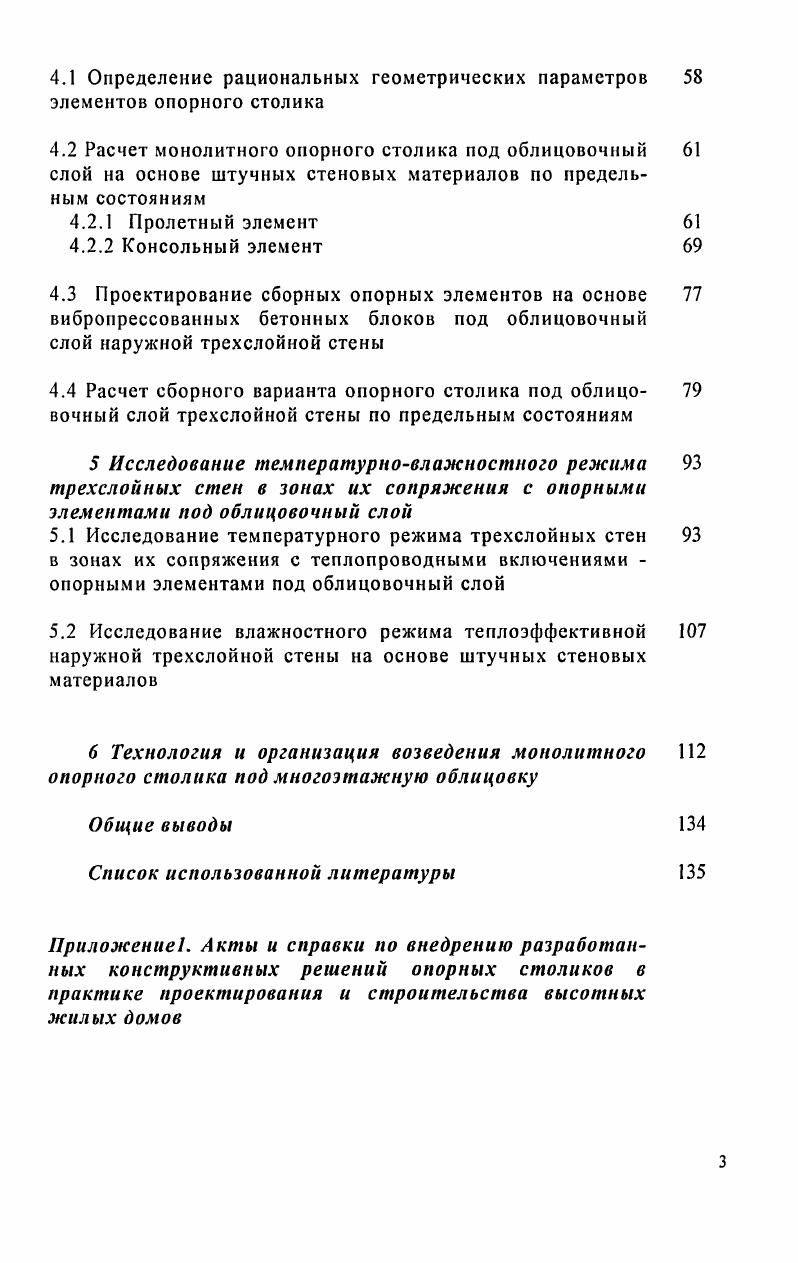

4 Расчет и проектирование опорных столиков под многоэтажные облицовки из монолитного железобетона и в сборном варианте
4.1 Определение рациональных геометрических параметров элементов опорного столика
4.2 Расчет монолитного опорного столика под облицовочный слой на основе штучных стеновых материалов по предельным состояниям
4.3 Проектирование сборных опорных элементов на основе вибропрессованных бетонных блоков под облицовочный слой наружной трехслойной стены
4.4 Расчет сборного варианта опорного столика под облицо вочный слой трехслойной стены по предельным состояниям
5 Исследование температурновлажностного режима трехслойных стен в зонах их сопряжения с опорными элементами под облицовочный слой
5.1 Исследование температурного режима трехслойных стен в зонах их сопряжения с теплопроводными включениями опорными элементами под облицовочный слой
5.2 Исследование влажностного режима теплоэффективной 7 наружной трехслойной стены на основе штучных стеновых материалов
6 Технология и организация возведения монолитного 2 опорного столика под многоэтажную облицовку
Общие выводы
Список использованной литературы


Уфе и РБ сегодня применяется 6 основных конструктивных решений теплоэффективных наружных стен, которые, судя по всему, сохранят свои позиции в ближайшие годы , , . Одним из наиболее распространнных типов теплоэффективных наружных стен является трехслойная стена на основе штучных стеновых материалов. В странах Западной Европы и Америки, аналогичным образом повысивших нормативные требования к теплозащите зданий уже более лет назад, многослойные стеновые конструкции в настоящее время имеют широкое применение. Данный тип многослойных стеновых конструкций наиболее распространен в странах Северной Европы Норвегия, Финляндия, Швеция, где составляет до всех конструкций стен. В условиях Канады этот вариант наружной стены оценивается как наиболее капитальный. Здания с теплоэффективными наружными стенами после лет эксплуатации в климате Канады как с применением пенополистирола, так и минераловатных утеплителей находятся в хорошем состоянии. Одним из предшественников многослойных стен является облегченная колодцевая кладка рисунок 1. Она состоит из двух слоев толщиной в 2 кирпича, между которыми вплотную к внутренней стенке устанавливают жесткие и полужесткие теплоизоляционные материалы минераловатные, полимерные и другие плиты. Если при расчете несущей способности стены потребуется увеличение ее толщины, то толщина внутреннего слоя может быть увеличена до кирпичей. Связь между наружным и внутренним слоями обеспечивается поперечными вертикальными диафрагмами толщиной 1Л кирпича, расстояние между которыми не должно превышать 1,2м. Поперечные вертикальные диафрагмы, являясь жесткими связями, обеспечивают совместную работу слоев кладки. Для уменьшения влияния мостиков холода в диафрагмах предусматривают воздушные прослойки, расположенные в шахматном порядке. Между теплоизоляционным материалом и наружным слоем кладки оставляют воздушную прослойку толщиной не менее мм, предохраняющую теплоизоляционный материал от увлажнения атмосферными осадками. Рисунок 1. Идея использования кирпича как конструкционного, а не теплоизоляционного материала принадлежит русскому инженеру А. И. Герарду, который еще в г. Идея Герарда заключалась в том, что вместо сплошной кладки устраивается пустотная, причем полость кладки заполняется теплоизоляционным материалом, а за кирпичной кладкой в основном остается функция несущей части стены рисунок 1. Облегченная кладка Герарда является характерным примером трехслойной стены. Но, несмотря на то, что технические решения многослойных стеновых конструкций существуют уже давно, широкое применение в практике отечественного строительства они получили лишь в последние лет. Рисунок 1. Стена конструкции А. Трехслойная стена на основе штучных стеновых материалов состоит из внутреннего несущего самонесущего слоя в виде кирпичной или каменной кладки и наружного ограждающего слоя, между которыми образуется полость, заполняемая теплоизоляционным экраном. Между облицовочным слоем и слоем утеплителя в этой стене устраивается воздушная вентилируемая прослойка толщиной мм. Слои объединяют гибкими связями, передающими ветровую нагрузку с наружного слоя на внутренний и не препятствующими температурным деформациям облицовочного слоя рисунок 1. Разделение функций по основным элементам в трехслойной стене позволяет наиболее полно использовать конструкционный и теплоизоляционный материалы и достичь оптимальных удельных показателей по несущей способности и теплоизоляционной эффективности наружной стеновой конструкции. При этом к утеплителю предъявляются повышенные требования по устойчивости к усадочным деформациям, водопоглощению и влагостойкости, т. Рисунок 1. ГОСТ . Тизол со средней плотностью кгм , бесирессовый пенополистирол ПСБС по ГОСТ 8 со средней плотностью кгм2 7, 9, , , , . Область применения различных видов утеплителей представлена в таблице 1. Таблица 1. Соотношение объемов производства и применения в строительстве минераловатных и пенополистирольных утеплителей в Европе, США и Канаде сегодня составляет от Уг до , минераловатные плиты составляют , а пенополистирол в общем объеме эффективных утеплителей.
