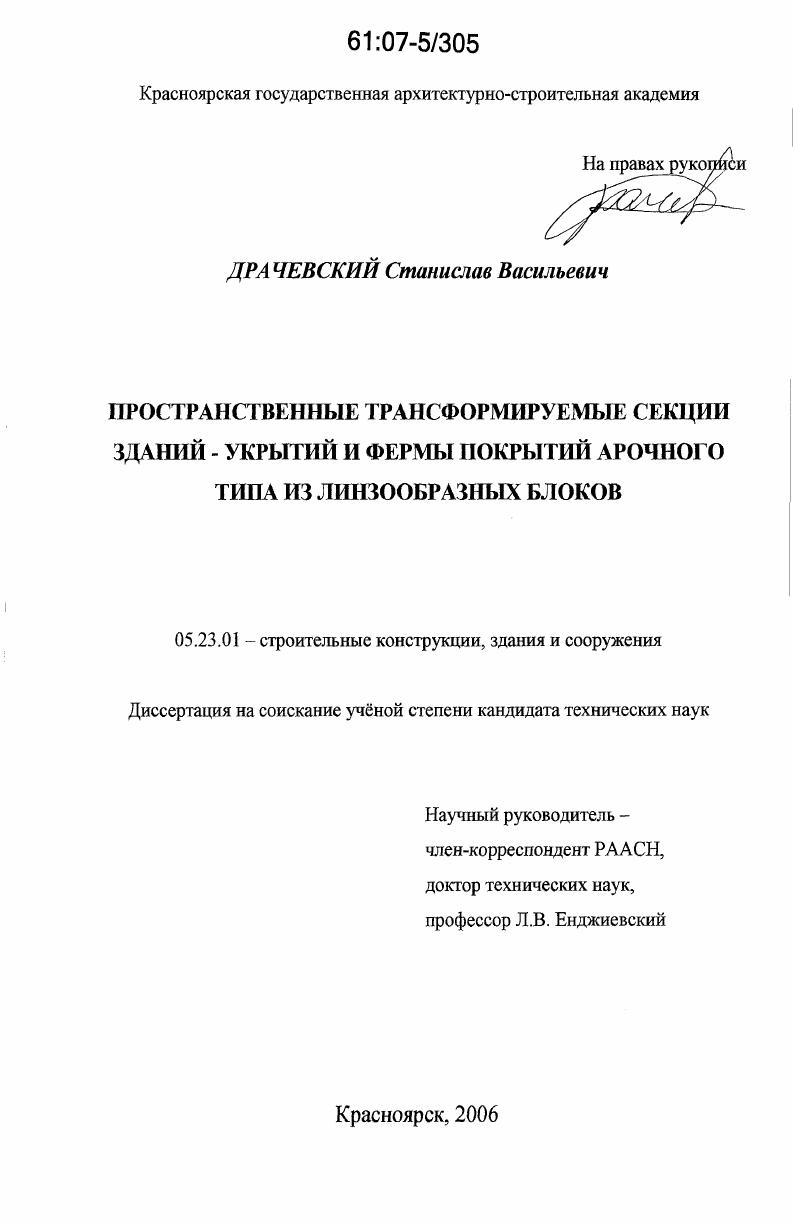

Пространственные трансформируемые секции зданий-укрытий и фермы покрытий арочного типа из линзообразных блоков

• Автор: Драчевский, Станислав Васильевич
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Красноярск
• Количество страниц: 196 с. : ил.

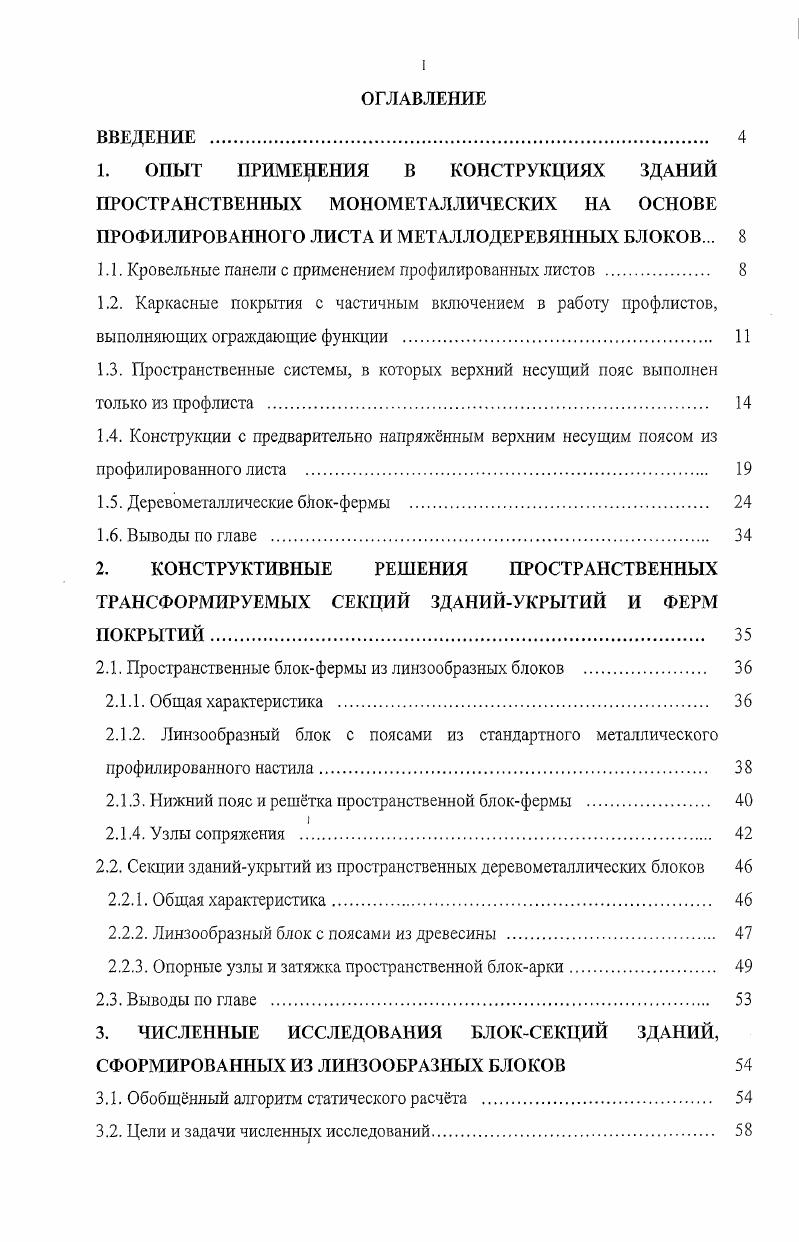

ВВЕДЕНИЕ

1. ОПЫТ ПРИМЕНЕНИЯ В КОНСТРУКЦИЯХ ЗДАНИЙ

ПРОСТРАНСТВЕННЫХ МОНОМЕТАЛЛИЧЕСКИХ НА ОСНОВЕ

ПРОФИЛИРОВАННОГО ЛИСТА И МЕТАЛЛОДЕРЕВЯННЫХ БЛОКОВ.

1.1. Кровельные панели с применением профилированных листов .

1.2. Каркасные покрытия с частичным включением в работу профлистов, выполняющих ограждающие функции .
1.3. Пространственные системы, в которых верхний несущий пояс выполнен только из профлиста .
1.4. Конструкции с предварительно напряжнным верхним несущим поясом из профилированного листа

1.5. Деревометаллические бЬокфермы .

1.6. Выводы по главе

2. КОНСТРУКТИВНЫЕ РЕШЕНИЯ ПРОСТРАНСТВЕННЫХ ТРАНСФОРМИРУЕМЫХ СЕКЦИЙ ЗДАНИЙУКРЫТИЙ И ФЕРМ
ПОКРЫТИЙ.
2.1. Пространственные блокфермы из линзообразных блоков
2.1.1. Общая характеристика
2.1.2. Линзообразный блок с поясами из стандартного металлического профилированного настила
2.1.3. Нижний пояс и рештка пространственной блокфермы .
2.1.4. Узлы сопряжения .
2.2. Секции зданийукрытий из пространственных деревометаллических блоков
2.2.1. Общая характеристика.
2.2.2. Линзообразный блок с поясами из древесины .
2.2.3. Опорные узлы и затяжка пространственной блокарки
2.3. Выводы по главе
3. ЧИСЛЕННЫЕ ИССЛЕДОВАНИЯ БЛОКСЕКЦИЙ ЗДАНИЙ,
СФОРМИРОВАННЫХ ИЗ ЛИНЗООБРАЗНЫХ БЛОКОВ
3.1. Обобщнный алгоритм статического расчта .

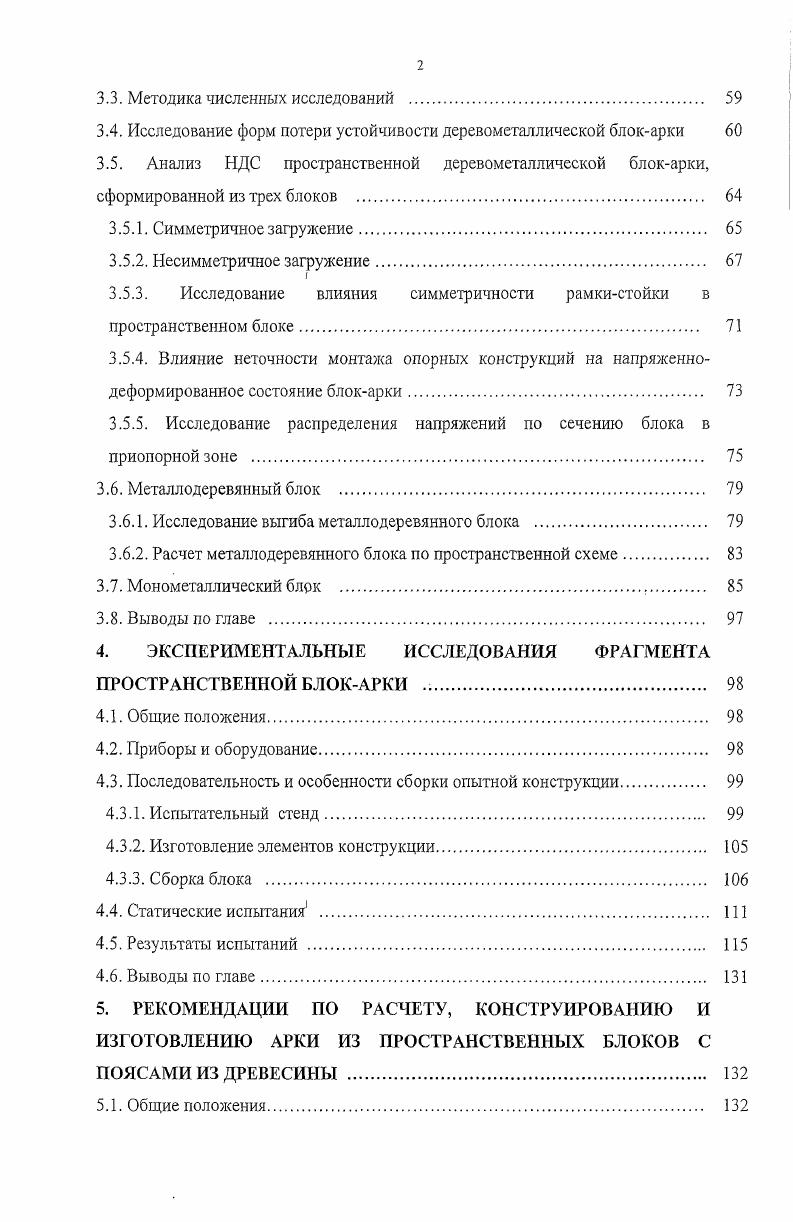

3.2. Цели и задачи численных исследований
3.3. Методика численных исследований .
3.4. Исследование форм потери устойчивости деревометаллической блокарки
3.5. Анализ НДС пространственной деревометаллической блокарки, сформированной из трех блоков .
3.5.1. Симметричное загружение
3.5.2. Несимметричное загружение
3.5.3. Исследование влияния симметричности рамкистойки в пространственном блоке.
3.5.4. Влияние неточности монтажа опорных конструкций на напряженнодеформированное состояние блокарки
3.5.5. Исследование распределения напряжений по сечению блока в приопорной зоне .
3.6. Металлодеревянный блок
3.6.1. Исследование выгиба металлодеревянного блока
3.6.2. Расчет металлодеревянного блока по пространственной схеме
3.7. Монометаллический блок .
3.8. Выводы по главе .
4. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ФРАГМЕНТА ПРОСТРАНСТВЕННОЙ БЛОКАРКИ .
4.1. Общие положения
4.2. Приборы и оборудование
4.3. Последовательность и особенности сборки опытной конструкции.
4.3.1. Испытательный стенд.
4.3.2. Изготовление элементов конструкции.
4.3.3. Сборка блока
4.4. Статические испытаний .
4.5. Результаты испытаний
4.6. Выводы по главе
5. РЕКОМЕНДАЦИИ ПО РАСЧЕТУ, КОНСТРУИРОВАНИЮ И ИЗГОТОВЛЕНИЮ АРКИ ИЗ ПРОСТРАНСТВЕННЫХ БЛОКОВ С
ПОЯСАМИ ИЗ ДРЕВЕСИНЫ .
5.1. Общие положения
5.2. Область применения
5.3. Материалы.
5.4. Конструирование и расчт
5.4.1. Указания по конструированию
5.4.2. Указания по расчту
5.5. Изготовление
5.6. Меры защиты.
6. ТЕХНИКОЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ АРКИ ИЗ ПРОСТРАНСТВЕННЫХ БЛОКОВ С ПОЯСАМИ ИЗ ДРЕВЕСИНЫ
6.1. Расчт техникоэкономических показателей
6.2. Выводы
7. ОБЩИЕ ВЫВОДЫ
8. СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
АКТЫ О ВНЕДРЕНИИ РЕЗУЛЬТАТОВ НИР.
ПРИЛОЖЕНИЯ.
ВВЕДЕНИЕ


Из зарубежной практики использования дисковой жсткости профилированных листов в несущих конструкциях
покрытий можно отметить стальные рештчатые конструкции типа Руланд, РТР, применяемые в Германии. Для покрытий промышленных зданий пролетом от до м специалистами университета г. Карлсруэ Германия разработаны пространственные конструкции, включающие несущие балочные элементы трапециевидного сечения из гофрированных листов и поперечно расположенный профилированный настил 7. В Казанском ИСИ разработаны предварительно напряжнные за счт деформирования профлиста в направлении гофров решетчатые плиты покрытия , состоящие из двух продольных ферм с криволинейным верхним и нижним поясом, поперечных прогонов из гнутых швеллеров, и стального профилированного настила, прикреплнного к поперечным прогонам и верхним поясам продольных ферм рис. Испытания плит показали, что в расчте верхний пояс может быть представлен как сжатоизогнутый стержень составного сечения, состоящий из профнастила и верхнего пояса фермы, скреплнных между собой упругоподатливыми связями сдвига. Учт совместной работы ферм с настилом может повысить теоретическую несущую способность верхнего пояса до . Рис. В Новосибирском ГАСУ исследованы деревометаллические блокфермы, в которых учтено включение обшивок из профилированных металлических листов в работу продольных деревянных поясных рбер , . Рядом авторов учитывается пространственная работа профнастила в составе зданий и сооружений ч. В работе 8 исследованы узлы шатровых секций см. Представляют интерес разработанные ЩМИПСК им. Мельникова совместно с ВИЛС и ЦНИИСК им. Кучеренко и реализованные при строительстве блоки йокрытий на пролты от до 0 м с преднапряжнными мембранными обшивками с изгибным и линейным способом их натяжения, представленные на рис. Рис. Мембранная обшивка выполняется из листа толщиной мм. При статической работе блоков предварительное натяжение верхней мембранной обшивки выбирается сжатием от внешней нагрузки. Продольное усилие воспринимается совместно мембранной обшивкой и продольными элементами каркаса. Пространственные системы, в которых верхний несущий пояс выполнен только из профлиста. Более экономичными по металломкости являются те конструкции, в которых применн принцип совмещения профлистом ограждающих и несущих функций. В более полной мере это реализуется в конструкциях, где верхний пояс решн только из профлиста без продольных подкрепляющих элементов. В ЧССР в конструкциях спортивных сооружений были применены пространственные фермы пролтом 6 м с верхним поясом из стальных профилированных листов с поперечными рбрами и пространственной решткой, состоящей из раскосов и нижнего пояса, выполненных из трубчатых профилей рис. При пролтах 6. Рис. На рис. Плита состоит из профилированного листа и шпренгельной системы, позволяющей придать предварительное напряжение профилированному листу и повысить жесткость конструкции. В совместную работу с профиастилом включн утеплитель полистиролбетон. Рис. В Новосибирском инженерностроительном институте им. В.В. Куйбышева разработаны и исследованы пространственные блоки покрытия складывающегося типа на пролеты 9, и м, в которых роль верхнего пояса выполняет стальной профилированный настил , . Складывать пространственный блок в плоские пакеты позволяет то. ЧККМУИЛ
ШОО
6
1 Мх г. Рис. Испытания показали, что в составе этой конструкции профилированный настил работает как сжатоизогнутая плита с неравномерным распределением нормальных напряжений по ширине верхнего пояса с максимальным их значением по линии прикрепления раскосов и стоек. К типу конструкций с совмещением профилем несущих и ограждающих функций могут быть отнесены цилиндрические оболочки из холодноформованных профилей КБрап фирмы КписЫп, показанные на рис. Технология прокатки профилей из листовой заготовки с нанесением поперечного рифления на широкие полки позволяет практически избавиться в профиле криволинейной формы от начальных напряжений. Однако, такое поперечное гофрирование несущего профиля приводит к его повышенной деформативности и низкой несущей способности, т.
