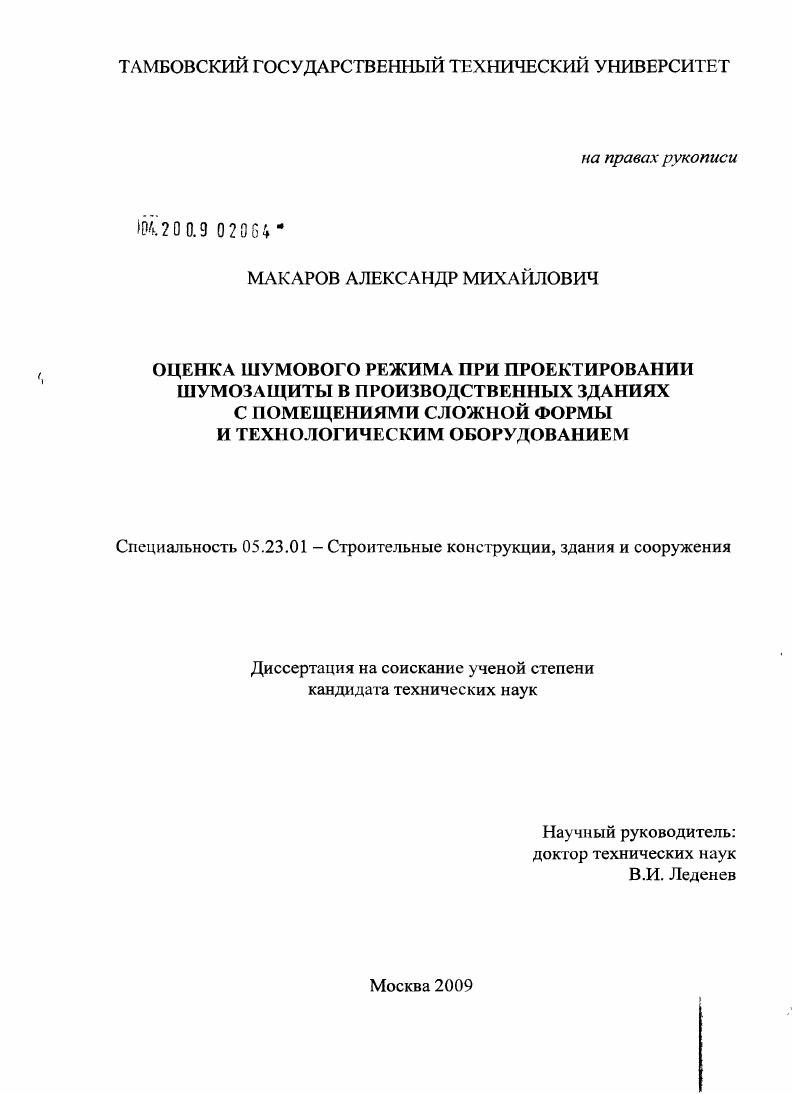

Оценка шумового режима при проектировании шумозащиты в производственных зданиях с помещениями сложной формы и технологическим оборудованием

• Автор: Макаров, Александр Михайлович
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Москва
• Количество страниц: 190 с. : ил.

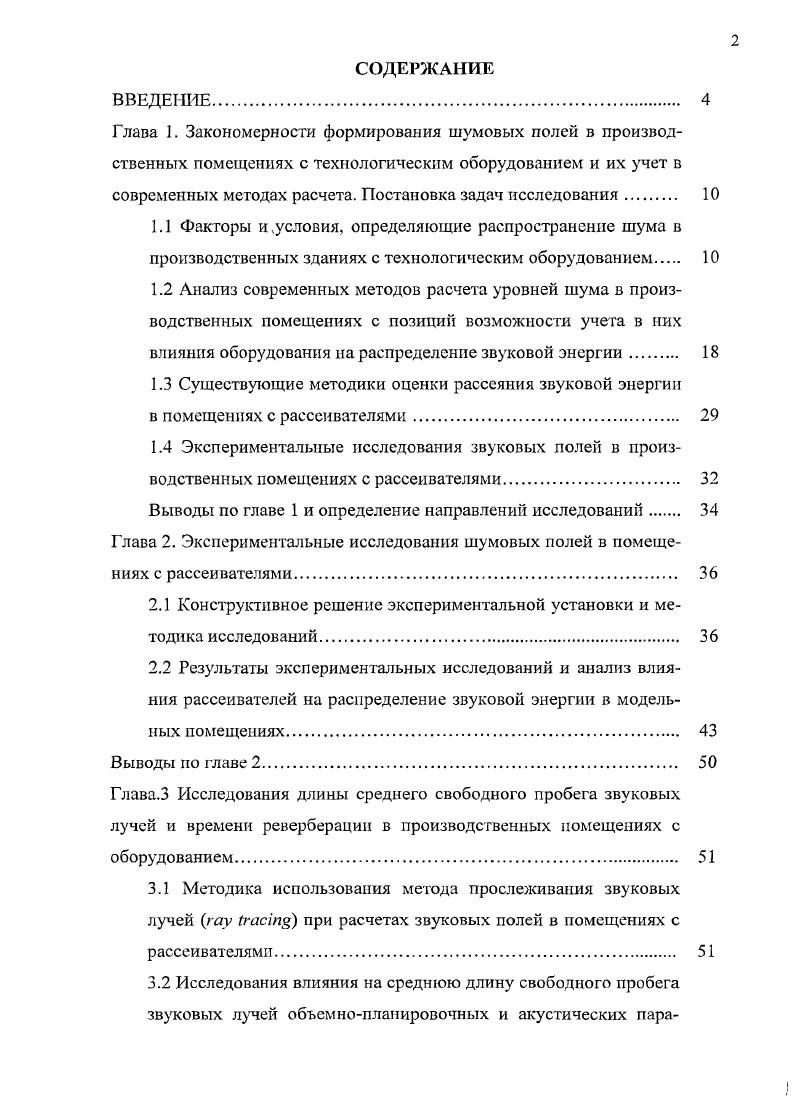

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.
Глава 1. Закономерности формирования шумовых полей в производственных помещениях с технологическим оборудованием и их учет в современных методах расчета. Постановка задач исследования
1.1 Факторы и условия, определяющие распространение шума в производственных зданиях с технологическим оборудованием
1.2 Анализ современных методов расчета уровней шума в производственных помещениях с позиций возможности учета в них влияния оборудования на распределение звуковой энергии

1.3 Существующие методики оценки рассеяния звуковой энергии

в помещениях с рассеивателями

1.4 Экспериментальные исследования звуковых полей в производственных помещениях с рассеивателями.

Выводы по главе 1 и определение направлений исследований

Глава 2. Экспериментальные исследования шумовых полей в помещениях с рассеивателями.

2.1 Конструктивное решение экспериментальной установки и методика исследований.

2.2 Результаты экспериментальных исследований и анализ влияния рассеивателей на распределение звуковой энергии в модельных помещениях
Выводы по главе 2
Глава.З Исследования длины среднего свободного пробега звуковых лучей и времени реверберации в производственных помещениях с оборудованием.
3.1 Методика использования метода прослеживания звуковых лучей i при расчетах звуковых полей в помещениях с рассеивателями
3.2 Исследования влияния на среднюю длину свободного пробега звуковых лучей объемнопланировочных и акустических пара
метров помещений и рассеивателей
3.3 Выбор и оценка факторов, влияющих на время реверберации
в производственных помещениях.
3.4 Исследования времени реверберации в производственных помещениях с оборудованием
Выводы по главе 3.
Глава 4. Исследования влияния оборудования на звукопоглощающие характеристики производственных помещений.
4.1 Выбор методики оценки изменения звукопоглощающих характеристик помещений при наличии в них оборудования
4.2 Оценка влияния оборудования на средние коэффициенты звукопоглощения производственных помещений.
Выводы по главе 4.
Глава 5. Метод расчета энергетических параметров шумовых полей в производственных помещениях с технологическим оборудованием
5.1 Основные требования к метод расчета шумовых полей в производственных помещениях с технологическим оборудованием и соответствие им современных методов расчета.
5.2 Комбинированная расчетная модель энергетических параметров шумовых полей в помещениях с рассеивателями
5.3 Компьютерная программа, реализующая комбинированную расчетную модель шумовых полей в помещениях с рассеивателями.
5.4 Экспериментальная проверка комбинированной расчетной
модели.
Выводы по главе 5
Основные выводы работы.
Список использованных источников


Выполненный в работах 3, , , , анализ показывает, что основным фактором, определяющим процесс формирования отраженного поля, является соотношение геометрических размеров помещения. Форма и пропорции помещения ограничивают и определенным образом направляют энергию, то есть формируют потоки звуковой мощности. VV 0. ИСК 0. Рисунок 1. Факторы, влияющие на процесс формирования шумовых полей помещений при наличии технологического оборудования. В зависимости от условий распространения отраженной звуковой энергии помещения согласно , делятся на соразмерные 5 ВН 5 и несоразмерные длинные ЫН 5 ВН 4 и плоские ЫН 5 ВН 4. Здесь и Н соответственно длина, ширина и высота помещений. В соразмерных помещениях, как показано в , , отраженная энергия достаточно равномерно распределяется по объему и для ее оценки в основном применяются методы, разработанные на основе теории диффузного звукового поля, исходя из предположения о изотропности и однородности распределения отраженной энергии. В тоже время выполненные в работе на моделях соразмерных помещений экспериментальные исследования см. Для примера па рисунке 1. Графики построены по результатам расчетов уровней методом прослеживания лучей в соответствии с методикой, изложенной в главе 3. Г,с 0. Орас 0. Рисунок 1. Уровни отраженного шума в соразмерном помещении размерами xx6 м 1 иустое незаглушенное 0 аПол сс,ют 0. Видно, что изменения уровней отраженной энергии при наличии оборудования более значительны, чем в пустых помещениях. Наиболее заметно это в помещениях с заглушенным потолком. Таким образом, в соразмерных помещениях оборудование приводит к увеличению неоднородности ПОЛЯ. В тоже время изза отражений от оборудования происходит повышение изотропности распространения лучей и поле становится явно квазидиффузным. Оборудование уменьшает границы применимости диффузного метода. В длинных помещениях . Чем больше разница в размерах, тем затруднительней перенос энергии в удаленные от источника точки помещения, и следовательно, тем больше ее спады . Характер спадов в длинных помещениях значительно зависит от наличия в них рассеивающих звук предметов. Пример изменения уровней в длинном помещении за счет рассеивателей приведен на рисунке 1. Расчеты выполнены методом прослеживания лучей. Из графиков рисунка 1. Подобные исследования также были выполнены С. Йовичичем на уменьшенных моделях помещений 1, 2. Других подробных исследований влияния рассеивателей на распределение звуковой энергии в длинных помещениях ранее не производилось. Ь, дБ а


1 2 4. Рисунок 1. Уровни отраженного шума в длинном помещении размерами xx6 м. Условные обозначения см. В плоских помещениях распределение отраженной звуковой энергии существенно зависит от соотношений длины и ширины к его высоте. Чем больше соотношения, тем больше величины спадов . В плоских помещениях, как правило, размещается большое количество однотипного оборудования, которое приводит к перераспределению отраженной энергии. Величина влияния оборудования на распределение энергии зависит от звукопоглощения потолка и звукопоглощения оборудования. Расчеты выполнены
методом прослеживания лучей. Рисунок 1. Уровни отраженного шума в плоском помещении размерами хх6 м. Условные обозначения см. Аналогичный характер изменений формы спадов уровней звукового давления для этих случаев, согласно данным 1, показан на рисунке 1. Видно, что при наличии оборудования уровни шума несколько возрастают вблизи источника за счет дополнительных отражений и значительно снижаются вдали кривые 4 и 6. Такие же условия распространения шума подтверждаются выполненными в экспериментальными и теоретическими исследованиями. Рисунок 1. Характер распределения уровней звукового давления в плоском помещении 1 расчет по методу диффузного поля в нсзаглушенном помещении 2 то же, со звукопоглощающим потолком 3 пустое незаглушенное помещение 4 незаглушенное помещение с оборудованием 5 пустое помещение со звукопоглощающим потолком 6 помещение со звукопоглощающим потолком и оборудованием 7 спад г бдБудвоение расстояния.
