Расчет и рациональное проектирование многоэтажных железобетонных зданий с оболочечными перекрытиями

• Автор: Данг Хань Ан
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Санкт-Петербург
• Количество страниц: 132 с. : ил.

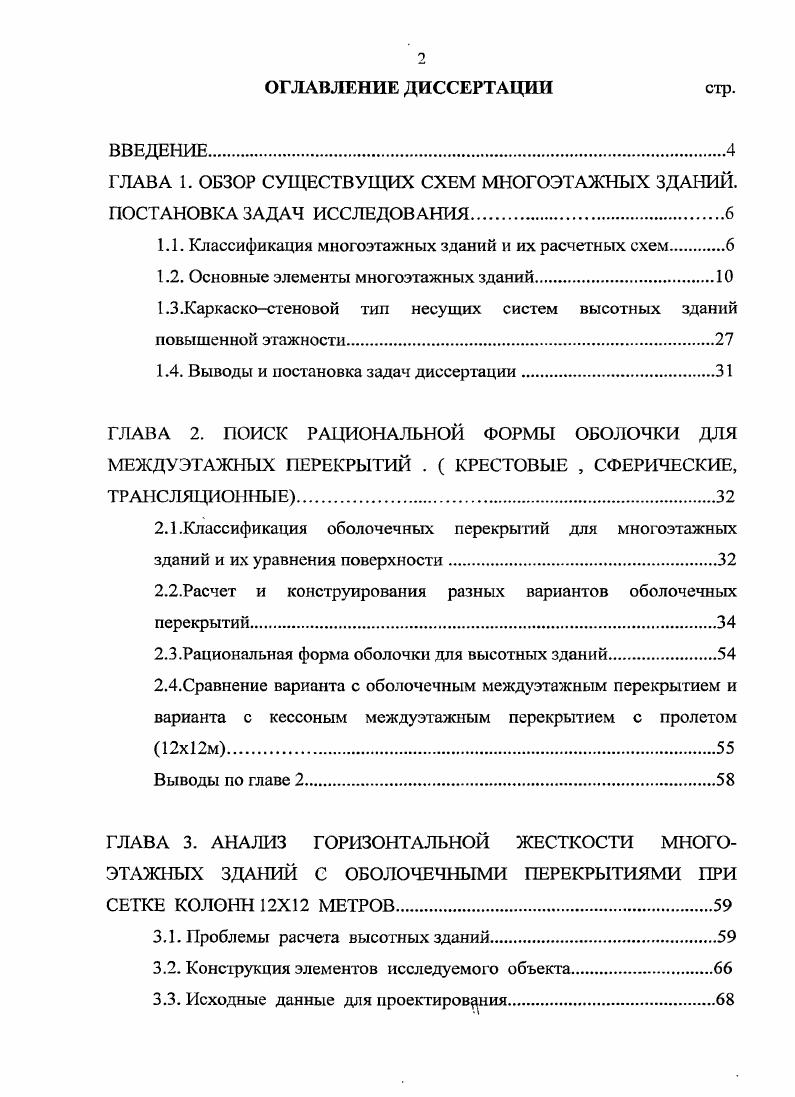

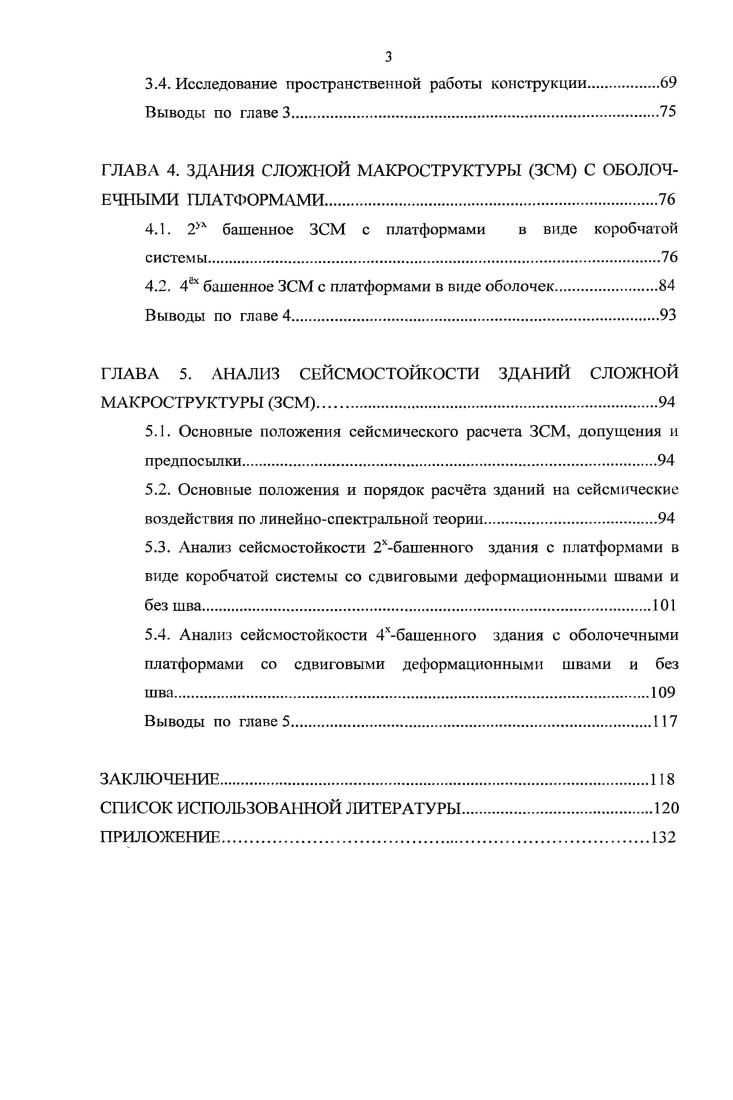

ОГЛАВЛЕНИЕ ДИССЕРТАЦИИ

ВВЕДЕНИЕ.

ГЛАВА 1. ОБЗОР СУЩЕСТВУЩИХ СХЕМ МНОГОЭТАЖНЫХ ЗДАНИЙ. ПОСТАНОВКА ЗАДАЧ ИССЛЕДОВАНИЯ

1.1. Классификация многоэтажных зданий и их расчетных схем

1.2. Основные элементы многоэтажных зданий.

1.3.Каркаскостеновой тип несущих систем высотных зданий повышенной этажности

1.4. Выводы и постановка задач диссертации.

ГЛАВА 2. ПОИСК РАЦИОНАЛЬНОЙ ФОРМЫ ОБОЛОЧКИ ДЛЯ МЕЖДУЭТАЖНЫХ ПЕРЕКРЫТИЙ . КРЕСТОВЫЕ , СФЕРИЧЕСКИЕ, ТРАСЛЯЦИО 1НЫЕ
2.1.Классификация оболочечных перекрытий для многоэтажных зданий и их уравнения поверхности.

2.2.Расчет и конструирования разных вариантов оболочечных перекрытий

2.3.Рациональная форма оболочки для высотных зданий

2.4.Сравнение варианта с оболочечным междуэтажным перекрытием и варианта с кессоным междуэтажным перекрытием с пролетом
Выводы по главе 2
ГЛАВА 3. АНАЛИЗ ГОРИЗОНТАЛЬНОЙ ЖЕСТКОСТИ МНОГОЭТАЖНЫХ ЗДАНИЙ С ОБОЛОЧЕЧНЬГМИ ПЕРЕКРЫТИЯМИ ПРИ СЕТКЕ КОЛОНН X МЕТРОВ.
3.1. Проблемы расчега высотных зданий
3.2. Конструкция элементов исследуемого объекта
3.3. Исходные данные для проектирования
3.4. Исследование пространственной работы конструкции Выводы по главе 3
ГЛАВА 4. ЗДАНИЯ СЛОЖНОЙ МАКРОСТРУКТУРЫ ЗСМ С ОБОЛОЧЕЧНЫМИ ПЛАТФОРМАМИ.
4.1. 2х башенное ЗСМ с платформами в виде коробчатой системы
4.2. 4ех башенное ЗСМ с платформами в виде оболочек.
Выводы по главе 4.
ГЛАВА 5. АНАЛИЗ СЕЙСМОСТОЙКОСТИ ЗДАНИЙ СЛОЖНОЙ МАКРОСТРУКТУРЫ ЗСМ.
5.1. Основные положения сейсмического расчета ЗСМ, допущения и предпосылки
5.2. Основные положения и порядок расчта зданий на сейсмические воздействия по линейноспектральной теории.
5.3. Анализ сейсмостойкости 2хбашенного здания с платформами в виде коробчатой системы со сдвиговыми деформационными швами и без шва.
5.4. Анализ сейсмостойкости 4хбашенного здания с оболочечными платформами со сдвиговыми деформационными швами и без
Выводы по главе 5
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


С целью выбора рациональной расчетной схемы удобно различать здания со слабо деформируемыми в своей плоскости перекрытиями или с сильно деформируемыми, сдвигоподатливыми или сдвигожесткими перекрытиями. При исследовании такой сложной системы, какой является многоэтажное здание, особенно важно использовать рациональную расчетную схему. Упрощения вводятся различным путями: идеализацией основных силовых элементов (заменой их классическими стержнями или пластинами), упрощением способа их реального пространственного взаимодействия, идеализацией характера и расположения связей. Наиболее общий и логичный подход к образованию модели -сохранение реальной геометрии объекта и принятие кинематических гипотез при описании его деформирования. Применяемые расчетные схемы многоэтажных зданий можно классифицировать, во-первых, по типу основного конструктивного элемента, представляющего в расчетной схеме реальные силовые элементы здания: стержневые, пластинчатые и оболочечные модели. Во-вторых, по способу представления искомых компонентов напряженно-деформированного состояния здания (функции или числа) и по используемому математическому аппарату (дифференциальные или алгебраические уравнения): дискретные, континуальные и дискретноконтинуальные расчетные схемы. В-третьих, по мерности можно выделить: одномерные, плоские и пространственные схемы. Наконец, расчетные схемы и методы можно разделить на точные и приближенные, универсальные и частные . Но это весьма неопределенные критерии. Напрямую точность отнюдь не связана с детальностью расчетной схемы или строгостью описания отдельных элементов . Иногда частная методика может дать более точную картину напряженно-деформированного состояния при огромной экономии сил и средств. ОСНОВНЫЕ ЭЛЕМЕНТЫ МНОГОЭТАЖНЫХ ЗДАНИЙ . Железобетонные перекрытия являются основным видом перекрытий в многоэтажных зданиях различного назначения , а в последние годы и в многоэтажных жилых домах , для которых важны такие достоинства железобетона, как огнестойкость, долговечность, жесткость и гигиеничность . В многоэтажных жилых и многоэтажных общественных зданиях , кроме того, железобетонные перекрытия должны обладать достаточной звукоизолирующей способностью , что требует принятия дополнительных мер. I. Плоские перекрытия . Эти конструкции широко распространены в железобетонном строительстве как для устройства перекрытий и покрытий . Ребристое перекрытие состоит из балок, идущих по одному или двум направлениям , и плиты, соединенной с балками в одно монолитное целое. На рис (1. Главные балки (прогоны) располагаются по одному из двух направлений и опираются, обычно на промежуточные опоры - колонны. Пролеты их чаще всего бывают в пределах 5 - 8м. Перпендикулярно к главным балкам располагаются второстепенные балки (ребра). Расстояние между этими балками принимается в пределах от 1 до 4м; наиболее употребительны 1, - 2,5м. Пролеты второстепенных балок бывают от 4 до 1 Ом ; чаще всего 5 - 1м. Рис. План и разрезы ребристого перекрытия Толщина плиты по экономическим соображениям принимается возможно меньшей, но не менее 7 - 8см . Однако пролет пллиты (расстояние между балками) , кроме экономических соображений, обусловливается нередко еще технологическими или архитектурными требованиями. В этих перекрытиях балки (ребра) идут по двум направлениям, а плиты, опертые на балки по контуру, имеют соотношение сторон /у7/ обычно менее 1,5; и образуют панели, стороны которых могут достигать 6м. Различают еще перекрытия с малыми панелями (не более 2м в стороне), собственно кессонные перекрытия. Расчет железобетонных «балочных» плит как ряда параллельных полос, рассматриваемых как обыкновенные балки, дает довольно точные результаты в случае длинных, вытянутых плит; в этом случае влияние опор по коротким сторонам на деформации и напряжения в средней части плиты оказывается весьма незначительным. Опыты и теоретические исследования показывают, что при отношении //// > 2 плиты , опертые по контуру, достаточно точно рассчитываются как балочные в направлении короткого пролета.
