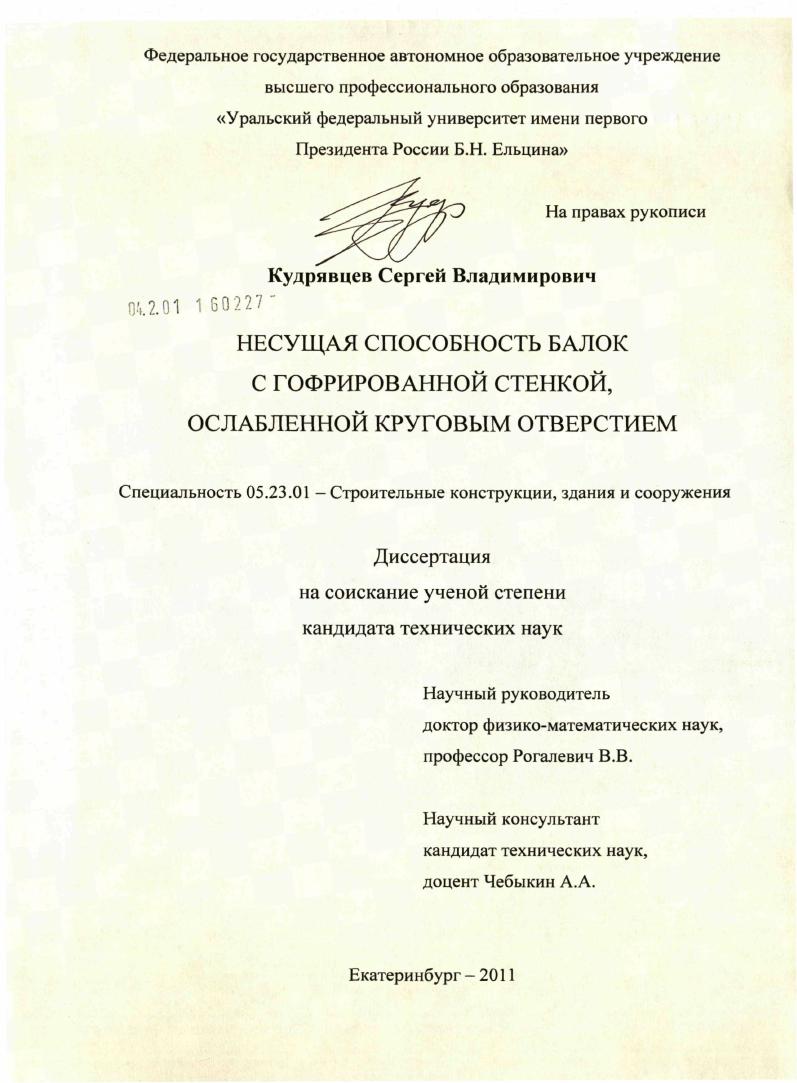

Несущая способность балок с гофрированной стенкой, ослабленной круговым отверстием

• Автор: Кудрявцев, Сергей Владимирович
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Екатеринбург
• Количество страниц: 175 с. : ил.

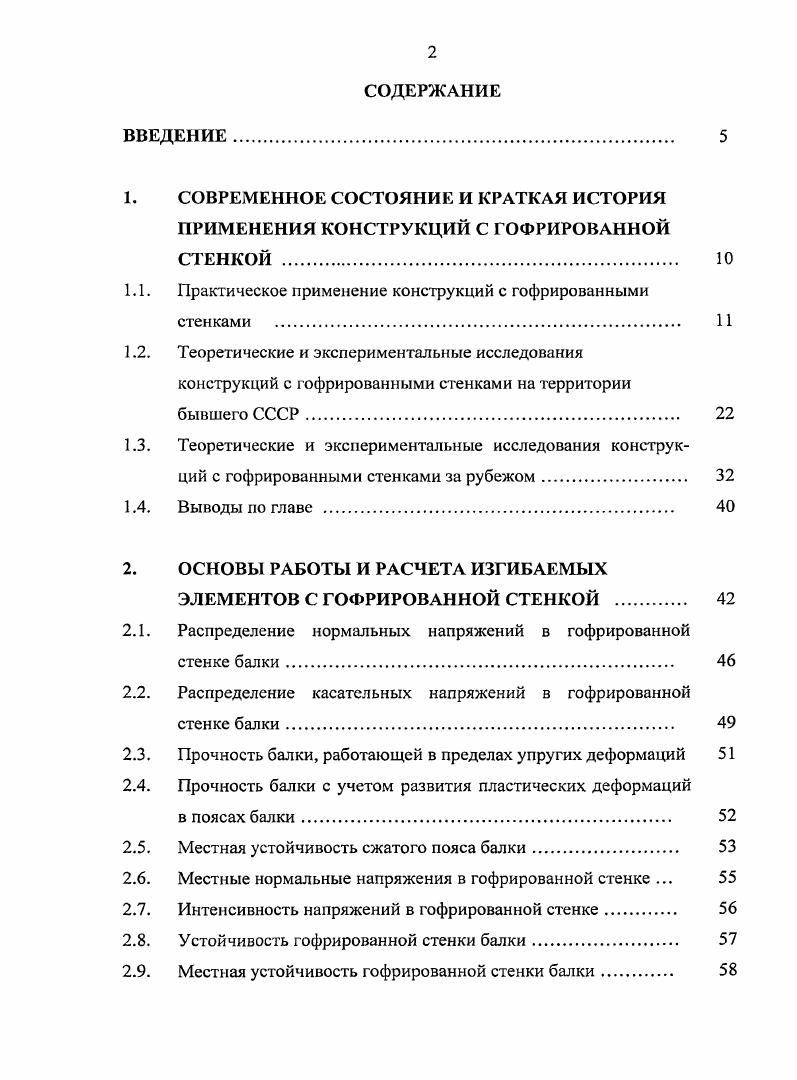

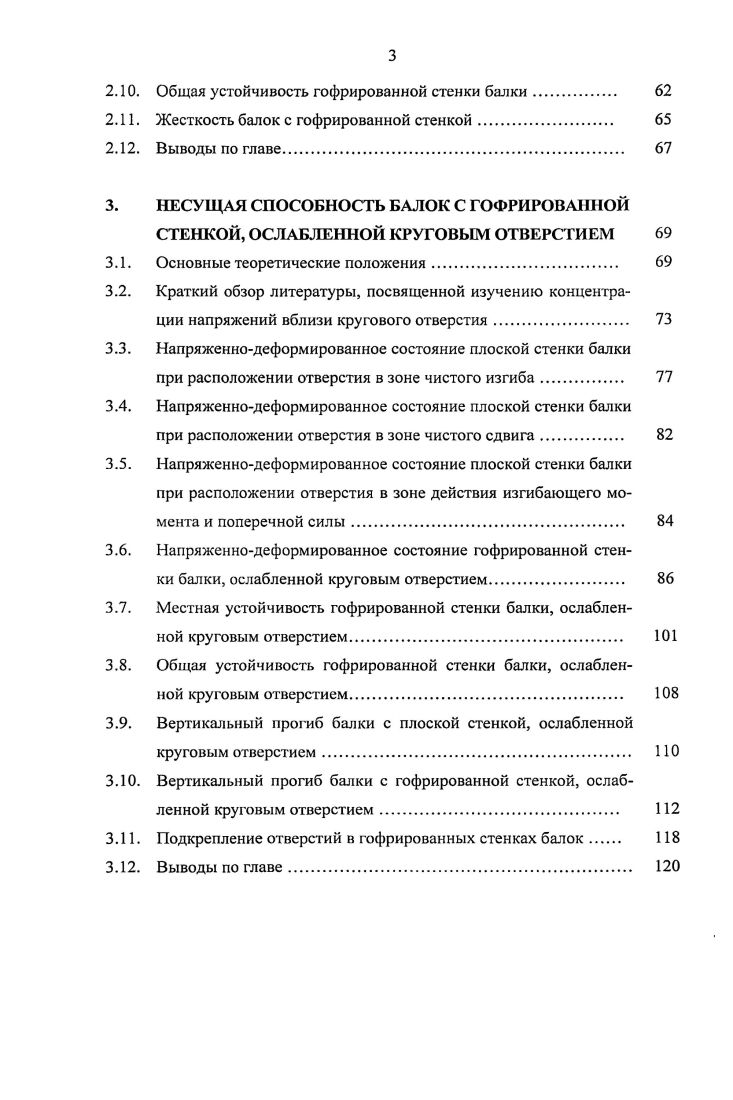

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.

1. СОВРЕМЕННОЕ СОСТОЯНИЕ И КРАТКАЯ ИСТОРИЯ

ПРИМЕНЕНИЯ КОНСТРУКЦИЙ С ГОФРИРОВАННОЙ СТЕНКОЙ .

1.1. Практическое применение конструкций с гофрированными

стенками

1.2. Теоретические и экспериментальные исследования

конструкций с гофрированными стенками на территории бывшего СССР.

1.3. Теоретические и экспериментальные исследования конструкций с гофрированными стенками за рубежом

1.4. Выводы по главе

2. ОСНОВЫ РАБОТЫ И РАСЧЕТА ИЗГИБАЕМЫХ

ЭЛЕМЕНТОВ С ГОФРИРОВАННОЙ СТЕНКОЙ .
2.1. Распределение нормальных напряжений в гофрированной
стенке балки.
2.2. Распределение касательных напряжений в гофрированной
стенке балки.
2.3. Прочность балки, работающей в пределах упругих деформаций
2.4. Прочность балки с учетом развития пластических деформаций
в поясах балки.
2.5. Местная устойчивость сжатого пояса балки
2.6. Местные нормальные напряжения в гофрированной стенке .
2.7. Интенсивность напряжений в гофрированной стенке.
2.8. Устойчивость гофрированной стенки балки.
2.9. Местная устойчивость гофрированной стенки балки.
2 Общая устойчивость гофрированной стенки балки.
2 Жесткость балок с гофрированной стенкой.
2 Выводы по главе.
3. НЕСУЩАЯ СПОСОБНОСТЬ БАЛОК С ГОФРИРОВАННОЙ
СТЕНКОЙ, ОСЛАБЛЕННОЙ КРУГОВЫМ ОТВЕРСТИЕМ
3.1. Основные теоретические положения
3.2. Краткий обзор литературы, посвященной изучению концентрации напряжений вблизи кругового отверстия.
3.3. Напряженнодеформированное состояние плоской стенки балки
при расположении отверстия в зоне чистого изгиба.
3.4. Напряженнодеформированное состояние плоской стенки балки
при расположении отверстия в зоне чистого сдвига.
3.5. Напряженнодеформированное состояние плоской стенки балки
при расположении отверстия в зоне действия изгибающего момента и поперечной силы.
3.6. Напряженнодеформированное состояние гофрированной стенки балки, ослабленной круговым отверстием.
3.7. Местная устойчивость гофрированной стенки балки, ослабленной круговым отверстием.
3.8. Общая устойчивость гофрированной стенки балки, ослабленной круговым отверстием.
3.9. Вертикальный прогиб балки с плоской стенкой, ослабленной
круговым отверстием.
3 Вертикальный прогиб балки с гофрированной стенкой, ослабленной круговым отверстием
3 Подкрепление отверстий в гофрированных стенках балок
3 Выводы по главе
4. МЕТОДИКА РАСЧЕТА БАЛОК С ГОФРИРОВАННОЙ
СТЕНКОЙ.
4.1. Компоновка стенки балки
4.2. Компоновка поясов балки
4.3. Проверка подобранного сечения балки по прочности.
4.4. Проверка подобранного сечения балки с гофрированной
стенкой, ослабленной круговым отверстием, по прочности
4.5. Проверка устойчивости подобранного сечения гофрированной
стенки балки .
4.6. Проверка устойчивости подобранного сечения гофрированной
стенки балки, ослабленной круговым отверстием.
4.7. Проверка устойчивости подобранного сечения пояса балки
4.8. Проверка общей устойчивости балки с гофрированной стенкой
из плоскости
4.9. Проверка подобранного сечения балки с гофрированной стенкой по второй группе предельных состояний.
4 Выводы по главе.
ВЫВОДЫ ПО РАБОТЕ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ПРИЛОЖЕНИЕ 1. Пример расчета балки с гофрированной
стенкой, ослабленной круговым отверстием .
ПРИЛОЖЕНИЕ 2. Справка о внедрении результатов
диссертационной работы .
ВВЕДЕНИЕ
