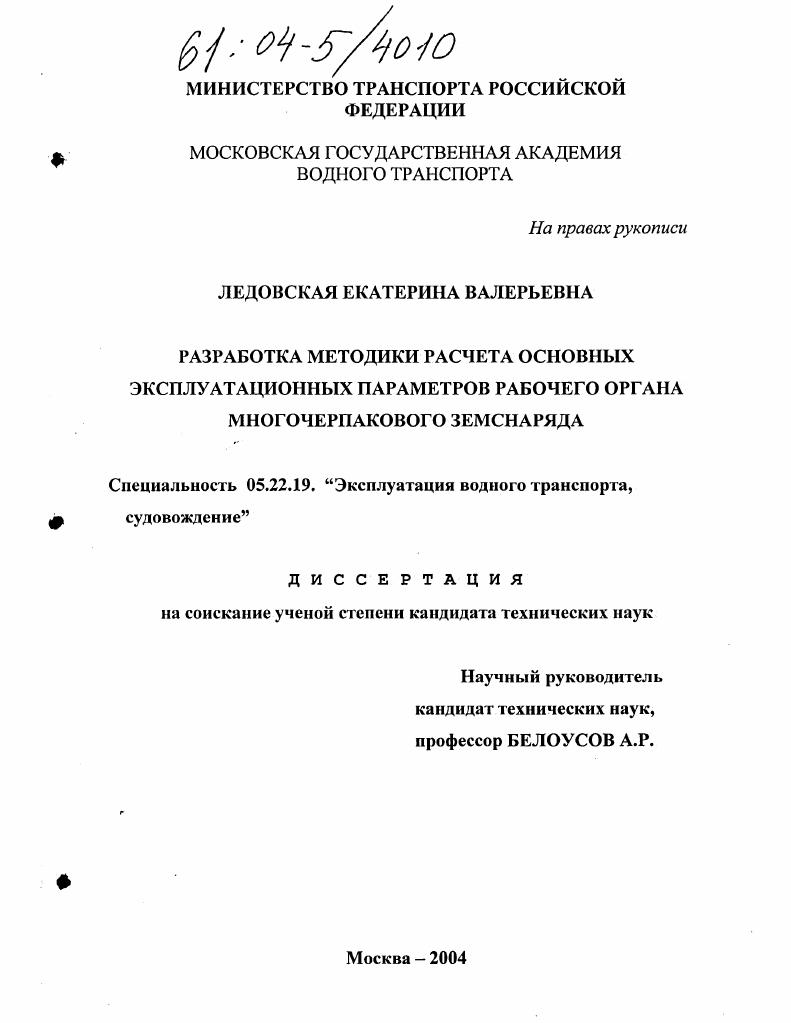

Разработка методики расчета основных эксплуатационных параметров рабочего органа многочерпакового земснаряда

• Автор: Ледовская, Екатерина Валерьевна
• Шифр специальности: 05.22.19
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Москва
• Количество страниц: 159 с. : ил.

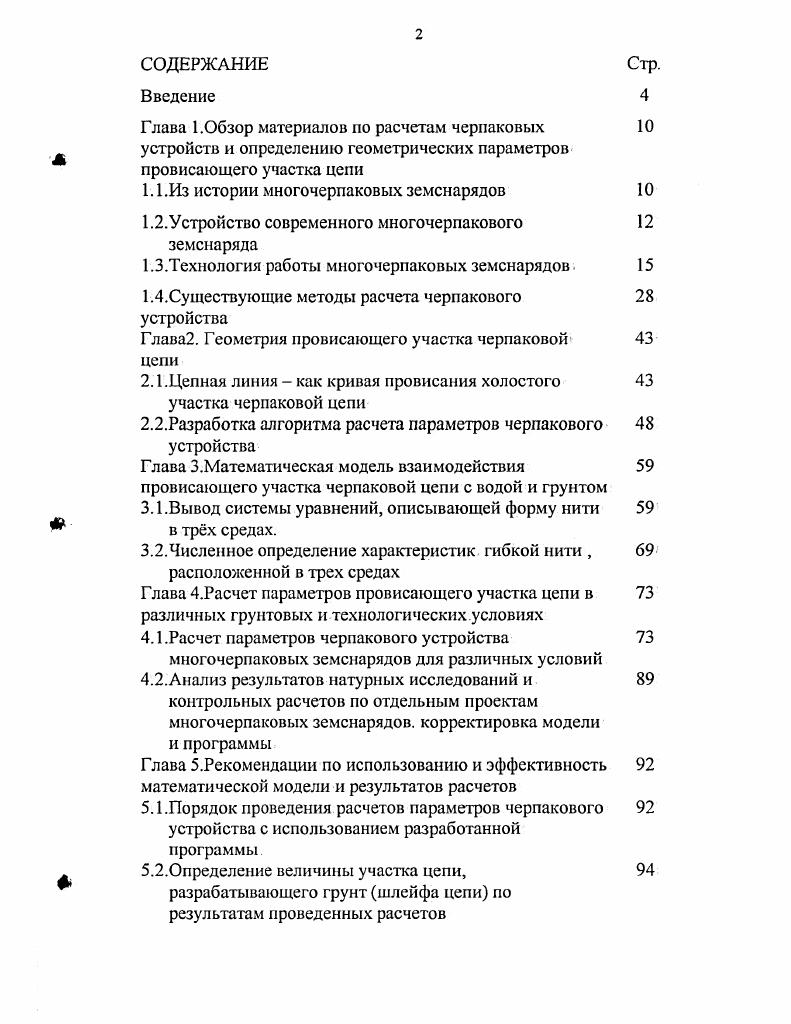

СОДЕРЖАНИЕ Стр.

Введение

Глава 1.Обзор материалов по расчетам черпаковых

устройств и определению геометрических параметров провисающего участка цепи

1.1 .Из истории многочерпаковых земснарядов

1.2.Устройство современного многочерпакового земснаряда

1.3.Технология работы многочерпаковых земснарядов.

1.4.Существующие методы расчета черпакового устройства

Глава2. Геометрия провисающего участка черпаковой

2.1 .Цепная линия как кривая провисания холостого участка черпаковой цепи

2.2.Разработка алгоритма расчета параметров черпакового устройства

Глава 3.Математическая модель взаимодействия
провисающего участка черпаковой цепи с водой и грунтом
3.1 .Вывод системы уравнений, описывающей форму нити в трх средах.
3.2.Численное определение характеристик гибкой нити ,
расположенной в трех средах Г лава 4.Расчет параметров провисающего участка цепи в
различных грунтовых и технологических условиях
4.1 .Расчет параметров черпакового устройства многочерпаковых земснарядов для различных условий
4.2.Анализ результатов натурных исследований и контрольных расчетов по отдельным проектам многочерпаковых земснарядов, корректировка модели
и программы
Глава 5.Рекомендации по использованию и эффективность
математической модели и результатов расчетов
5.1 .Порядок проведения расчетов параметров черпакового устройства с использованием разработанной
программы
5.2.Определение величины участка цепи,
разрабатывающего грунт шлейфа цепи по результатам проведенных расчетов

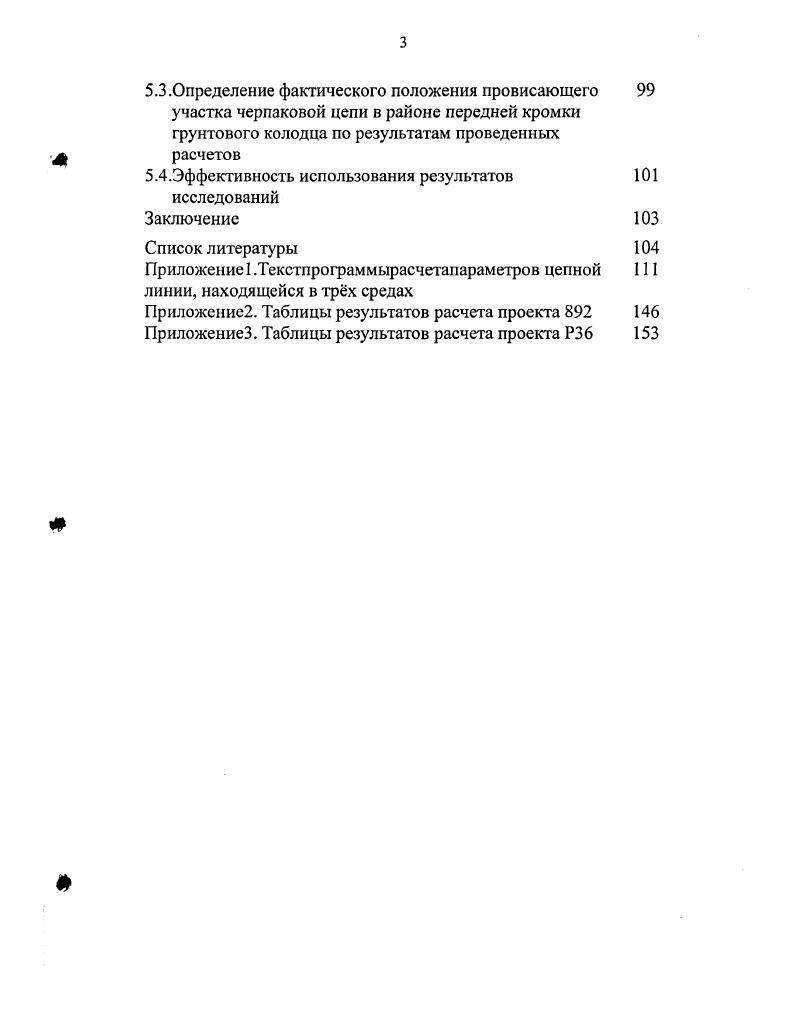

5.3.Определение фактического положения провисающего участка черпаковой цепи в районе передней кромки грунтового колодца по результатам проведенных расчетов
5.4.Эффективность использования результатов исследований Заключение
Список литературы


Все они* имели громоздкую двухъярусную надстройку с жилыми помещениями для экипажа. В середине XX века, развивая отечественную дноуглубительную технику, удалось создать типовые многочерпаковые снаряды с высокими технико-экономическими и эксплуатационными показателями. Одним- из главных, достоинств миогочерпаковых снарядов является их. Это дает возможность успешно применять их в разнообразных грунтовых условиях при различных способах транспортирования вынутого грунта. Именно по этой причине их продолжают выпускать в возрастающих масштабах как в нашей стране, так и за рубежом. Увеличением количества земснарядов происходит одновременно с непрерывным совершенствованием их конструкции. Строительство миогочерпаковых снарядов за рубежом наиболее развито в Голландии, ФРГ и Японии. В Голландии разработан и внедрен стандартный ряд их «ИХЦ Стенбак», охватывающий пять базовых типоразмеров с черпаками вместимостью 5, 0, 0, 0 и 0 литров. Мощность исполнительных двигателей черпаковых приводов составляет у них от до 5 кВт. Аналогичный ряд земснарядов типа «В5» существует и в ФРГ, согласно которому осуществляется строительство- восьми основных типоразмеров снарядов с черпаками вместимостью , 0, 0, 0, 0, 0, 0 и литров. Мощность их главных #7 двигателей составляет от ,7 до кВт. Глубина черпания — от 4 до м. Земснаряды одного и того же типоразмера строятся в Голландии и ФРГ в нескольких модификациях в зависимости от рода разрабатываемого грунта и глубины черпания. Необходимое значение последней достигается за счет цилиндрических вставок в бортовые ветви корпуса снаряда со стороны прорези и вставок в черпаковую раму. Движители у самоходных многочерпаковых снарядов- располагают обычно со стороны прорези. В нашей стране также создан ряд многочерпаковых земснарядов с черпаками емкостью , 0, 0 и 0 литров, мощностью привода от до 0 кВт и глубиной черпания от 4 до м. Парк современных многочерпаковых снарядов в России состоит из 0- 0 земснарядов отечественной постройки. Часть этого парка по нашему заказу создана в ЧССР. Грунт многочерпаковым снарядом (рис. Непрерывность механизации дноуглубления у многочерпакового снаряда достигается замкнутой черпаковой цепыо /, надетой на два барабана, из которых верхний 2 является ведущим, а нижний 3 направляющим. Цепь поддерживается черпаковой рамой 4, представляющей собой сварную ферму, и надрамником 5. Цепь располагается в черпаковой прорези в носовой оконечности корпуса. Верхняя (рабочая) ветвь цепи перемещается по направляющим роликам 8. Рама подвешена к башне 6 в шарнире и с помощью полиспаста к носовому копру 7. Положение нижнего барабана задается с помощью установки черпаковой рамы 4 на соответствующий угол а к горизонту. Опускание рамы на требуемую глубину и подъем се осуществляются; рамоподъемным устройством, состоящим из полиспаста , копра и рамоподъемной лебедки . Верхний подвес черпаковой рамы имеет натяжное устройство, посредством которого ее можно перемещать по раскосам черпаковой башни, обеспечивая регулирование натяжения холостой ветви цепи. Черпаковая цепь составляется из жестких шарнирно-соединенных звеньев. Основной ее особенностью является относительно большая длина звена, обусловленная конструктивным размещением на ней черпака достаточной емкости. Каждое второе звено цепи, а иногда и все ее звенья, оснащены черпаками. Для осуществления зацепления ведущего барабана с цепыо и цепи с направляющим нижним барабаном используется взаимосвязь звеньев с гранями барабана. Черпак, поворачивающийся с верхним барабаном, при опрокидывании опорожняется под воздействием силы веса грунта в грунтовый- колодец, который представляет собой шахту прямоугольного сечения, находящуюся внутри черпаковой башни. В зависимости от положения грунтового клапана грунт направляется в грунтоотводный лоток правого или левого борта, а по нему — в грунтоотвозную шаланду. Нисходящая часть цепи с опрокинутыми черпаками провисает и замыкается у нижнего барабана. Провисающую часть цепи называют бухтой. Участок провисающей части цепи 8 с черпаками, режущими грунт, называется шлейфом черпаковой цепи.
