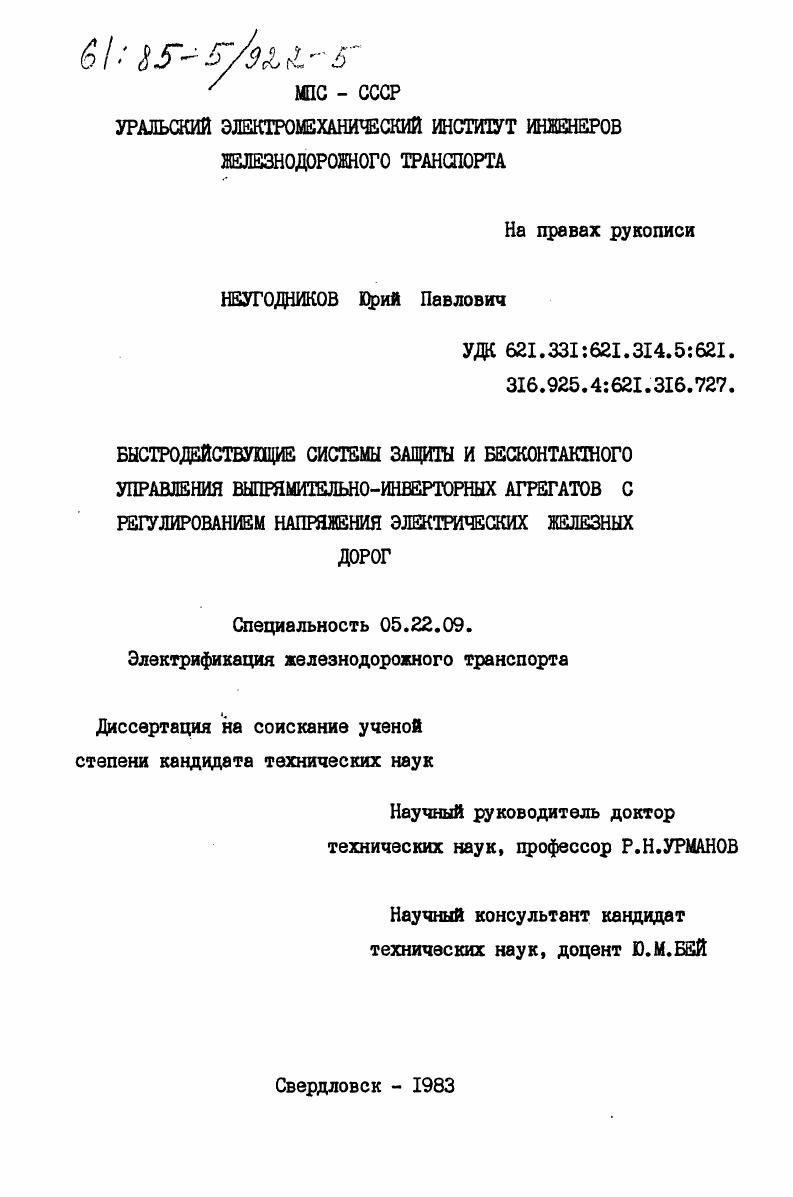

Быстродействующие системы защиты и бесконтактного управления выпрямительно-инверторных агрегатов с регулированием напряжения электрических железных дорог

• Автор: Неугодников, Юрий Павлович
• Шифр специальности: 05.22.09
• Научная степень: Кандидатская
• Год защиты: 1983
• Место защиты: Свердловск
• Количество страниц: 243 c. : ил

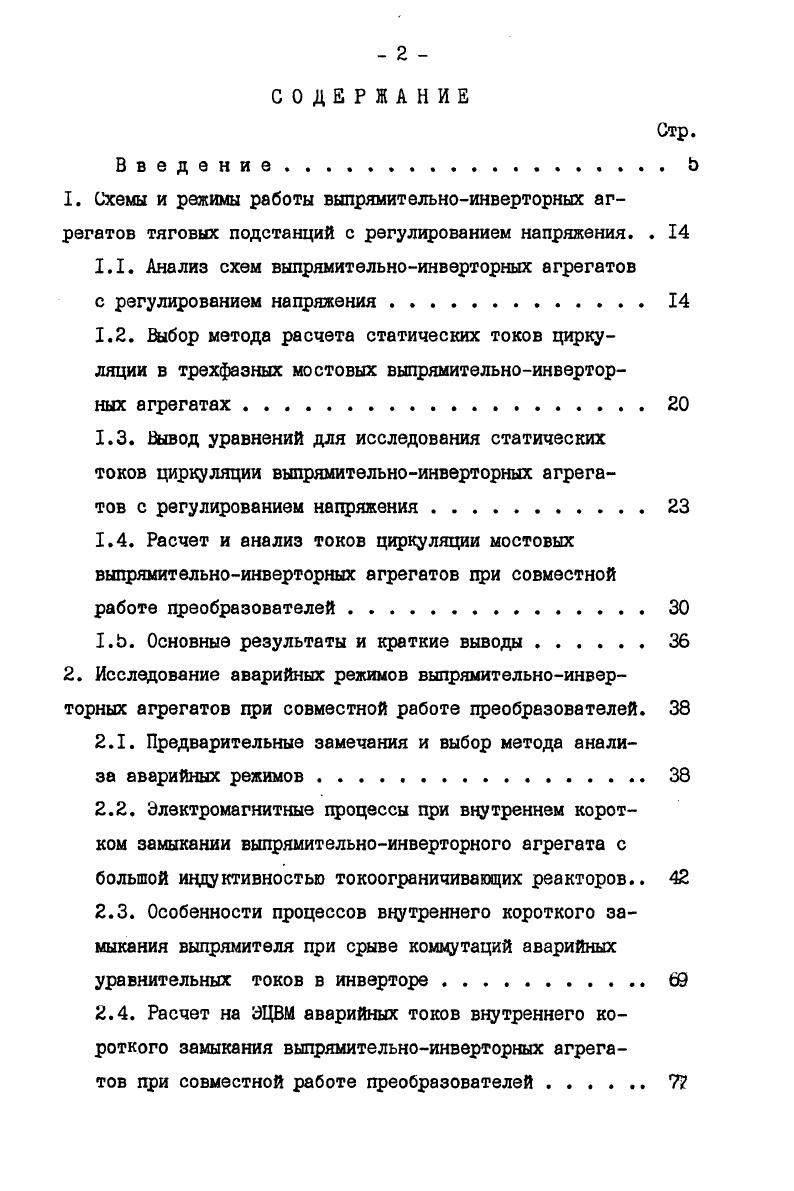

СОДЕРЖАНИЕ
Введение Ь
1. Схемы и режимы работы выпрямительноинверторных агрегатов тяговых подстанций с регулированием напряжения. .

1.1. Анализ схем выпрямительноинверторных агрегатов

с регулированием напряжения

1.2. Выбор метода расчета статических токов циркуляции в трехфазных мостовых выпрямительноинверторных агрегатах
1.3. Вывод уравнений для исследования статических токов циркуляции выпрямительноинверторных агрегатов с регулированием напряжения
1.4. Расчет и анализ токов циркуляции мостовых выпрямительноинверторных агрегатов при совместной работе преобразователей

1.5. Основные результаты и краткие выводы

2. Исследование аварийных режимов выпрямительноинверторных агрегатов при совместной работе преобразователей.

2.1. Предварительные замечания и выбор метода анализа аварийных режимов.

2.2. Электромагнитные процессы при внутреннем коротком замыкании выпрямительноинверторного агрегата с большой индуктивностью токоограничивакхцих реакторов
2.3. Особенности процессов внутреннего короткого замыкания выпрямителя при срыве коммутаций аварийных уравнительных токов в инверторе. Ф
2.4. Расчет на ЭЦВМ аварийных токов внутреннего короткого замыкания выпрямительноинверторных агрегатов при совместной работе преобразователей.7

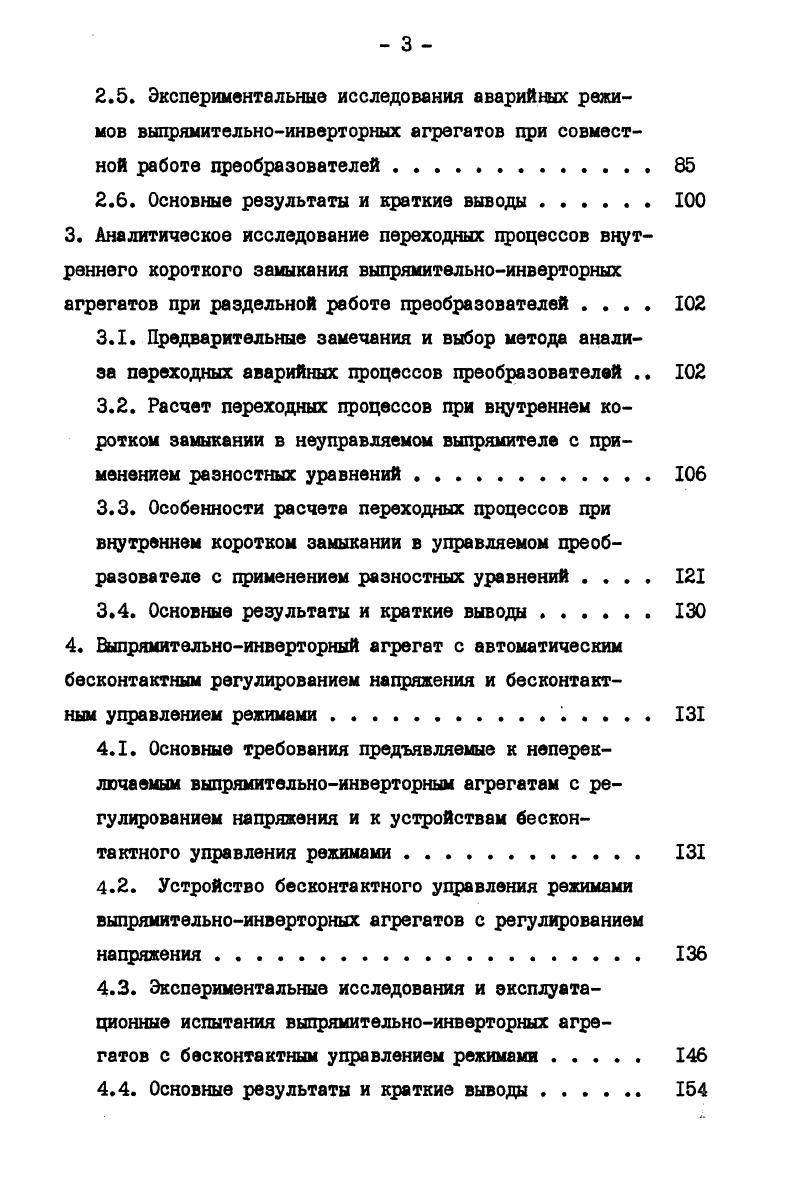

2.5 Экспериментальные исследования аварийных режимов выпрямительноинверторных агрегатов при совместной работе преобразователей.
2.6. Основные результаты и краткие выводы
3. Аналитическое исследование переходных процессов внутреннего короткого замыкания выпрямительноинверторных агрегатов при раздельной работе преобразователей . . .
3.1 . Предварительные замечания и выбор метода анализа переходных аварийных цроцессов преобразователей
3.2. Расчет переходных процессов при внутреннем коротком замыкании в неуправляемом выпрямителе с применением разностных уравнений .
3.3. Особенности расчета переходных процессов цри внутреннем коротком замыкании в управляемом преобразователе с применением разностных уравнений
3.4. Основные результаты и краткие выводы.
4. Выпрямительноинверторный агрегат с автоматическим бесконтактным регулированием напряжения и бесконтактным управлением режимами .
4.1. Основные требования предъявляемые к непереключаемым выпрямительноинверторным агрегатам с регулированием напряжения и к устройствам бесконтактного управления режимами .
4.2. Устройство бесконтактного управления режимами выпрямительноинверторных агрегатов с регулированием напряжения
4.3. Экспериментальные исследования и эксплуатационные испытания выпрямительноинверторных агрегатов с бесконтактным управлением режимами
4.4. Основные результаты и краткие выводы
5. Превентивные защиты непереключаемых выпрямительноинверторных агрегатов тяговых подстанций с совместной работой преобразователей.
5.1. Основные требования предъявляемые к устройствам превентивных защит непереключаемых выпрямительноинверторных агрегатов
5.2. Способ и устройство превентивной защиты инвертора от срыва коммутации при совместной работе с выпрямителем.
5.3. Устройство превентивной защиты инвертора в непереключаемом выпрямительноинверторном агрегате при исчезновении импульсов управления и нарушении проводимости тиристоров .
5.4. Экспериментальное определение эффективности работы новых быстродействующих защит превентивного
5.5. Основные результаты и краткие выводы.
Заключение
Литература


При согласованном управлении для ограничения токов циркуляции во всех режимах работы средние значения напряжения преобразователей должны быть равны. Э.Д. С. преобразователей. Прихогласованном управлении сред
ние значения напряжения выпрямителя и инвертора не равны. При изменении угла регулирования выпрямительной группы угол опережения инверторной группы поддерживается неизменным и равныммин. Ток циркуляции при таком способе управления будет тем меньше, чем меньше будет установлен угол. Преимущетсво схемы рис. Схема выпрямительноинверторного агрегата с регулированием напряжения и двумя уп
равлявмыми преобразователями испытана и включена в работу на Свердловской железной дороге. Более подробно работа этого агрегата с устройством бесконтактного управления режимами описана в четвертой главе диссертации. В результате ранее проведенного анализа установлено, что для выпрямительноинверторных агрегатов тяговых подстанций с регулированием напряжения находят применение два способа управления преобразователями совместное и раздельное. Возможность создания выпрямительноинверторных агрегатов с бесконтактным переключением режимов, которые имеют ряд преимуществ над агрегатами, переключаемыми быстродействующими выключателями, вьщвигает задачу проведения научно обоснованного сравнения режимов совместного управления преобразователями с режимом раздельного управления при бесконтактном переключении режимов. В данной главе приводятся исследования, позволяющие дать научно обоснованную оценку каждого способа управления и рекомендации по их применению для схем выпрямительноинверторных агрегатов, предложенных и рассмотренных в первом параграфе диссертации, при нормальных и близких к аварийным режимах работы преобразователей. Следует отметить, что в настоящее время проведен значительный объем исследований электромагнитных процессов в схемах реверсивных тиристорных преобразователей для систем электропривода,как с совместным, так и с раздельным управлением вентильными группами 4,Ю,,,,,9о . Однако, в связи со спецификой состава и параметров элементов силовых схем выпрямительноинверторных преобразователей тяговых подстанций, данные этих исследований не могут быть использованы для теоретического анализа протекающих в них электромагнитных процессов. Исследование внутренних токов циркуляции для различных схем выпрямительноинверторных агрегатов, применяемых на тяговых подстанциях электрических железных дорог, выполнены ВНИИЖТом и МИИТом ,,,,, . Результаты исследований непереключаемых выпрямительноинверторных агрегатов с бесконтактным регулированием напряжения три совместной работе преобразователей,проведенных УЭМИИТом, в том числе при участии автора, приведены в ,,,,,,,,
,. В диссертации для анализа нормальных, аномальных и аварийных режимов выпрямительноинверторных агрегатов с совместной и раздельной работой преобразователей приняты два метода метод припасовывания и метод разностных уравнений. Выбор того или иного метода зависит от специфики исследуемых процессов и особенностей поставленных задач. Для теоретического анализа и расчета статических токов циркуляции при исследовании совместного режима работы цреобразователей наиболее успешно может быть применен метод припасовывания, который является одним из основных среди наиболее универсальных и точных методов. Метод припасовывания, впервые примененный для исследования вентильных цепей академиком Н. Д.Папалекси в году , получивший дальнейшее развитие в известных работах советских ученых К. А.Круга, И. Л.Каганова, М. П.Костенко, Л. Р.Неймана, М. А.Чернышева, А. М.Утевского и других ,,,2,0,Из , использован в большинстве трудов по анализу и исследованию вентильных преобразователей. Развитию метода припасовывания способствовали исследования электромагнитных процессов, приведенные в работах Г. А.Ривкина, Ю. Г.Толстова, С. Р.Глинтерника, А. В.Поссе, И. М.Чиженко, Г. Е.Пухова, В. Н.Зажщжо, О. А.Маевского и других ,,,, ,,,,,,, . Обладая достаточной универсальностью при высокой точности расчетов, метод припасовывания позволяет успешно решать поставленные выше задачи исследований.
