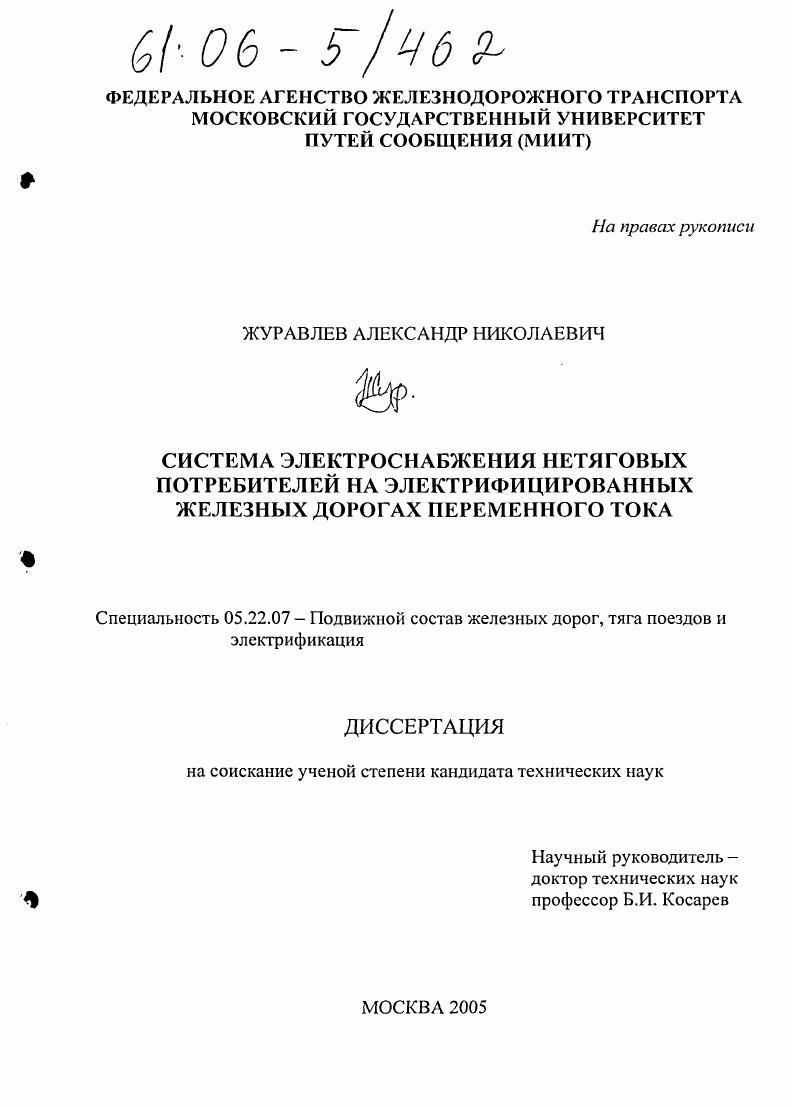

Система электроснабжения нетяговых потребителей на электрофицированных железных дорогах переменного тока

• Автор: Журавлев, Александр Николаевич
• Шифр специальности: 05.22.07
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Москва
• Количество страниц: 171 с.

ВВЕДЕНИЕ
1 АНАЛИЗ УСЛОВИЙ РАБОТЫ СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ НЕТЯГОВЫХ ПОТРЕБИТЕЛЕЙ НА ЭЛЕКТРИФИЦИРОВАННЫХ УЧАСТКАХ ЖЕЛЕЗНЫХ ДОРОГ ПЕРЕМЕННОГО ТОКА

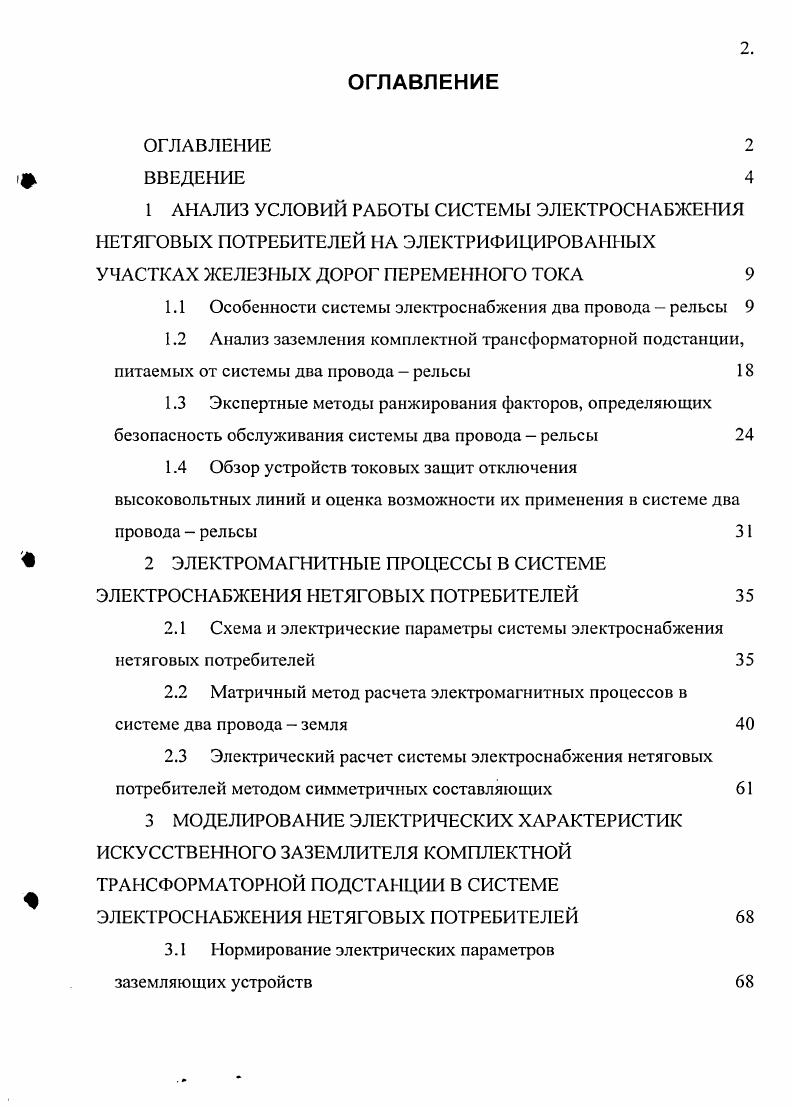

1.1 Особенности системы электроснабжения два провода рельсы

1.2 Анализ заземления комплектной трансформаторной подстанции, питаемых от системы два провода рельсы
1.3 Экспертные методы ранжирования факторов, определяющих безопасность обслуживания системы два провода рельсы
1.4 Обзор устройств токовых защит отключения высоковольтных линий и оценка возможности их применения в системе два провода рельсы

2 ЭЛЕКТРОМАГНИТНЫЕ ПРОЦЕССЫ В СИСТЕМЕ ЭЛЕКТРОСНАБЖЕНИЯ НЕТЯГОВЫХ ПОТРЕБИТЕЛЕЙ

2.1 Схема и электрические параметры системы электроснабжения нетяговых потребителей

2.2 Матричный метод расчета электромагнитных процессов в системе два провода земля

2.3 Электрический расчет системы электроснабжения нстяговых потребителей методом симметричных составляющих
3 МОДЕЛИРОВАНИЕ ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК ИСКУССТВЕННОГО ЗАЗЕМЛИТЕЛЯ КОМПЛЕКТНОЙ ТРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ В СИСТЕМЕ ЭЛЕКТРОСНАБЖЕНИЯ ЕТЯГОВЫХ ПОТРЕБИТЕЛЕЙ
3.1 Нормирование электрических параметров заземляющих устройств
3.2 Выбор сопротивления рабочего искусственного заземлителя трансформатора КТП исходя из требований отсутствия его термического поражения.
3.3 Обоснование сопротивления рабочего заземлителя в системе электроснабжения нетяговых потребителей исходя из требований электробезопасности.
3.4 Расчет сопротивления рабочего заземлителя системы электроснабжения нетяговых потребителей
4 МЕТОДЫ И УСТРОЙСТВА ИХ РЕАЛИЗАЦИИ ДЛЯ СОВЕРШЕНСТВОВАНИЯ ЗАЩИТ ОТ ЗАМЫКАНИЙ НА ЗЕМЛЮ И ОПРЕДЕЛЕНИЯ РАССТОЯНИЯ ДО МЕСТА НАРУШЕНИЯ ИЗОЛЯЦИИ ВОЗДУШНЫХ ЛИНИЙ
4.1 Совершенствование токовой защиты в системе электроснабжения нетяговых потребителей от замыканий на землю
4.2 Методы и устройства определения расстояния от тяговой подстанции до места однофазного замыкания на землю воздушных проводов системы электроснабжения нетяговых потребителей
ЗАКЛЮЧЕНИЕ ПО РАБОТЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


Разъединитель с приводом устанавливают на отдельной опоре или опоре контактной сети и заземляют на рельс или самостоятельный выравнивающий контур. Сопротивление контура нормируется в зависимости от р удельного сопротивления грунта. При р Омм оно должно не превышать Ом . По допустимой мощности нагрузки, определяемой рабочими токами, трехфазные КТП и однофазные КТП КТПО подразделяют на маломощные КПТО до кВА, КТП до кВА и мощные. Маломощные КТП используют для питания устройств автоблокировки КТПО, линейнопутевых зданий, переездов и устанавливают, как правило, на перегонах. Мощные КТП оборудуются на станциях и снабжают энергией сами станции и другие энергоемкие объекты учреждения, предприятия, мастерские, располагаемые обычно вблизи от них. Питаются от КТП в основном непротяженные воздушные сети, характеризующиеся относительно небольшими токами утечки. Электробезопасность персонала, обслуживающего КТП и работающего с питаемыми от ДПР устройствами, в определенной степени обеспечивается правильным выполнением заземления КТП. При этом различают два вида заземления рабочее и защитное , . Под рабочим заземлением понимается соединение с землей или се эквивалентом токоведуших частей электроустановки, если по этому соединению протекает ток ее рабочего режима. Для КТП это соединение одной из фаз силовой обмотки трансформатора с землей. По условиям термической стойкости сопротивление К1У заземляющего устройства ЗУ рабочего заземления, слагающееся из сопротивления растеканию заземлителя и сопротивления заземляющих проводников, должно быть не более 0 Ом . Защита персонала от поражения при прикосновении к корпусам или другим нормально нетоковедущим частям КТП и питаемого от КТП электрооборудования, оказавшемся под напряжением в результате повреждения изоляции проводов кВ, нарушения изоляции между первичными и вторичными обмотками понижающего трансформатора и т. При этом сопротивление ЗУ защитного заземления должно удовлетворять условию 1У 5 Ом . Очевидно, такое заземляющее устройство может быть использовано и для рабочего заземления КТП. Особенностью системы ДПР является наличие естественного заземлителя рельсового пути, входное сопротивление которого не превышает 1 Ом . Однако известно, что при коротких замыканиях к. С целью предотвращения выноса высоких потенциалов на оборудование для заземления КТПО и КТП, расположенных на перегонах, рекомендуется применять искусственные заземлители . Исходя из вышесказанного в КТПО и КТП до кВА рабочее и защитное заземления объединяют, сооружая общий заземлитель с зу 5 Ом, выполненный как выравнивающий на расстояниях 1 и 2 м от краев металлических конструкций КТП на глубине 0,3 м укладываются два соединенных между собой и с конструкцией КТП прямоугольника. Выполняя рабочее заземление, одну фазу силовой обмотки трансформатора КТП наглухо соединяют с заземлителем. Выполняя защитное заземление, кожухи трансформатора и распределительного шкафа, другие нетоковедущие части КТП, которые при аварии могут оказаться под высоким напряжением, присоединяют не менее, чем в двух местах, к металлоконструкции КТП, соединенной с заземлителем двумя отдельными проводниками. Рис. Схема рабочего и защитного заземления однофазной КТП В КТПО Рис. ИПМ м с напряжением пробоя У пр 0 0 В подключается один из выводов вторичной обмотки. Искровой промежуток м защищает оборудование от рабочих потенциалов заземлители и потенциалов на нем при к. В на обмотку низкого до В напряжения. При этом последняя подключается к зазсмлитслю, в результате напряжение на ней на время срабатывания предохранителей ПКТ Н ограничивается на допустимом уровне. Обозначения Рис. КТП, приведенным ниже. В питаемых от КТП сетях используется зануленпе Рис. Если в питаемых от КТП до кВА трехфазных сетях зануления потребителей не применяется, нейтраль вторичной обмотки трансформатора КТП соединяется с заземленным корпусом подстанции. При использовании в сетях до 1 кВ зануления нейтраль вторичной обмотки подключается к самостоятельному рабочему заземлителю системы зануления, удаленному от КТП и рельсов на м, обеспечивая почти нулевой потенциал на нем даже при к. В на заземленное оборудование КТП или рельсы Рис.
