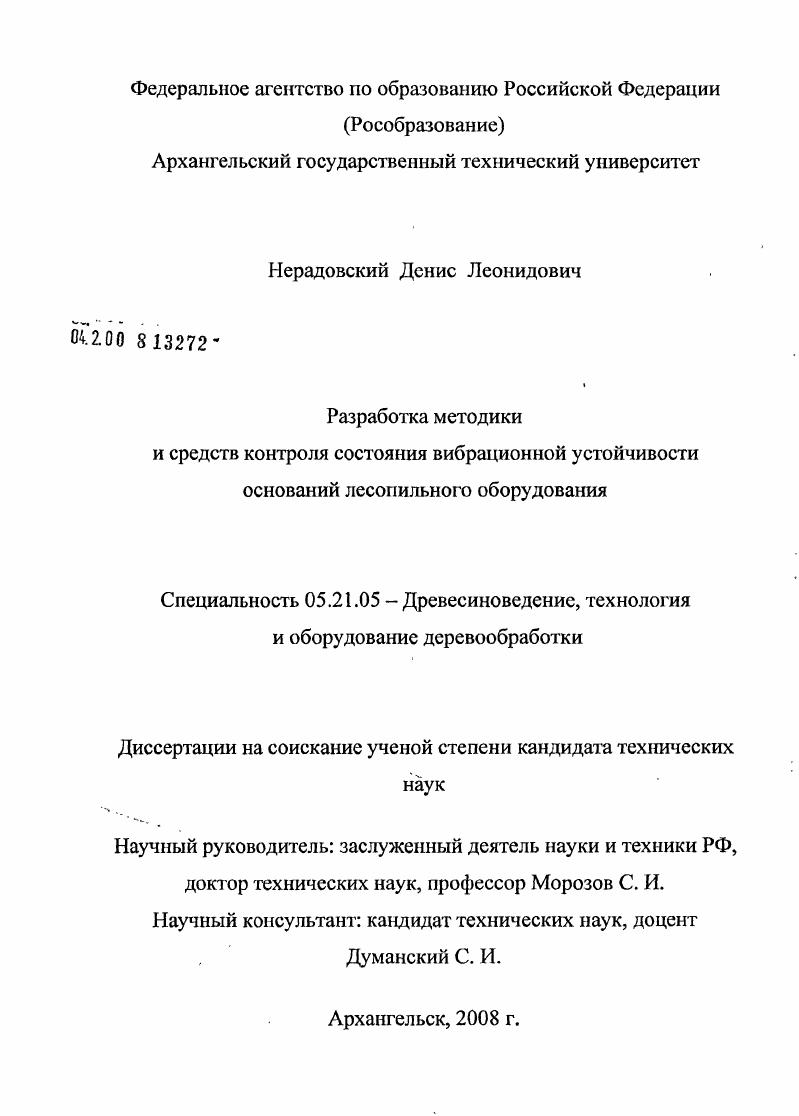

Разработка методики и средств контроля состояния вибрационной устойчивости оснований лесопильного оборудования

• Автор: Нерадовский, Денис Леонидович
• Шифр специальности: 05.21.05
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Архангельск
• Количество страниц: 150 с. : ил.

1. Состояние вопроса.

1.1 Вибрационная устойчивость фундаментов лесопильных рам

1.2 Основные свойства ударных нагрузок.

1.3 Свойства ультразвуковых волн.

1 .ЗЛОтражение и преломление ультразвуковой волны

1.3.2 Излучение и прием ультразвука

1.3.3 Затухание ультразвука в твердых средах.

1.3.4 Методы измерения скорости ультразвука

1.3.5 Методы измерения коэффициента затухания ультразвука

1.4 Методы определения несущей способности свай, виды и способы заложения свай.

1.5 Ультразвуковая дефектоскопия УЗ свай эхометодом.

1.6 Эхометод при контроле бетона
2. Акустические методы неразрушающего контроля
2.1 Области применения акустических методов
2.2 Определения параметров конструкций эхо методом неразрушающего контроля.
2.2.1 Определение длины деревянных свай в транспортных сооружениях.
2.2.2 Неразрушающий метод определения свойств древесины деревьев
2.3 Установки диагностирования состояния свай и фундаментов
3. Методы исследования.
3.1 Преобразования Фурье.
3.2 Дискретное преобразование Фурье.
3.3 Фурьефильтрация
4. Результаты работы.
4.2 Технические характеристики.
4.3 Устройство и работа модуля сбора данных
4.4 Обработка сигнала
5. Методика определения несущей способности свай.
5.1 Подготовка к работе
5.2. Работа
5.2.1. Метод измерения.
5.2.2. Просмотр и сохранение результатов.
5.3 Обработка результатов
5.4 Методика анализа результатов.
Выводы и рекомендации
Библиографический список.
Приложение 1.
Приложение 2.
Введение


Такими сигналами, в частности, являются механические колебания конструкции. Работа ЛР сопровождается динамическими нагрузками, которые возбуждают механические колебания вибрации фундаментов. При возникновении неисправности ЛР или е основания интенсивность и характер колебаний изменяется. Вибрационный контроль и диагностика фундаментов ЛР позволяют повысить надежность всего оборудования в целом. Особое внимание при проектировании лесопильных цехов необходимо уделять обоснованию оптимальных параметров фундаментов ЛР. От правильности их выбора зависят колебания всех объектов лесопильных цехов, а также объектов, расположенных в зоне действия волн, распространяющихся от фундаментов ЛР. Фундаменты ЛР выполняют в виде сплошных блоков с подошвами прямоугольной формы. Особенности конструкции и проектирования фундаментов ЛР описаны в работе 2, , , . Основными параметрами фундамента, обеспечивающими расчетные амплитуды колебаний, при конкретных возмущающих силах инерции ЛР и приведенном коэффициенте жесткости грунтового основания С0, являются масса фундамента т и площадь его подошвы Р. Массу фундамента и размеры его подошвы рекомендуют предварительно определять но расчетному значению амплитуд вертикальных колебаний первого порядка, преобладающих по величине, с дальнейшей проверкой фундамента на вертикальные и горизонтальновращательные колебания. Во многих случаях на базе применения свайных фундаментов под машины и оборудование может быть достигнуто значительное сокращение объемов бетона, а следовательно, и существенное снижение стоимости строительства. В определенных условиях свайные фундаменты целесообразно применять для установки машин даже тогда, когда это не дает ощутимой экономии, но обеспечивает единообразие конструктивных решений, технологии производства и методов организации работ по возведению подземных частей промышленных зданий и сооружений. В зависимости от характера напластования грунтов для возведения фундаментов под машины могут применяться висячие сваи и сваистойки. Выбор типа фундамента в каждом случае производится на основании техникоэкономического сравнения вариантов. Наиболее экономически выгодно использование свай для возведения глубоких фундаментов беснодвального типа, особенно тогда, когда с поверхности площадки на значительную глубину залегают слабые грунты. В таких случаях, кроме существенного сокращения объемов бетонных и земляных работ, как правило, удастся избежать применения сложных способов строительства фундаментов например, способа опускания и перейти к наиболее простому и дешевому способу возведения в открытом котловане. В определенных условиях фундаменты подвального типа под относительно хорошо уравновешенные высокочастотные машины например, машины с вращающимися частями выгодно заменять высокими свайными ростверками, что также может дать экономический эффект, особенно значительный в условиях строительства на вечномерзлых грунтах. Свайные фундаменты ЛР применяют на слабых грунтах, таких как песчаные грунты в рыхлом сложении, водонасыщенные пылеватые пески, глинистые и илистые грунты, находящиеся в текучем состоянии, озерноболотные отложения, то есть в тех случаях, когда требуемую вибростойкость не может обеспечить фундамент, залегающий на естественном основании, или когда площадка сложена сильно или неравномерно сжимаемыми грунтами. Свайные фундаменты состоят из отдельных свай, объединенных сверху бетонным монолитом фундамента. Свая представляет собой стержень, забиваемый в грунт. Разделяют забивные и набивные сваи. Применяют деревянные и железобетонные сваи. По принципу работы в грунте сваи подразделяются на стойки и висячие. К сваямстойкам относят те, нижние концы которых опираются или заделаны в скальную породу. Жесткость свайного основания в этом случае определяют жесткостью скалы и жесткостью сваи. Грунт, находящийся между стволами свайстоек, играет в основном роль упругой среды, уменьшающей продольный изгиб таких свай. Длину свайстоек определяют глубиной заложения скального грунта. Она достигает м.
