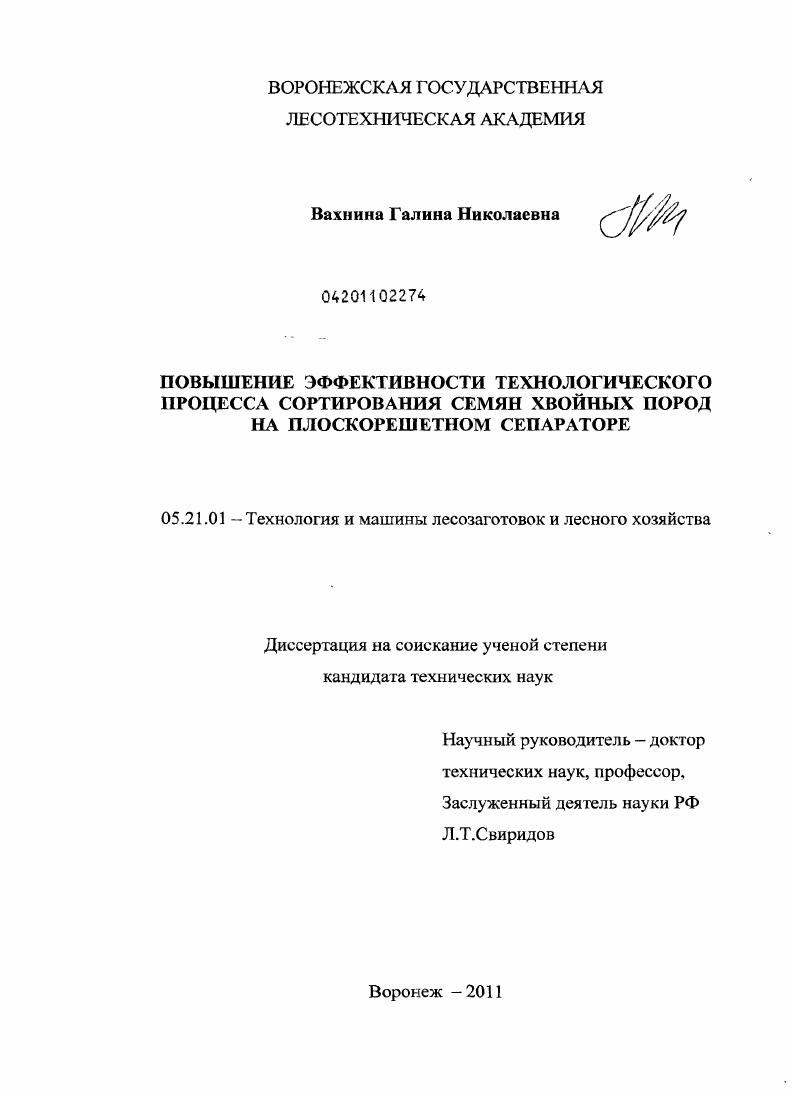

Повышение эффективности технологического процесса сортирования семян хвойных пород на плоскорешетном сепараторе

• Автор: Вахнина, Галина Николаевна
• Шифр специальности: 05.21.01
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Воронеж
• Количество страниц: 249 с. : ил.

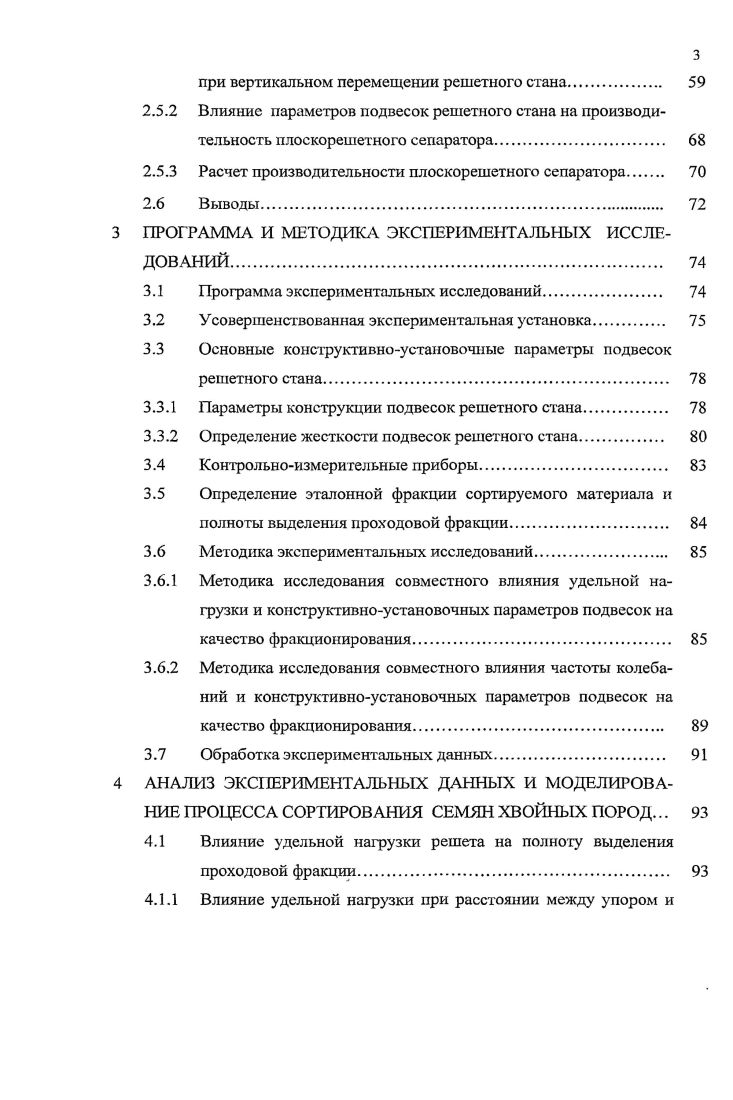

при вертикальном перемещении решетного стана

2.5.2 Влияние параметров подвесок решетного стана на производительность плоскорешетного сепаратора.

2.5.3 Расчет производительности плоскорешетного сепаратора

2.6 Выводы

3 ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ.

3.1 Программа экспериментальных исследований

3.2 Усовершенствованная экспериментальная установка.

3.3 Основные конструктивноустановочные параметры подвесок

решетного стана.

3.3.1 Параметры конструкции подвесок решетного стана

3.3.2 Определение жесткости подвесок решетного стана

3.4 Контрольноизмерительные приборы
3.5 Определение эталонной фракции сортируемого материала и
полноты выделения проходовой фракции
3.6 Методика экспериментальных исследований.
3.6.1 Методика исследования совместного влияния удельной на
грузки и конструктивноустановочных параметров подвесок на качество фракционирования.
3.6.2 Методика исследования совместного влияния частоты колеба
ний и конструктивноустановочных параметров подвесок на качество фракционирования.
3.7 Обработка экспериментальных данных
4 АНАЛИЗ ЭКСПЕРИМЕНТАЛЬНЫХ ДАННЫХ И МОДЕЛИРОВАНИЕ ПРОЦЕССА СОРТИРОВАНИЯ СЕМЯН ХВОЙНЫХ ПОРОД.
4.1 Влияние удельной нагрузки решета на полноту выделения
проходовой фракции
4.1.1 Влияние удельной нагрузки при расстоянии между упором и
плоской пружиной в 1 мм
Влияние удельной нагрузки при расстоянии между упором и
плоской пружиной в 3 мм
Влияние удельной нагрузки при расстоянии между упором и
плоской пружиной в 5 мм
Влияние удельной нагрузки при расстоянии между упором и
решетным станом в мм
Влияние удельной нагрузки при расстоянии между упором и
решетным станом в 0 мм
Влияние удельной нагрузки при расстоянии между упором и
решетным станом в 0 мм.
Обобщенные заключения о совместном влиянии удельной нагрузки и конструктивноустановочных параметров.
Влияние частоты колебаний решетного стана на полноту выделения проходовой фракции.
Влияние частоты колебаний при расстоянии между упором и
плоской пружиной в 1 мм
Влияние частоты колебаний при расстоянии между упором и
плоской пружиной в 3 мм
Влияние частоты колебаний при расстоянии между упором и
плоской пружиной в 5 мм
Влияние частоты колебаний при расстоянии между упором и
решетным станом в мм
Влияние частоты колебаний при расстоянии между упором и
решетным станом в 0 мм.
Влияние частоты колебаний при расстоянии между упором и
решетным станом в 0 мм.
Обобщенные заключения о совместном влиянии частоты колебаний и конструктивноустановочных параметров
4.5 Моделирование процесса сортирования семян хвойных пород
4.5.1 Формализованные модели процесса сортирования семян хвойных пород с новыми подвесками решетного стана.
4.5.2 Разработка математических моделей процесса сортирования
семян хвойных пород с новыми подвесками решетного стана
4.5.3 Выявление оптимальных значений варьируемых факторов
4.6 Выводы.
5 РЕАЛИЗАЦИЯ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ И ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ИСПОЛЬЗОВАНИЯ НОВОЙ КОНСТРУКЦИИ ПОДВЕСОК РЕШЕТНОГО СТАНА
5.1 Реализация результатов исследований
5.2 Определение показателей экономической эффективности ис
пользования новых подвесок решетного стана плоскорешетного сепаратора для семян хвойных пород
5.3 Выводы.
ОСНОВНЫЕ РЕЗУЛЬТАТЫ И ВЫВОДЫ.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК.
ПРИЛОЖЕНИЯ.
Приложение А компьютерная лремрамма и графические зависимости
для скорости решетного стана
Приложение Б компьютерная программа и графические зависимости
для производительности сепаратора.
Приложение В таблицы.
Приложение Г расчеты.
Приложение Д копии патентов
Приложение Е информационные листки.
Приложение Ж акты о внедрении, диплом
ВВЕДЕНИЕ


Производительность очистки семян сельскохозяйственных культур от 6 до кгч 2 вибрационная машина для очистки и сортирования семян лекарственных культур с рабочими органами в виде фрикционных неперфорированных поверхностей имеет двойной продольнопоперечный угол наклона рабочих органов к горизонту. Конструкция машины позволяет регулировать угол наклона рабочих органов к горизонту, изменять амплитуд колебаний рабочего органа в горизонтальной и вертикальной плоскостях. Упругие подвески колеблющихся вибрационных семяочистительных машин обеих конструкций с неперфорированными рабочими поверхностями состоят из пружин сжатия, расположенных на станине в два ряда симметрично относительно продольной центральной вертикальной плоскости. Автор предлагает расчет коэффициентов жесткости подвески вдоль вертикальной и горизонтальной координатных осей, диаметра проволоки пружины подвески и среднего диаметра витка пружины. Исходя из этого, рассчитываются частота свободных колебаний колеблющейся части машины и главные частоты относительно обобщенных координат. В работе описываются две конструкции установки УБК с круговым поступательным и возвратнопоступательным движением рабочих органов. Отличительной особенностью установок является вид подвесок рабочих органов. В установке 1 с круговым поступательным движением рабочие органы подвешены на тросах в установке 2 с возвратнопоступательным движением на плоских пружинах. Коэффициент извлечения овсюга для 1 установки ,9,7 для 2 установки ,6,9 . При сравнении работы обеих установок учитывали конструктивные особенности сит для заданных величин кинематических параметров частоты колебаний, радиуса колебаний и угла наклона сит. На сегодняшний день первичную очистку и сортирование лесных семян производят на машинах и установках тина ОВС2, ОР2, ВЛС1, СУМ1 , , МОС1 , , УМО1 и МОС1А. Семяочистительная машина МОС1 предназначена для обескрыливания, очистки и сортирования семян хвойных пород. Она состоит из загрузочного бункера, обескрыливателя, осадочной камеры, вентилятора, сортировального барабана с тремя цилиндрическими решетами с отверстиями разных типов, рамы и привода. Машина МОС1 стационарного типа и применяется в крупных семяочистительных комплексах. Универсальная семяочистительная машина СУМ1 предназначена для обескрыливания, очистки и сортирования семян хвойных и лиственных пород. Принцип работы аналогичен работе машины МОС1, но цилиндрический решетный стан заменен плоским, позволяющим быстро менять решета и подбирать оптимальные параметры очистки и сортирования. Она состоит из рамы, загрузочного устройства, обескрыливателя, решетного стана, привода, вентилятора, электродвигателя и ящиков для семян. Производительность МОС1 и СУМ1 при двукратной обработке семян ели обыкновенной составляет 8 кгч чистых семян. Это высокий показатель, так как речь идет о разделении лесных семян. Но авторы не упоминают при этом о качестве сортирования, в следствии того, что данный параметр невысок. Немецкая универсальная семяочистительная машина ПеткусСупер К1 проводит воздушную, решетную и триерную очистку и сортировку. В большинстве конструкций машин зарубежных фирм применяют плоские решета с эксцентриковым приводом. Расширяется выпуск машин с регулируемым углом наклона и частотой колебаний решет. Универсальная малогабаритная машина для обескрыливания, очистки и сортировки лесных семян , разработанная в Воронежском лесотехническом институте , аналогична МОС1 и СУМ1, но компактнее, имеет низкую энергоемкость, непрерывный технологический процесс. Универсальность машины состоит в быстрой смене дек барабана обескрыливателя и сит вибрационного решетного стана. Разделение семян по размерам и удельной массе сортировка важнейшая завершающая стадия технологического процесса обработки семян. Сепарация операция разделения зерна, учитывающая различия в размерах зерна, формы, плотности, коэффициента трения, упругости, магнитной восприимчивости и др. Наибольшее количество научных разработок 8 посвящено решетным сепараторам , пневмосепараторам , триерам , вибропневмосепараторам , машинам спецназначения 6.
