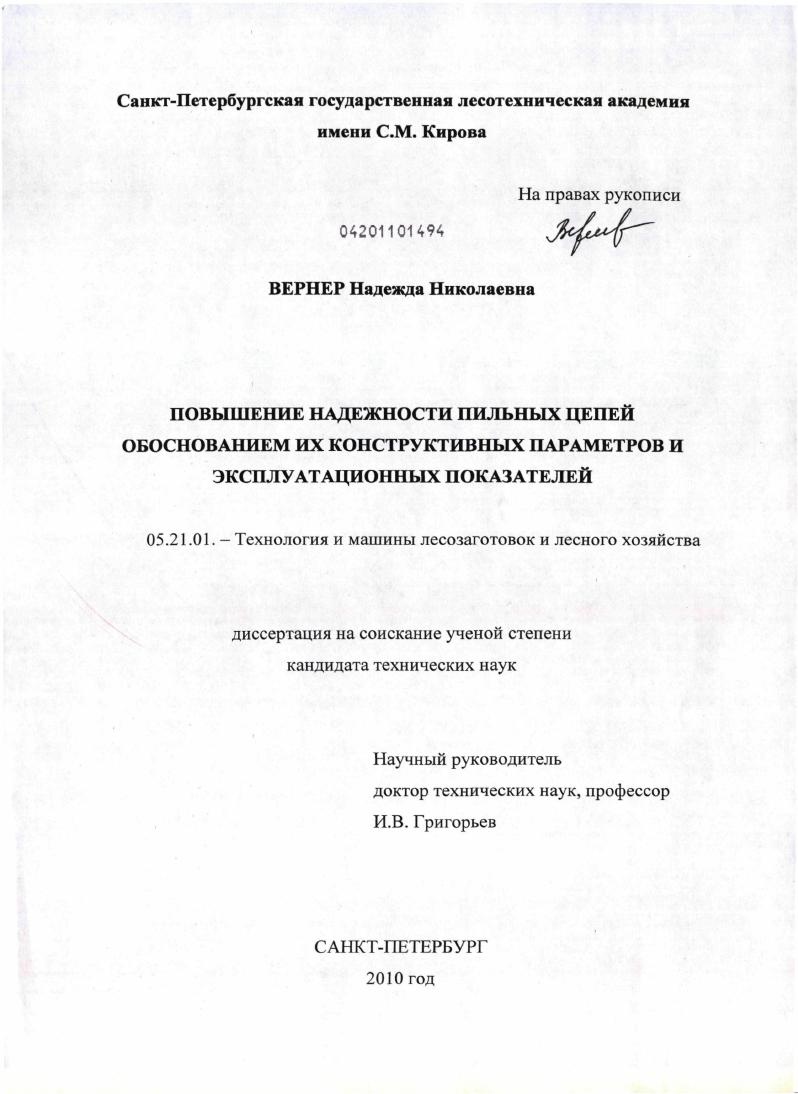

Повышение надежности пильных цепей обоснованием их конструктивных параметров и эксплуатационных показателей

• Автор: Вернер, Надежда Николаевна
• Шифр специальности: 05.21.01
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Санкт-Петербург
• Количество страниц: 145 с. : ил.

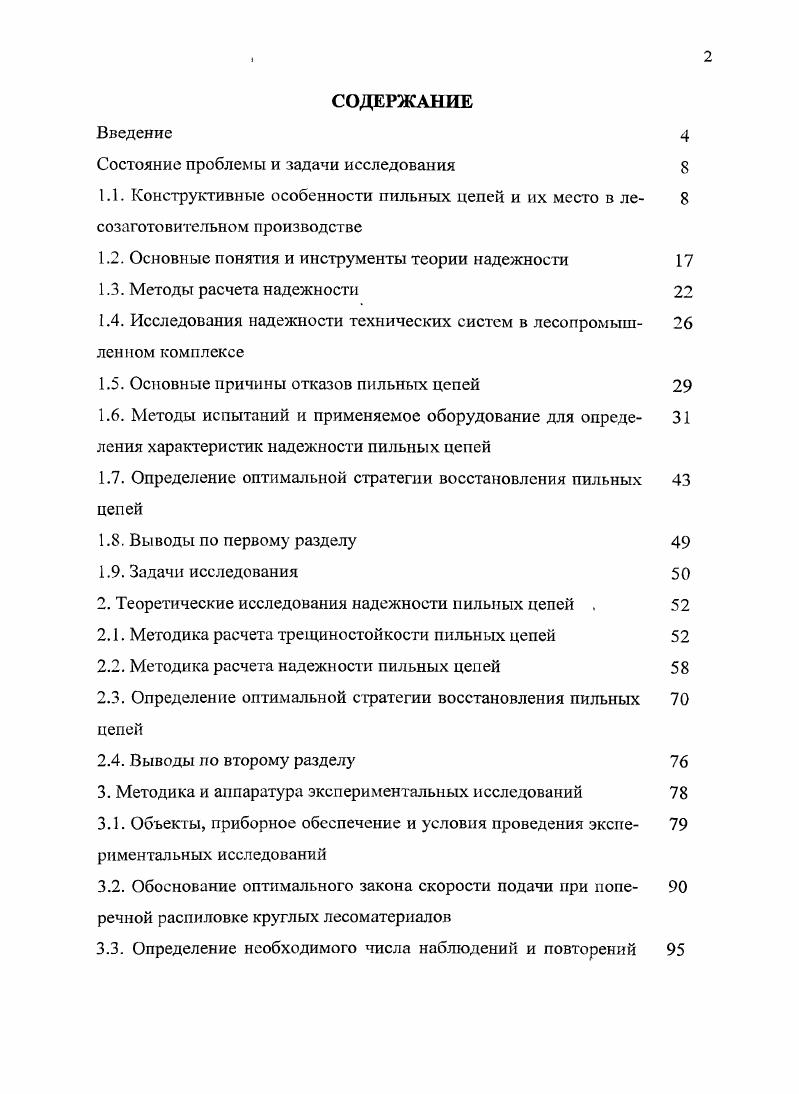

Теоретические исследования надежности пильных цепей . Общие выводы и рекомендации Литература

3
8
4
0
Угол между плоскостью резания и задней режущей кромкой называется задним углом а. Углы а и в сумме составляют угол резания 3. Углы у, и а называются контурными. Универсальные пильные цепи имеют контурные углы на задней 2 и передней 1 гранях рис. Геометрические параметры зубьев приведены в табл. Таблица 1. Угол скоса, град. Угол заточки, град.


Реализация работы большая часть материалов работ получена соискателем при выполнении проектов Совершенствование конструкции пильных цепей с целью повышения их надежности, Повышение качества режущих инструментов лесозаготовительных машин и Повышение эффективности цепных режущих инструментов лесопромышленногокомплекса обоснованием их конструктивных и эксплуатационных параметров, по субсидиям в виде грантов для студентов, аспирантов, молодых ученых, молодых кандидатов наук вузов и академических институ тов, расположенных на территории СанктПетербурга в гг. Совершенствование конструкции пильных бензиномоторных пил выполненного студентом Лесоинжеиерного факультета СПбГЛТА Е. А. Олейником по гранту Правительства СанктПетербурга для студентов и аспирантов вузов и академических институтов, располо
женных на территории СанктПетербурга в г. Экспериментальные исследования проводились совместно с аспирантом СПбГЛТА Ю. Н. Чудновым, и соискателем БрГУ Ю. М. Елизаровым. Автор выражает отдельную благодарность к. Технологии лесозаготовительных производств СПбГЛТА Тихонову Ивану Ивановичу за помощь в проведении экспериментальных исследований. Структура и объем работы. Диссертация состоит из введения, 4 глав, основных выводов и рекомендаций, списка литературы. Общий объем работы 3 страницы. Диссертационная работа содержит рисунков, 7 таблиц. Список литературы содержит 5 источников. ГЛАВА 1. На переносных моторных пилах бензиномоторных и электромоторных, валочных и многооперационных лесосечных машинах, стационарных ценных раскряжевочных установках применяются серийно выпускаемые отечественные и зарубежные пильные цепи 1. Преимущественное распространение пильных. ПЦП рис. Гобразного профиля ПЦУрис. Первые используются на переносных моторных инструментах, вторые на пильных механизмах лесозаготовительных машин, стационарных раскряжевочных установках. Рис. Пильные цепи типа ПЦП с плоскими зубьями рис. Режущие зубья образуют боковые, а подрезающие и скалывающие средние звенья цепи. Зубья объединяются в левые и правые блоки. В левый блок входят два левых режущих 2 рис. Правый блок в отличие от левого имеет два правых режущих зуба рис. Каждый блок выполняет весь цикл резания перерезание, скалывание волокон древесины и удаление опилок из пропила. Режущие зубья выполняют основную работу по пилению, формируя боковые стенки пропила. Скалывающие производят скапывание волокон, подрезанных по бокам пропила режущими зубьями, формируют дгго и транспортируют опилки из пропила. Подрезающие зубья перерезают несколотые волокна и облегчают внедрение режущих зубьев в древесину. В зависимости от условий и направления резания подрезающие зубья могут выполнять работу как режущих, так и скапывающих зубьев. Для снижения трения цепи о стенки пропила режущие и подрезающие зубья имеют развод на сторону. Величина развода для режущих зубьев больше, чем для подрезающих. Скалывающие зубья развода не имеют. Скалывающие и подрезающие зубья имеют хвостовики для зацепления с ведущей звездочкой и предотвращения боковых смещений пильной цепи. Хвостовики перемещаются в пазах пильной шины. Пильная цепь типа ПЦУ рис. Гобразной формы с выступами ограничителями надвигания 6. Зубья расположены в шахматном порядке, соединены заклепками 2 со средними направляющими 5 и боковыми звеньями 4 . Передняя режущая кромка перерезает волокна древесины, оформляя стенки пропила, а задняя дно пропила. Ограничители предотвращают самозарезание строгающих зубьев, ограничивают толщину снимаемой стружки. Рис. Седлающая цепь пильная рис. Гобразные зубья, соединительные звенья 5, расположенные по середине цепи. Зубья, соединительные звенья и боковые накладки 4 шарнирно соединяются заклепками 2. Выступами зубьев и боковых накладок пильная цепь седлает шину, что исключает ее боковое смещение. Пильная цепь с зубьями строгающего типа благодаря своей универсальности, т. Рис. Зубья пильных цепей имеют определенные геометрические параметры, которые обеспечивают их режущие свойства. Режущие и подрезающие зубья поперечных пильных цепей имеют переднюю 1 рис. Угол, образованный передней и задней режущими кромками, называется углом заострения зуба . Угол между перпендикуляром к плоскости резания и передней кромкой называется передним углом у.
