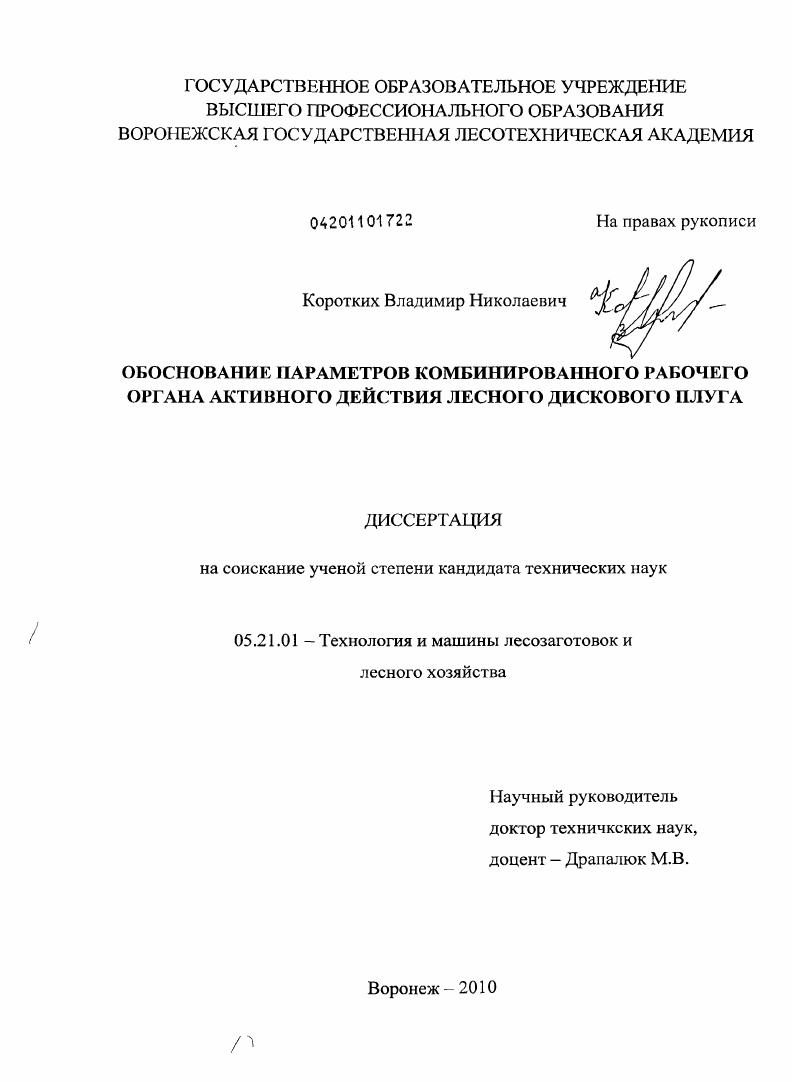

Обоснование параметров комбинированного рабочего органа активного действия лесного дискового плуга

• Автор: Коротких, Владимир Николаевич
• Шифр специальности: 05.21.01
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Воронеж
• Количество страниц: 191 с. : ил.

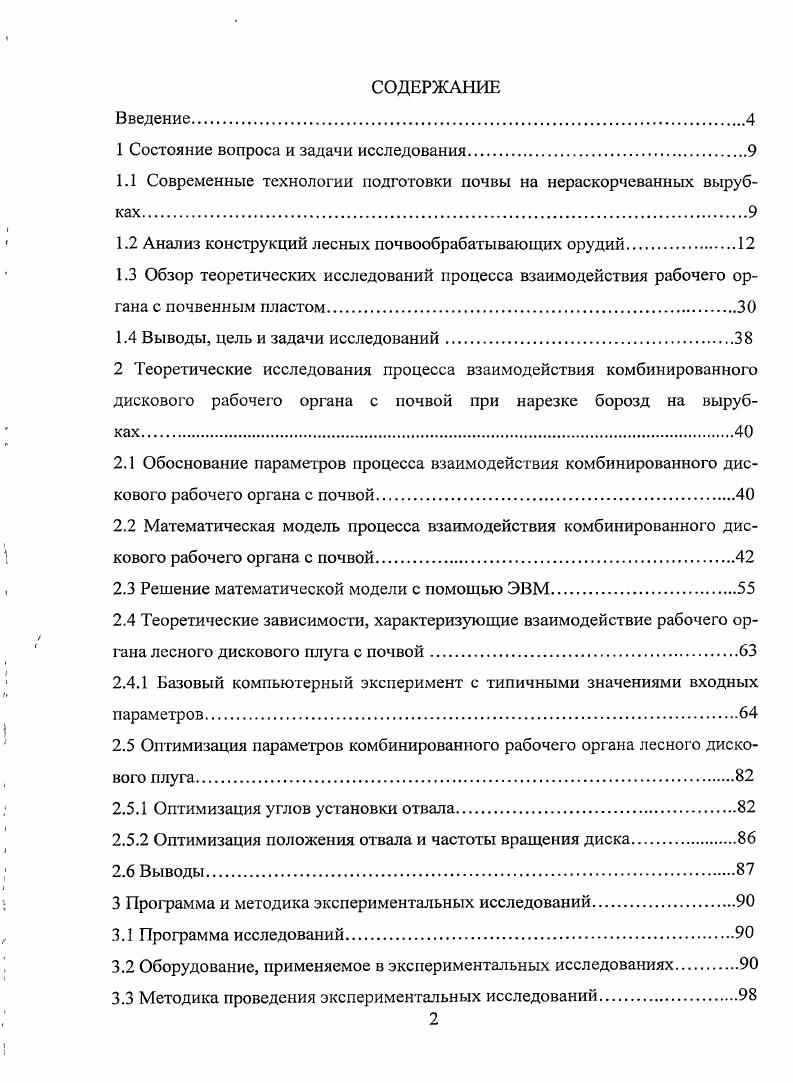

СОДЕРЖАНИЕ
Введение.

1 Состояние вопроса и задачи исследования

1.1 Современные технологии подготовки почвы на нераскорчеванпых вырубках

1.2 Анализ конструкций лесных почвообрабатывающих орудий

1.3 Обзор теоретических исследований процесса взаимодействия рабочего органа с почвенным пластом

1.4 Выводы, цель и задачи исследований

2 Теоретические исследования процесса взаимодействия комбинированного дискового рабочего органа с почвой при нарезке борозд на вырубках.
2.1 Обоснование параметров процесса взаимодействия комбинированного дискового рабочего органа с почвой.
2.2 Математическая модель процесса взаимодействия комбинированного дискового рабочего органа с почвой.

2.3 Решение математической модели с помощью ЭВМ.

2.4 Теоретические зависимости, характеризующие взаимодействие рабочего органа лесного дискового плуга с почвой.
2.4.1 Базовый компьютерный эксперимент с типичными значениями входных параметров
2.5 Оптимизация параметров комбинированного рабочего органа лесного дискового плуга
2.5.1 Оптимизация углов установки отвала
2.5.2 Оптимизация положения отвала и частоты вращения диска.
2.6 Выводы
3 Программа и методика экспериментальных исследований.
3.1 Программа исследований
3.2 Оборудование, применяемое в экспериментальных исследованиях.
3.3 Методика проведения экспериментальных исследований

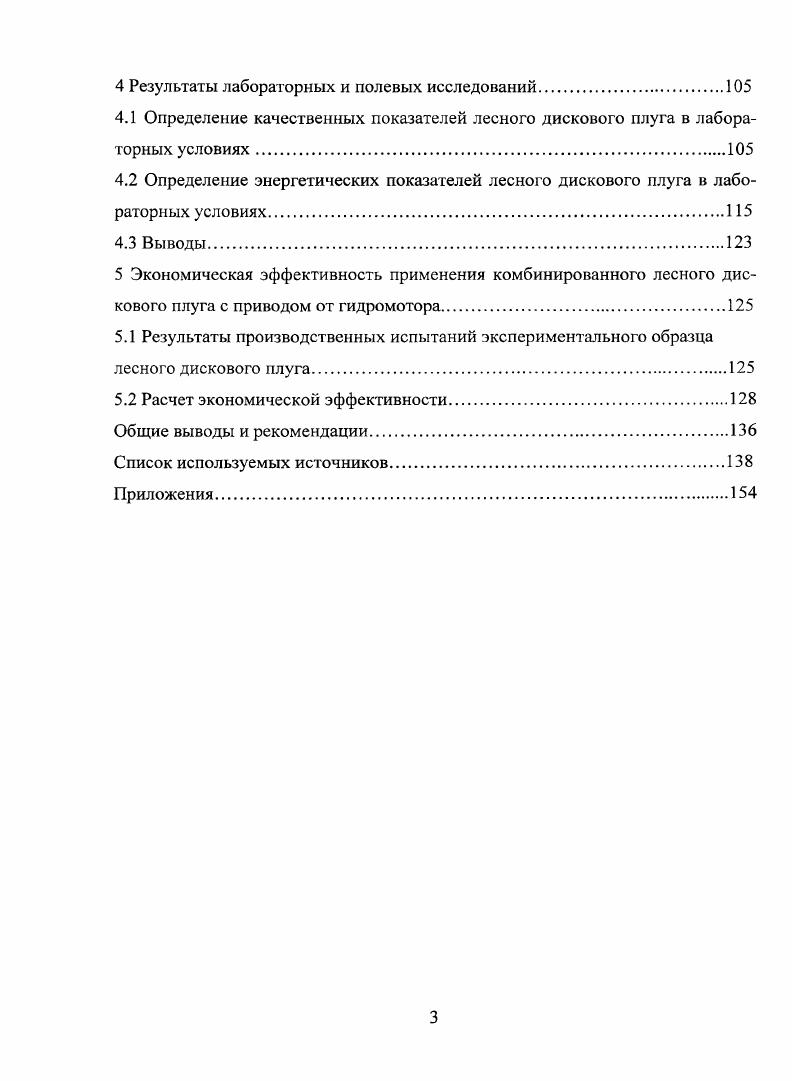

4 Результаты лабораторных и полевых исследований.
4.1 Определение качественных показателей лесного дискового плуга в лабораторных условиях
4.2 Определение энергетических показателей лесного дискового плуга в лабораторных условиях
4.3 Выводы.
5 Экономическая эффективность применения комбинированного лесного.дискового плуга с приводом от гидромотора
5.1 Результаты производственных испытаний экспериментального образца лесного дискового плуга
5.2 Расчет экономической эффективности.
Общие выводы и рекомендации
Список используемых источников


Плуг ПЛ-1 обеспечивает снятие и устранение в отваленные пласты поверхностного слоя лесной почвы вместе с корневищами и корнями конкурентной травянистой и древесной растительности. Однако на плоской, быстро уплотняющейся поверхности минерального горизонта почвы на дне плужной борозды не создаются достаточно благоприятные условия для естественной заделки и прорастания опадающих на него семян и укоренения всходов древесных растений. Такие условия могут быть созданы путем последующего рыхления поверхностного слоя почвы на дне борозды. Но для этого необходим повторный проход тягача с навесной или прицепной бороной, выполняющей операцию рыхления почвы, что сопряжено со значительными дополнительными затратами технологического времени и средств. При движении агрегата плуг заглубляется в почву, черенковый нож, расположенный впереди плужного корпуса, разрезает дернину, лесную подстилку и почву на глубину хода плуга. Лемеха подрезают почву снизу. Пласты, отрезанные лемехами, передаются на отвалы, которые оборачивают их на 0°. Прижимные устройства прижимают пласты к почве, предотвращая их обратный завал в борозду. Рисунок 1. Плугом можно выполнять следующие работы: нарезать борозды шириной см и глубиной 6- см двухотвальным корпусом с одновременной посадкой сеянцев или посевом семян в дно борозды на хорошо дренированных почвах; нарезать одноотвальным корпусом пласты шириной см и толщиной до см под последующий посев семян или посадку сеянцев в пласт на площадях с повышенным увлажнением; нарезать борозды и пласты под последующий посев или посадку, а также для создания противопожарных полос. Отвалы корпуса имеют винтовую поверхность, что обеспечивает нормальный оборот пласта и укладку его сплошной лентой по сторонам борозды. Концы лемехов корпуса с боков отогнуты вверх и выполняют роль боковых ножей корпуса. Рисунок 1. Посевное приспособление присоединяется к плугу вместо посадочного. Для рыхления дна борозды устанавливается специальная лапа. Плуг навешивается на трелевочный трактор ТДТ-М при помощи механической навески НЗ-2А и на тракторы ДТ-, ДТ-М, Т- [8]. На площадях с избыточным увлажнением культуры создают по микроповышениям, чаще всего по пластам, образованным плугами. С точки зрения возможности механизации последующих процессов наиболее перспективны двухотвальные плуги. Борозды в этом случае служат для стока воды. В таких условиях применяют плуг полосный ПЛП-5, сконструированный в Ветлужско-Унженском мехлесхозе Горьковской области в содружестве с коллективом ВНИИЛМ, а также навесные плуги-канавокопатели ПКНЛ-0 и ЛКН-0 (ЛенНИИЛХ). Плуг представляет собой мощный двухотвальный корпус (рисунок 1. Рисунок 1. Впоследствии в пласты высаживаются лесные культуры. Глубина борозды ПЛП-5 в пределах . Установить плуг на заданную глубину пахоты довольно просто, для этого необходимо башмак 2 (рисунок 1. Так, крепление башмаков на крайние верхние отверстия ножа соответствует глубине обработки почвы на см, а на крайние нижние - глубине см. Интервал изменения глубины пахоты между двумя соседними отверстиями по высоте ножа равен 5 см. Рисунок 1. Плуг-канавокопатель ПКНЛ-0 предназначен для подготовки почвы под лесные культуры, прокладки осушительных канав глубиной до см и заградительных противопожарных канав. В зависимости от назначения и условий применения, ПКНЛ-0 можно агрегатировать с тракторами типа ЛХТ-, ТДТ-, ДТ-А и Т-ЮОМГС. Плуг-канавокопатель ЛКН-0 предназначен для прокладки осушительных канав глубиной до см, подготовки почвы под лесные культуры на осушенных болотах и прокладки противопожарных заградительных канав. Орудие агрегатируется с трактором Т-0МБГС. Плуг плантажный навесной ППН- (рисунок 1. Составные части плуга: рама 8, корпус , предплужник, опорное колесо 9 с механизмом регулировки 1, подвеска 2, на стойке 4 крепится предплужник с отвалом 5, лемехом 6 и полевой доской. Корпус плуга имеет распорку . Отвально-лемешная поверхность корпуса культурной формы обеспечивает хорошее крошение пласта, его оборот и укладку. Агрегатируется с тракторами Т-0МГСиТ-0Г. Рисунок 1.
