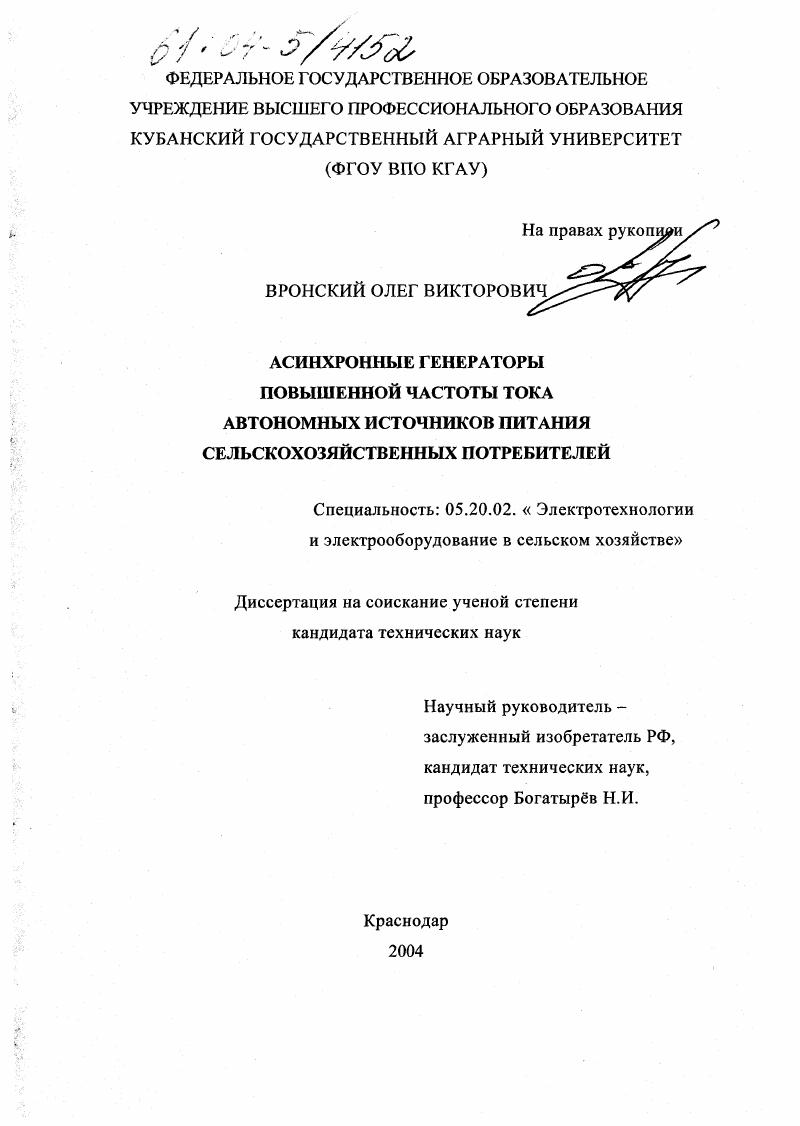

Асинхронные генераторы повышенной частоты тока автономных источников питания сельскохозяйственных потребителей

• Автор: Вронский, Олег Викторович
• Шифр специальности: 05.20.02
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Краснодар
• Количество страниц: 189 с. : ил.

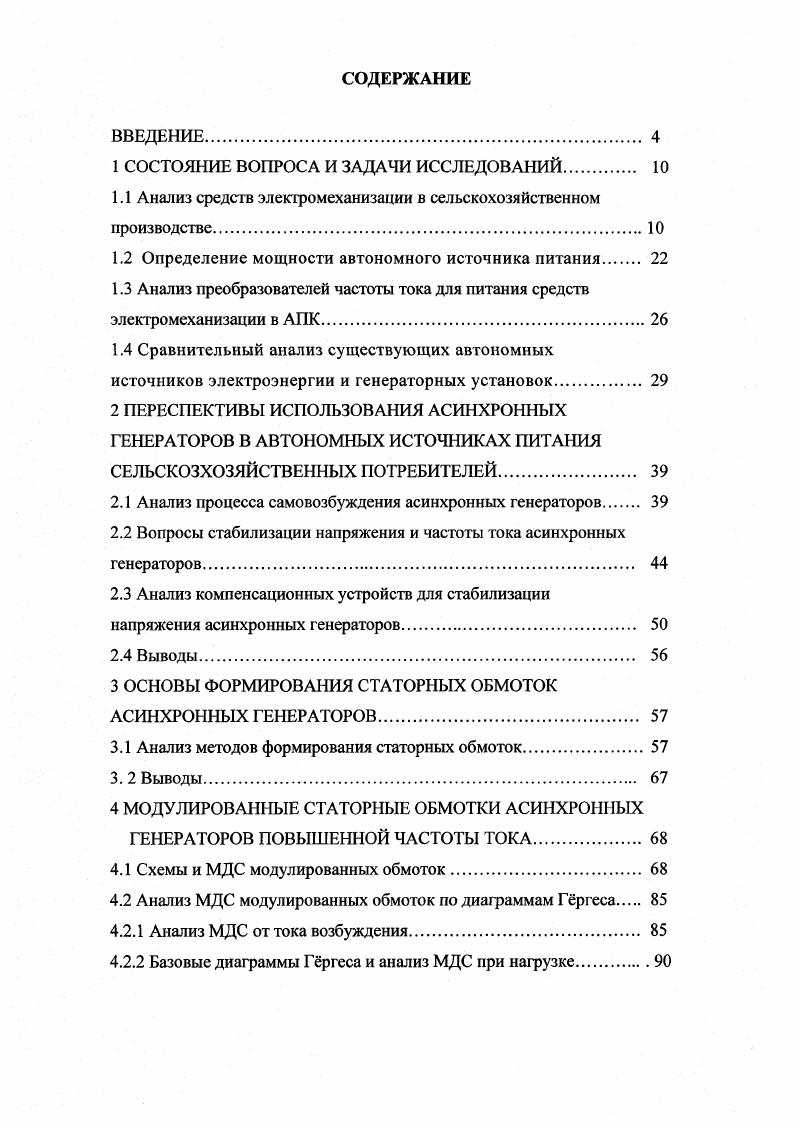

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.

1 СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЙ.

1.1 Анализ средств электромеханизации в сельскохозяйственном производстве.

1.2 Определение мощности автономного источника питания

1.3 Анализ преобразователей частоты тока для питания средств электромеханизации в АПК.
1.4 Сравнительный анализ существующих автономных источников электроэнергии и генераторных установок
2 ПЕРЕСПЕКТИВЫ ИСПОЛЬЗОВАНИЯ АСИНХРОННЫХ ГЕНЕРАТОРОВ В АВТОНОМНЫХ ИСТОЧНИКАХ ПИТАНИЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПОТРЕБИТЕЛЕЙ.

2.1 Анализ процесса самовозбуждения асинхронных генераторов

2.2 Вопросы стабилизации напряжения и частоты тока асинхронных генераторов.

2.3 Анализ компенсационных устройств для стабилизации напряжения асинхронных генераторов
2.4 Выводы
3 ОСНОВЫ ФОРМИРОВАНИЯ СТАТОРНЫХ ОБМОТОК АСИНХРОННЫХ ГЕНЕРАТОРОВ.
3.1 Анализ методов формирования статорных обмоток.
3. 2 Выводы.
4 МОДУЛИРОВАННЫЕ СТАТОРНЫЕ ОБМОТКИ АСИНХРОННЫХ
ГЕНЕРАТОРОВ ПОВЫШЕННОЙ ЧАСТОТЫ ТОКА.
4.1 Схемы и МДС модулированных обмоток
4.2 Анализ МДС модулированных обмоток по диаграммам Гргеса
4.2.1 Анализ МДС от тока возбуждения
4.2.2 Базовые диаграммы Гргеса и анализ МДС при нагрузке
4.3 Выводы
5 МЕТОДИКА РАСЧТА ПАРАМЕТРОВ АСИНХРОННЫХ ГЕНЕРАТОРОВ И ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ
5.1 Методика расчта параметров.
5.2 Экспериментальные исследования асинхронных генераторов
5.3 Оценка экономической эффективности применения автономного источника питания с асинхронным генератором.
5.4 Выводы
Основные выводы по работе.
ЛИТЕРАТУРА


Навешиваемая на раму шасси электростанция НЭС-6, состоит из генератора ЕС4С и преобразователя И- В, создающих ток повышенной частоты 0 Гц при напряжении В для питания ручных вибраторов. Для снижения повреждаемости коры и вибрации на руки оператора нами разработан вибратор новой конструкции (рис. Вибратор для встряхивания плодов содержит ручку 1 с выключателем 2, которая через амортизатор 3 соединена с корпусом 4, электродвигатель 5, червячную передачу с ведущей шестерней 6 и ведомых шестерен 7 с уравновешивающим противовесом 8 и вырезом 9. Ведомые шестерни 7 посредством шатунов передают момент вилке и стволу растения через эластичное покрытие . Рисунок 1. Внешний вид вибратора. Патент ІШ 8). Ручной встряхиватель плодов работает следующим образом. При включении двигателя 5 включателем 2 через его вал с ведущей шестерней 6 момент передаётся ведомым шестерням 7. Ведомые шестерни совместно с шатунами преобразуют вращательное движение вала в возвратнопоступательное движение вилки . Вилка через эластичное покрытие передает момент стволу растения . При работе оператор подносит вибратор к лозе и через колебания вилки происходит процесс съема плодов. При этом вилка встряхивателя плодов соприкасается с лозой в одной точке, передает усилие без скольжения, тем самым не повреждает кору. При работе вибратора (в момент соприкосновения вилки с лозой) на вибратор действует сила отдачи и последний колеблется с частотой движения вилки. За счет крепления ручки встряхивателя через амортизатор в точке динамического качения эти колебания не передаются на руки оператора. С другой стороны колебания происходят в горизонтальной плоскости, когда масса противовеса складывается. В других направлениях вибрация отсутствует. Предлагаемый вибратор для встряхивания плодов при работе с низкорослым кустарником имеет следующие положительные качества. Использование двух шестерен и двух шатунов позволяет передавать момент вилке без касательных сил трения, которые возникли бы с одним шатуном. С одной стороны это повышает КПД, а с другой стороны имеются противовесы, уравновешивающиеся при движении вилки. Вилка передает усилие лозе в одной точке без скольжения, тем самым снижается повреждаемость коры. Ручной встряхиватсль с двигателем повышенной частоты тока отличается малой массой, а крепление ручки через амортизатор в одной точке динамического качения снижает вибрацию, передаваемую оператору. Стрижка овец - наиболее трудоемкий процесс в овцеводстве. На овцеводческих фермах в основном используют электростригальные агрегаты типа ЭСА с различными стригальными машинками. Вт [,,]. Данные приводов стригальных машинок приведены в таблице 1. Таблица 1. При разработке инструментов был применен модульный принцип, позволяющий комплектовать разноцелевые насадки единым сменным двигателем. Для привода этих инструментов необходимы электродвигатели мощностью от 0, до 1, кВт. Причем, используются электродвигатели на напряжение источника питания 0/7В. Развитие личных подсобных хозяйств, дачных участков, фермерских хозяйств стимулировало дальнейшую разработку и изготовление различных электрифицированных машин малой механизации. Для обработки почвы используют электрифицированные мобильные машины: электрофрезу ФС-5, электрокультиватор ЭК-, электрорыхлитель Ш- и другую электрофицированную технику []. Электрофреза имеет производительность 0 м2/ч, ширина ее захвата 0,7 м, глубина обработки почвы от 0, до 0,2 м, рабочая скорость движения 1, км/ч. Мощность электродвигателя 3 кВт. Для скашивания травы с одновременным измельчением используют различные малогабаритные газонокосилки: ГК-, ЭК-, модель [, 4]. Рабочим органом косилок является двухлопастной нож, расположенный в горизонтальной плоскости, изготовлен из специальной стали. Фрикционное устройство при внезапном ударе о твердые предметы предохраняет ножи от поломки. Электрооборудование газонокосилок состоит из асинхронных двигателей, пускателей ПНВС- и соединительных кабелей длиной м. Технические данные малогабаритных электрифицированных машин малой механизации для обработки почвы приведены в таблице 1. Таблица 1.
