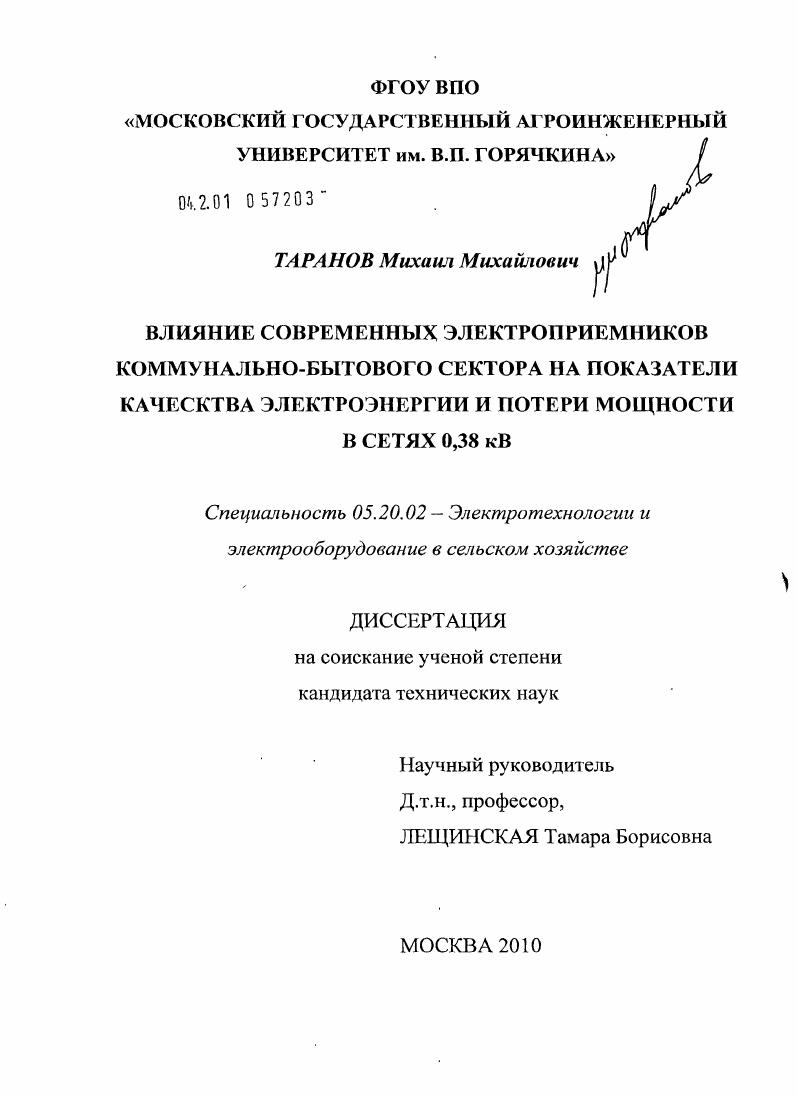

Влияние современных электроприемников коммунально-бытового сектора на показатели качества электроэнергии и потери мощности в сетях 0,38 кВ

• Автор: Таранов, Михаил Михайлович
• Шифр специальности: 05.20.02
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Москва
• Количество страниц: 172 с. : ил.

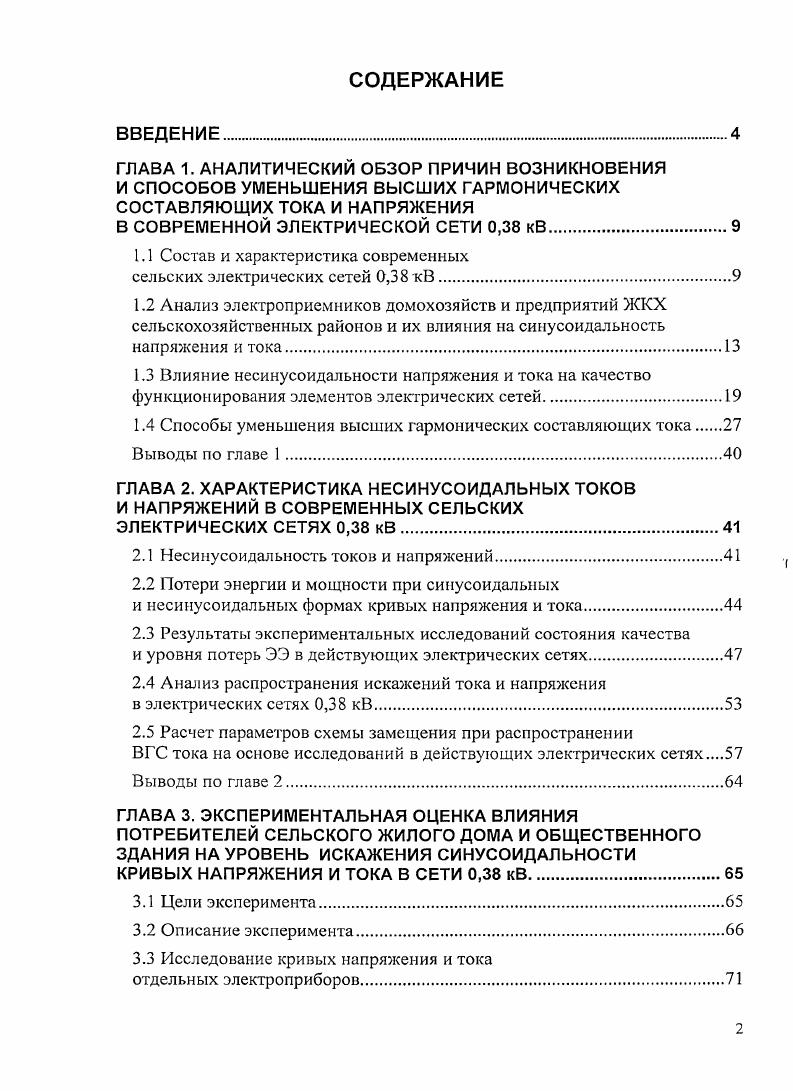

ВВЕДЕНИЕ.
ГЛАВА 1. АНАЛИТИЧЕСКИЙ ОБЗОР ПРИЧИН ВОЗНИКНОВЕНИЯ И СПОСОБОВ УМЕНЬШЕНИЯ ВЫСШИХ ГАРМОНИЧЕСКИХ СОСТАВЛЯЮЩИХ ТОКА И НАПРЯЖЕНИЯ

В СОВРЕМЕННОЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ 0, кВ.

1.1 Состав и характеристика современных

сельских электрических сетей 0, тс В.

1.2 Анализ электроприемников домохозяйств и предприятий ЖКХ сельскохозяйственных районов и их влияния на синусоидальность напряжения и тока.
1.3 Влияние несипусоидальности напряжения и тока на качество функционирования элементов электрических сетей

1.4 Способы уменьшения высших гармонических составляющих тока

Выводы по главе 1.

ГЛАВА 2. ХАРАКТЕРИСТИКА НЕСИНУСОИДАЛЬНЫХ ТОКОВ И НАПРЯЖЕНИЙ В СОВРЕМЕННЫХ СЕЛЬСКИХ

ЭЛЕКТРИЧЕСКИХ СЕТЯХ 0, кВ.

2.1 Несинусоидальность токов и напряжений.
2.2 Потери энергии и мощности при синусоидальных
и несинусоидальных формах кривых напряжения и тока.
2.3 Результаты экспериментальных исследований состояния качества
и уровня потерь ЭЭ в действующих электрических сетях
2.4 Анализ распространения искажений тока и напряжения
в электрических сетях 0, кВ.
2.5 Расчет параметров схемы замещения при распространении
ВГС тока на основе исследований в действующих электрических сетях
Выводы по главе 2.
ГЛАВА 3. ЭКСПЕРИМЕНТАЛЬНАЯ ОЦЕНКА ВЛИЯНИЯ ПОТРЕБИТЕЛЕЙ СЕЛЬСКОГО ЖИЛОГО ДОМА И ОБЩЕСТВЕННОГО ЗДАНИЯ НА УРОВЕНЬ ИСКАЖЕНИЯ СИНУСОИДАЛЬНОСТИ КРИВЫХ НАПРЯЖЕНИЯ И ТОКА В СЕТИ 0, кВ.
3.1 Цели эксперимента.
3.2 Описание эксперимента.
3.3 Исследование кривых напряжения и тока
отдельных электроприборов.

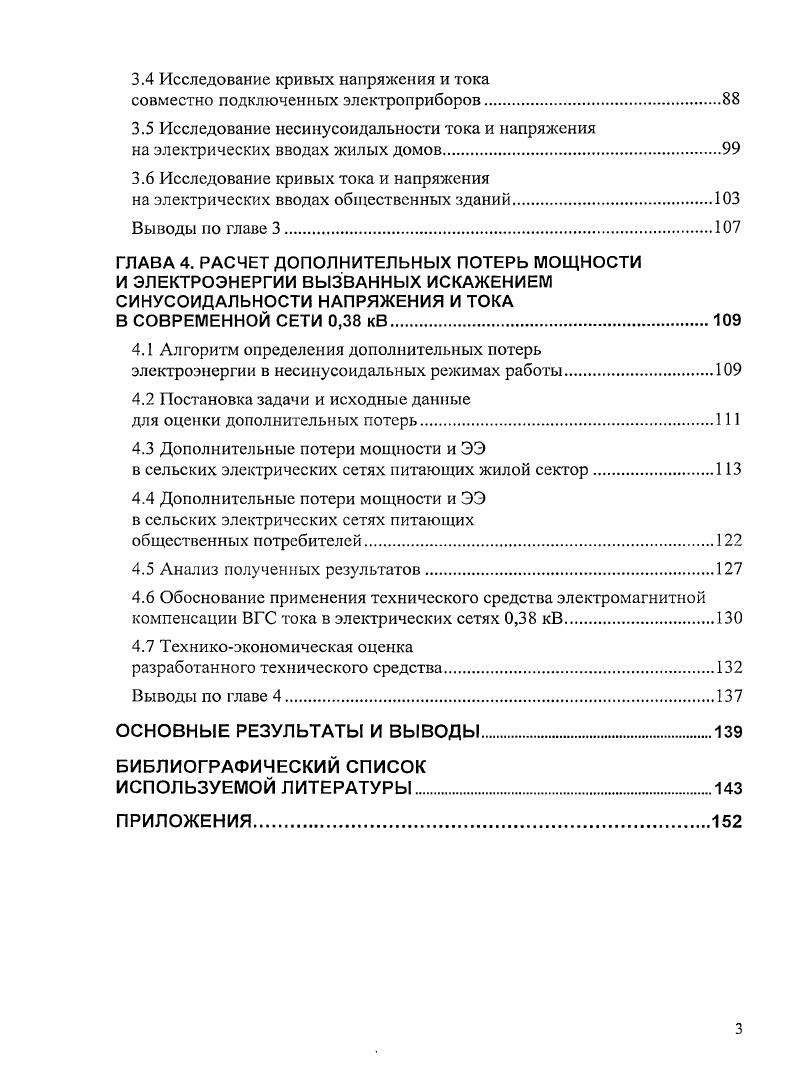

3.4 Исследование кривых напряжения и тока
совместно подключенных электроприборов.
3.5 Исследование иесинусоидальности тока и напряжения
на электрических вводах жилых домов
3.6 Исследование кривых тока и напряжения
на электрических вводах общественных зданий
Выводы по главе 3.
ГЛАВА 4. РАСЧЕТ ДОПОЛНИТЕЛЬНЫХ ПОТЕРЬ МОЩНОСТИ И ЭЛЕКТРОЭНЕРГИИ ВЫЗВАННЫХ ИСКАЖЕНИЕМ СИНУСОИДАЛЬНОСТИ НАПРЯЖЕНИЯ И ТОКА
В СОВРЕМЕННОЙ СЕТИ 0, кВ
4.1 Алгоритм определения дополнительных потерь
электроэнергии в несинусоидальных режимах работы
4.2 Постановка задачи и исходные данные
для оценки дополнительных потерь
4.3 Дополнительные потери мощности и ЭЭ
в сельских электрических сетях питающих жилой сектор
4.4 Дополнительные потери мощности и ЭЭ в сельских электрических сетях питающих
общественных потребителей.
4.5 Анализ полученных результатов.
4.6 Обоснование применения технического средства электромагнитной компенсации ВГС тока в электрических сетях 0, кВ
4.7 Техникоэкономическая оценка
разработанного технического средства
Выводы по главе 4.
ОСНОВНЫЕ РЕЗУЛЬТАТЫ И ВЫВОДЫ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ.
ПРИЛОЖЕНИЯ
ВВЕДЕНИЕ
Актуальность


Современные жилые дома сельскохозяйственных районов имеют значительное количество современных электроприборов с нелинейными вольтамперными характеристиками . Элсктроприсмники подобного рода, потребляют ток, форма которого существенно отличается от синусоидальной. Такие электроприемники являются потребителями электроэнергии тока промышленной частоты, одновременно генерируя электроэнергию на более высоких частотах. Протекание несинусоидального тока по элементам сети создает в них падение напряжения, что и является причиной искажения синусоидальности кривой напряжения в той или иной точке электрической сети. Исследования по выявлению виновников искажения синусоидальности напряжения, проведенные в электрических сетях с коммунальнобытовой нагрузкой, показали, что виновниками искажения являются приемники электрической энергии коммунальнобытовых потребителей . Искажение напряжения в узлах электрической сети, обусловленное протеканием токов искажения, зависит от параметров данной сети активных и индуктивных сопротивлений ЛЭГ1 и трансформаторов, мощности короткого замыкания и т. В реальных условиях форма кривых тока и напряжения всегда отличается от идеальной и оценивается показателями качества электроэнергии. Ток намагничивания трансформатора, изза ферромагнитных свойств сердечника, также является несинусоидальным и содержит 3, 5 и 7ую гармоники . Таким образом, из полного перечня бытовых электроприборов, как нелинейные элементы можно выделить персональные компьютеры, телевизоры, БУЭ плееры, видеомагнитофоны, аудиосистемы как приборы имеющие импульсные блоки питания, дрели, стиральные машины, пылесосы как приборы, имеющие двигатели с регулируемой скоростью вращения СВЧ печи как приборы, имеющие преобразователи частоты, энергосберегающие лампы как приборы газоразрядного освещения и т. Из представленного перечня нелинейных электроприборов коммунальнобытового использования видно, что потребители с нелинейной нагрузкой составляют значительную долю от общей нагрузки электрических сетей 0,, кВ питающих жилые дома и общественные здания. Электропотребление домохозяйств. Уровень электрификации быта зависит от объема производства электроэнергии, материального благосостояния населения, жилой площади дома, культурного уровня населения, тарифов на электроэнергию и некоторых других факторов. Массовый выпуск разнообразных отечественных бытовых приборов и ввоза приборов иностранного производства привел к широкой электрификации жилых домов и квартир сельскохозяйственных районов. Широкое внедрение бытовых электроприборов позволяет сократить время на ведение домашнего хозяйства и улучшить комфортабельность жизни 1. Современный жилой дом насыщен электроприемниками, которые можно разделить на две основные группы осветительные и бытовые электроприемники. Электрическое освещение жилых домов осуществляется с помощью бытовых светильников общего и местного освещения. Как правило, жилые дома освещаются лампами накаливания, люминесцентными и энергосберегающими лампами, мощностью 0 Вт. Бытовые электроприборы по функциональным характеристикам можно условно подразделить на следующие характерные группы хозяйственные для обработки и храпения продуктов нагревательные для приготовления пищи культурнобытовые санитарногигиенические приборы кондиционирования и отопления помещений при децентрализованных системах местные электронагреватели воды. Хозяйственные приборы стиральные машины, сушилки, утюги, посудомоечные машины, пылесосы, швейные машинки, электрозажигалки, электропаяльники, дрели и т. Приборы для обработки и хранения продуктов холодильники, морозильники, универсальные кухонные машины, кофемолки, миксеры и т. Нагревательные приборы для приготовления пищи электроплиты, фритюрницы, тостеры, электрочайники, кофеварки, СВЧ печи. Культурнобытовые приборы телевизоры, персональные компьютеры, аудиосистемы, БУБ плееры, видеомагнитофоны, кинопроекторы, радиоприемники и т. Санитарногигиенические приборы вентиляторы, фены, увлажнители воздуха, щипцы для завивки волос, электробритвы, машинки для стрижки волос и т. Кондиционеры и отопительные приборы системы климатконтроля, элсктрорадиаторы, приборы для электроподогрева воды и т.
