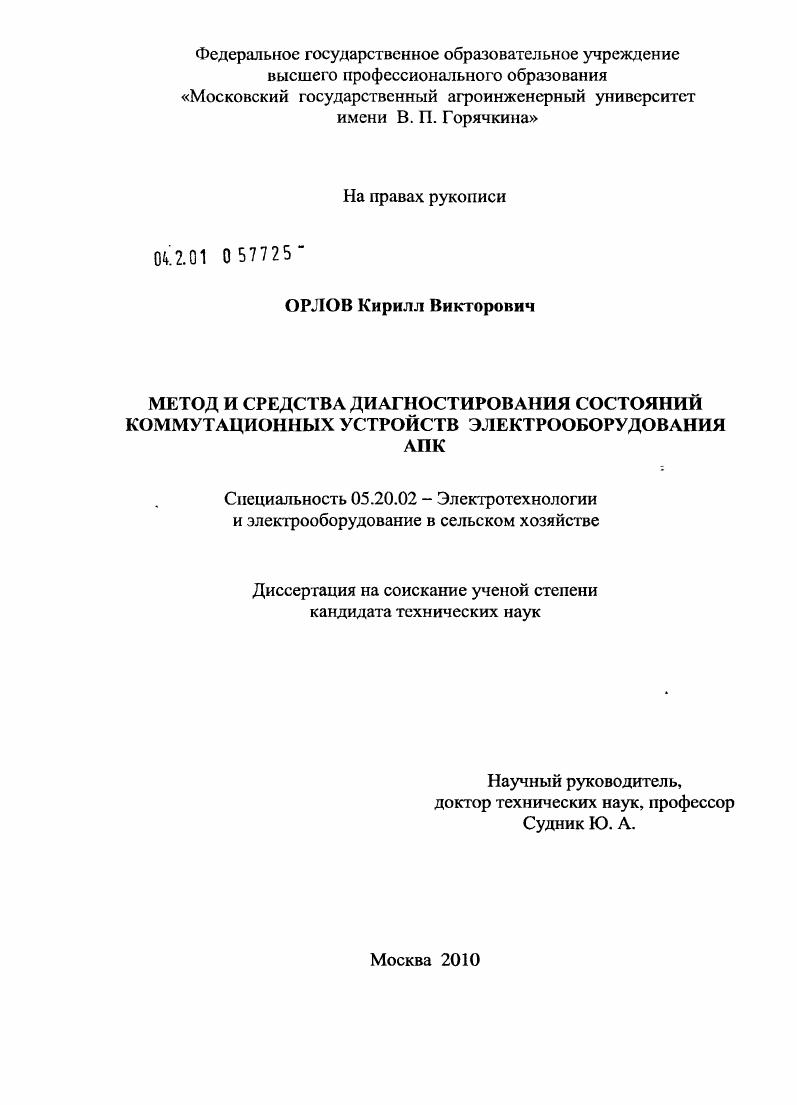

Метод и средства диагностирования состояний коммутационных устройств электрооборудования АПК

• Автор: Орлов, Кирилл Викторович
• Шифр специальности: 05.20.02
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Москва
• Количество страниц: 127 с. : ил.

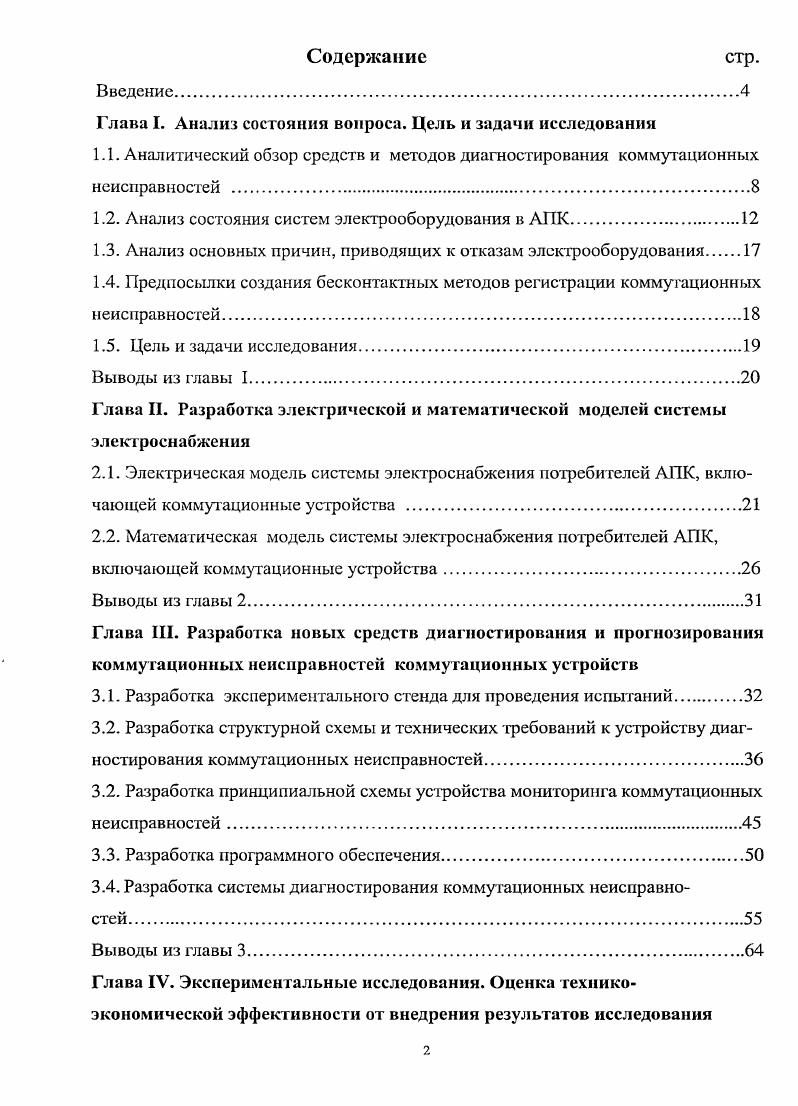

Содержание стр.

Введение.

Глава I. Анализ состояния вопроса. Цель и задачи исследования

1.1. Аналитический обзор средств и методов диагностирования коммутационных неисправностей

1.2. Анализ состояния систем электрооборудования в АПК

1.3. Анализ основных причин, приводящих к отказам электрооборудования

1.4. Предпосылки создания бесконтактных методов регистрации коммугационпых неисправностей

1.5. Цель и задачи исследования.

Выводы из главы 1.

Глава II. Разработка электрической и математической моделей системы электроснабжения

2.1. Электрическая модель системы электроснабжения потребителей АПК, включающей коммутационные устройства .
2.2. Математическая модель системы электроснабжения потребителей АПК,
включающей коммутационные устройства
Выводы из главы 2.
Глава III. Разработка новых средств диагностирования и прогнозирования коммутационных неисправностей коммутационных устройств
3.1. Разработка экспериментального стенда для проведения испытаний
3.2. Разработка структурной схемы и технических требований к устройству диагностирования коммутационных неисправностей
3.2. Разработка принципиальной схемы устройства мониторинга коммутационных неисправностей
3.3. Разработка программного обеспечения
3.4. Разработка системы диагностирования коммутационных неисправностей
Выводы из главы 3.
Глава IV. Экспериментальные исследования. Оценка техникоэкономической эффективности от внедрения результатов исследования
4.1. Проведение экспериментальных исследований.
4.2. Разработка методики настройки и установки системы диагностики коммугационных неисправностей в производственных условиях.
4.3. Пути дальнейшего развития системы диагностики коммутационных неисправностей.
4.4. Оценка техникоэкономической эффективности от внедрения результатов
исследования
Основные результаты и выводы работы
Список литературы


Диссертация состоит из введения, 4-х глав, 2-х приложений, изложена на 7 страницах, включая рисунков, таблиц и список литературы из 4 наименований. КУ электрооборудования АПК. ГЛАВА I. АНАЛИЗ СОСТОЯНИЯ ВОПРОСА. Известные методы контроля электрических соединений, учитывающих множество причин отказов (загрязнения, вносимые при изготовлении, особенности поведения составляющих соединитель материалов, несвоевременная и неудовлетворительная протирка контактов, недостаточная защищенность от внешних воздействии [] предполагают проведение входного и эксплуатационного контроля но одному параметру соединителя - электрическому сопротивлению замкнутых или разомкнутых контактов. Общий недостаток таких видов контроля - функциональная ограниченность, не позволяющая проводит! К тому же, таким методам присущ и малый объем получаемой информации, недостаточный для определения переходного сопротивления []. Более глубокую природу сопротивления электрических контактов можно получить, конгролируя быстромсняющиеся случайные его значения во время повторяющихся операций [], поскольку сопротивление контактов зависит от динамических процессов, например, от скачков напряжения и действия сил трения. Сложность и дороговизна контролирующего оборудования ограничивает применение такого метода. Существующие способы контроля, позволяющие фиксировать их по косвенным признакам и выявлять в блоках, расположенных за соединителями []. Общий недостаток таких способов заключается в сложности установления причины сбоя или его местонахождения в оборудовании []. Отдельные авторы приводят контроль соединителей, заключающийся в проверке их параметров в режимах "короткое замыкание" и "холостой ход" []. Отдельные исследования решают задачу предотвращения отказов в соединителях путём контроля качества контактных соединений []. Одним из важнейших параметров, характеризую]цих, согласно такому подходу, качество соединителей, является контактное нажатие, которое для каждого соединителя является переменной величиной для всего срока службы. Анализ приведенного перечня факторов показывает, что их число, во-первых, достаточно велико, а во-вторых, на практике они имеют достаточно большой разброс значений. Это приводит к тому, что отклонения значения контактного нажатия за пределы допусков являются причиной скрытых дефектов в электрических соединителях, т. Из этого следует, что наиболее полным информативным параметром, определяющим качество электрических соединителей, является величина контактного нажатия. Однако реализация такого метода трудно осуществима на практике. Анализ существующих методов контроля соединителей позволяет сделать два принципиально важных вывода: во-первых, контактные методы контроля имеют существенный недостаток, обусловленный влиянием многочисленных факторов на соединитель, снижающий достоверность его контроля в сбойном режиме; во-вторых, контроль сбойных режимов должен вестись по интегральным (обобщенным) информативным параметрам, т. Известно так же устройство реагирующее [] на изменение температуры электропроводки, превышение которой является причиной возникновения пожара. Существенным недостатком подобных устройств и способов, ими реализуемых, является их нечувствительность к относительно малым токам (менее допустимых токов нагрузки) переходных сопротивлений. Переходные сопротивления образуются в местах соприкосновения подвижных и неподвижных контактов коммутирующих элементов (реле, выключателях, разъединителях и др. Указанный способ не позволяет обнаружить увеличение переходного сопротивления до опасного значения и сформировать сигнал пожарной опасности или команду на автоматическое отключение электрической сети (электроустановки). Последнее со временем приводит к повышенному выделению тепловой энергии в области увеличенного переходного сопротивления, что и является первопричиной возникновения пожара. Что касается применения У (Устройств защитного отключения) [] [], то они мало чувствительны к изменению переходного сопротивления электрических контактов и срабатывают только при появлении токов утечки в электропроводах, превышающих заданные значения (единицы миллиампер).
