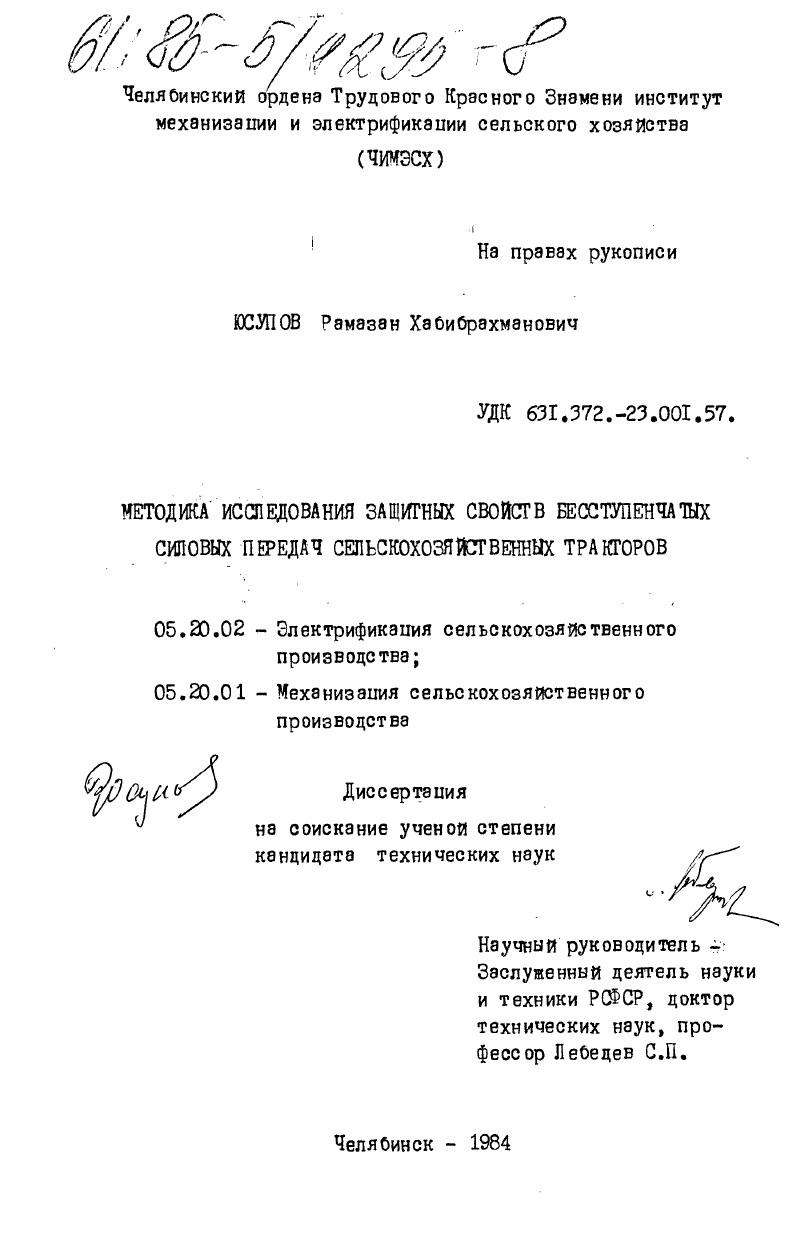

Методика исследования защитных свойств бесступенчатых силовых передач сельскохозяйственных тракторов

• Автор: Юсупов, Рамазан Хабибрахманович
• Шифр специальности: 05.20.02, 05.20.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Челябинск
• Количество страниц: 332 c. : ил

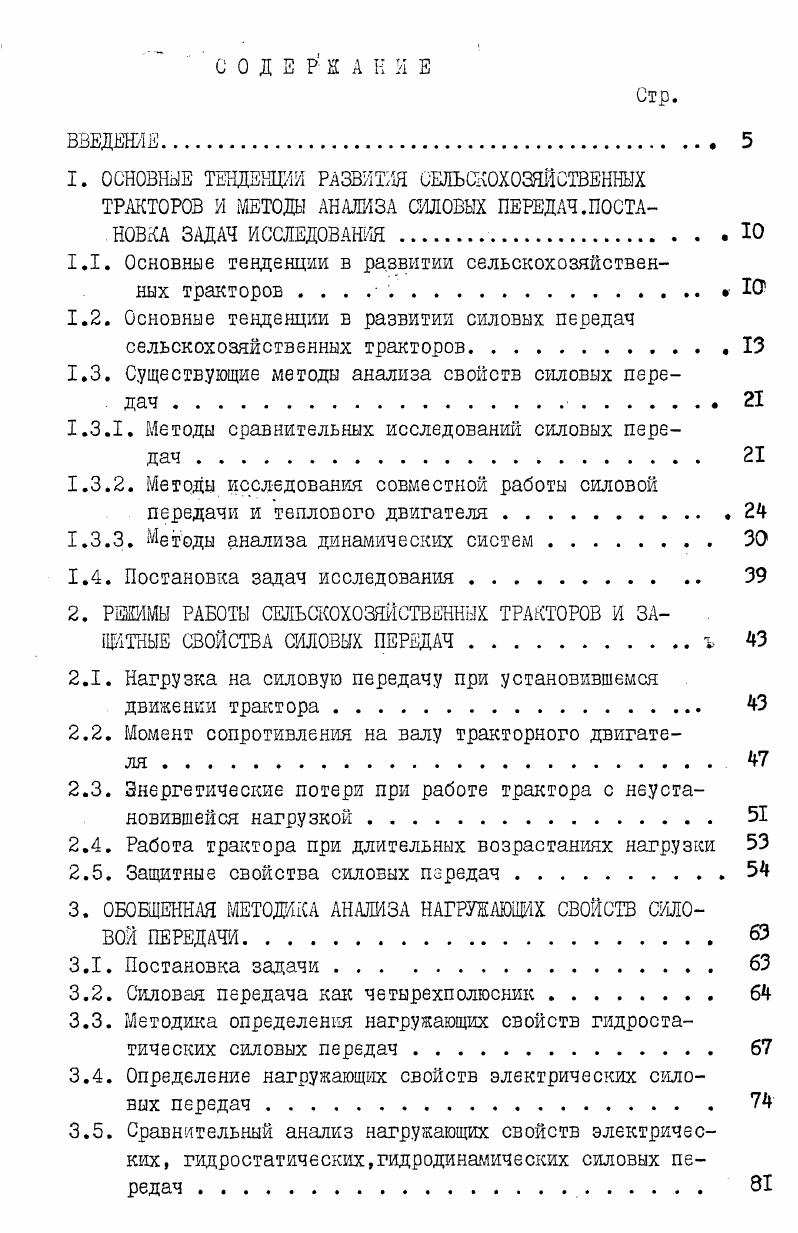

1. ОСНОВНЫЕ ТЕНДЕНЦИИ РАЗВИТИЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ТРАКТОРОВ И МЕТОДЫ АНАЛИЗА СИЛОВЫХ ПЕРЕДАЧ.ПОСТАНОВКА ЗАДАЧ ИССЛЕДОВАНИЯ.

1.1. Основные тенденции в развитии сельскохозяйствен

ных тракторов .кг

1.2. Основные тенденции в развитии силовых передач сельскохозяйственных тракторов

1.3. Существующие методы анализа свойств силовых передач

1.3.1. Методы сравнительных исследований силовых передач .

1.3.2. Методы исследования совместной работы силовой передачи и теплового двигателя.,

1.3.3. Методы анализа динамических систем .

1.4. Постановка задач исследования.

2. РЕЖИМЫ РАБОТЫ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ТРАКТОРОВ И ЗАЦЙТНЫЕ СВОЙСТВА СИЛОВЫХ ПЕРЕДАЧ ъ

2.1. Нагрузка на силовую передачу при установившемся движении трактора

2.2. Момент сопротивления на валу тракторного двигателя .
2.3. Энергетические потери при работе трактора с неустановившейся нагрузкой
2.4. Работа трактора при длительных возрастаниях нагрузки
2.5. Защитные свойства силовых передач .
3. ОБОБЩЕННАЯ МЕТОДИКА АНАЛИЗА НАГРУЖАЮЩИХ СВОЙСТВ СИЛОВОЙ ПЕРЕДАЧИ.
3.1. Постановка задачи
3.2. Силовая передача кате четырехполюсник
3.3. Методика определения нагружающих свойств гидростатических силовых передач
3.4. Определение нагружающих свойств электрических силовых передач.
3.5. Сравнительный анализ нагружающих свойств электрических, гидростатических,гидродинамических силовых передач

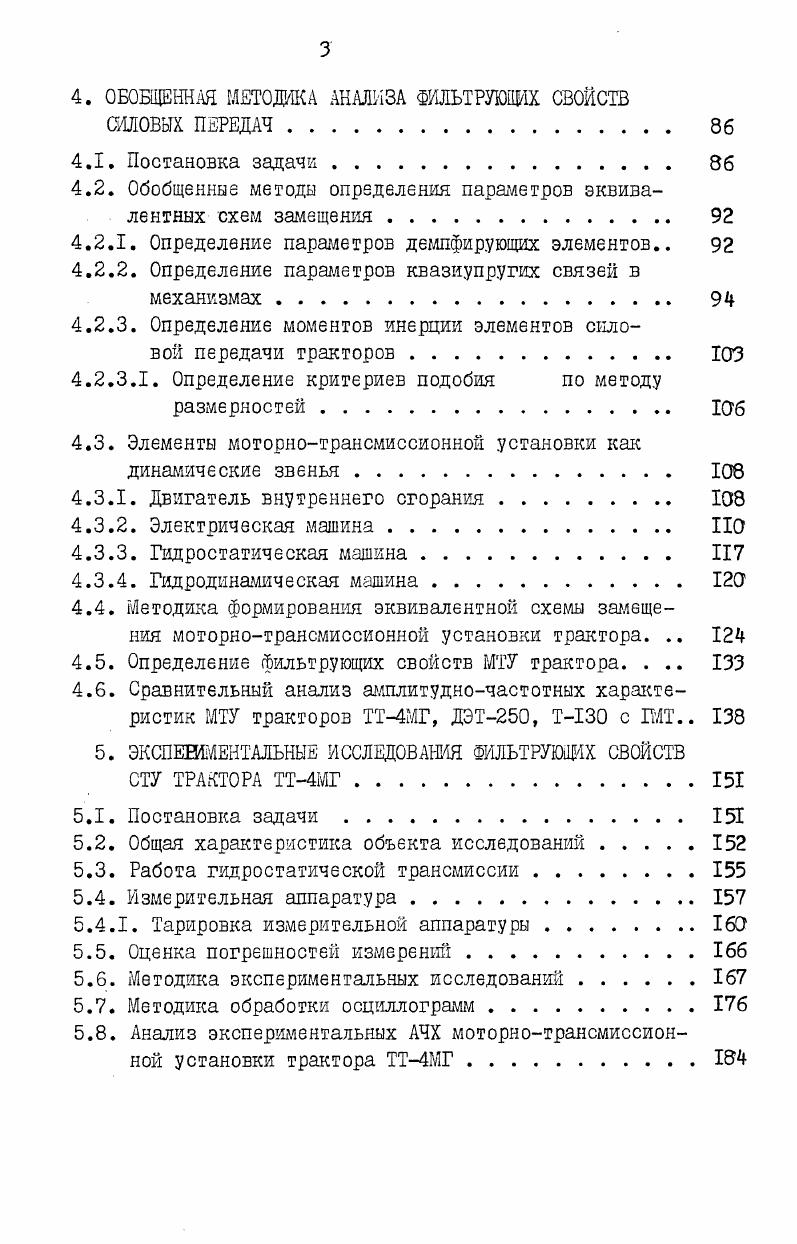

4. ОБОБЩЕННАЯ МЕТОДИКА АНАЛИЗА ФИЛЬТРУЮЩИХ СВОЙСТВ
СИЛОВЫХ ПЕРЕДАЧ.
4.1. Постановка задачи
4.2. Обобщенные методы определения параметров эквивалентных схем замещения
4.2.1. Определение параметров демпфирующих элементов
4.2.2. Определение параметров квазиупругих связей в
механизмах
4.2.3. Определение моментов инерции элементов силовой передачи тракторов
4.2.3.1. Определение критериев подобия по методу размерностей . Юб
4.3. Элементы моторнотрансмиссионной установки как динамические звенья .
4.3.1. Двигатель внутреннего сгорания .
4.3.2. Электрическая машина. НО
4.3.3. Гидростатическая машина.
4.3.4. Гидродинамическая машина
4.4. Методика формирования эквивалентной схемы замещения моторнотрансмиссионной установки трактора.
4.5. Определение фильтрующих свойств МТУ трактора. .
4.6. Сравнительный анализ амплитудночастотных характеристик МТУ тракторов ТТ4МГ, ДЭТ0, Т0 с ШТ
5. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ФИЛЬТРУЮЩИХ СВОЙСТВ СТУ ТРАКТОРА ТТ4МГ
5.1. Постановка задачи
5.2. Общая характеристика объекта исследований
5.3. Работа гидростатической трансмиссии
5.4. Измерительная аппаратура .
5.4.1. Тарировка измерительной аппаратуры .
5.5. Оценка погрешностей измерений
5.6. Методика экспериментальных исследований
5.7. Методика обработки осциллограмм
5.8. Анализ экспериментальных АЧХ моторнотрансмиссионной установки трактора ТТ4МГ .
6. РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ОТ ВНЕДРЕНИЯ
МЕТОДИКИ ИССЛЕДОВАНИЯ ЗАЩИТНЫХ СВОЙСТВ МТУ.
6.1. Расчет народнохозяйственного эффекта
6.2. Расчет предпроизводственных затрат .
ОБЩИЕ ВЫВОДЫ И ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Известен еще графический метод1 Он не имеет принципиальных отличий от графоаналитического и применяется в частных случаях. Основное достоинство указанных методов это простота к наглядность. Они с достаточной точностью позволяют оценить нагружающие свойства гидродинамических передач. Кроме того, на их основе можно определять пути улучшения качества совмещения характеристик теплового двигателя и передачи. К недостаткам же следует отнести то, что их возможности ограничены с точки зрения применения при определении нагружающих свойств других типов передач электрических, гидростатических. Эти методы не позволяют учесть работу специальных дополнительных автоматических устройств САР, которые, в основном, определяют нагружающие свойства электрических и гидрообъемных передач. Методы исследования нагружающих свойств электрических силовых передач подробно изложены в работах,. В них под нагружающими свойствами понимается возможность достижения посредством передачи той или иной степени стабилизации режима загрузки теплового двигателя. Рис. У . Совместная характеристика работы гидротрансформатора ГТР с двигателем Д0 трактора Т0. Рис. Уг . Выходная моментная характеристика трансмиссии трактора Т0 с гидротрансформатором ГТР. Суть их заключается в том, что в первом случае на основе соответствующего выражения, а в другом на основе совмещения графических зависимостей параметров генератора и электродвигателя строится семейство входных и выходных моментных характеристик. Основными данными, которые учитываются прии расчете и построении кривых семейства, являются количество и назначение об обмоток возбуждения генератора и электродвигателя, максимальное значение напряжения и тока генератора и электродвигателя, сопротивления обмоток возбуждения и обмоток якоря, диапазон изменения скоростей вращения роторов машин. К достоинствам данных методов следует отнести простоту и наглядность, достаточную точность, возможность распространения на другие типы силовых передач. Основной же недостаток заключается в том, что они предполагают наличие реальной силовой передачи с выбранными электрическими машинами. Поэтому возможности методов с точки зрения применения их на стадии проектирования передачи ограничены. В частности, они не позволяют определить желаемые законы регулирования магнитных потоков электрических машин с учетом возможностей последних. В современной научноисследовательской работе экспериментальные методы достаточно широко применяются. Экспериментальные методы исследования систем заключаются в том, что в качестве источника информации о характеристиках объекта используются специальные стенды или макетные образцы. Сбор информации осуществляется с помощью датчиков, устанавливаемых в определенных точках исследуемой системы, измерительных и регистрирующих приборов. В качестве датчиков используются тензорезисторы для измерения силовых параметров, терморезисторы для измерения температуры, термоанемометры для измерения скоростей потока жадности и т. Текущий контроль параметров осуществляется с помощью стрелочных цифровых приборов, а регистрация с помощью осциллографов и самопишущих приборов. Рассмотрим некоторые экспериментальные методы исследования динамических свойств трансмиссий тракторов. Так, в работах . Основное внимание в них уделено определению эффективных способов снижения интенсивности колебаний крутящего момента в узлах передачи. В частности, оцениваются оптимальные значения параметров фильтрующих и демпфирующих рассеивающих механическую энергию элементов в диапазоне частот колебаний . Гц, а также даются рекомендации по месту их установки. Основной недостаток указанных работ заключается в том, что в них не исследуется влияние на работу систем трактора низкочастотных процессов с частотой колебаний 0. Гц. В то же время известно, что при выполнении трактором сельскохозяйственных технологических процессов, максимум амплитуды колебаний приходится именно на диапазон частот 0. В работе Ю1 приводится методика исследования динамических свойств садовых передач тракторов МТЗ с гидростатической и механической трансмиссиями.
