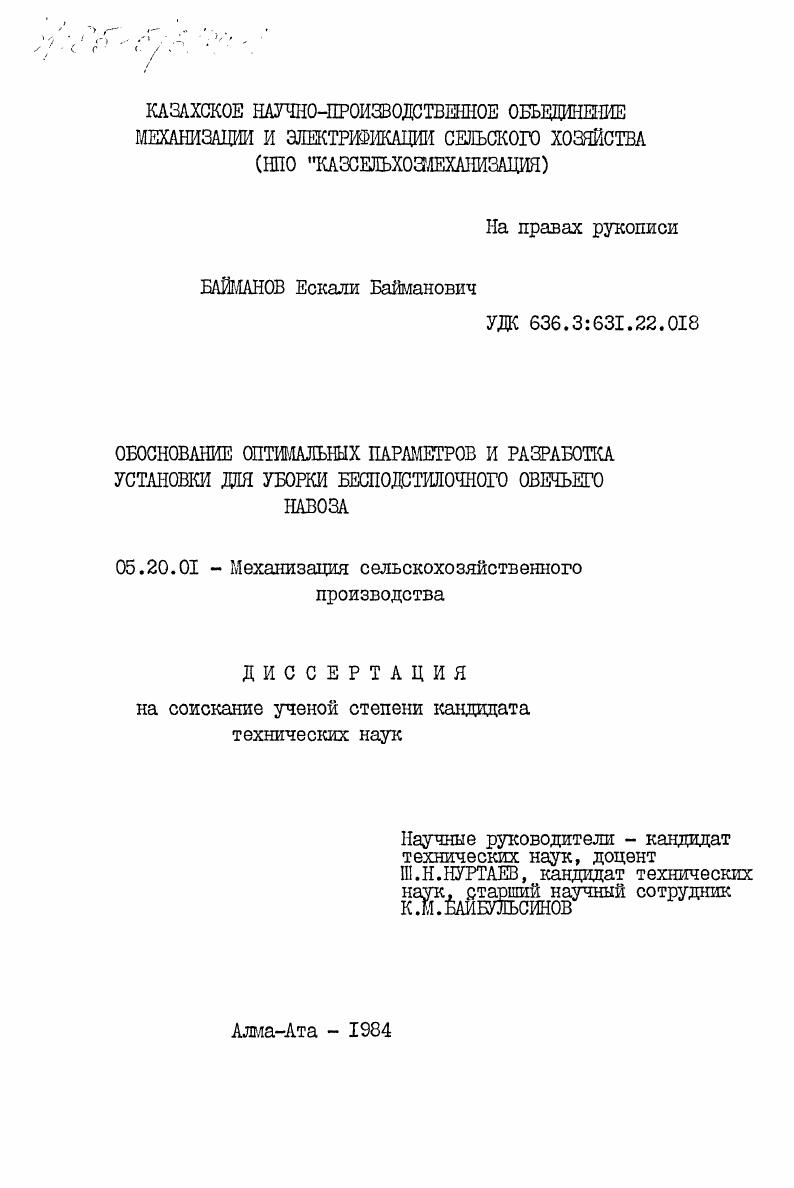

Обоснование оптимальных параметров и разработка установки для уборки безподстилочного овечьего навоза

• Автор: Байманов, Ескали Байманович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Алма-Ата
• Количество страниц: 205 c. : ил

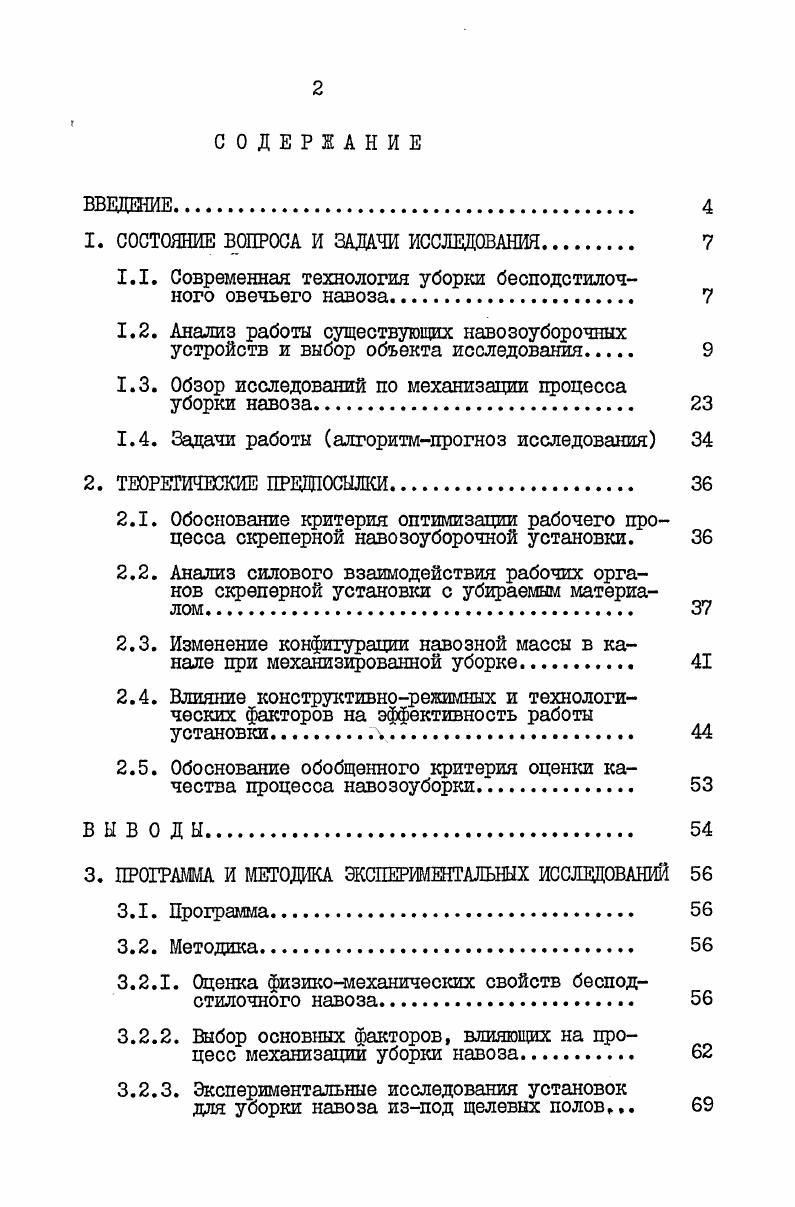

СОДЕРЖАНИЕ
ВВЕДШИЕ

1. СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЯ

1.1. Современная технология уборки бесподстилоч

ного овечьего навоза.

1.2. Анализ работы существующих навозоуборочпых устройств и выбор объекта исследования

1.3. Обзор исследований по механизации процесса уборки навоза

1.4. Задачи работы алгоритмпрогноз исследования

2. ТЕОРЕТИЧЕСКИЕ ПРЕШОСЫЛКИ.

2.1. Обоснование критерия оптимизации рабочего процесса скреперной навозоуборочной установки.
2.2. Анализ силового взаимодействия рабочих органов скреперной установки с убираемым материалом
2.3. Изменение конфигурации навозной массы в канале при механизированной уборке.
2.4. Влияние конструктивнорежимных и технологических факторов на эффективность работы установкил.
2.5. Обоснование обобщенного критерия оценки качества процесса навозоуборки.
ВЫВОДЫ
3. ПРОГРАММА И МЕТОДИКА ЖСПЕРИМЕЙТАЛЬШХ ИССЛЕДОВАНИЙ
3.1. Программа
3.2. Методика.
3.2.1. Оценка физикомеханических свойств бесподстилочного навоза.
3.2.2. Выбор основных факторов, влияющих на процесс механизации уборки навоза.
3.2.3. Экспериментальные исследования установок
для уборки навоза изпод щелевых полов,,.

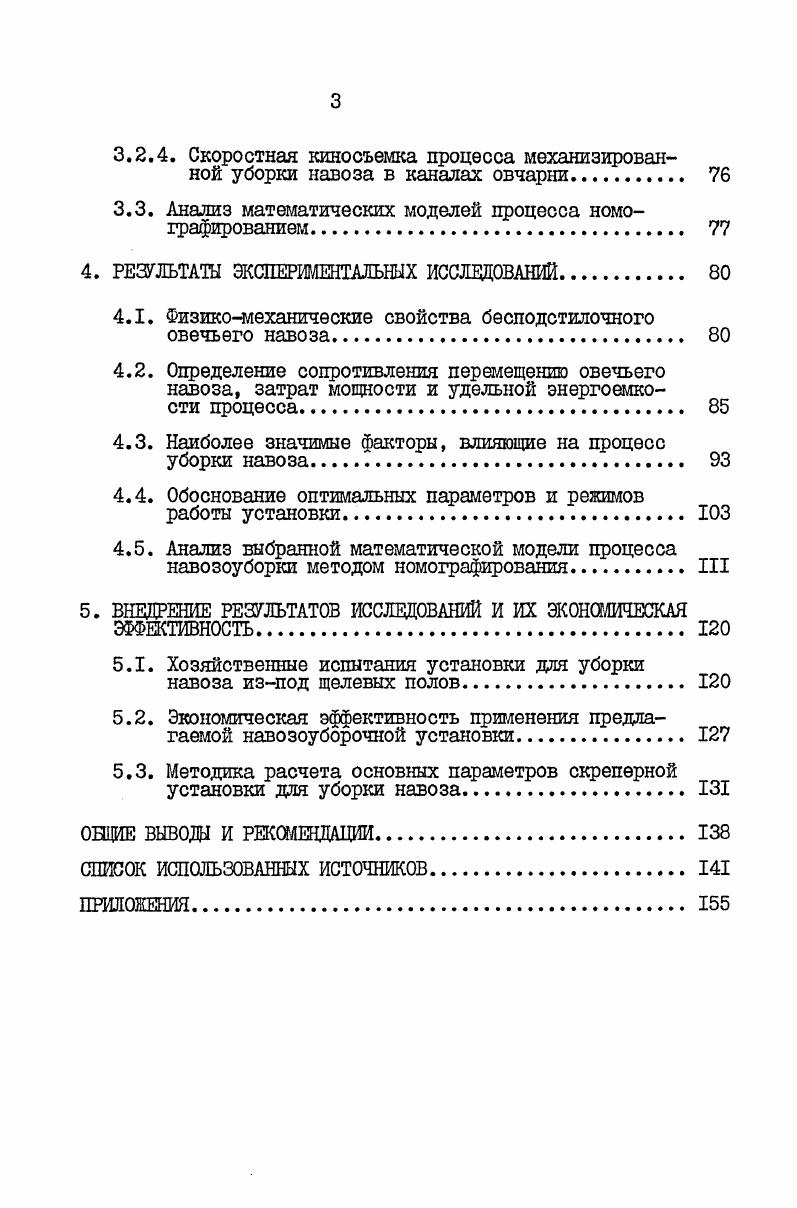

3.2.4. Скоростная киносъемка процесса механизированной уборки навоза в каналах овчарни
3.3. Анализ математических моделей процесса номографированием.
4. РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ.
4.1. Физикомеханические свойства бесподстилочного овечьего навоза.
4.2. Определение сопротивления перемещению овечьего навоза, затрат мощности и удельной энергоемкости процесса
4.3. Наиболее значимые факторы, влияющие на процесс уборки навоза.
4.4. Обоснование оптимальных параметров и режимов работы установки.
4.5. Анализ выбранной математической модели процесса навозоуборки методом номографирования III
5. ВНЕДРЕНИЕ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ И ИХ ЭКОНОМИЧЕСКАЯ
ЭФФЕКТИВНОСТЬ.
5.1. Хозяйственные испытания установки для уборки навоза изпод щелевых полов
5.2. Экономическая эффективность применения предлагаемой навозоуборочной установки.
5.3. Методика расчета основных параметров скреперной установки для уборки навоза
ОБЦИЕ ВЫВ0ЛЫ И РЕКаИНДАВДИ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Б это время во втором канале такие же скребки складываются и перемещаются в противоположную сторону вхолостую. Затем цикл повторяется. Установка УС- [] ,перемещая навоз, сбрасывает его на поперечный наклонный транспортер 2, который погружает этот навоз в транспортные средства. К такой же схеме работы можно отнести экспериментальные установки, разработанные ВНИИКОМЙ, ВІШОК [II, , ] с рабочими органами типа "дельта-скрепер" и изготовленные на базе установки УС-. Основные отличия их от УС- заключаются в изменении габаритных размеров рабочего органа по высоте и ширине. Недостатком этих установок также является недостаточная надежность в эксплуатации, что объясняется неравномерностью расположения навоза в навозном канале [, ] (около % навоза лежит возле кормушки). Такое расположение навоза вызывает неравномерность нагрузки на крылья "дельта-скрепера", что уменьшает срок службы. При использовании контейнерного способа уборки бесподсти-лочного навоза из коровников, предложенного УНИИМЭСХ[] (рис. УЇЇ) основной ее частью является ряд мобильных перфорированных контейнеров , установленных в навозном канале 4, под ре-шатчатым полом. Контейнеры перемещаются по направляющим. По торцам помещения для содержания животных оборудаются эстакады для опорожнения контейнеров. Твердая фракция экскрементов животных, проваливаясь через решетчатый пол, накапливается в контейнерах. Этот способ уборки навоза также увеличивает металлоемкость процесса- и затраты для создания навозного канала. Сїфеперная установка 0Ш-І возвратно-поступательного движения (рис. УТ) [] предназначена для уборки помета в птичниках и состоит из приводной станции 9 с натяжным устройством, направляющих роликов, тягового каната, рабочего органа - скрепера II и поперечного наклонного транспортера 2 от ТСН-ЗБ. Удаление навоза скрепером II заключается в выгребании навозной массы в одну сторону при помощи реверсирующей приводной станции. При рабочем ходе скрепер II в одном канале 4 перемещает навоз и подает его на поперечный транспортер. В этот момент другой скрепер II в другом канале, поворачиваясь вокруг шарнирной оси, перемещается вхолостую. Недостатком указанного устройства является частое выскакивание роликов с боковых направляющих навозного канала и неполная очистка их. Вследствие трудности создания параллельности между боковыми направляющими опорами и основанием канала, выскакивание роликов приводит к разрушению щелевого пола или к обрыву троса, а за счет неравномерностей боковых поверхностей канала не производится полная очистка у стен канала. Рис. С целью устранения недостатков технологической схемы скреперной установки ОШ-1, повышения ее эксплуатационной надежности, улучшения качества очистки навоза и уменьшения энергозатрат нами разработаны и изготовлены две установки для уборки навоза из-под щелевых полов. Схема установки короб-скребкового типа показана на рис. Уборку навоза из-под щелевых полов она осуществляет следующим образом. Перед началом работы установка 6 находится в исходном положении: в крайней точке навозного канала 4. После этого троссом с помощью тягового органа короб-скребок приводится в рабочее положение, после чего установка начинает совершать поступательное движение. По ходу движения она основным отвалом дополнительного рабочего органа начинает сгребать навозную массу в короб. Направляющие ролики, перемещаясь по боковой поверхности навозного канала, при встрече отдельных выступов стенок двигаются в корпус, сживая пружину, а при встрече впадин пружины разжимаются и направляющие ролики прижимаются к стенкам. Вместе с направляющими роликами двигается и дополнительный рабочий орган, который осуществляет более полную очистку от навоза стен канала' 8. Заполненный навозом короб, подойдя к торцу овчарки ( к иавозо-приемной части), с помощью поворотных секций раскрывается (дно) и навозная масса вываливается в приемник. Отсюда наклонным транспортером ТСН-ЗБ навоз грузится в транспортные средства и отвозится к месту хранения. Затем установку приводят в исходное положение. Экспериментальной установкой скреперного типа (рис. Рис.
