Обоснование параметров технологического процесса очистки и сортирования семян конопли на вибрационной семеочистительной машине

• Автор: Богомолов, Алексей Васильевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Харьков
• Количество страниц: 310 c. : ил

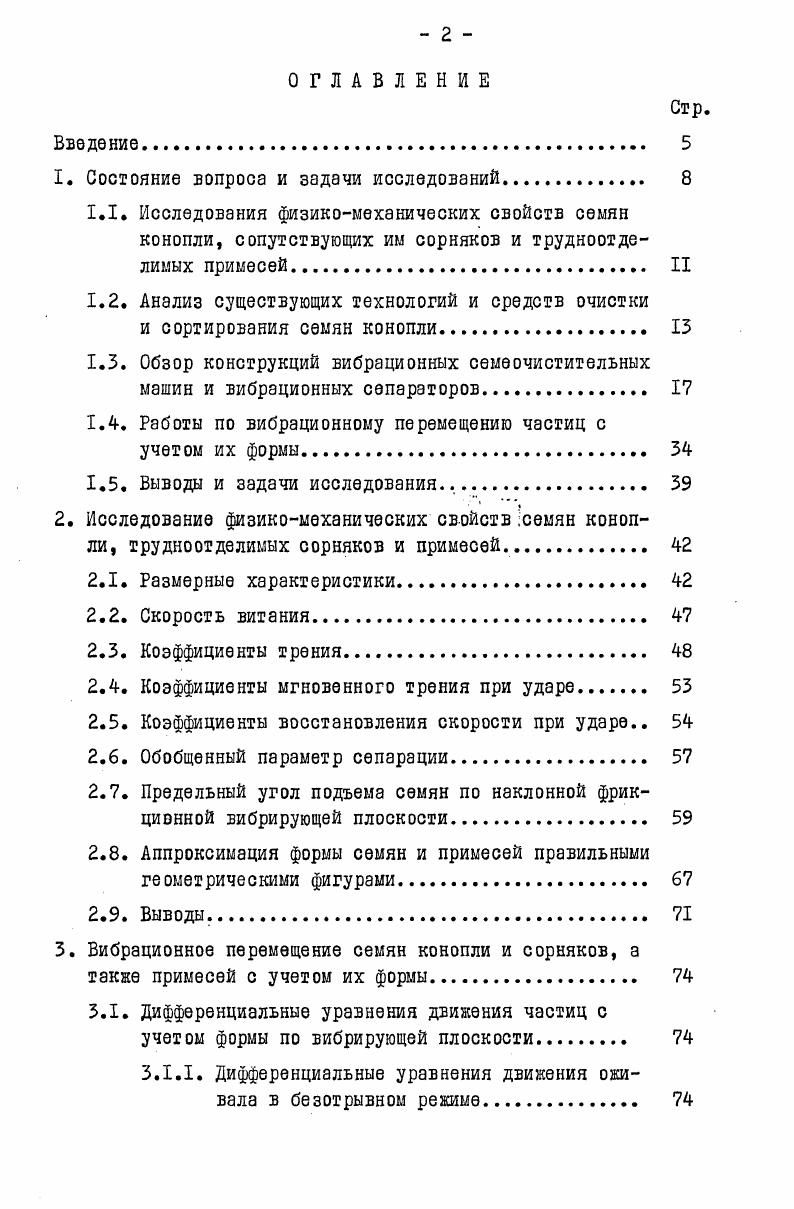

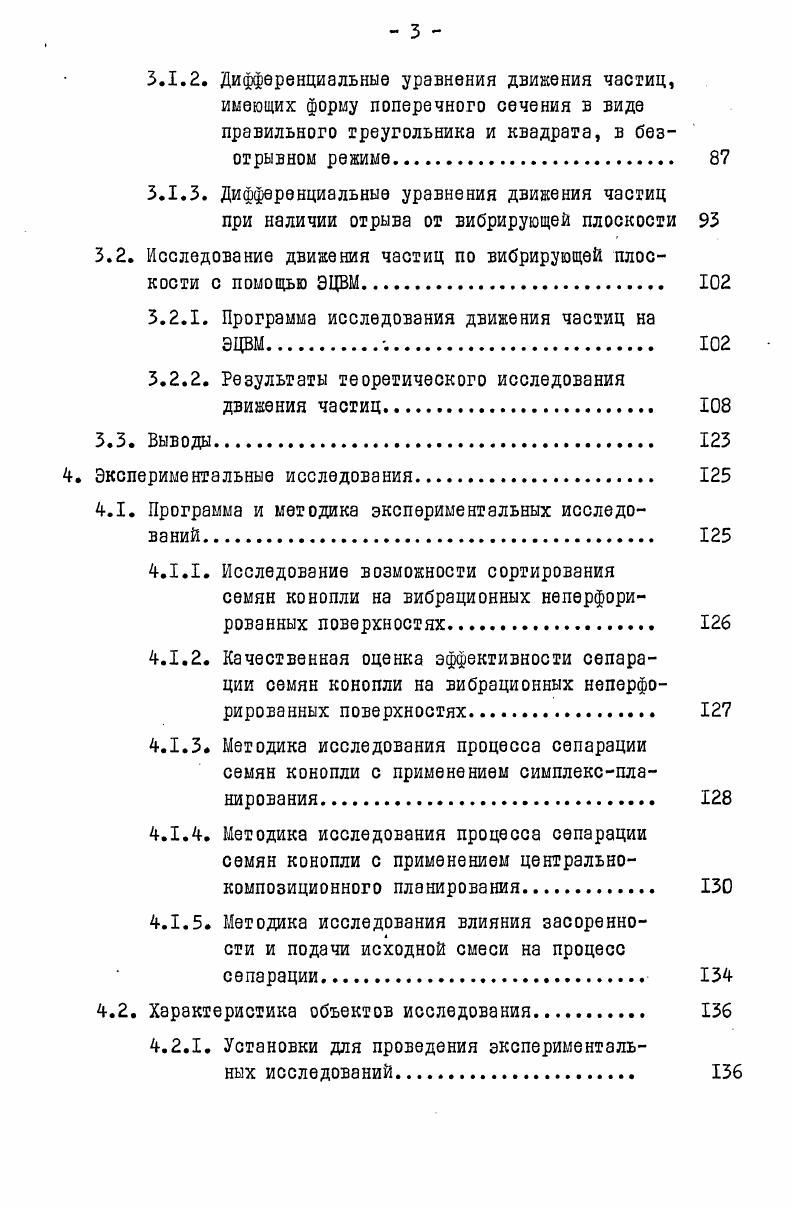

ОГЛАВЛЕНИЕ
Введение.

1. Состояние вопроса и задачи исследований.

1.1. Исследования физикомеханических свойств семян конопли, сопутствующих им сорняков и трудноотделимых примесей. II

1.2. Анализ существующих технологий и средств очистки

и сортирования семян конопли.

1.3. Обзор конструкций вибрационных семеочистительных машин и вибрационных сепараторов.

1.4. Работы по вибрационному перемещению частиц с учетом их формы

1.5. Выводы и задачи исследования

2. Исследование физикомеханических свойствсемян конопли, трудноотделимых сорняков и примесей

2.1. Размерные характеристики

2.2. Скорость витания
2.3. Коэффициенты трения.
2.4. Коэффициенты мгновенного трения при ударе
2.5. Коэффициенты восстановления скорости при ударе
2.6. Обобщенный параметр сепарации.
2.7. Предельный угол подъема семян по наклонной фрикционной вибрирующей плоскости
2.8. Аппроксимация формы семян и примесей правильными геометрическими фигурами.
2.9. Выводы
3. Вибрационное перемещение семян конопли и сорняков, а также примесей с учетом их формы.
3.1. Дифференциальные уравнения движения частиц с
учетом формы по вибрирующей плоскости
3.1.1. Дифференциальные уравнения движения оживала в безотрывном режиме.
3.1.2. Дифференциальные уравнения движения частиц, имеющих форму поперечного сечения в виде правильного треугольника и квадрата, в безотрывном режиме
3.1.3. Дифференциальные уравнения движения частиц
при наличии отрыва от вибрирующей плоскости
3.2. Исследование движения частиц по вибрирующей плоскости с помощью ЭЦВМ.
3.2.1. Программа исследования движения частиц на
3.2.2. Результаты теоретического исследования движения частиц.
3.3. Выводы
4. Экспериментальные исследования
4.1. Программа и методика экспериментальных исследований
4.1.1. Исследование возможности сортирования семян конопли на вибрационных неперфорированных поверхностях.
4.1.2. Качественная оценка эффективности сепарации семян конопли на вибрационных неперфорированных поверхностях.
4.1.3. Методика исследования процесса сепарации семян конопли с применением симплекспланирования.
4.1.4. Методика исследования процесса сепарации семян конопли с применением центральнокомпозиционного планирования
4.1.5. Методика исследования влияния засоренно
сги и подачи исходной смеси на процесс сепарации
4.2. Характеристика объектов исследования.
4.2.1. Установки для проведения эксперименталь
ных исследований.
4.2.2, Факторы влияющие на процесс очистки семян
4.2.3, Семенные смеси.
4.3. Исследование и анализ результатов экспериментов
4.3.1. Возможность сортирования семян конопли на вибрационной семеочисгительной машине
4.3.2. Соответствие теоретических и экспериментальных исследований при качественной
оценке эффективности сепарации.
4.3.3. Определение параметров процесса сепарации семян конопли с применением симплекспланирования
4.3.4. Определение параметров процесса сепарации семян конопли с применением центральнокомпозиционного планирования
4.3.5. Влияние засоренности и подачи исходной
смеси на процесс сепарации.
4.4. Выводы.
5. Усовершенствование вибрационной семеочистительной машины и ее производственные испытания
5.1. Техническое описание усовершенствованной вибрационной семеочистительной машины.
5.2. Условия испытаний.
5.3. Результаты испытаний и их анализ 6 .
5.4. Оценка конструкции вибрационной семеочистительной машины
5.5. Выводы
Общие выводы и рекомендации.
Литература


Для увеличения производительности сепараторов с продольнопоперечным углом наклона рабочего органа, сепарирующие поверхности устанавливают одну над другой, скрепляя их в пакеты ,7. Принципиальная технологическая схема тэкой вибрационной семеочистительной машины представлена на рис. Рабочим органом машины являются фрикционные неперфорированные поверхности I, набранные в два пакета по десять поверхностей, имеющих продольнопоперечный угол наклона к горизонту. Продольный угол наклона поверхностей регулируется механизмом 2, поперечный механизмом 3. Рис4. II приемники продуктов разделения
