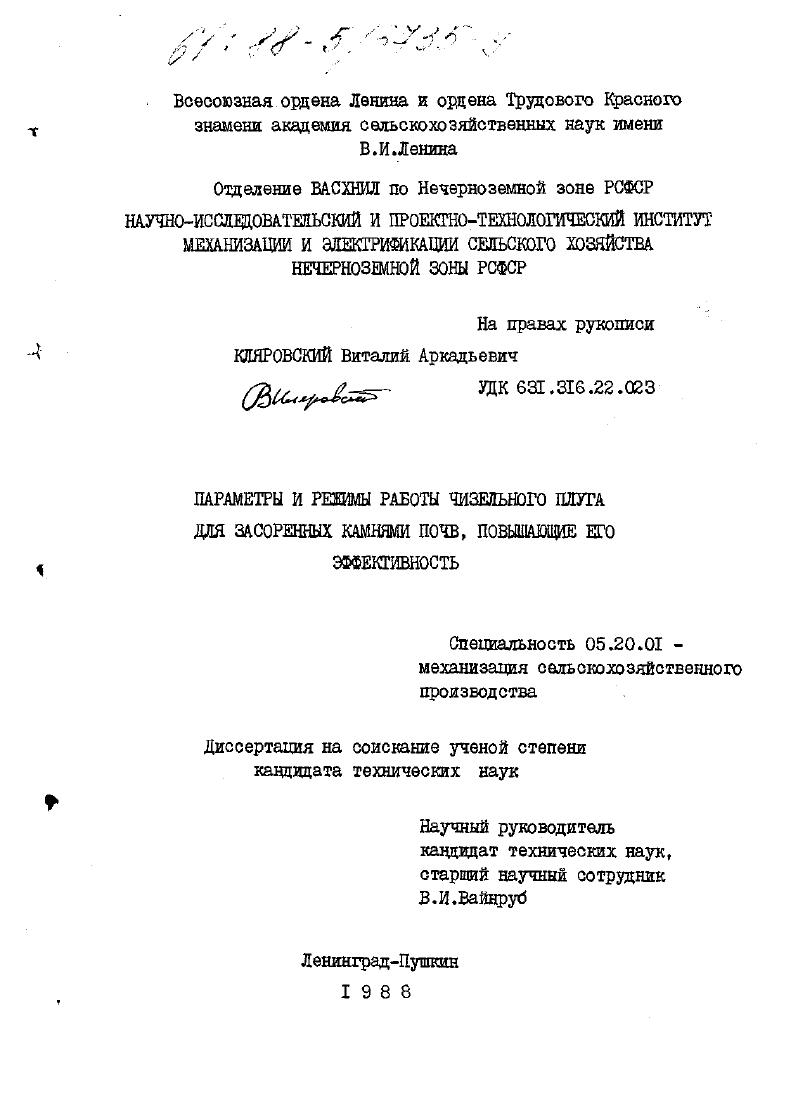

Параметры и режимы работы чизельного плуга для засоренных камнями почв, повышающие его эффективность

• Автор: Кляровский, Виталий Аркадьевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 1988
• Место защиты: Ленинград, Пушкин
• Количество страниц: 192 с.

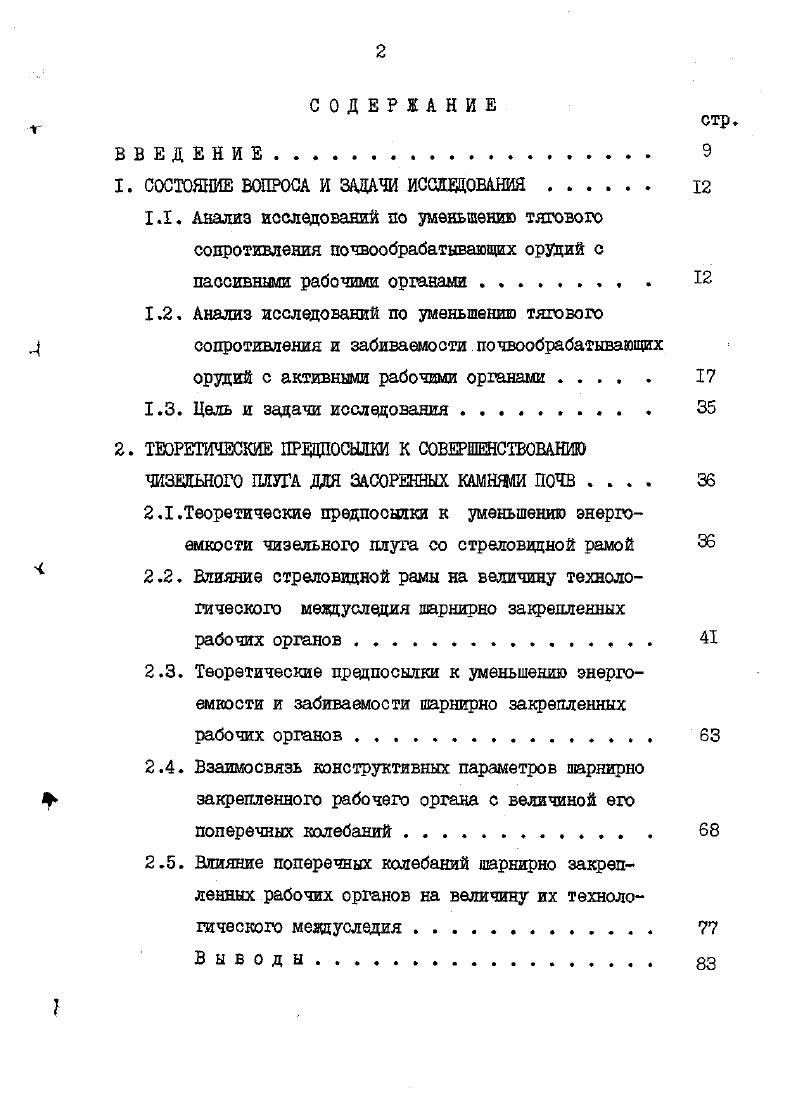

СОДЕРЖАНИЕ х стр. СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛВДОВАНИЯ. Анализ исследований по уменьшению тягового сопротивления почвообрабатывающих орудий с пассивными рабочими органами. Выводы

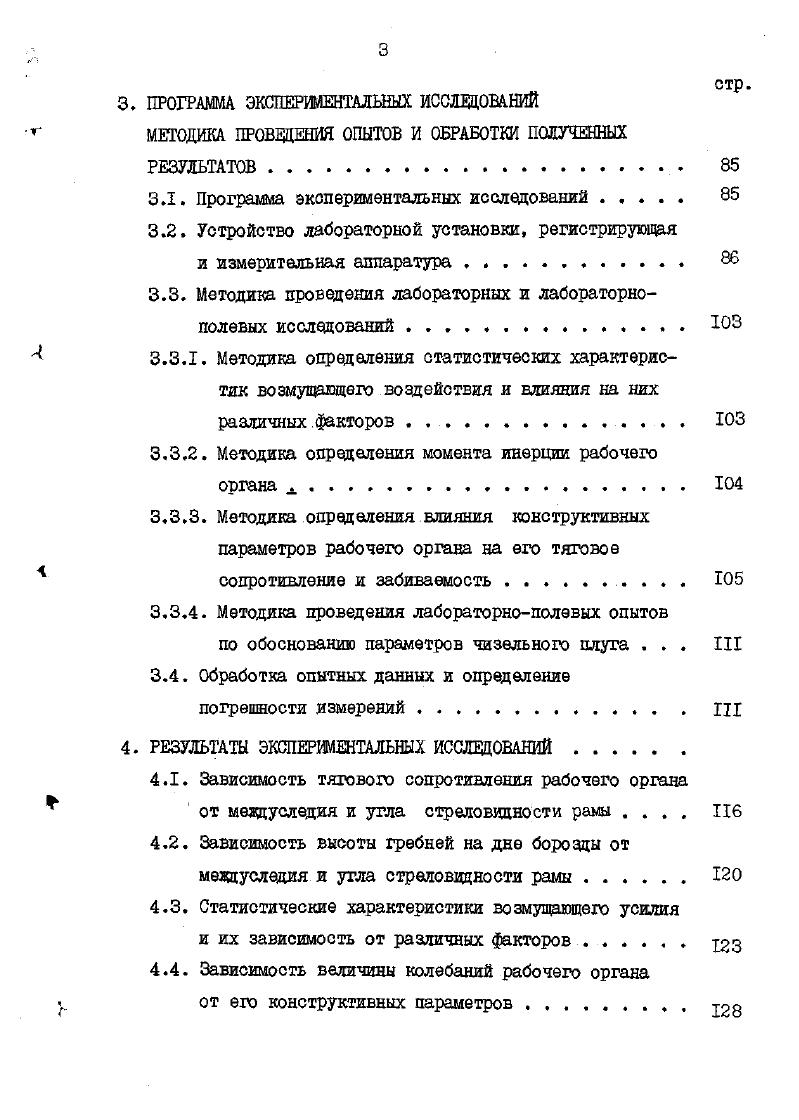

стр. Методика проведения лабораторных и лабораторно

полевых исследований

3. Методика определения статистических характеристик возмущающего . РЕЗУЛЬТАТЫ ЭКСПЕРШЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ. Зависимость высоты гребней на дне боро еды от меядуследия и угла стреловидности рамы. А
Но, вследствие неудовлетворительного качества обработки почвы, подобные машины не получили широкого распространения. Лишь в Италии до настоящего времени некоторые фирмы продолжают производить копающие машины . Примерами служат конструкции плугов Фальк и Грамотна. Рабочие органы плуга Фальк выполнен в виде лопасти специальной формы. Привод рабочих органов от ВСМ трактора, через редуктор и кривошипношатунный механизм. По данным опытов Миланского института сельскохозяйственной механики этот плуг по энергоемкости не отличается от традиционных, а по качеству крошения превышает их, что и делает его конкурентоспособным.
