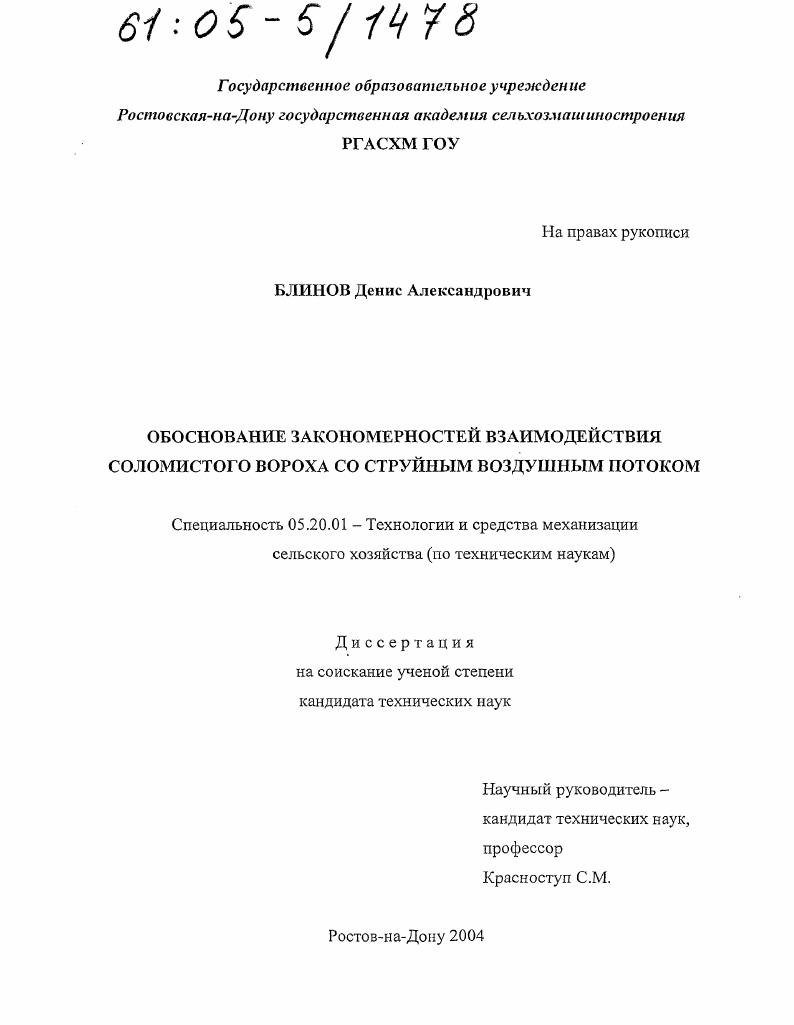

Обоснование закономерностей взаимодействия соломистого вороха со струйным воздушным потоком

• Автор: Блинов, Денис Александрович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Ростов-на-Дону
• Количество страниц: 164 с. : ил.

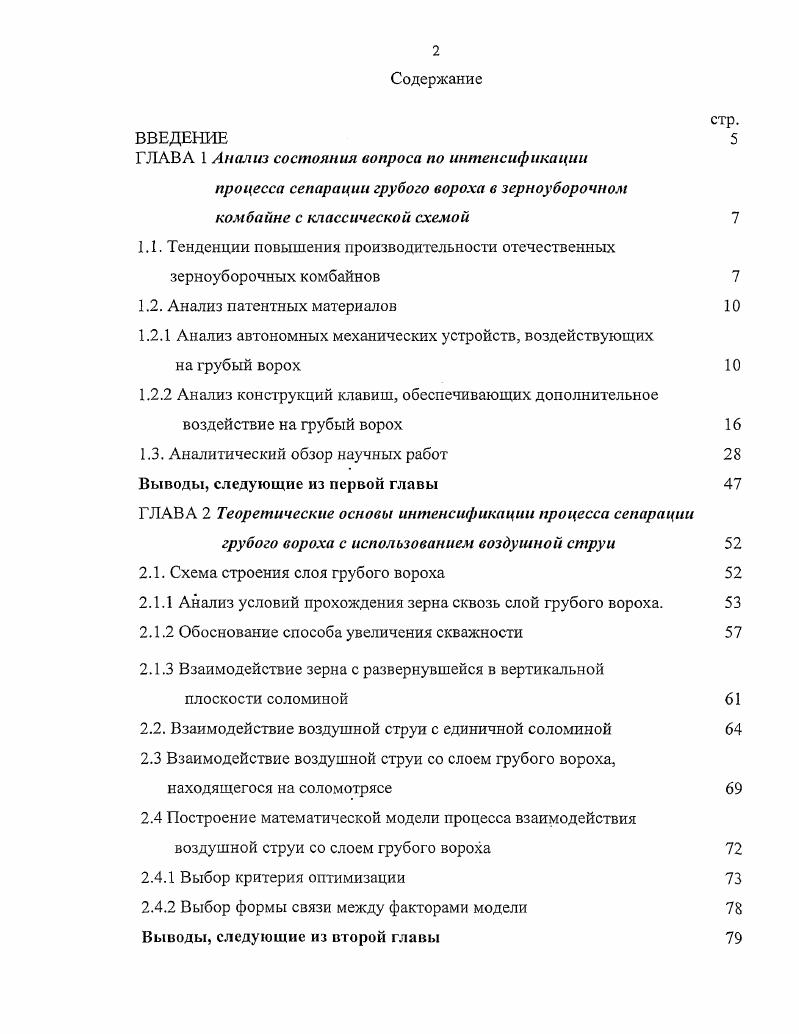

Содержание
ВВЕДЕНИЕ

ГЛАВА 1 Анализ состояния вопроса по интенсификации

процесса сепарации грубого вороха в зерноуборочном

комбайне с классической схемой

1.1. Тенденции повышения производительности отечественных зерноуборочных комбайнов

1.2. Анализ патентных материалов

1.2.1 Анализ автономных механических устройств, воздействующих

на грубый ворох

1.2.2 Анализ конструкций клавиш, обеспечивающих дополнительное

воздействие на грубый ворох

1.3. Аналитический обзор научных работ
Выводы, следующие из первой главы
ГЛАВА 2 Теоретические основы интенсификации процесса сепарации
грубого вороха с использованием воздушной струи
2.1. Схема строения слоя грубого вороха
2.1.1 Анализ условий прохождения зерна сквозь слой грубого вороха.
2.1.2 Обоснование способа увеличения скважности
2.1.3 Взаимодействие зерна с развернувшейся в вертикальной
плоскости соломи ной
2.2. Взаимодействие воздушной струи с единичной соломиной
2.3 Взаимодействие воздушной струи со слоем грубого вороха, находящегося на соломотрясе
2.4 Построение математической модели процесса взаимодействия
воздушной струи со слоем грубого вороха
2.4.1 Выбор критерия оптимизации
2.4.2 Выбор формы связи между факторами модели
Выводы, следующие из второй главы

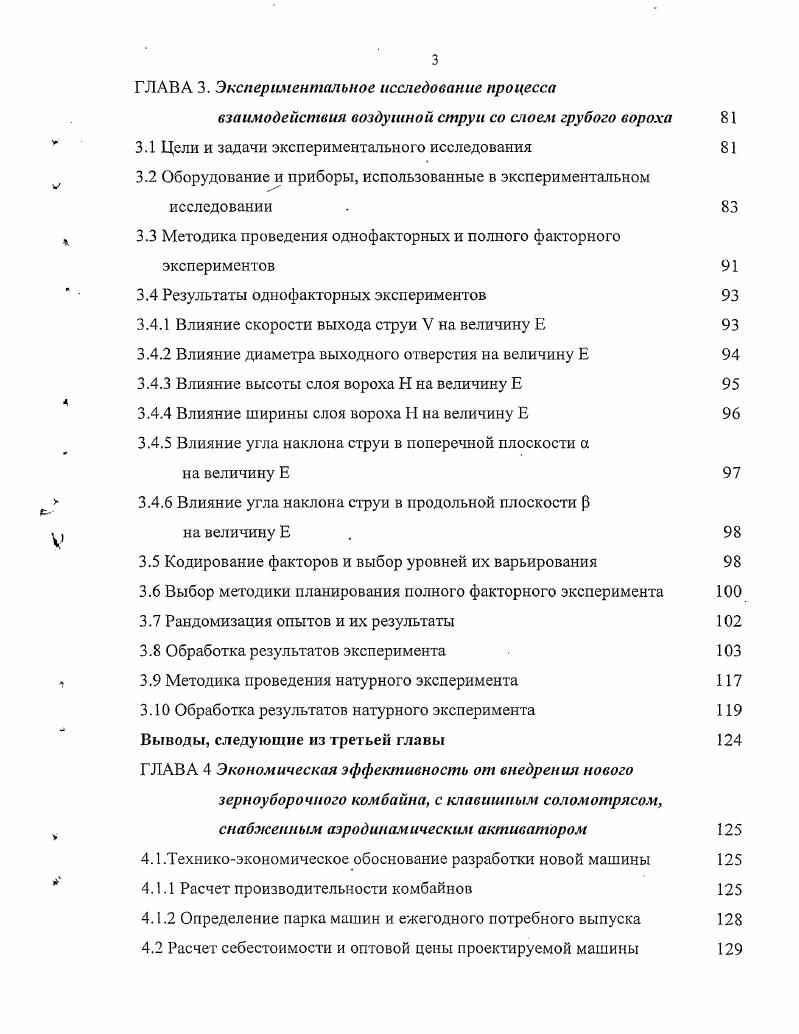

ГЛАВА 3. Экспериментальное исследование процесса
взаимодействия воздушной струи со слоем грубого вороха
3.1 Цели и задачи экспериментального исследования
3.2 Оборудование и приборы, использованные в экспериментальном
исследовании
3.3 Методика проведения однофакторных и полного факторного экспериментов
3.4 Результаты однофакториых экспериментов
3.4.1 Влияние скорости выхода струи V на величину Е
3.4.2 Влияние диаметра выходного отверстия на величину Е
3.4.3 Влияние высоты слоя вороха Н на величину Е
3.4.4 Влияние ширины слоя вороха II на величину Е
3.4.5 Влияние угла наклона струи в поперечной плоскости а
на величину Е
3.4.6 Влияние угла наклона струи в продольной плоскости р на величину Е
3.5 Кодирование факторов и выбор уровней их варьирования
3.6 Выбор методики планирования полного факторного эксперимента
3.7 Рандомизация опытов и их результаты
3.8 Обработка результатов эксперимента
3.9 Методика проведения натурного эксперимента
3. Обработка результатов натурного эксперимента Выводы, следующие из третьей главы
ГЛАВА 4 Экономическая эффективность от внедрения нового
зерноуборочного комбайна, с клавишным соломотрясом, снабженным аэродинамическим активатором
4.1.Техникоэкономическое обоснование разработки новой машины
4.1.1 Расчет производительности комбайнов
4.1.2 Определение парка машин и ежегодного потребного выпуска
4.2 Расчет себестоимости и оптовой цены проектируемой машины
4.3 Расчет балансовой цены комбайна
4.4 Оптимальные сроки выполнения полевых работ на уборке
зерновых культур
4.5 Расчет экономических показателей
4.5.1 Расчет себестоимости уборочных работ
4.5.2 Расчет полных затрат
4.5.3 Расчет годового экономического эффекта
4.5.4. Расчет переменных и условно постоянных затрат
4.5.5 Расчет лимитной цены
4.5.6 Определение срока окупаемости
4.5.7 Определение годовой экономии затрат Выводы, следующие из четвертой главы Общие выводы
ЛИТЕРАТУРА


Битеры выполнены из наклонно установленных на валах дисков, которые позволяют не только перебрасывать солому через битеры, но и перемещать ее в продольном и поперечном направлениях. Рис. Схема соломотряса с дисковыми ворошителями. Достоинством данного устройства является то, что оно обеспечивает дополнительное воздействие на грубый ворох в горизонтальной и вертикальной плоскости, увеличивая тем самым вспушенность вороха и создавая наиболее благоприятные условия для просыпания зерна. Недостатком данного устройства является сложность конструкции, возможность забивания и наматывания соломы на валы ворошителя. Одна из разработок конструкторов ГСКБ ОАО «Ростсельмаш» представляет собой пустотелый кожух-1, в котором смонтирован вал с эксцентриковым механизмом, (рис. Па валу закреплены пальцы-2, которые при вращении вала поочередно выдвигаются за пределы кожуха. При вращении устройства грубый ворох, поступивший к нему захватывается пальцами и подбрасывается вверх, что способствует увеличению вспушенности вороха. Над вращающимся устройством установлен ряд пальцев-3, неподвижных по отношению к соломотрясу. Пальцы притормаживают порцию вороха, захваченную устройством, что способствует уменьшению неравномерности подачи и улучшению растаскивания вороха, а так же более равномерной подаче вороха на соломотряс за устройством. Более плавное поступление вороха к ряду пальцев обеспечивает подвижный прижим-4 с криволинейной поверхностью. Достоинством данного устройства является то, что оно вспушивает ворох в вертикальной плоскости, что способствует более быстрому просыпанию зерна. Сложность конструкции. Нарушенный сложившийся технологический процесс работы соломотряса. Рис. Схема соломотряса с битером. В следующем изобретении с целью интенсификации процесса сепарации над соломотрясом помещено устройство, состоящее из кожуха-1, с размещенным в нем коленчатым валом, кинематически связанным с пальцами-2, перемещающимся относительно кожуха с выходом за его пределы. Рис. Зерносоломистый ворох под воздействием колебательных движений соломотряса перемещается к транспортирующему устройству, захватывается дугообразными пальцами, внедряемыми в него под острым углом. Такое вхождение пальцев в ворох обеспечивает забор массы без отталкивания и тонким слоем. Одновременно ворох приподнимается пальцами над кожухом и растаскивается ими, в результате чего скважность вороха возрастает, и зерно активно всыпается из него. Благодаря тому, что пальцы перемещаются иод углом к образующей кожуха и ряды пальцев чередующимся образом перемещаются в противоположные стороны относительно движения вороха по соломотрясу, боковые грани пальцев перемещают ворох при внедрении в него то в одну, то в другую сторону. Эти дополнительные боковые смещения вороха позволяют активизировать процесс сепарации зерна из него. Основным достоинством данного устройства, как и предыдущих является то, что оно увеличивает скважность вороха, воздействуя на ворох как в вертикальной, так и в горизонтальной плоскости. Нарушенный сложившийся технологический процесс работы соломотряса. Рис. Схема соломотряса с пальцевыми ворошителями. В изобретении С. В. Кунцсвича №5А представлен соломотряс, клавиши которого снабжены уравновешивающим устройством-1 и ворошителем, выполненным в виде планчатого транспортера. Рис. Ворошитель снабжен кривошипно-шатунным механизмом, который обеспечивает возвратно поступательное движение ворошителя в горизонтально-поперечном направлении по отношению к соломотрясу. Достоинством данного устройства является увеличение скважности грубого вороха и создание более равномерного слоя вороха на соломотрясе, что способствует более интенсивному просыпанию зерна. Рис. Соломотряс с уравновешивающим устройством и ворошителем. Достоинством данного устройства является увеличение скважности вороха и создание более благоприятных условий для просыпания зерна за счет создания более равномерного слоя вороха на соломотрясе. Занятое пространство над клавишей, что препятствует сходу вороха с соломотряса. Сложность конструкции. В следующем изобретении представлен пневмоактиватор клавишного соломотряса.
