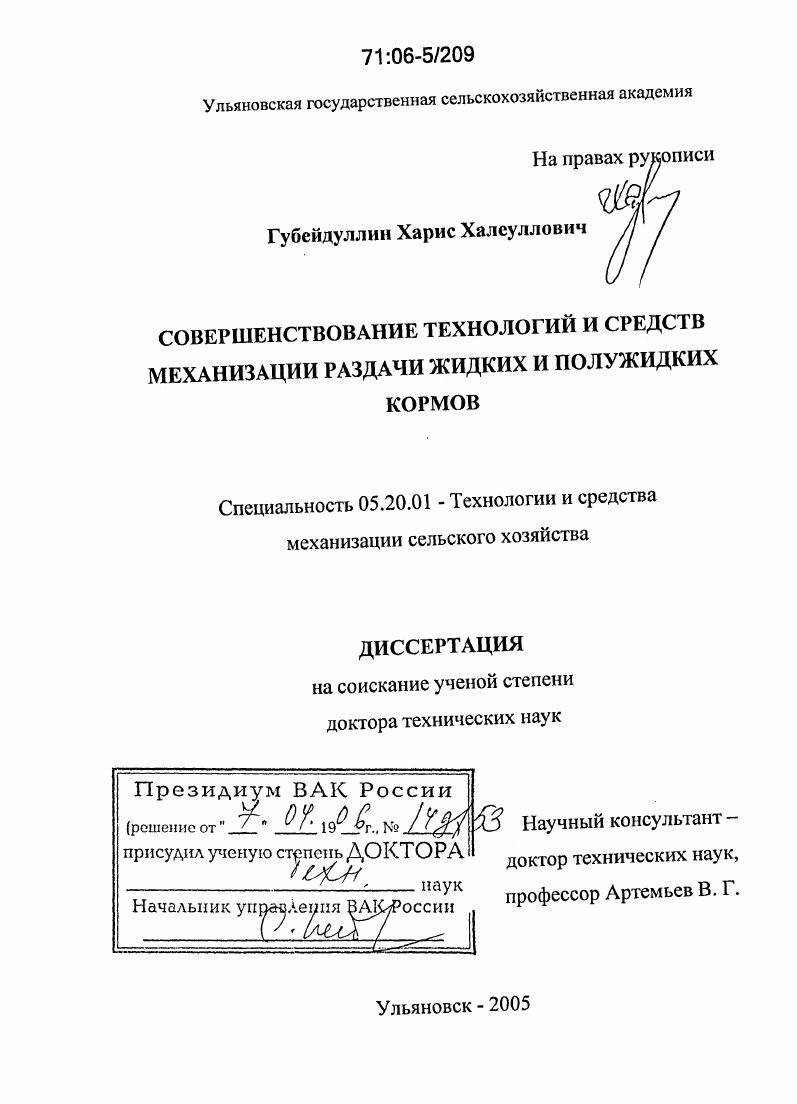

Совершенствование технологий и средств механизации раздачи жидких и полужидких кормов

• Автор: Губейдуллин, Харис Халеуллович
• Шифр специальности: 05.20.01
• Научная степень: Докторская
• Год защиты: 2005
• Место защиты: Ульяновск
• Количество страниц: 350 с. : ил.

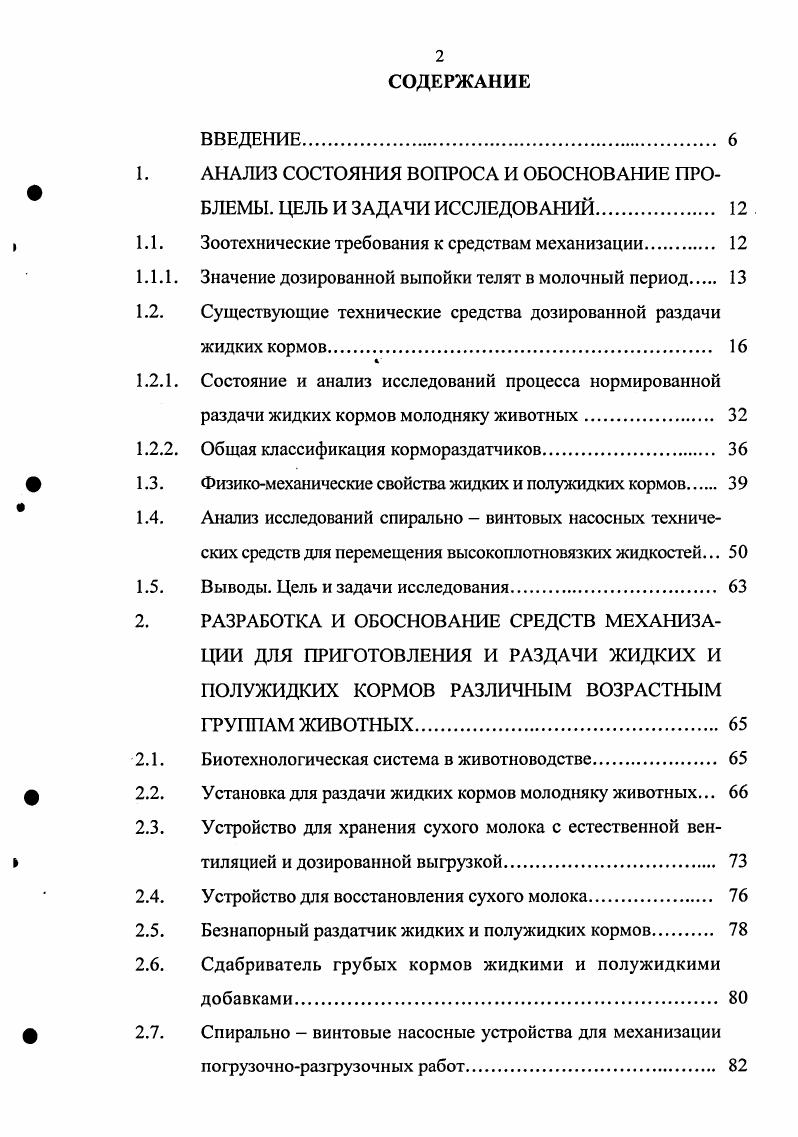

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. АНАЛИЗ СОСТОЯНИЯ ВОПРОСА И ОБОСНОВАНИЕ ПРО

БЛЕМЫ. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИИ

I 1.1. Зоотехнические требования к средствам механизации

1.1.1. Значение дозированной выпойки телят в молочный период

1.2. Существующие технические средства дозированной раздачи

жидких кормов

1.2.1. Состояние и анализ исследований процесса нормированной

раздачи жидких кормов молодняку животных.

1.2.2. Общая классификация кормораздатчиков.

ф 1.3. Физикомеханические свойства жидких и полужидких кормов
1.4. Анализ исследований спирально винтовых насосных технических средств для перемещения высокоплотновязких жидкостей.
1.5. Выводы. Цель и задачи исследования.
2. РАЗРАБОТКА И ОБОСНОВАНИЕ СРЕДСТВ МЕХАНИЗА
ЦИИ ДЛЯ ПРИГОТОВЛЕНИЯ И РАЗДАЧИ ЖИДКИХ И ПОЛУЖИДКИХ КОРМОВ РАЗЛИЧНЫМ ВОЗРАСТНЫМ ГРУППАМ ЖИВОТНЫХ.
2.1. Биотехнологическая система в животноводстве
ф 2.2. Установка для раздачи жидких кормов молодняку животных.
2.3. Устройство для хранения сухого молока с естественной вен
I тиляцией и дозированной выгрузкой
2.4. Устройство для восстановления сухого молока
2.5. Безнапорный раздатчик жидких и полужидких кормов.
2.6. Сдабриватель грубых кормов жидкими и полужидкими
добавками
ф 2.7. Спирально винтовые насосные устройства для механизации
погрузочноразгрузочных работ
2.8. Технологические линии подготовки и выдачи жидких и полужидких кормов животным.
2.9. Выводы
Ф 3. ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ
3.1. Технологические и рабочие циклы технических средств для
1 раздачи жидких кормов молодняку животных
3.2. Технологические режимные и конструктивные параметры дозирующего устройства.
3.3. Продолжительность слива дозы корма при непрерывном вращении сливного патрубка
3.4. Теоретические основы аналитического моделирования процессов перемещения жидких и полужидких кормов спирапь
ф но винтовыми рабочими органами.
3.4.1. О движении жидкого корма по желобам самотеком.
3.4.2. Давление жидкости на стенки желоба
3.4.3. Влияние активного слоя на перемещение полужидких кормо
смесей
3.4.4. Горизонтальное перемещение жидкого корма в кожухе спирально винтовым рабочим органом
3.4.5. Вертикальный подъем кормосмесей.
3.4.6. Пороговая скорость подъема полужидких кормосмесей
3.4.7. Расчет кормопровода с непрерывным изменением расхода по
длине.
3.5. Выводы
. 4. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ПРОЦЕС
СОВ И СРЕДСТВ РАЗДАЧИ ЖИДКИХ И ПОЛУЖИДКИХ КОРМОВ
4.1. Постановка экспериментальных задач
4.2. Методики и результаты исследований физикомеханических
свойств кормов
4.2.1. Обоснование выбора ЗЦМ в качестве жидкого корма для проведения экспериментальных исследований.
4.2.2. Схема установки и методика определения предела текучести
кормового материала.
4.3. Лабораторные и экспериментальные установки. Методики
проведения опытов.
4.3.1. Лабораторная однокамерная дозирующая установка. Методика проведения опытов
4.3.2. Экспериментальная установка для выдачи жидких кормов молодняку животных. Методика проведения опытов
4.3.3. Планирование многофакторного эксперимента по оптимизации конструктивно режимных параметров мобильной установки
ф 4.3.4. Спирально винтовые экспериментальные установки
4.3.5. Методика проведения экспериментальных исследований спи
рально винтовых устройств
4.3.5.1. Методика исследования рабочего процесса спирально винтового насоса
4.3.5.2. Методика исследования процесса перемещения корма в треугольном желобе
4.3.5.3. Методика исследования рабочего процесса сдабривателя
кормов.
4.4. Результаты экспериментальных исследований.
4.4.1. Результаты исследований подачи корма в дозирующую емкость и
времени технологического контакта при ее опорожнении.
4.4.2. Результаты исследований геометрических размеров следа струи.
4.4.3. Результаты исследований влияния основных параметров на
показатель неравномерности дозировки порции корма
4.4.4. Результаты исследований спирально винтового насоса
4.4.5. Результаты исследования спирально винтового кормораз
дающего устройства открытого типа.
4.4.6. Результаты исследования рабочего процесса сдабривания кормов
4.5. Выводы
5. ТЕХНИКОЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ РАЗРАБО
ТАЙНЫХ КОРМОРАЗДАЮЩИХ УСТРОЙСТВ.
5.1. Исследования кормораздающих устройств в производствен
ных условиях
5.2. Результаты производственных испытаний.
5.3. Эффективность выпоенных устройств.
5.4. Эффективность раздатчиков жидких и полужидких кормов
5.5. Выводы
ОБЩИЕ ВЫВОДЫ.
ЛИТЕРАТУРА


Для группового дозирования жидких кормов с контролем уровня по тарированной молокомерной трубке также используются конструк
