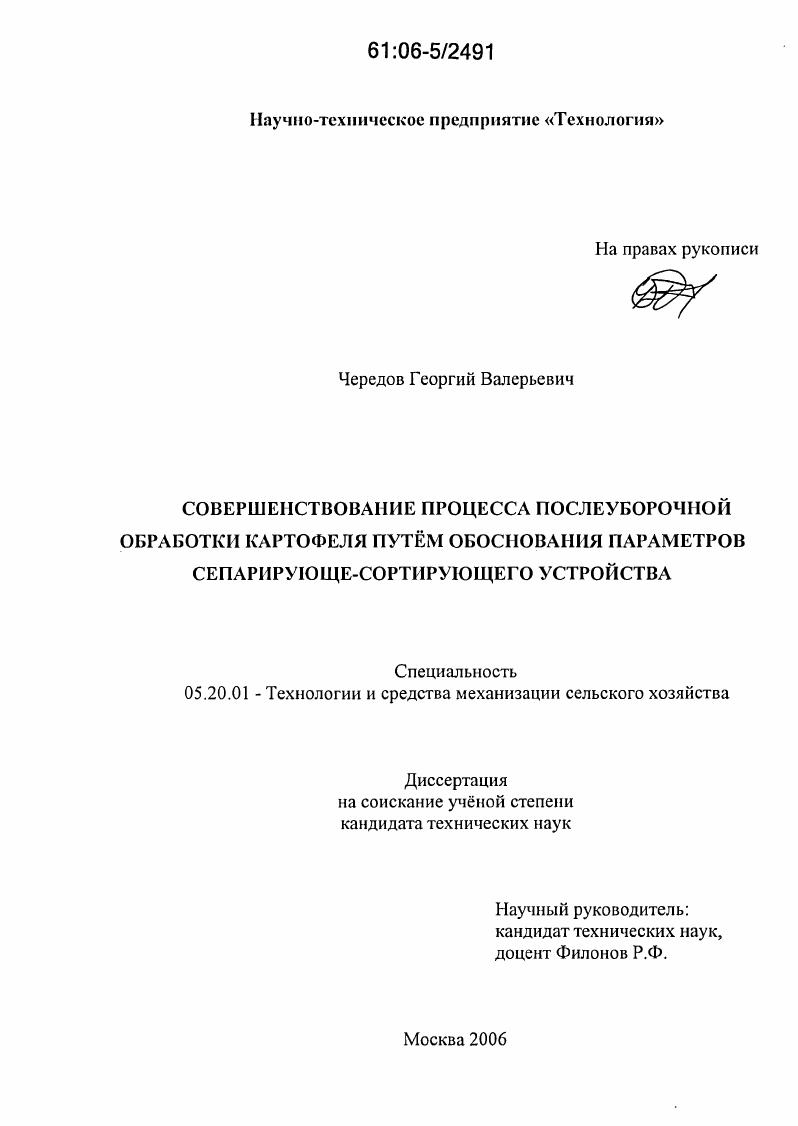

Совершенствование процесса послеуборочной обработки картофеля путем обоснования параметров сепарирующе-сортирующего устройства

• Автор: Чередов, Георгий Валерьевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Москва
• Количество страниц: 129 с. : ил.

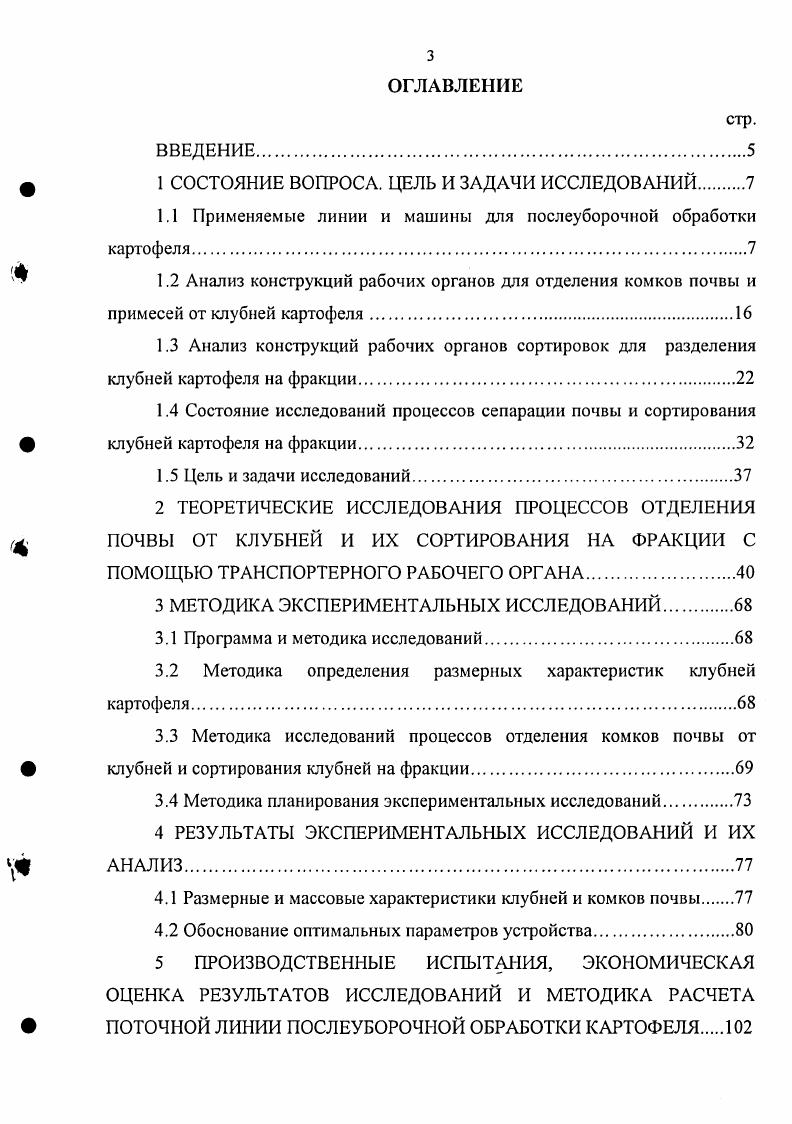

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

1 СОСТОЯНИЕ ВОПРОСА. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЙ

1.1 Применяемые линии и машины для послеуборочной обработки картофеля

1.2 Анализ конструкций рабочих органов для отделения комков почвы и примесей от клубней картофеля.
1.3 Анализ конструкций рабочих органов сортировок для разделения клубней картофеля на фракции
1.4 Состояние исследований процессов сепарации почвы и сортирования клубней картофеля на фракции

1.5 Цель и задачи исследований.

2 ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ПРОЦЕССОВ ОТДЕЛЕНИЯ ПОЧВЫ ОТ КЛУБНЕЙ И ИХ СОРТИРОВАНИЯ НА ФРАКЦИИ С ПОМОЩЬЮ ТРАНСПОРТЕРНОГО РАБОЧЕГО ОРГАНА.

3 МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ

3.1 Программа и методика исследований

3.2 Методика определения размерных характеристик клубней картофеля.
3.3 Методика исследований процессов отделения комков почвы от клубней и сортирования клубней на фракции.
3.4 Методика планирования экспериментальных исследований.
4 РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ И ИХ АНАЛИЗ
4.1 Размерные и массовые характеристики клубней и комков почвы
4.2 Обоснование оптимальных параметров устройства
5 ПРОИЗВОДСТВЕННЫЕ ИСПЫТАНИЯ, ЭКОНОМИЧЕСКАЯ ОЦЕНКА РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ И МЕТОДИКА РАСЧЕТА ПОТОЧНОЙ ЛИНИИ ПОСЛЕУБОРОЧНОЙ ОБРАБОТКИ КАРТОФЕЛЯ
5.1 Производственные испытания линии послеуборочной обработки картофеля.
5.2 Экономическая оценка результатов исследований
5.3 Методика расчета поточной линии послеуборочной обработки картофеля.
ВЫВОДЫ.
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


По роду использования ПТЛ послеуборочной обработки картофеля можно разделить на передвижные и стационарные. По структуре потока - на однопоточные и многопоточные. По назначению линии подразделяются на сепарирующие, сортирующие и комбинированные. Все линии по конструкции рабочих органов базовых машин можно подразделить на линии с сепарирующими и сортирующими машинами, выполненные на основе решет, барабанов, роликов, транспортёров, дисков и т. Сортировальные линии предназначены для работы в комплексе с уборочными машинами. Они удаляют почвенные примеси и растительные остатки из вороха картофеля, разделяют их на фракции и грузят в тару или на транспорт. Линии используют на первичной послеуборочной обработке, т. Рисунок 1. В настоящее время наибольшее распространение получили линии на базе картофелесортировального пункта КСП-Б. Он является модернизацией пункта КСП-. В нем, для более эффективной сепарации при отделении примесей и снижения затрат ручного труда, установлен дисковый сепаратор примесей с выносным транспортером, а загрузочный транспортер пруткового типа заменен на ленточный лопастной. Внесены конструктивные изменения в сортирующий рабочий орган, загрузочные транспортеры и ряд других узлов, что позволило повысить надежность работы машины. Испытания пункта КСП-Б показали, что дисковый сепаратор по сравнению со встряхивающей решеткой пункта КСП- позволил повысить эффективность выделения мелких почвенных примесей на 5. Показатели точности сортирования остались на прежнем уровне []. На базе пункта КСП-Б во многих хозяйствах РФ монтируют стационарные картофелесортировальные пункты. Производительность таких пунктов . Практически все пункты имеют приемные бункера повышенной вместимости и бункера для отсортированных фракций, являющиеся компенсаторами на входе и на выходе. Одним из примеров подобных пунктов является стационарный сортировальный пункт совхоза “Проводник” Московской области (рисунок 1. Пункт монтируют в специальном помещении. Он состоит из трех отделений: площадки предварительного хранения и подготовки продукции I, отделения для обработки II и склада готовой продукции III. I - площадка предварительного хранения; II - отделение обработки; III - склад готовой продукции Рисунок 1. Технологическое оборудование пункта скомпановано из двух технологических линий. Площадка предварительного хранения и подготовки продукции оборудована вентиляционной системой, состоящей из вентиляционной камеры 8 и системы вентиляционных каналов . На этой площадке накапливаются большегрузные контейнеры 9, что является компенсатором неравномерностей работы подсистемы «транспортные средства - сортировальный пункт». На ней также прогревают картофель перед посадкой или подсушивают (при уборке во влажную погоду) перед послеуборочной обработкой. В отделении для обработки смонтированы спаренные сортировальные пункты 2 марки КСП-Б, снабженные переборочными столами . Там же имеется система транспортеров 7, , для передачи обрабатываемого продукта по технологическому процессу и в бункера-накопители. Пункты КСП-Б снабжены подъездными эстакадами 1 и рамами 3 для выгрузки картофеля из контейнеров. Пункт имеет бункера , и 6 для накопления соответственно крупной, средней и мелкой фракций с раздаточными конвейерами и бункер 4 для сбора выделенных примесей. Управляют технологическим оборудованием пункта централизованно с пульта 5. В помещении пункта смонтирована кран-балка для выполнения операций с большегрузными контейнерами. Загружаются контейнеры готовой продукцией загрузочным устройством . В технологическом процессе работы пункта в качестве оборотной тары для временного хранения картофеля используют большегрузные контейнеры вместимостью 2 т, состоящие из двух половин, соединенных в верхней части на шарнире, что позволяет им раскрываться при подъеме []. За рубежом наибольшее распространение получили сортировальные линии, выполненные на базе модулей. Сортировки трех моделей ЗА, ЗБ и ЗЦ, которые образуются из набора модулей, выпускает фирма «Тонг Энд Санс Энджиниринг ЛТД» (Англия).
