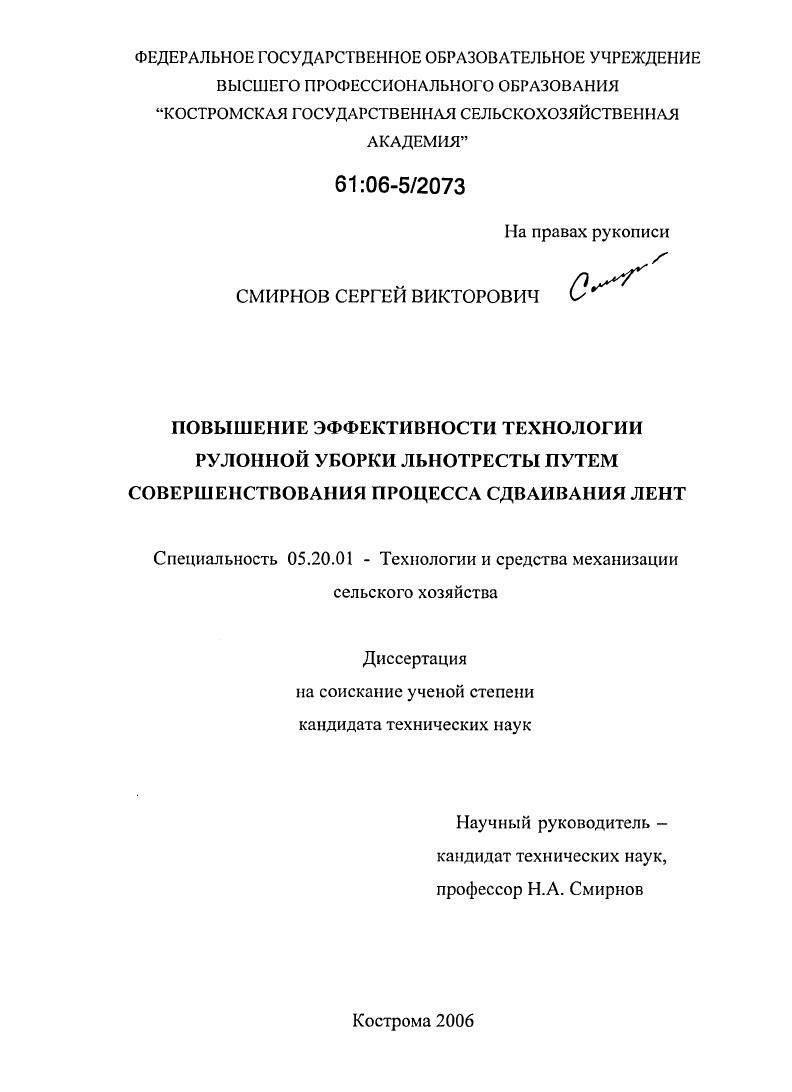

Повышение эффективности технологии рулонной уборки льнотресты путем совершенствования процесса сдваивания лент

• Автор: Смирнов, Сергей Викторович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Кострома
• Количество страниц: 171 с. : ил.

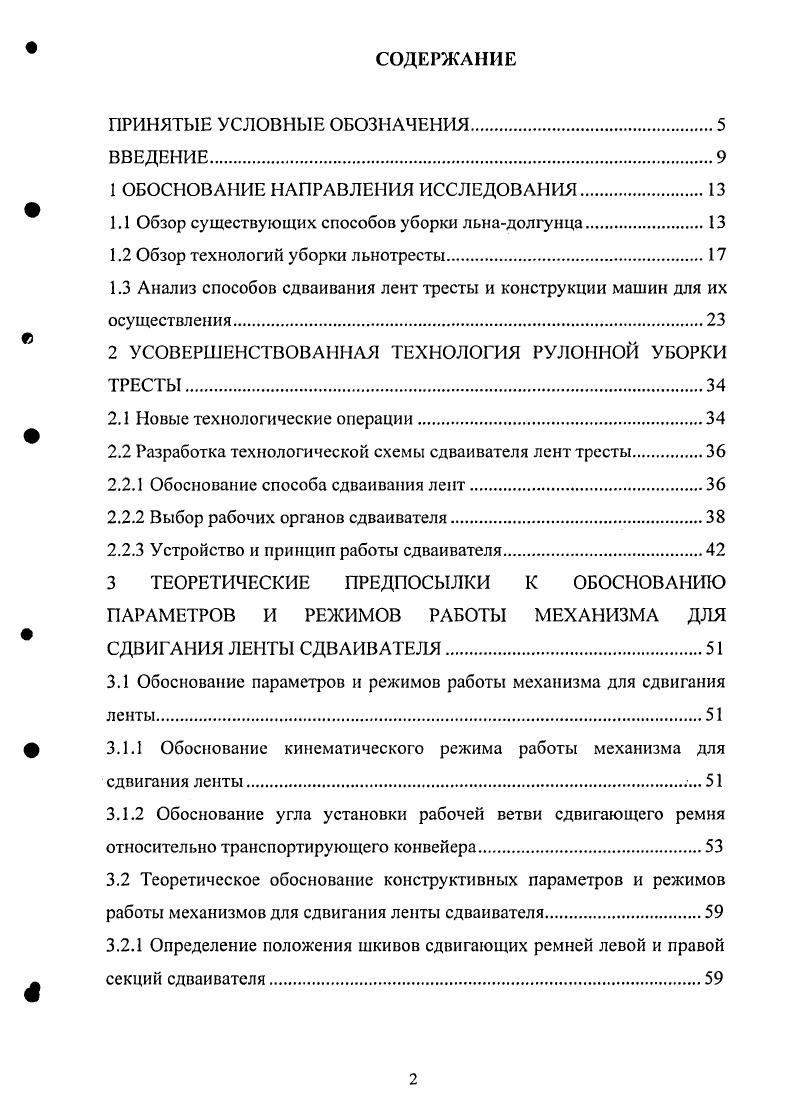

ВВЕДЕНИЕ

1 ОБОСНОВАНИЕ НАПРАВЛЕНИЯ ИССЛЕДОВАНИЯ.

1.1 Обзор существующих способов уборки льнадолгунца.

1.2 Обзор технологий уборки льнотресты.

1.3 Анализ способов сдваивания лент тресты и конструкции машин для их осуществления

2 УСОВЕРШЕНСТВОВАННАЯ ТЕХНОЛОГИЯ РУЛОННОЙ УБОРКИ ТРЕСТЫ.

2.1 Новые технологические операции.

2.2 Разработка технологической схемы сдваивателя лент тресты.

2.2.1 Обоснование способа сдваивания лент

2.2.2 Выбор рабочих органов сдваивателя

2.2.3 Устройство и принцип работы сдваивателя

3 ТЕОРЕТИЧЕСКИЕ ПРЕДПОСЫЛКИ К ОБОСНОВАНИЮ ПАРАМЕТРОВ И РЕЖИМОВ РАБОТЫ МЕХАНИЗМА ДЛЯ СДВИГАНИЯ ЛЕНТЫ СДВАИВАТЕЛЯ
3.1 Обоснование параметров и режимов работы механизма для сдвигания ленты
3.1.1 Обоснование кинематического режима работы механизма для сдвигания ленты.
3.1.2 Обоснование угла установки рабочей ветви сдвигающего ремня относительно транспортирующего конвейера.
3.2 Теоретическое обоснование конструктивных параметров и режимов
работы механизмов для сдвигания ленты сдваивателя
3.2.1 Определение положения шкивов сдвигающих ремней левой и правой секций сдваивателя.

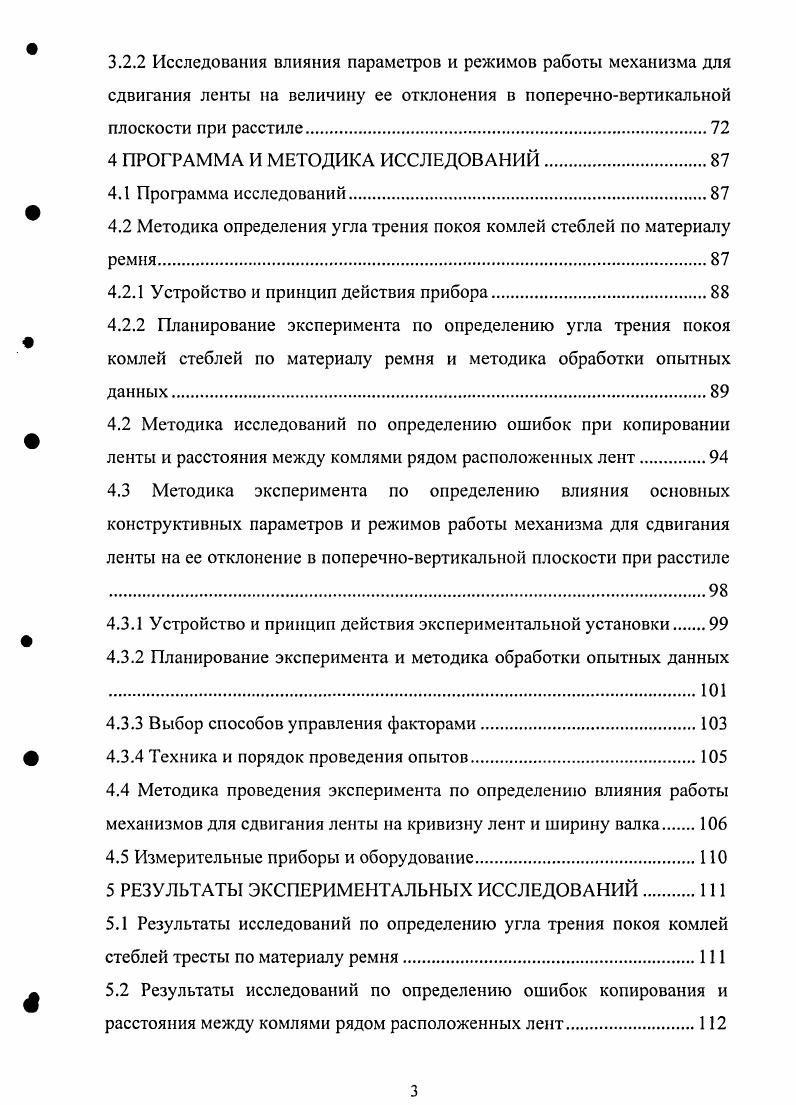

3.2.2 Исследования влияния параметров и режимов работы механизма для сдвигания ленты на величину ее отклонения в поперечновертикальной плоскости при расстиле.
4 ПРОГРАММА И МЕТОДИКА ИССЛЕДОВАНИЙ
4.1 Программа исследований.
4.2 Методика определения угла трения покоя комлей стеблей по материалу ремня
4.2.1 Устройство и принцип действия прибора
4.2.2 Планирование эксперимента по определению угла трения покоя комлей стеблей по материалу ремня и методика обработки опытных данных.
4.2 Методика исследований по определению ошибок при копировании ленты и расстояния между комлями рядом расположенных лент
4.3 Методика эксперимента по определению влияния основных конструктивных параметров и режимов работы механизма для сдвигания ленты на ее отклонение в поперечновертикальной плоскости при расстиле .
4.3.1 Устройство и принцип действия экспериментальной установки
4.3.2 Планирование эксперимента и методика обработки опытных данных
4.3.3 Выбор способов управления факторами.
4.3.4 Техника и порядок проведения опытов.
4.4 Методика проведения эксперимента по определению влияния работы механизмов для сдвигания ленты на кривизну лент и ширину валка
4.5 Измерительные приборы и оборудование
5 РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ.
5.1 Результаты исследований по определению угла трения покоя комлей стеблей тресты по материалу ремня.
5.2 Результаты исследований по определению ошибок копирования и расстояния между комлями рядом расположенных лент.
5.3 Результаты исследований по определению влияния основных конструктивных параметров и режимов работы механизма для сдвигания ленты на отклонение ее в поперечновертикальной плоскости при расстиле
5.4 Выбор и расчет основных конструктивных параметров сдваивателя лент тресты.
5.5 Результаты исследований влияния работы механизмов для сдвигания ленты при различных способах ее расстила на кривизну комлевых частей
расстилаемых лент и ширину валка
6 РЕЗУЛЬТАТЫ ХОЗЯЙСТВЕННЫХ ИСПЫТАНИЙ СДВАИВАТЕЛЯ ЛЕНТ ТРЕСТЫ И ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
ПРИМЕНЕНИЯ УСОВЕРШЕНСТВОВАННОЙ ТЕХНОЛОГИИ УБОРКИ ТРЕСТЫ В СРАВНЕНИИ С СУЩЕСТВУЮЩИМИ
6.1 Результаты испытаний
6.2 Исходные данные для расчета экономической эффективности
6.2.1 Расчет экономической эффективности усовершенствованной
технологии рулонной уборки тресты из сдвоенного валка в сравнении с существующей технологией рулонной уборки из ленты.
6.2.2 Расчет экономической эффективности усовершенствованной технологии рулонной уборки тресты из сдвоенного валка в сравнении с
технологией рулонной уборки ее из конусов.
6.3 Результаты расчетов экономической эффективности.
ОБЩИЕ ВЫВОДЫ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


При сноповом способе лен теребят врасстил без очеса теребилкой ТЛН1,5А, растения связывают в снопы, ставят их в бабки для сушки в поле, обмолачивают льномолотилкой МЛ2,8П и льносолому вручную расстилают в ленты для вылежки в тресту или снопы сдают на льнозавод для моченцового приготовления тресты. Подъем тресты осуществляют также вручную, а при необходимости применяют постановку ее в конусы для сушки 7. В настоящее время наибольшее распространение имеет комбайновый способ уборки, внедрение которого в производство началось еще в середине шестидесятых годов. Так в году комбайнами было убрано 2 посевов льнадолгунца, в г. В Костромской области в г. Калининской , в Смоленской, Вологодской и Ярославской областях 8. Уборку льна при комбайновом способе, как правило, производят врасстил прицепными льнокомбайнами ЛК4А в фазу желтой спелости 9. Сушку вороха осуществляют в карусельных, напольных и конвейерных сушилках. Сухой ворох для выделения из него семян льна перерабатывают на молотилкевеялке МВ2,5А. Волокнистую льнопродукцию реализуют в виде соломы или тресты. Возможны два варианта подготовки льносоломы к реализации. При первом варианте связанные льнокомбайнами снопы сушат в бабках в течение 6 дней и отвозят на льнозавод или в места временного хранения. При втором варианте разостланную комбайнами льносолому поднимают из лент после сушки в течение дней. Для этого применяли подборщики ПТН1 с вязальными аппаратами. В настоящее время эти машины сняты с производства, а наиболее перспективными являются рулонные прессподборщики льна РПЛ, Г1Р1,5, ПРУ0 или переоборудованные рулонные прессподборщики ПРП1,6. Поскольку приготовление моченцовой тресты весьма энергоемко, то в последние годы произошла переориентация льнозаводов на работу со стланцевой трестой. В процессе приготовления тресты на льнище с целью ускорения вылежки и повышения качества продукции применяют оборачивание лент льна, которое производят 1 3 раза в зависимости от необходимости . Для этой операции используют оборачиватели 5 ОСН1А,Б, ОЛП1, ОЛН1, ОСП1, ОД1 или ОЛБ. Подъем сухой тресты из лент осуществляют прессподборщиками. При неблагоприятных погодных условиях сырую тресту собирают в порции подборщикамипорциеобразователями ПНП3, затем порции ставят в конусы или шатры для сушки. После сушки тресту опять раскладывают в ленты и поднимают упомянутыми машинами. Раздельная уборка льна включает теребление льна с расстилом на поле в ленты теребилками сушку стеблей и коробочек с дозреванием семян в ленте, подбор и оборачивание лент с одновременным отделением семенных коробочек со сбором вороха подборщикамиочесывателями. Обмолоченную льносолому можно после оборачивания оставлять в ленте для получения тресты на льнище или вязать в снопы и отвозить на стлище либо на льнозавод. В Европе Бельгия, Нидерланды, Франция и др. Западноевропейским поставщиком комплекса машин для льноводческих хозяйств является объединение x французских фирм ivi i i, i, и бельгийской фирмы . Ими выпускаются прицепные, а в основном самоходные теребилки, подборщи киочесывател и, очесывателимолотилки, оборачиватели, сдваиватели, прессы и погрузчики кип , , . Импортные машины для уборки льна наши сельские товаропроизводители купить не могут, так как стоят они очень дорого. Кроме этого заграничные льноуборочные комплексы во многих отношениях не адаптированы к нашим условиям. Для раздельной уборки в Костромской ГСХА разработан комплекс машин, который положительно зарекомендовал себя в производственных условиях. Указанный комплекс включает теребилкуплющилку льна ТПЛ4К, подборщикочесыватель льна ПОЛ1,5К и оборачивателькомлеподбиватель ОКП1,5К , , , , , , , , . Анализируя способы уборки льна, можно сказать, что сноповой способ уборки льна в связи с низкой степенью механизации и высокими затратами труда не может быть признан перспективным, и он находит применение лишь в специфических хозяйствах, связанных с селекционными работами по выведению новых высокоценных сортов льна . При комбайновом способе уборки теребление льна, как правило, осуществляют в фазу желтой спелости, что позволяет получать высококачественные семена, но качество получаемого волокна при этом снижается 7, 8. Так по данным таблицы 1.
