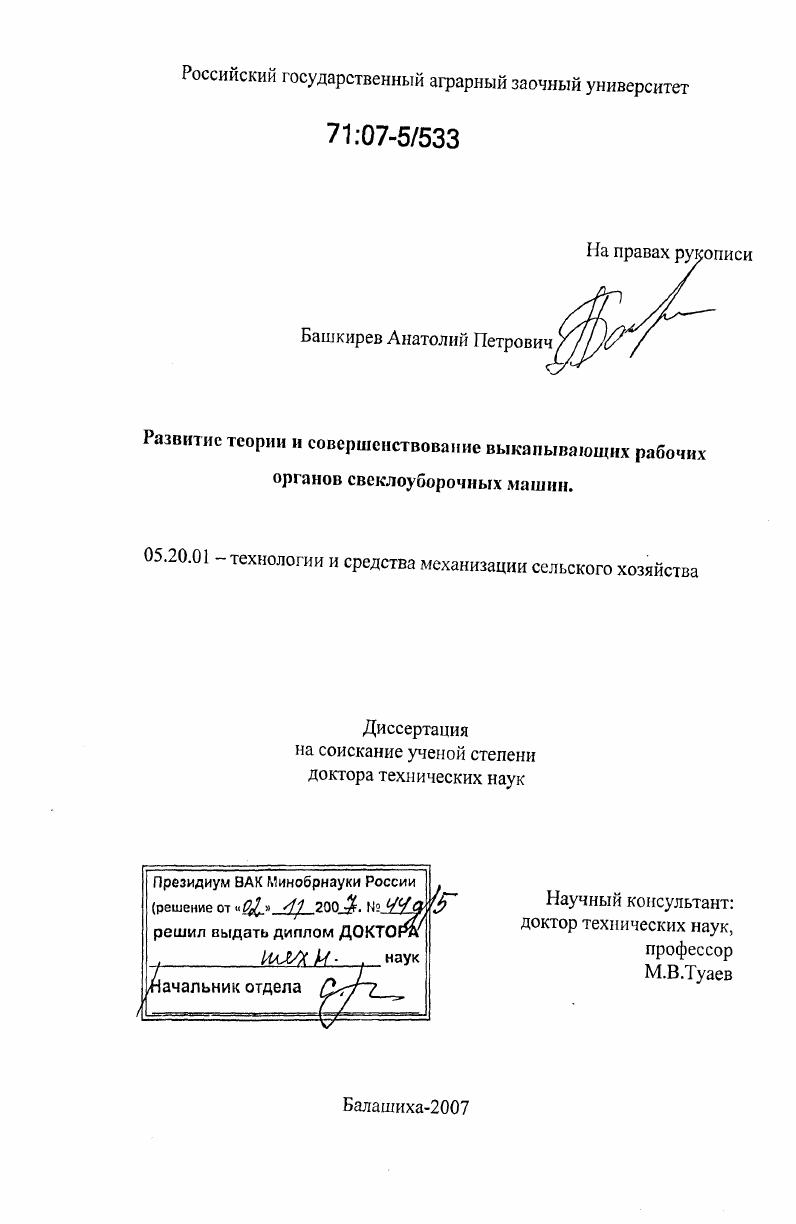

Развитие теории и совершенствование выкапывающих рабочих органов свеклоуборочных машин

• Автор: Башкирев, Анатолий Петрович
• Шифр специальности: 05.20.01
• Научная степень: Докторская
• Год защиты: 2007
• Место защиты: Балашиха
• Количество страниц: 409 с. : ил.

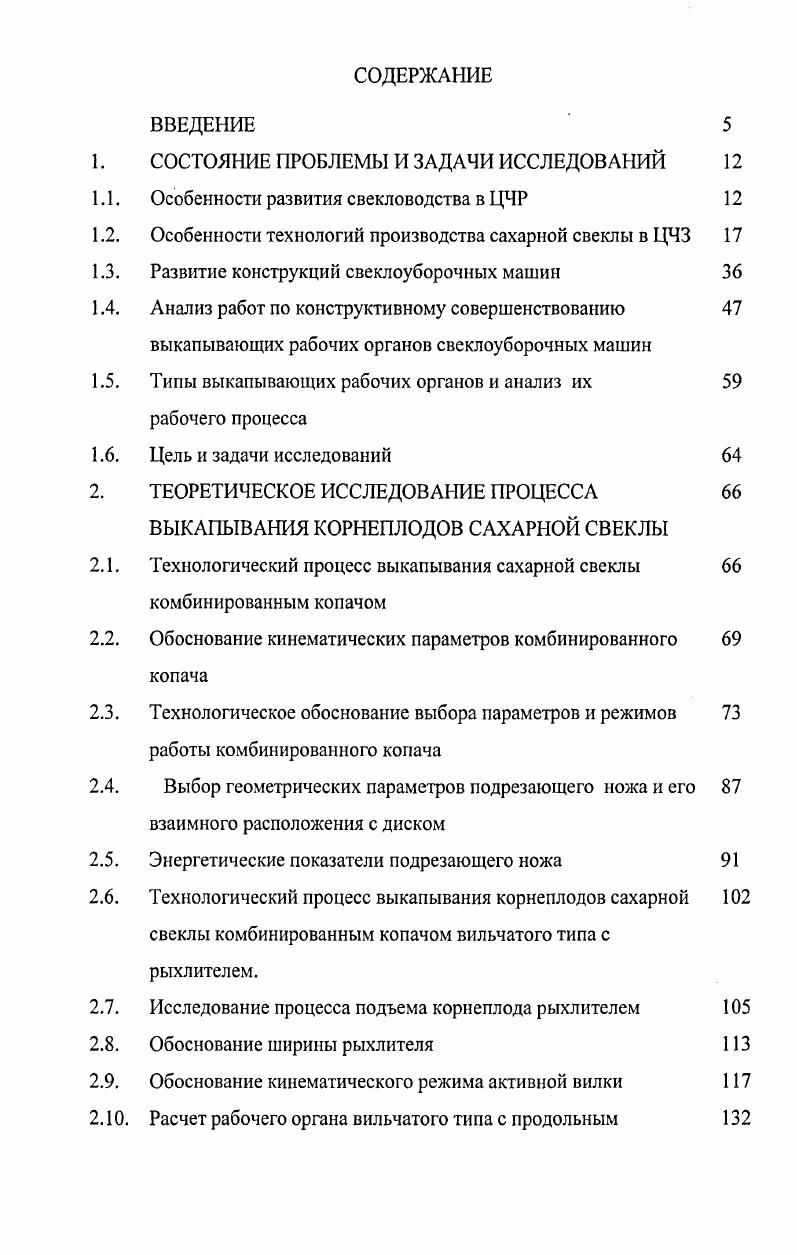

ВВЕДЕНИЕ

1. СОСТОЯНИЕ ПРОБЛЕМЫ И ЗАДАЧИ ИССЛЕДОВАНИЙ

1.1. Особенности развития свекловодства в ЦЧР

1.2. Особенности технологий производства сахарной свеклы в ЦЧЗ

1.3. Развитие конструкций свеклоуборочных машин

1.4. Анализ работ по конструктивному совершенствованию

выкапывающих рабочих органов свеклоуборочных машин

1.5. Типы выкапывающих рабочих органов и анализ их

рабочего процесса

1.6. Цель и задачи исследований

2. ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ ПРОЦЕССА

ВЫКАПЫВАНИЯ КОРНЕПЛОДОВ САХАРНОЙ СВЕКЛЫ
2.1. Технологический процесс выкапывания сахарной свеклы
комбинированным копачом
2.2. Обоснование кинематических параметров комбинированного
2.3. Технологическое обоснование выбора параметров и режимов
работы комбинированного копача
2.4. Выбор геометрических параметров подрезающего ножа и его взаимного расположения с диском
2.5. Энергетические показатели подрезающего ножа
2.6. Технологический процесс выкапывания корнеплодов сахарной
свеклы комбинированным копачом вильчатого типа с рыхлителем.
2.7. Исследование процесса подъема корнеплода рыхлителем
2.8. Обоснование ширины рыхлителя
2.9. Обоснование кинематического режима активной вилки
2 Расчет рабочего органа вильчатого типа с продольным
движением наконечников

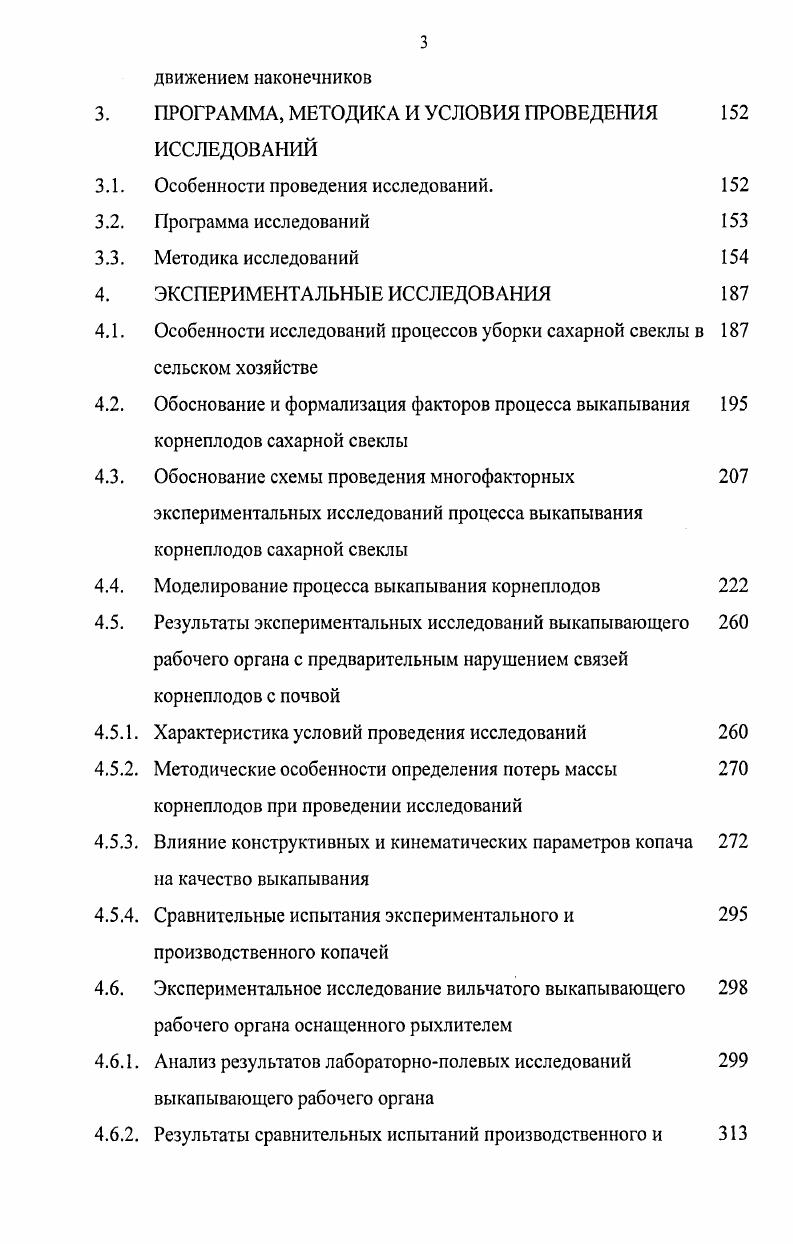

ПРОГРАММА, МЕТОДИКА И УСЛОВИЯ ПРОВЕДЕНИЯ ИССЛЕДОВАНИЙ
Особенности проведения исследований.
Программа исследований
Методика исследований
ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ
Особенности исследований процессов уборки сахарной свеклы в
сельском хозяйстве
Обоснование и формализация факторов процесса выкапывания корнеплодов сахарной свеклы Обоснование схемы проведения многофакторных экспериментальных исследований процесса выкапывания корнеплодов сахарной свеклы Моделирование процесса выкапывания корнеплодов Результаты экспериментальных исследований выкапывающего рабочего органа с предварительным нарушением связей корнеплодов с почвой
Характеристика условий проведения исследований
Методические особенности определения потерь массы
корнеплодов при проведении исследований
Влияние конструктивных и кинематических параметров копача
на качество выкапывания
Сравнительные испытания экспериментального и
производственного копачей
Экспериментальное исследование вильчатого выкапывающего рабочего органа оснащенного рыхлителем Анализ результатов лабораторнополевых исследований выкапывающего рабочего органа
Результаты сравнительных испытаний производственного и
4.7.
5.
экспериментального выкапывающих рабочих органов Производственная проверка экспериментального
выкапывающего рабочего органа
Экспериментальные исследования вильчатого выкапывающего 8 рабочего органа с продольным движением конусных наконечников
Производственная проверка экспериментального выкапывающего рабочего органа.
ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ РЕЗУЛЬТАТОВ
ИССЛЕДОВАНИЙ
ОБЩИЕ ВЫВОДЫ
ПРЕДЛОЖЕНИЯ ПРОИЗВОДСТВУ
ЛИТЕРАТУРА


Количество корнеплодов, не извлеченных из почвы и утерянных рабочими органами на поверхности, не должно превышать 1,5 по массе. Корнеплодов с сильными повреждениями не должно быть более 5 по массе1. Свеклопогрузчикочиститель должен обеспечивать подбор корнеплодов из полевых кагатов, сформированных технологическим транспортом высотой от 1 до 1,8 м и шириной до 4 м, очистку корнеплодов от примесей и погрузку в транспортные средства при высоте погрузки не менее 3 м. Уборку производят поточным, поточноперевалочным или перевалочным способами. Наиболее распространен поточноперевалочный способ, при котором часть корнеплодов вывозят непосредственно на приемные пункты сахарных заводов. Для отвозки ботвы на фермы или к местам силосования применяют прицепы ПСЕ,5 или 2ПТС7А с тракторами класса 1,4 МТЗ, ЮМЗ6, а для отвозки корнеплодов во временные полевые бурты прицепы 2ПТС7А. Массовую уборку сахарной свеклы проводят при групповом использовании машин по дватри комплекса на одном поле в составе уборочнотранспортных отрядов. Каждый агрегат работает в своем загоне. Транспортные средства для вывозки корнеплодов на сахарный завод следует также сосредоточить в составе уборочнотранспортного отряда. При погрузке сахарной свеклы из кагатов, расположенных на перегрузочной площадке у дорог и перевозке на расстояние до км целесообразно применять автомобили ГАЗ А и ЗИЛ0, а свыше км автопоезда на базе тягачей КамАЗ и ЗИЛ. Высокая проходимость позволяет использовать его на вывозке свеклы при уборке поточным способом. Применение автопоездов повышенной грузоподъемности позволяет в 2,,5 раза повысить производительность на перевозке свеклы. Пути совершенствования технологии производства сахарной свеклы в СССР , а теперь России , СНГ и других европейских странах были примерно одинаковыми и различались лишь отдельными элементами, в зависимости от почвенноклиматических условий. Незначительно различались и орудия труда, применяемые при выполнении отдельных технологических процессов. Создание свеклоуборочных машин в СССР началось в . В г. СПГ1 свеклокомбайн ПавловаГерасимова однорядный 1. Этот свеклокомбайн позволил механизировать комплекс операций по уборке сахарной свеклы подкапывания корней, извлечение их из почвы, срезание ботвы, частичную очистку корнеплодов от земли и сбор их и ботвы в раздельные кучи. Этот комбайн подготовил необходимые условия для создания и внедрения в массовое производство более производительных многорядных свеклоуборочных машин. В г. СКЕМ3 свеклокомбайн Коренькова, Еремеева, Мельникова трехрядный, который показал на государственных испытаниях показатели лучшие, чем другие отечественные и зарубежные машины ,,0,4. Свеклоуборочный комбайн СКЕМ3 обеспечивал уборку . Свеклоуборочный комбайн СКЕМ3 выпускался в модернизированном виде под маркой СКЕМЗГ с гидравлическим устройством для управления по рядкам и с элеватором, позволяющим очищать ботву от земли. В г. В целом конструкция свеклоуборочного комбайна СПТ3, выпускаемого до г. В г. ОПСК к производственному свеклоуборочному комбайну СКИМ3 , предназначенное для дополнительной очистки и погрузки корнеплодов сахарной свеклы в рядом движущийся транспорт. После доработки конструкции приспособления ОПСК этот свеклоуборочный комбайн получил марку КС3 и в г. Он обеспечивал при нормальных почвенных и метеорологических условиях чистоту убираемого вороха корнеплодов порядка . В дальнейшем ему присваивалась марка КСЗА, КСТ3, КСТЗА и он выпускался до года 2,3. В г. СКН2А с обрезкой ботвы на корню, имеющего фронтальное расположение ботвосрезающих и корневыкапывающих рабочих органов. В г. СКВ при заводе Днепросельмаш разработана конструкция двухрядного свеклокомбайна СКН2А с лемешковыми выкапывающими рабочими органами. В г. СКД2 с обрезкой ботвы на корню, имеющего последовательное расположение ботвосрезающих и дисковых корневыкапывающих рабочих органов . На базе этого свеклоуборочного комбайна создавались комбайны СКД3 и машины для раздельной уборки сахарной свеклы четырех и шестирядные ботвоуборочные машины БМ4, БМ6 и трехрядная корнеуборочная машина УКС3. С г.
